Ночной кошмар на высоте 40 метров: как неевклидова геометрия едва не погубила гигантский LED-медиафасад.

Описание

Однажды, темным осенним вечером, у меня в руках вспыхнул телефон — несколько номеров яростно мне звонили. На другом конце провода бушевала паника сорокаметровой высоты. Как выяснилось, идеальный мир теоретического CAD-проектирования в очередной раз разбился о суровую реальность отечественного монолита.

Задача изначально выглядела монументально: смонтировать исполинский LED-экран на высоте птичьего полета. Конструкторы разработали внушительный каркас — 10 метров в высоту и 30 метров по совокупной длине. Чертежи были безупречны, FEM-анализ (расчет методом конечных элементов) обещал конструкции вечную жизнь, а руководство гордо рапортовало о готовности.

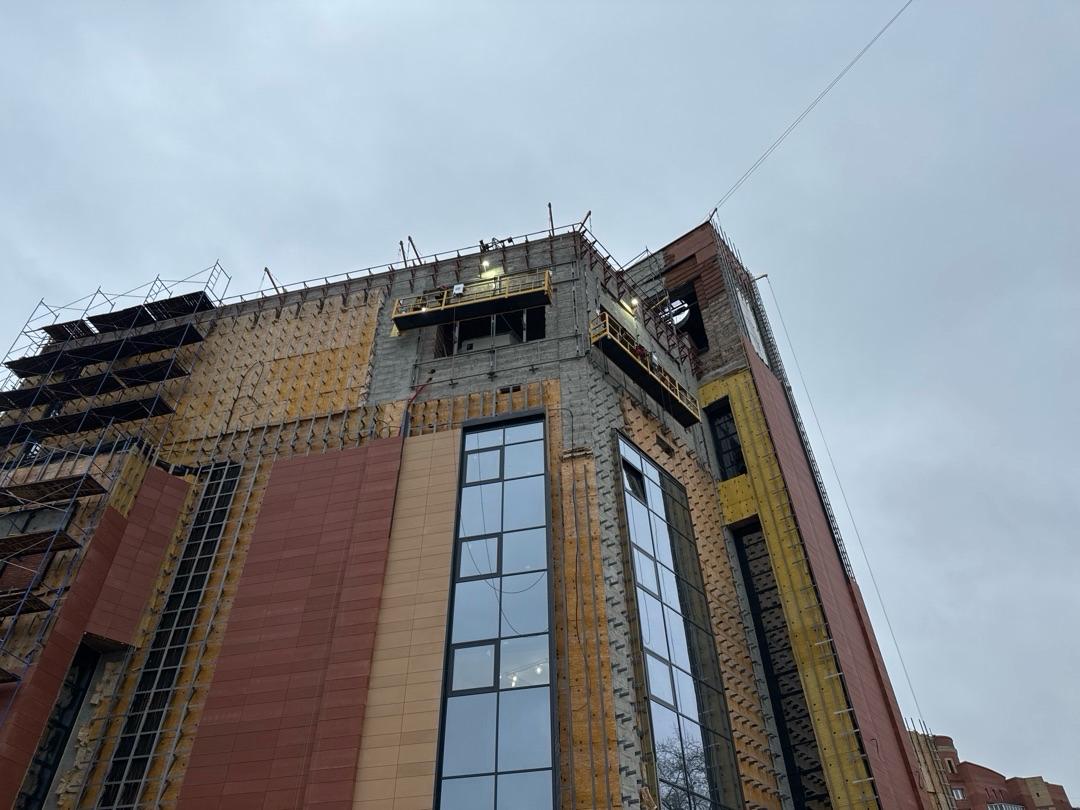

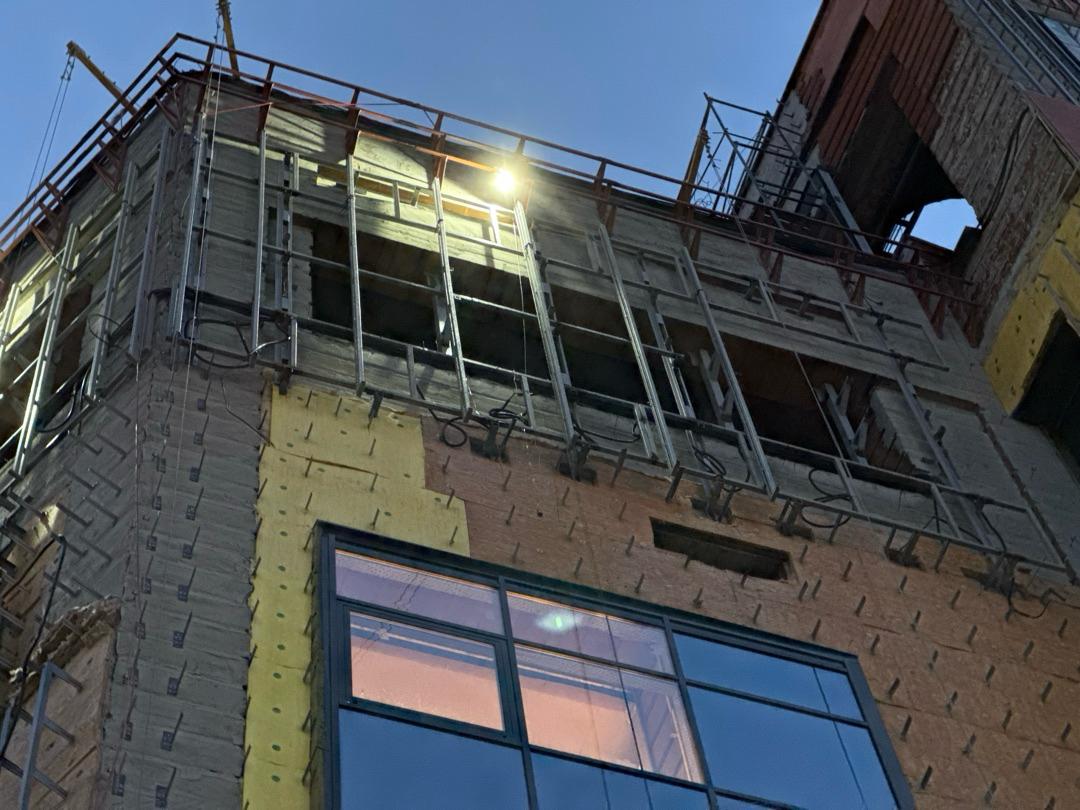

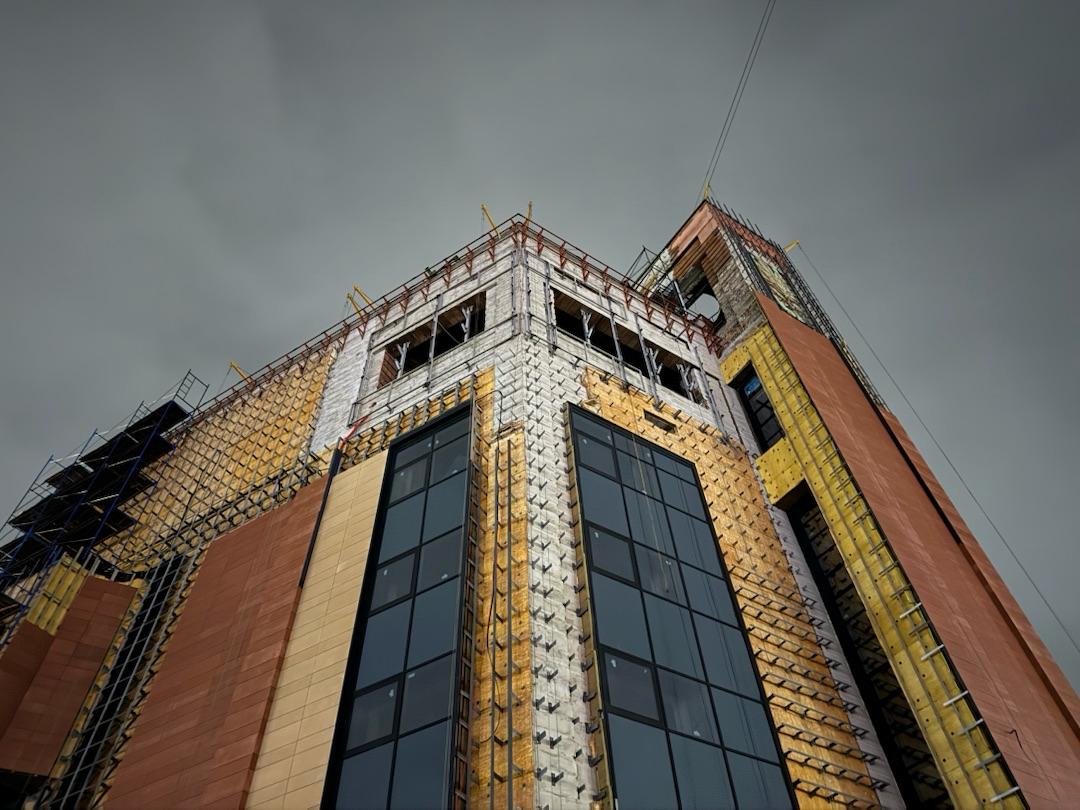

Но когда промышленные альпинисты подняли первые элементы на высоту 40 метров, их ждал экзистенциальный кризис. Сюрприз, маленькие любители рекламы!

Выяснилось, что несущая стена здания категорически отказалась соответствовать идеальным 90 градусам, которые заложил в проект «малоинформированный» конструктор. Там обнаружился коварный, незадокументированный угол. Жесткий металлический профиль отказался гнуться под новые законы геометрии, а изогнутые LED-панели премиум-класса наотрез отказались повторять изгибы кривых строительных швов.

Перед заказчиком встала эпическая дилемма:
1. Долбить кубометры несущего бетона на сорокаметровой высоте, рискуя целостностью здания и сроками.

Или...

2. Срочно искать того, кто исправит чужие чертежи «вчера». Дополнительная опция: рабочий день уже кончился, а конструктора телефоны не возьмут. Что делать?

Выбор очевиден, поэтому они набрали мой номер. Сон для слабаков!

Решение

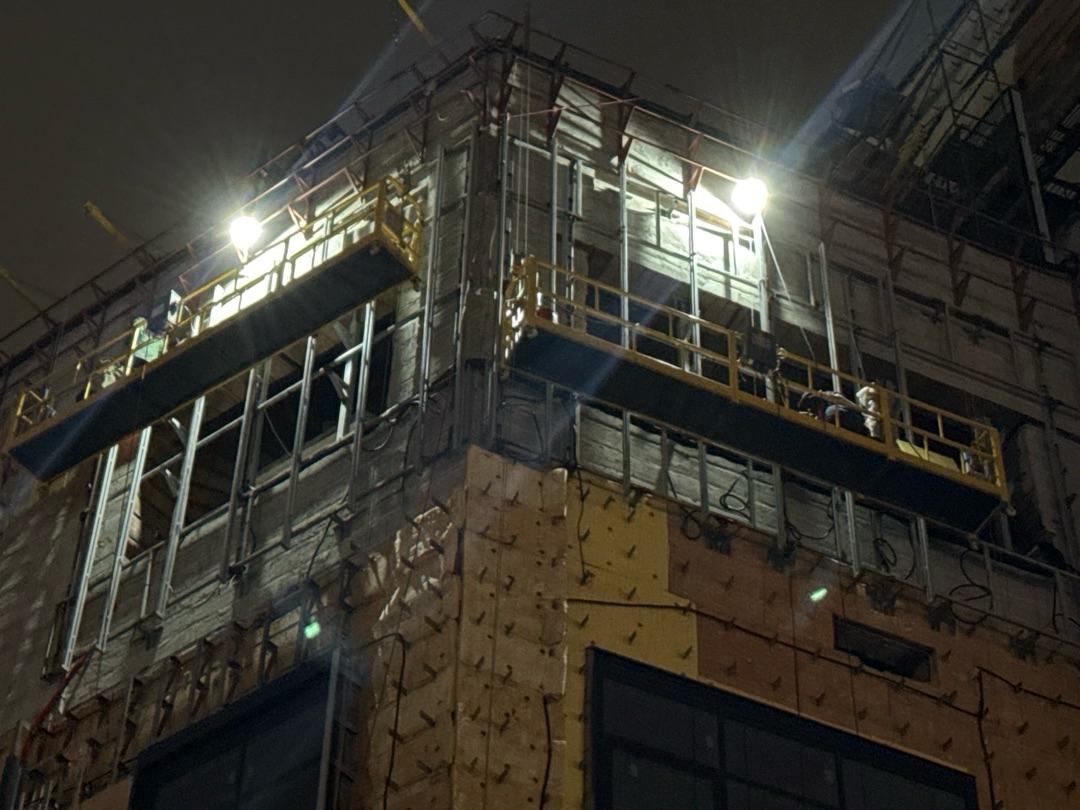

Отложив в сторону «идеальные», но абсолютно бесполезные в данной ситуации модели из Компас-3D, я развернул фронт спасательных работ. Пока на стройплощадке заранее пили валидол, началась ночная инженерная магия.

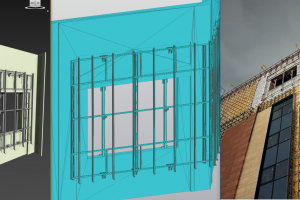

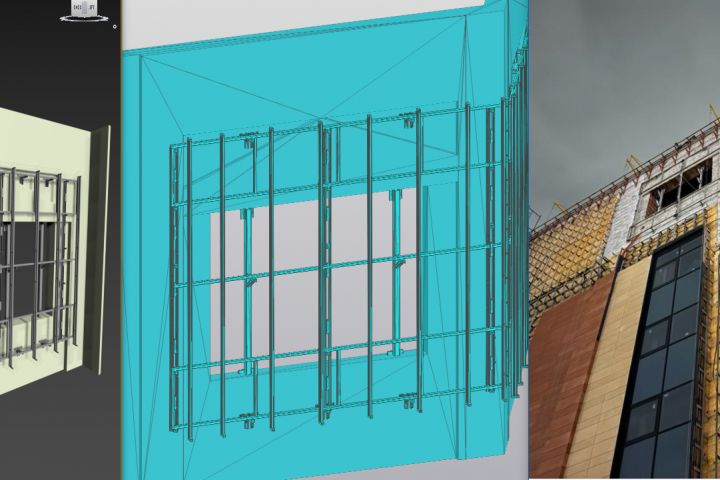

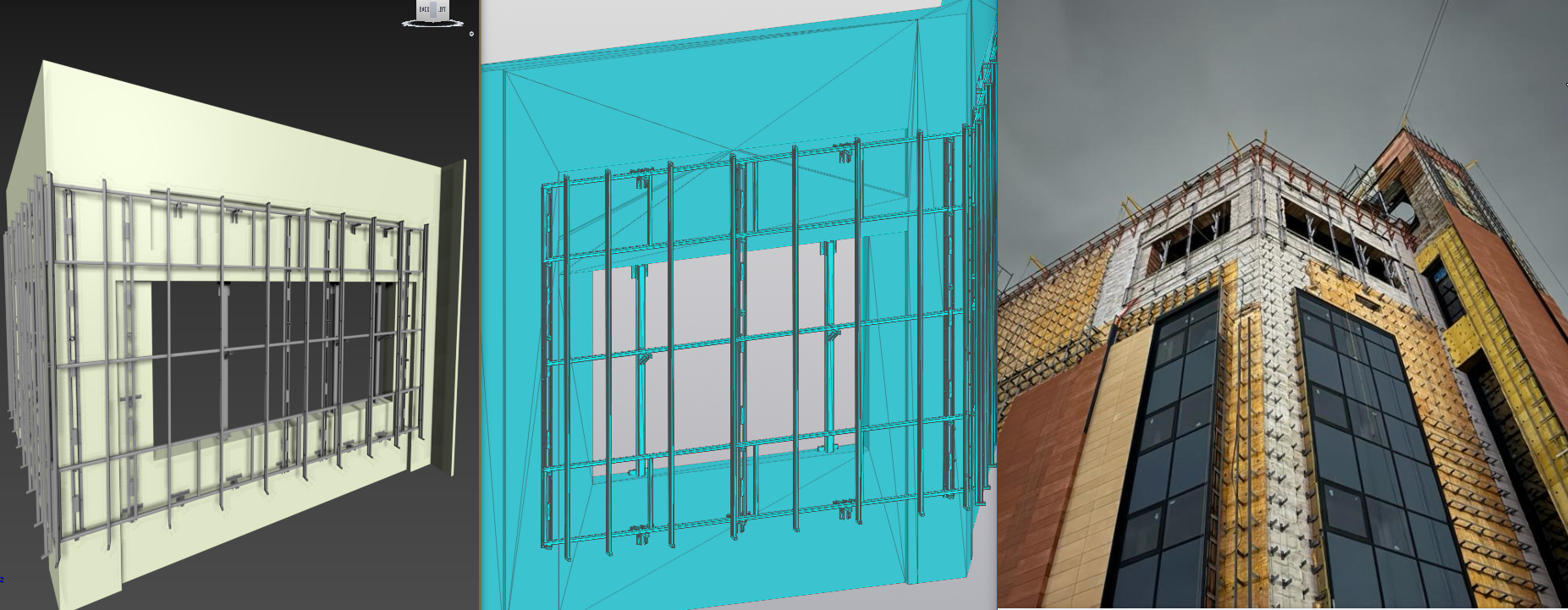

Вместо того чтобы менять стену, я решил поменять систему. Вся геометрия была оперативно пересобрана с нуля. Пришлось полностью перепроектировать 30 уникальных узлов крепления и регулировочных кронштейнов. Новые детали должны были ювелирно компенсировать строительный брак и посадить жесткую конструкцию на кривую поверхность. Проект был принят в работу поздним вечером. В 3 часа ночи готовые технические решения и скорректированные узлы стыковки уже улетели заказчику на согласование.

Результат

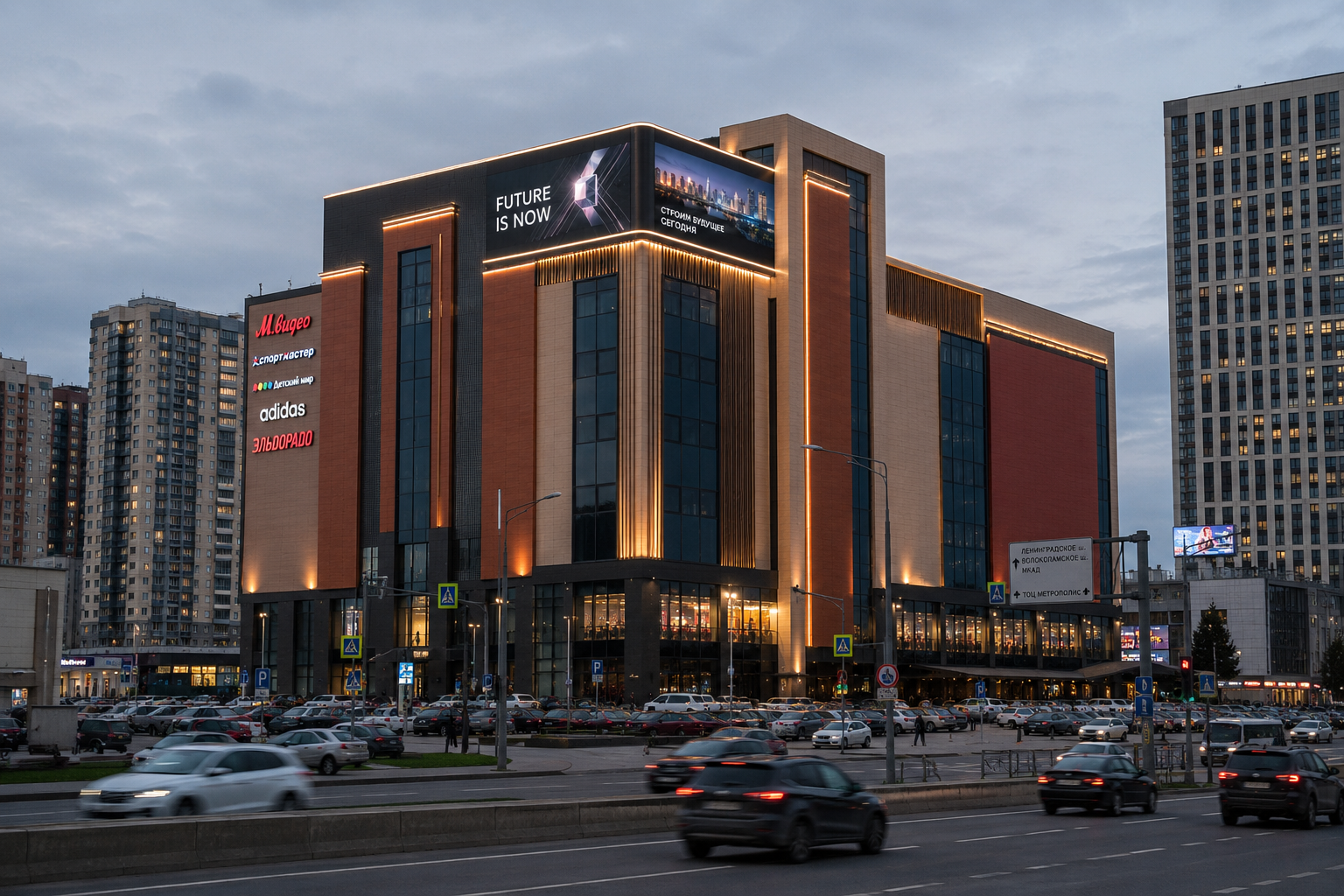

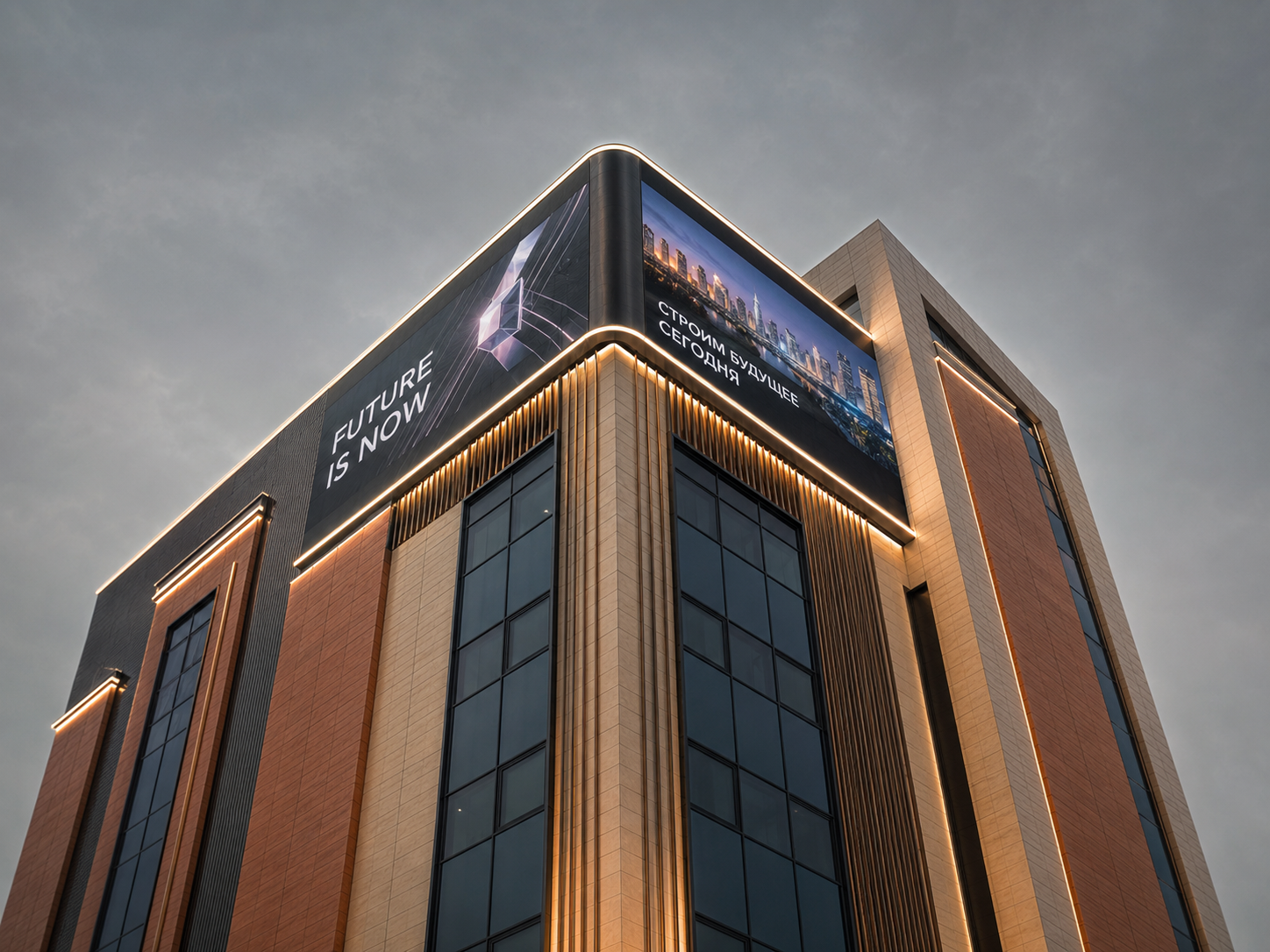

Экран смонтирован и висит: конструкция прекрасно встала в проектное положение без единого удара отбойного молотка по несущим стенам. Переделка 30 кронштейнов обошлась в разы дешевле и быстрее, чем высотные демонтажные работы.

Альпинисты целы и довольны.

Выражаю искреннюю благодарность ребятам из ООО "Стройпроект" и их директору. С Вами было по-настоящему классно работать. Ваш непоколебимый оптимизм и вера в то, что стены в России строят строго под прямым углом, подарили мне незабываемую ночь, полную инженерного азарта. Вы отличные специалисты, возвращайтесь еще — если строители снова подведут.

Примечание: некоторые изображения изменены нейросетью, чтобы убрать всё, что может привести к проблемам с законом "О рекламе".
