Безопасность по-чешски: к нам едет BOZP! Реализация систем промышленной безопасности.

Описание

Представьте промышленную окраину в Чехии. Здесь вовсю работает предприятие по переработке строительного мусора, бетона и прочего брутального хлама. Контингент на объекте интернациональный и крайне колоритный: заправляет всем чешский менеджмент, на линии работают суровые украинские парни, а за инженерную часть и сварку отвечает смекалистый русский парень. Но он не инженер-конструктор, он просто умеет говорить на чешском, русском, украинском и интернациональном матерном.

И все шло своим чередом, пока на завод не пришла весть: едет чешская инспекция по охране труда (BOZP)!!!

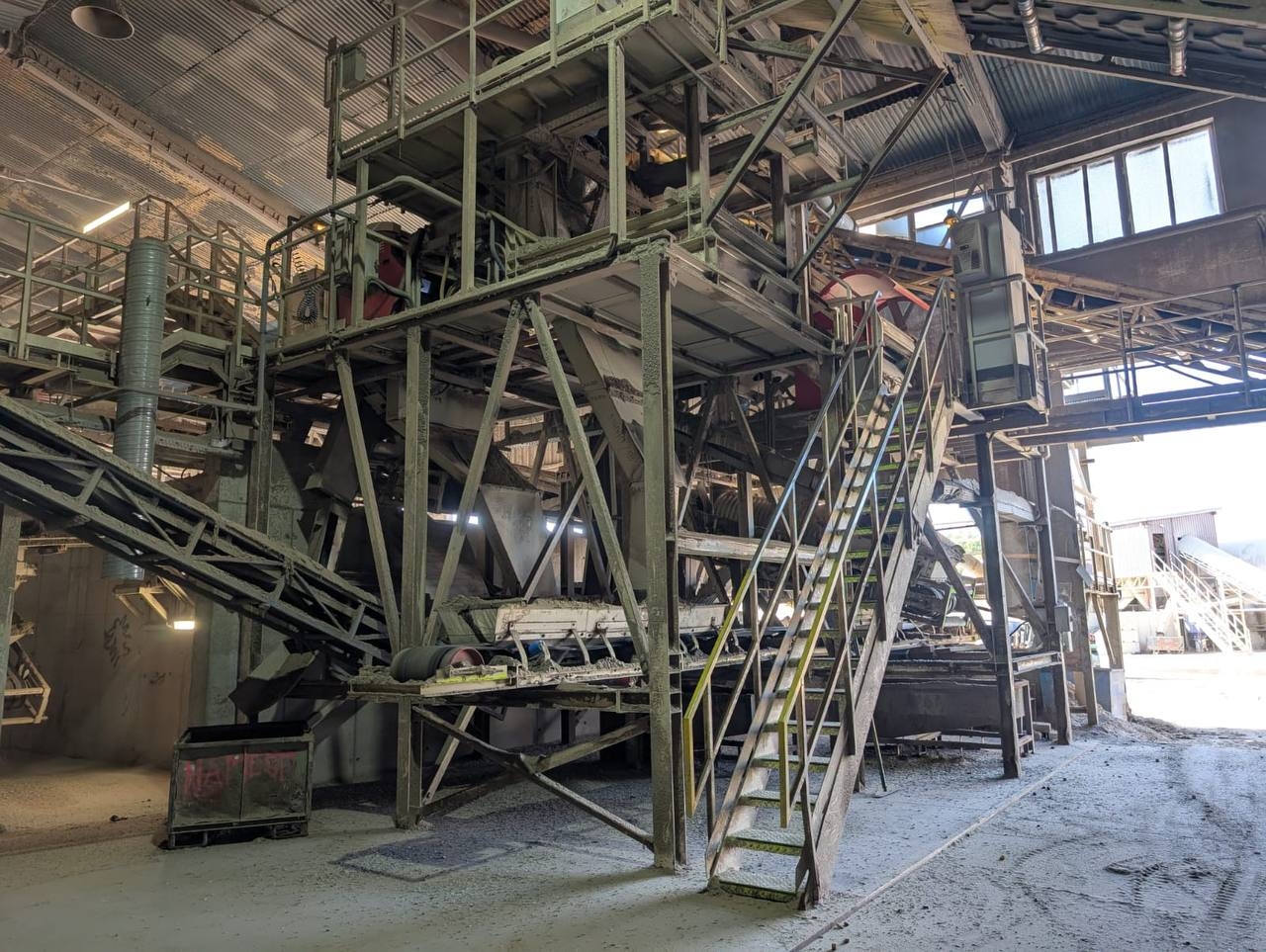

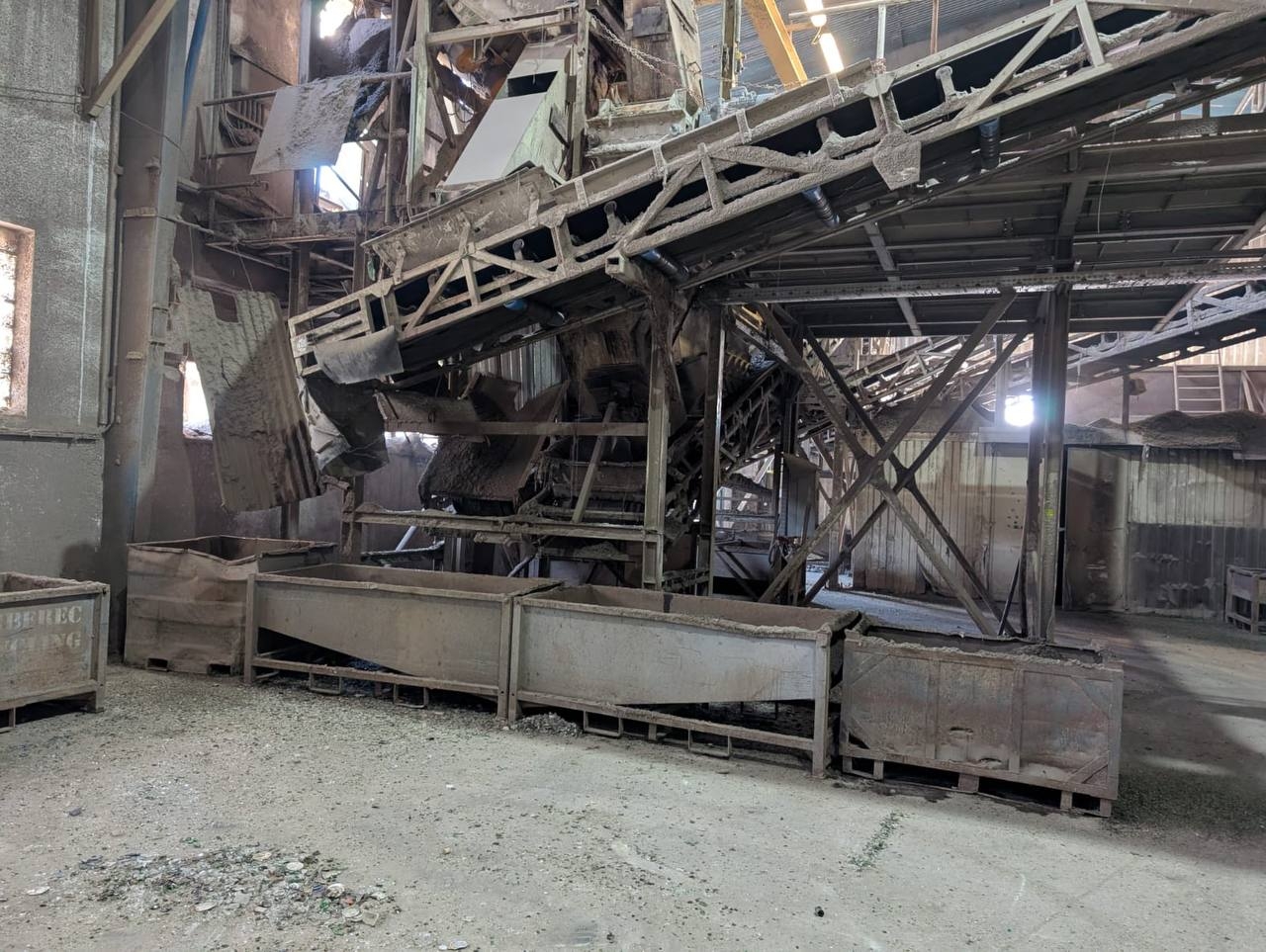

Для тех, кто не сталкивался с европейским технадзором: если инспектор увидит рабочую платформу на высоте без сертифицированного ограждения, предприятие закроют быстрее, чем выговоришь «Nebezpečí» (опасно). А завод на тот момент выглядел как декорации к фильму «Безумный Макс» — ржавый металл, открытые перепады высот и глухая рабочая романтика

Казалось бы, ну возьми ты трубы, привари их к платформе, покрась в желтый цвет и работай себе дальше! Но чешские законы суровы.Тамошние боссы и инспекторы наотрез отказались утверждать бюджет и давать разрешение на работы по принципу «мы тут по месту что-нибудь приварим». Им нужен был официальный проект стандартизированной модульной системы ограждений, соответствующий нормам ISO и DIN, с четко прописанными узлами креплений, высотой бортов и шагом стоек.

Наш инженер обратился ко мне с задачей: «Слушай, сделай мне за пару дней красивую, "вылизанную" модель одного сегмента ограждения. Такую, чтобы она выглядела как дорогой немецкий каталог промышленной безопасности. Я покажу её чехам, они подпишут бюджет на металл, а мы с ребятами по этой модели всё сварим прямо в цеху!».

Решение

Для чертежных задач я взял молодого помощника и мы начали работу.

Чтобы спасти завод от разорительных штрафов и простоев, мы разработали стратегию быстрой легализации безопасности и первым делом мы изучили требования к промышленным ограждениям. Высота поручня — строго 1100 мм от пола, обязательное наличие среднего ограждающего элемента на высоте 500 мм и нижнего сплошного бордюра (toe-board) высотой не менее 100 мм, чтобы с платформы случайно не улетел вниз гаечный ключ на голову проходящему внизу коллеге.

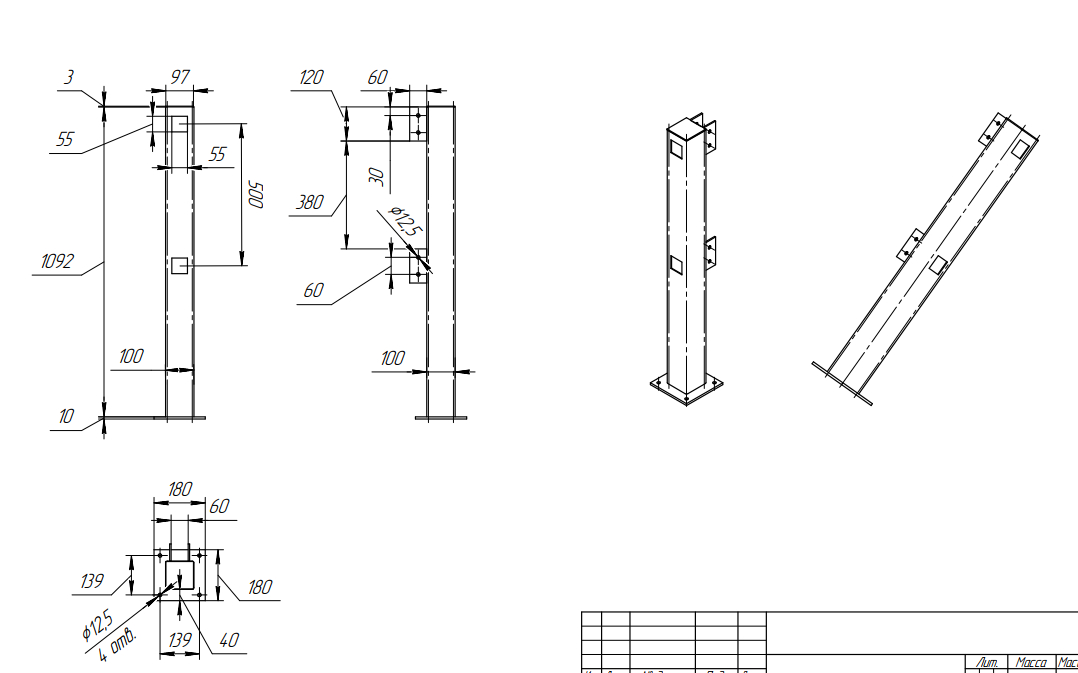

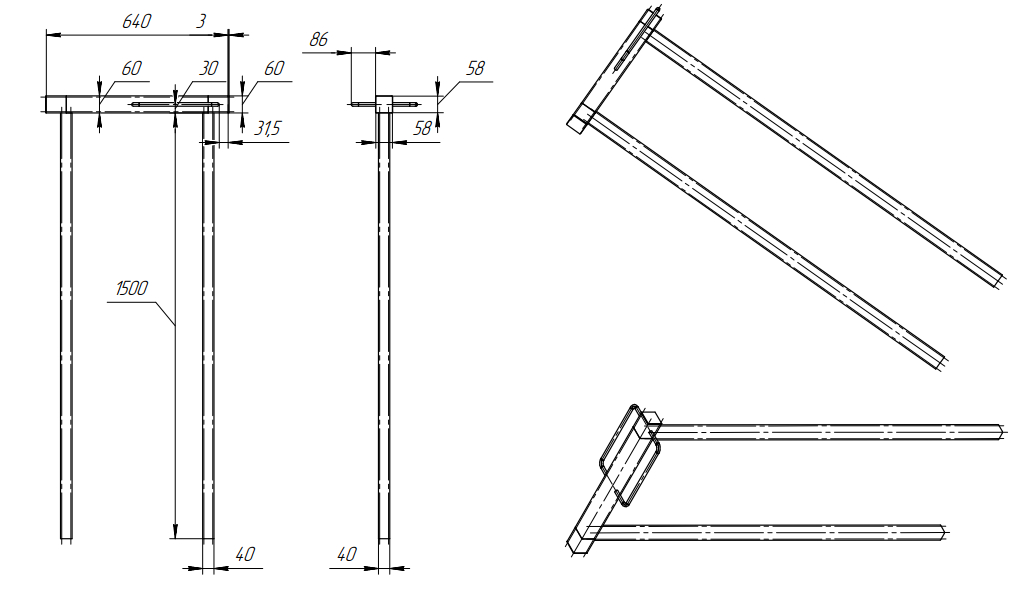

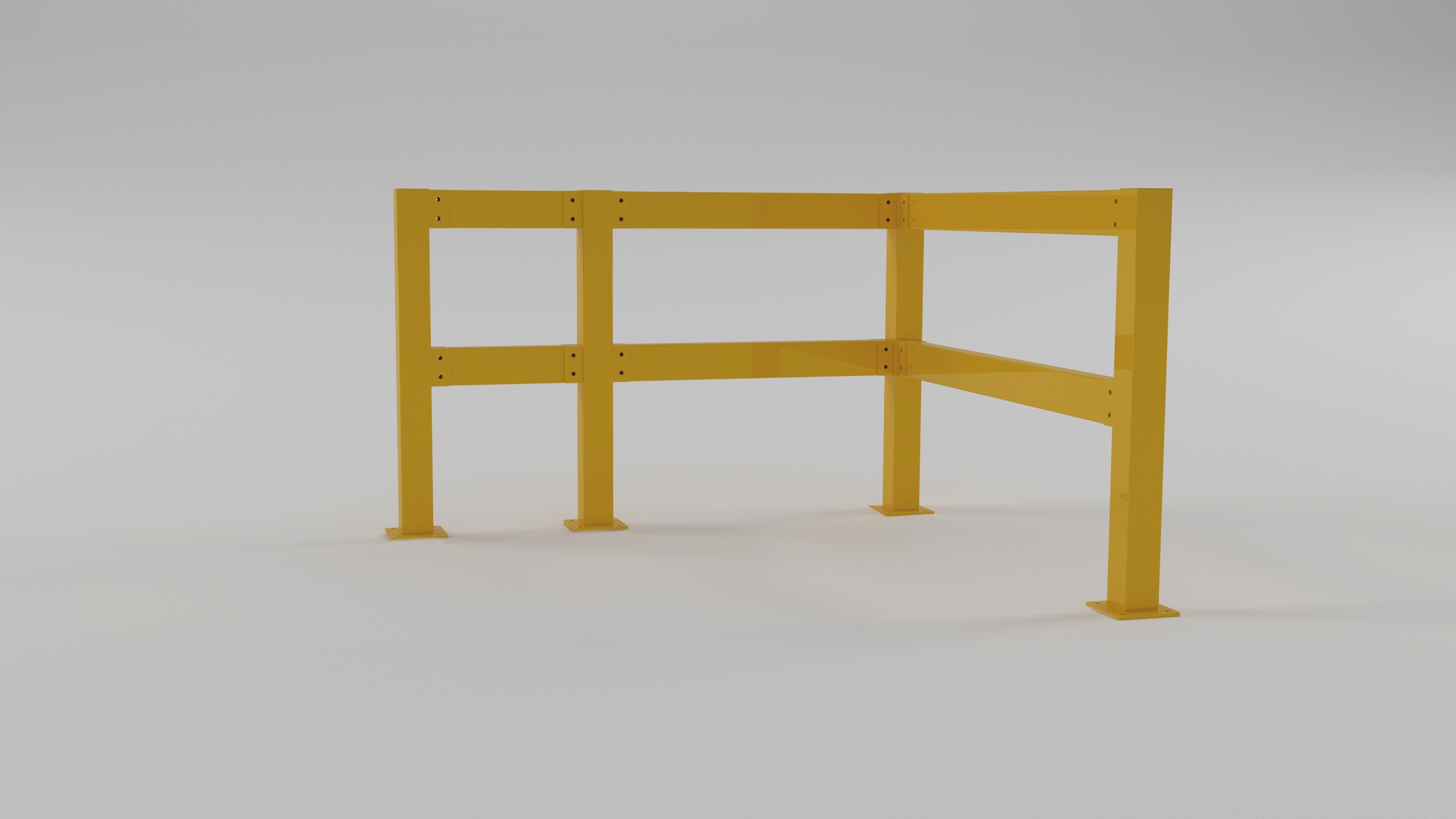

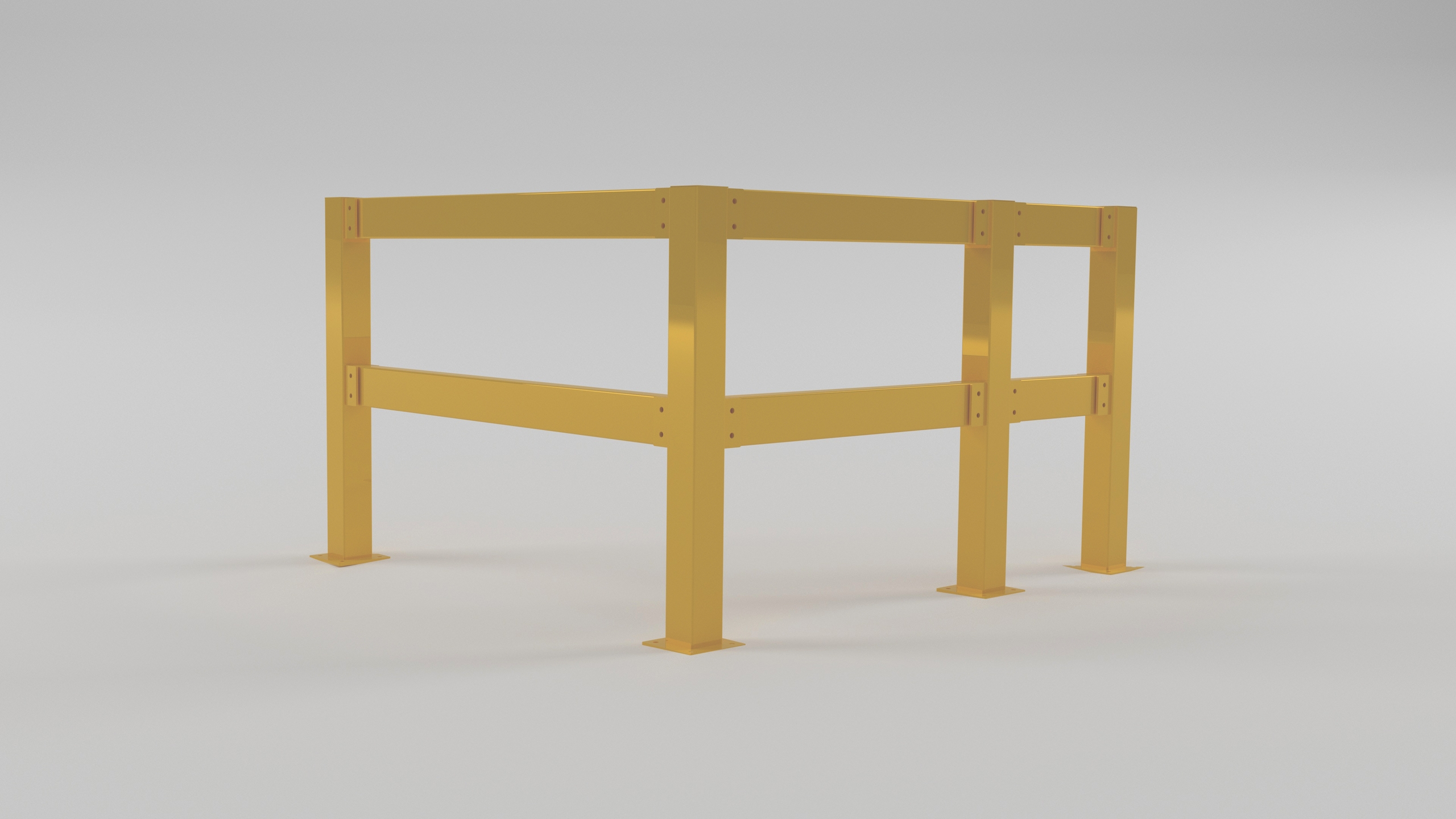

В кратчайшие сроки мой помощник смоделировал стандартный угловой модуль ограждения, а я сделал рендер на сером фоне. Никакой ржавчины и пыли — идеальный глянец, сочный сигнальный цвет (RAL 1023 Traffic Yellow), проработанные анкерные крепления к бетонному полу и болтовые соединения стоек. Картинка должна была продать идею безопасности консервативным чешским директорам. Параллельно с красивой картинкой мы заложили в модель стандартный металлопрокат (профильные трубы квадратного сечения), который русско-украинская бригада могла легко купить на ближайшей металлобазе и нарезать в размер без сложного оборудования.

Результат

Презентация прошла с оглушительным успехом! Чешское руководство, увидев рендер «фирменного модульного ограждения», пришло в восторг, мгновенно подписало бюджет на закупку металла и согласовало проведение работ.

Получив одобрение и чертежи, интернациональная бригада включила режим максимальной продуктивности:

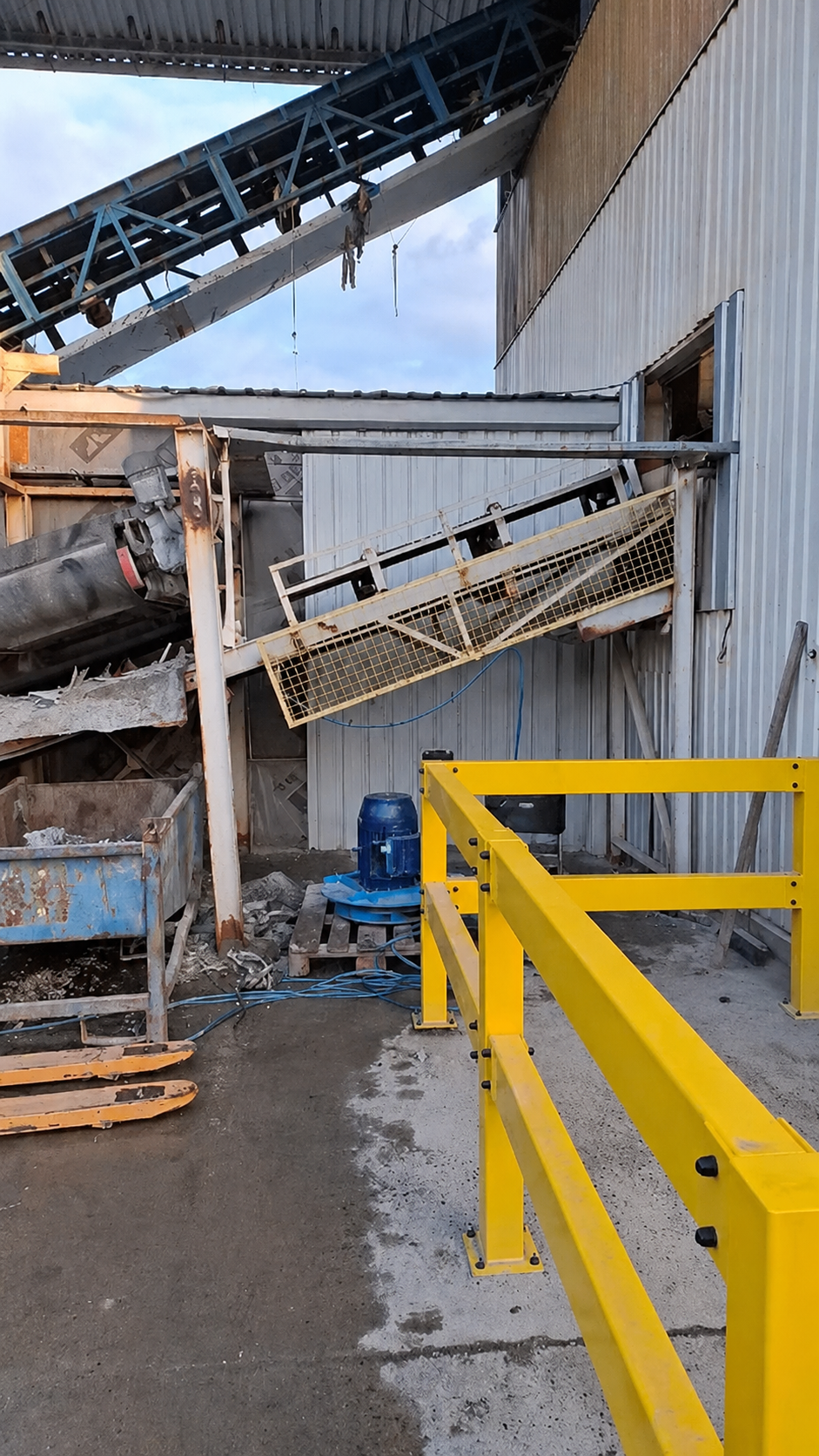

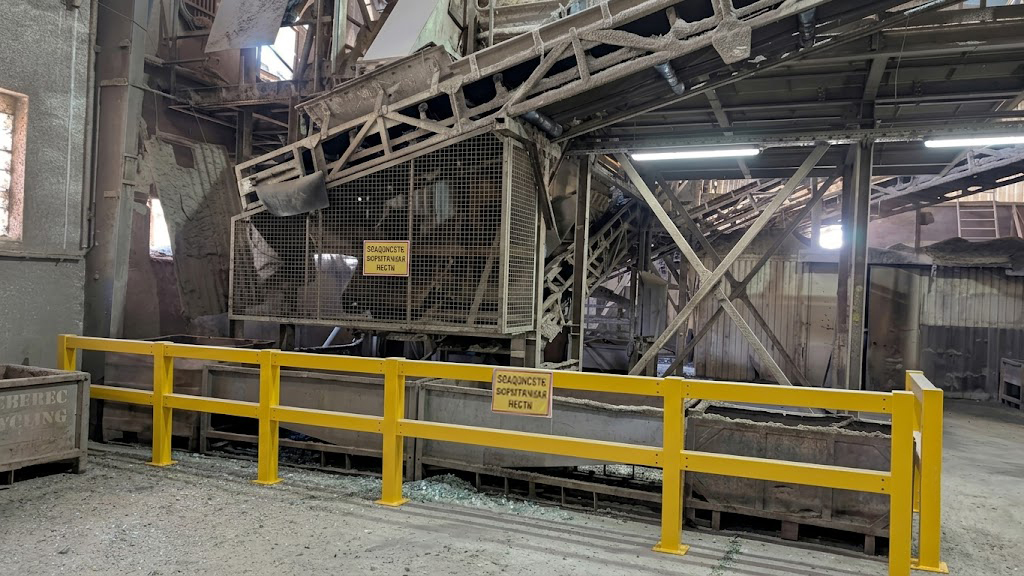

1. Закупили стандартный профиль, нарезали и сварили секции один в один как на рендере.
2. Покрасили конструкции в сочный желтый цвет.
3. Установили защитные экраны, ограждения лестничных маршей и смонтировали предупреждающие знаки безопасности.

Инспекция BOZP приняла объект без единого замечания, долго хвалила руководство за «европейский подход к безопасности сотрудников» и соответствие стандартам. Завод продолжил стабильно перерабатывать мусор, а ребята получили отличный опыт того, как с помощью одной вовремя сделанной 3D-модели можно победить европейскую бюрократию и спасти бизнес от закрытия.

И что-то подсказывает мне, что внутрь самого цеха инспекторы даже не заходили. Увидев на входе облако пыли, они благоразумно решили поберечь свои дорогие костюмы и провести «виртуальную приемку» в чистом кабинете под чашечку кофе. Зачем лезть в грязь, если на экране ноутбука всё так красиво блестит новенькой желтой краской?

В честь этой маленькой, но очень важной победы инженерной мысли над европейской бюрократией мы даже сделали шуточную карикатуру. На ней наши герои фриланса торжественно празднуют сдачу объекта с шампанским, напоминая всем: никакие нейросети не заменят старое доброе умение вовремя сделать качественный 3D-рендер!... Или заменят? :)

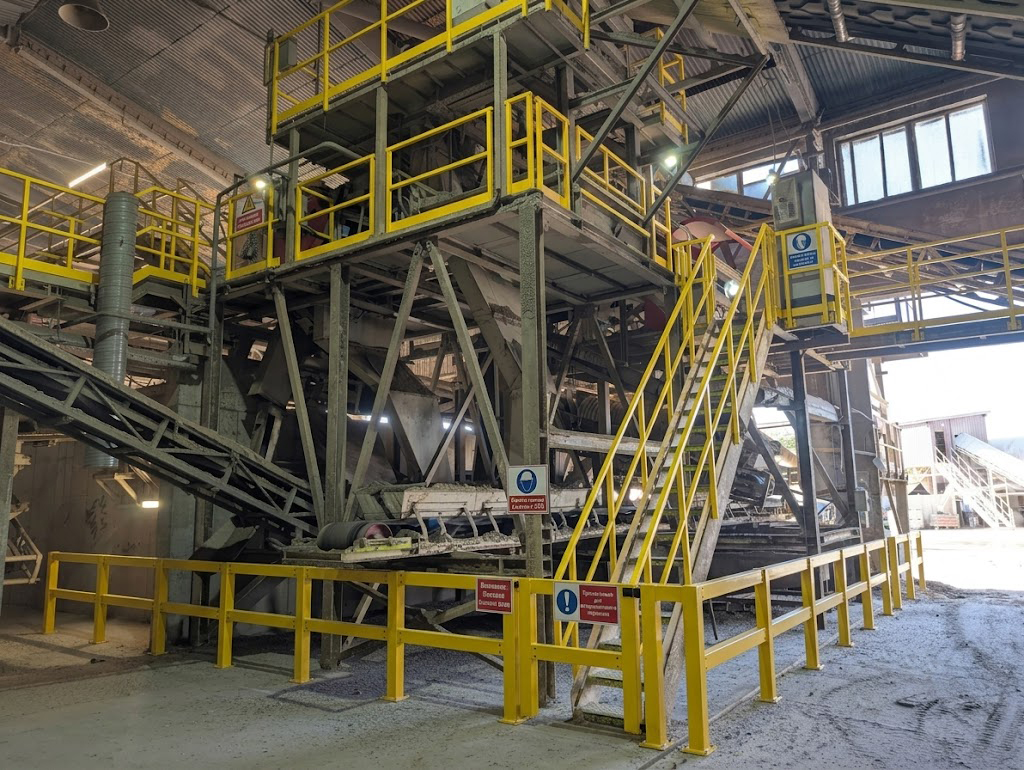

Итак: 3D-визуализация и проектирование модульных систем безопасности (BOZP) для мусороперерабатывающего завода в Чехии. Было/Стало.
