Просчет прочности шатра для мероприятия.

Описание

Заказчик метался в больших сомнениях. Есть палатка, есть ведущие, мощное звуковое и световое оборудование, есть толпа радостных и танцующих отдыхающих. А вот надежды на палатку, которое всё это вмешает - нет.
Был заказан просчет прочности конструкции.

Задачи - найти значения в заявленных проблемах:
1. Максимальная масса декораций, которую можно безопасно повесить на каркас (с учётом запаса прочности ≥1.5).
2. Устойчивость конструкции на вибрационные нагрузки, динамические ветровые нагрузки (скорость до 30 м/с, нормативным давлением ~0.5 кПа, флаттер, резонанс)),

Попытаться выполнить расчет по действующим нормам:
СП 20.13330.2016 (нагрузки и воздействия).
СП 16.13330.2017 (металлические конструкции).

Учесть коэффициенты надёжности по нагрузке (γₙ ≥ 1.1–1.3).
Учесть коэффициенты условий работы (γс = 0.8–1.1).

Решение

Модель шатра не известна.

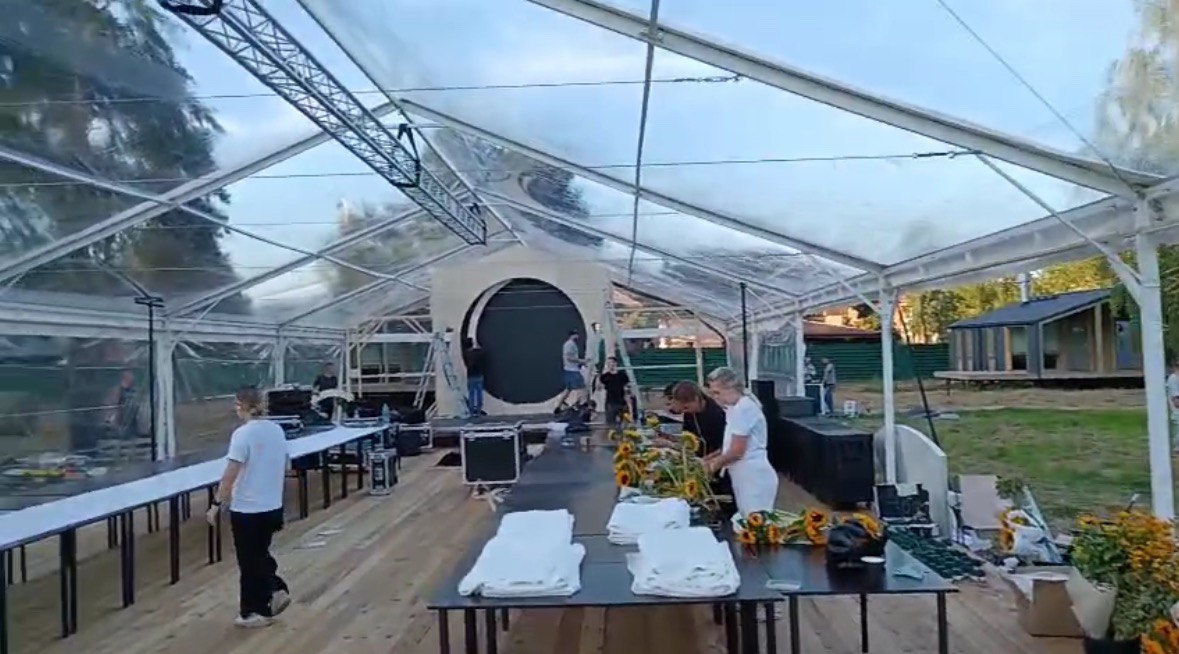

Фотографии есть.

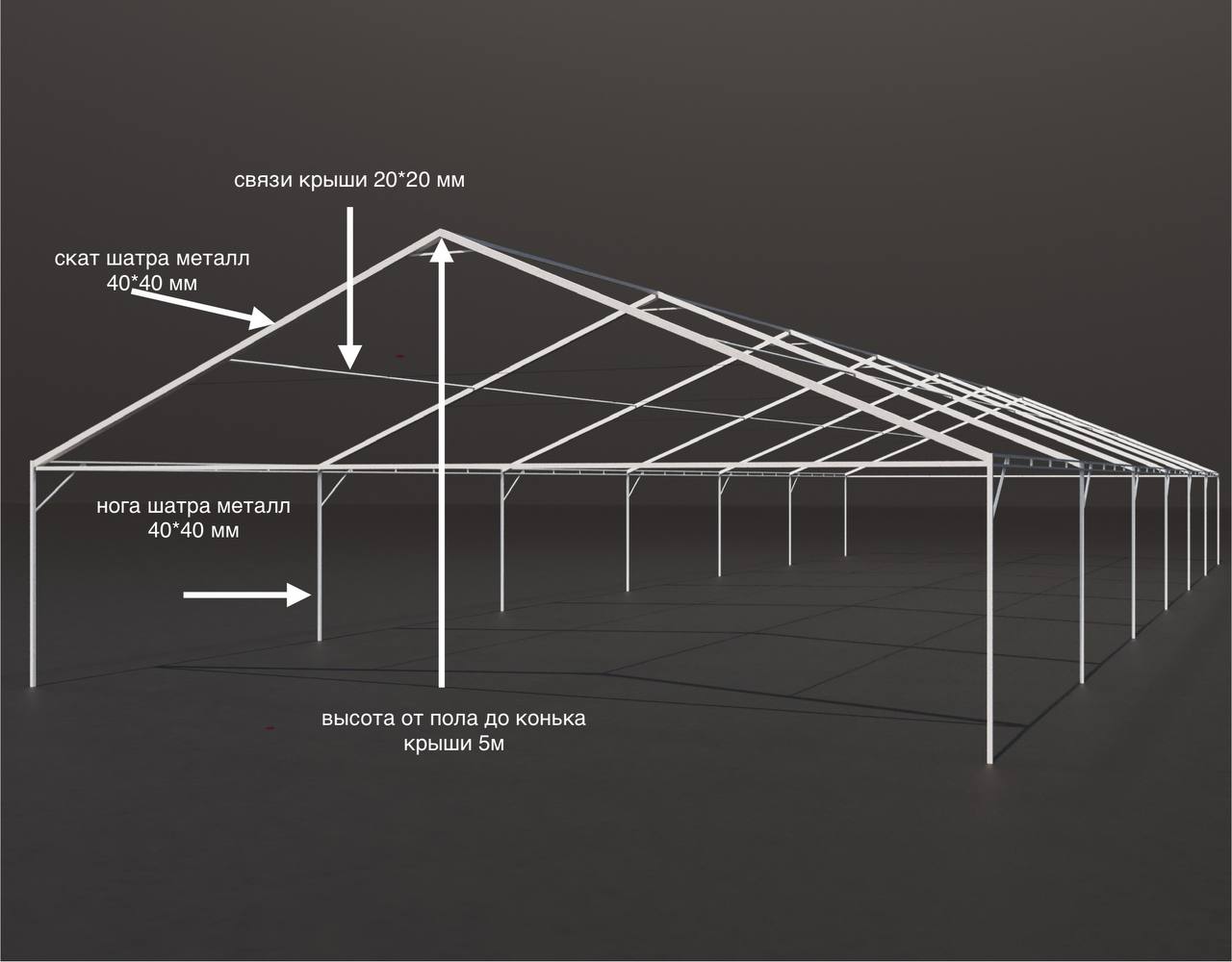

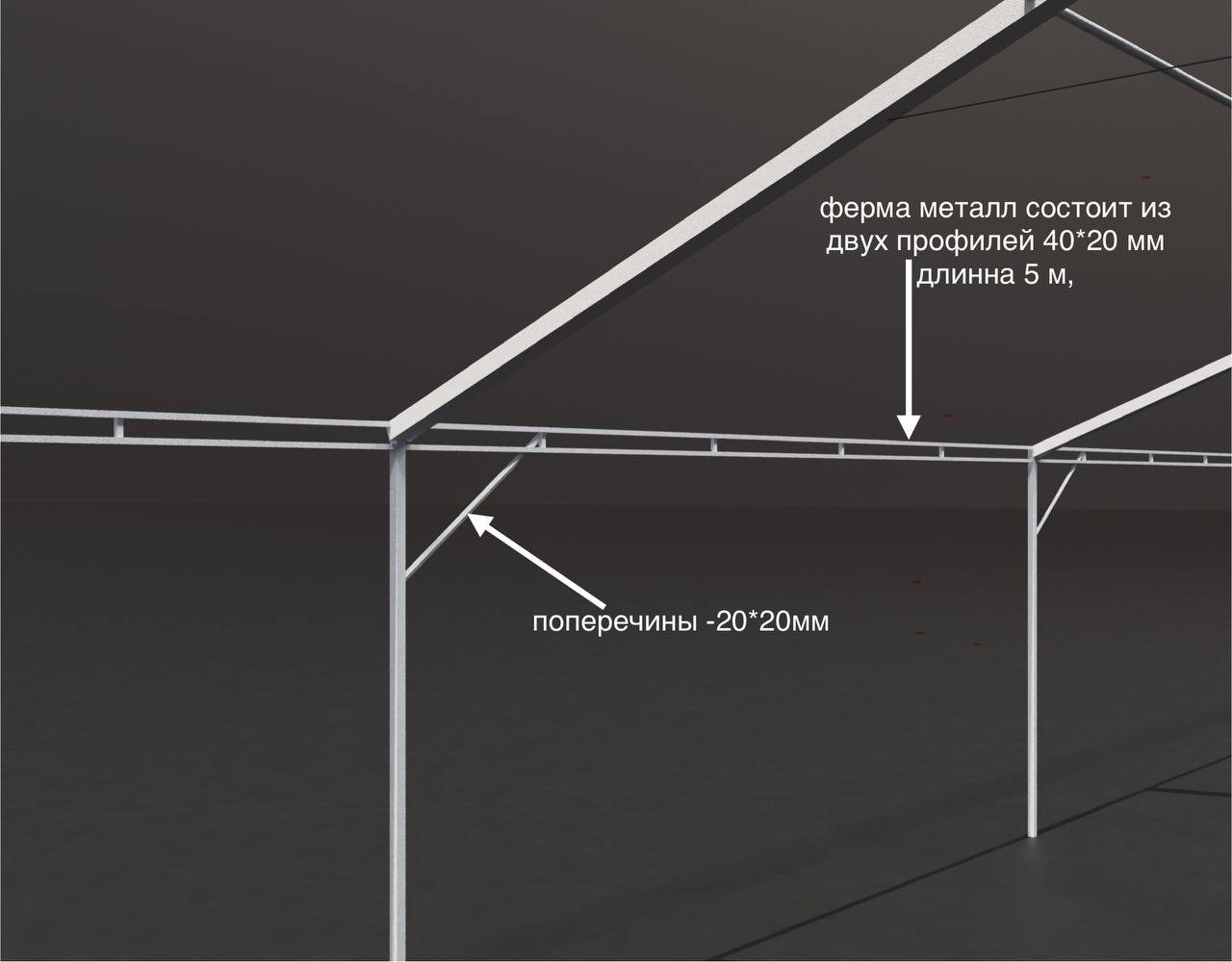

Есть приближенная 3D модель из 3D max, к сопромату отношения не имеющаяся. И даже не сильно подходящая для визуализации.

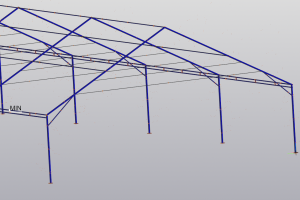

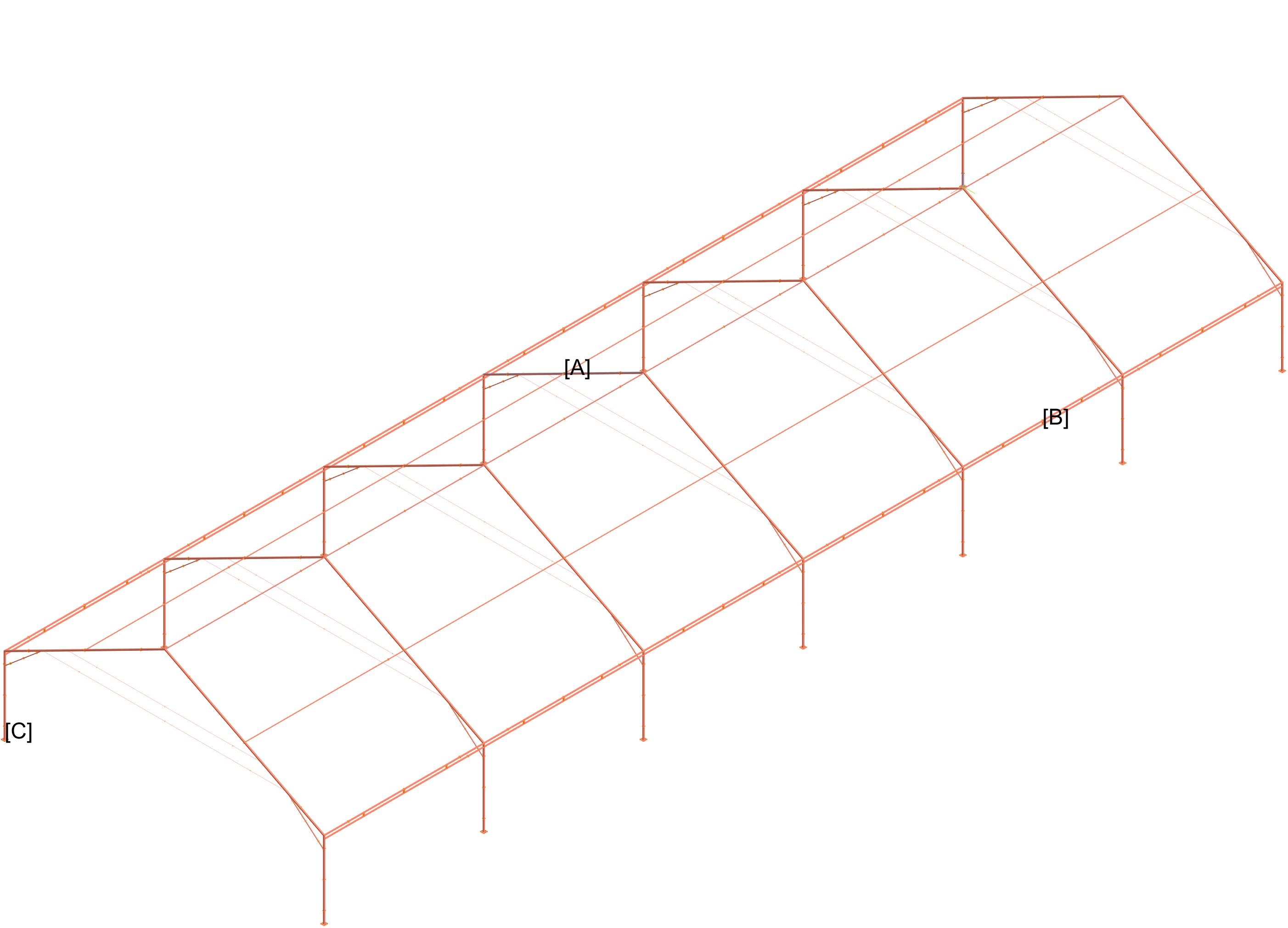

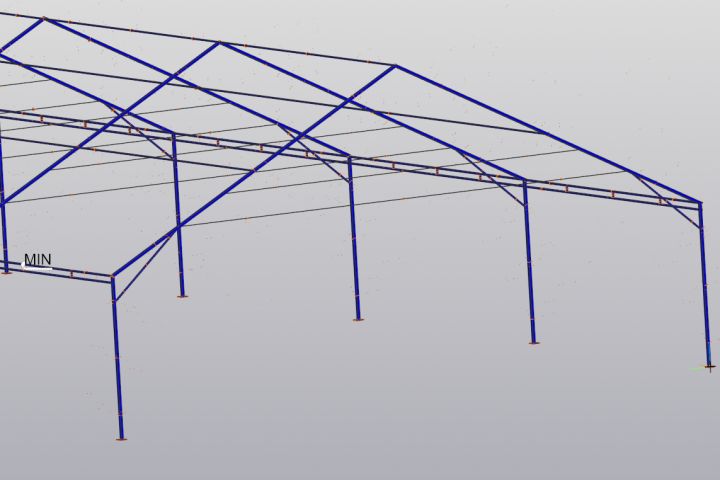

Была сделана ориентировочная инженерная модель из библиотеки профилей.

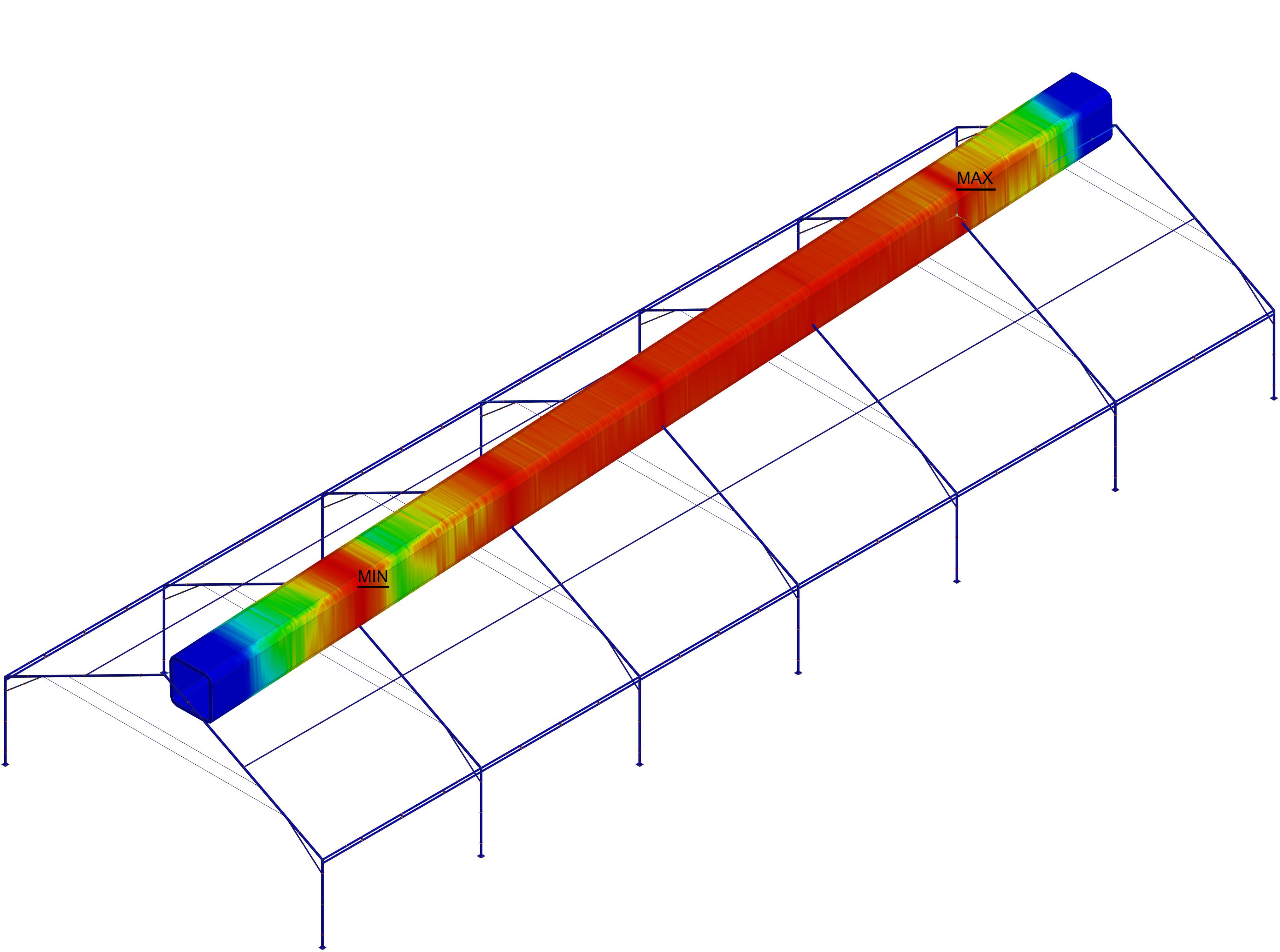

Были просчитаны нагружения согласно требованиям заказчика и приблизительному понимаю, как будет повешено оборудование и его вес.

Сценарий.
Температура 30 градусов.
Дует сильный вечер в основном с боков, со стороны почему-то втягивает.
Шатер по всякому треплет, оборудование тоже шатается по всякому. И развешено оно немного не равномерно

Результат

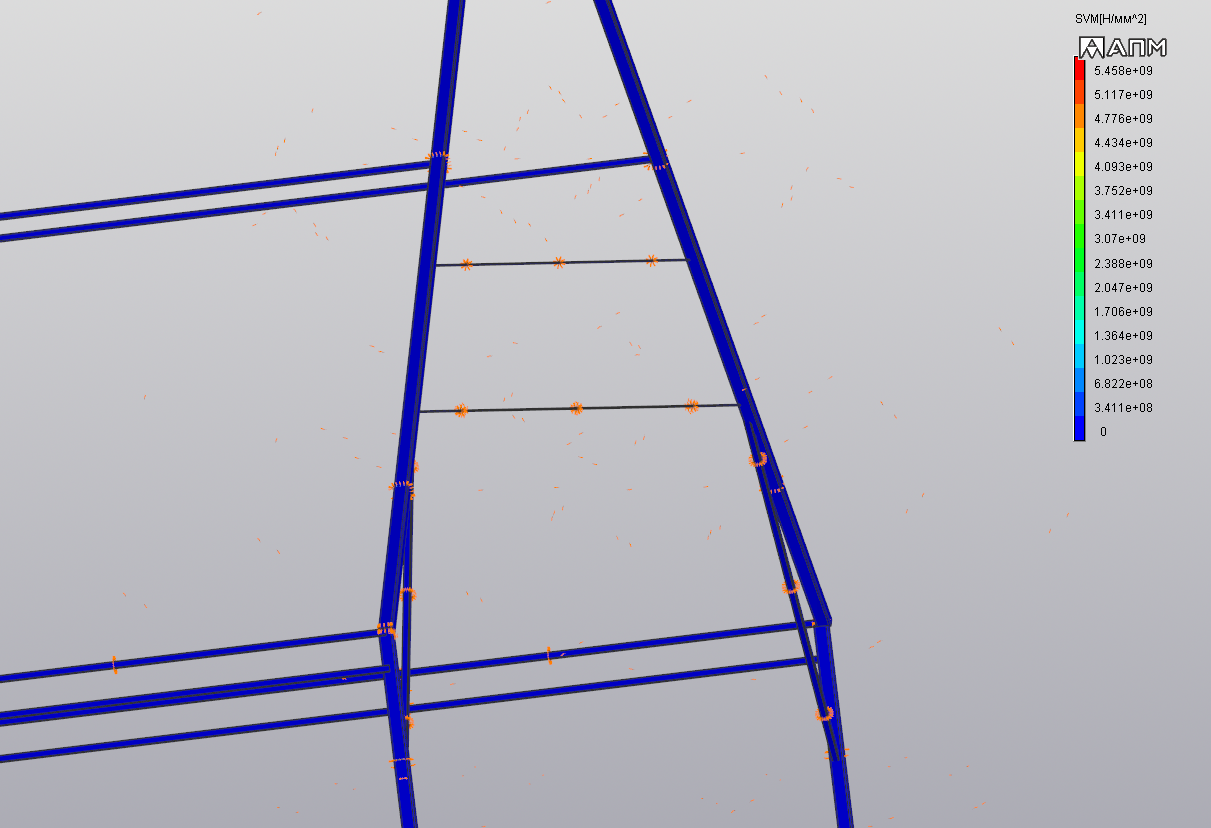

Был создан отчет и передан заказчику в том числе с графической интерпретацией.
Бонусом была передана более корректная модель для 3D - Max.

Презентация проекта
