Рабочий проект раздела ВК (водоснабжение и канализация)

Описание

Здесь представлены фрагменты инженерного проекта ВК (Схема аксонометрическая системы водоснабжения), выполненного для отдельной секции в посёлке таунхаусов "Александровский" (Московская обл., Красногорский р-н).
Состав раздела ВК состоит обычно из 20-25 листов, который включает:
- общие данные объекта;
- описание структуры и принципов построения систем водоснабжения и канализации;
- указания и рекомендации для монтажников;

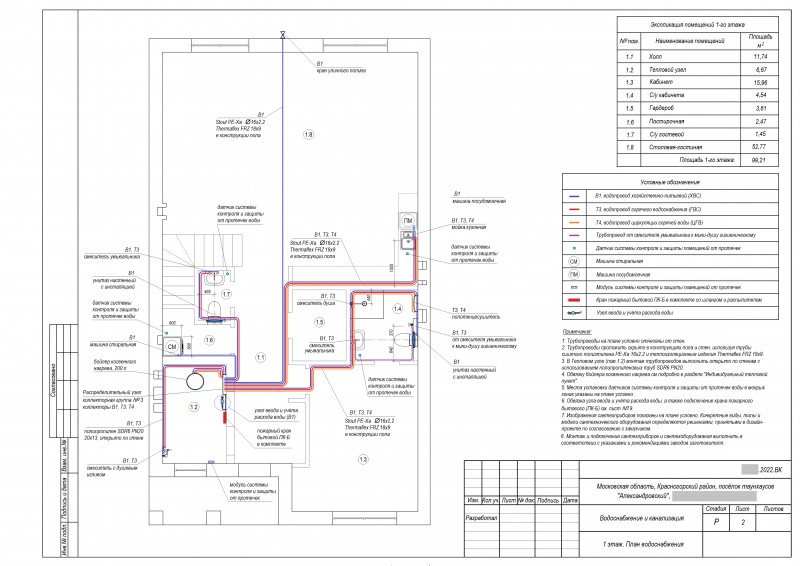

- планы системы водоснабжения (ХВС/ГВС/ЦГВ) отдельно для каждого этажа;
- планы системы канализации отдельно для каждого этажа;

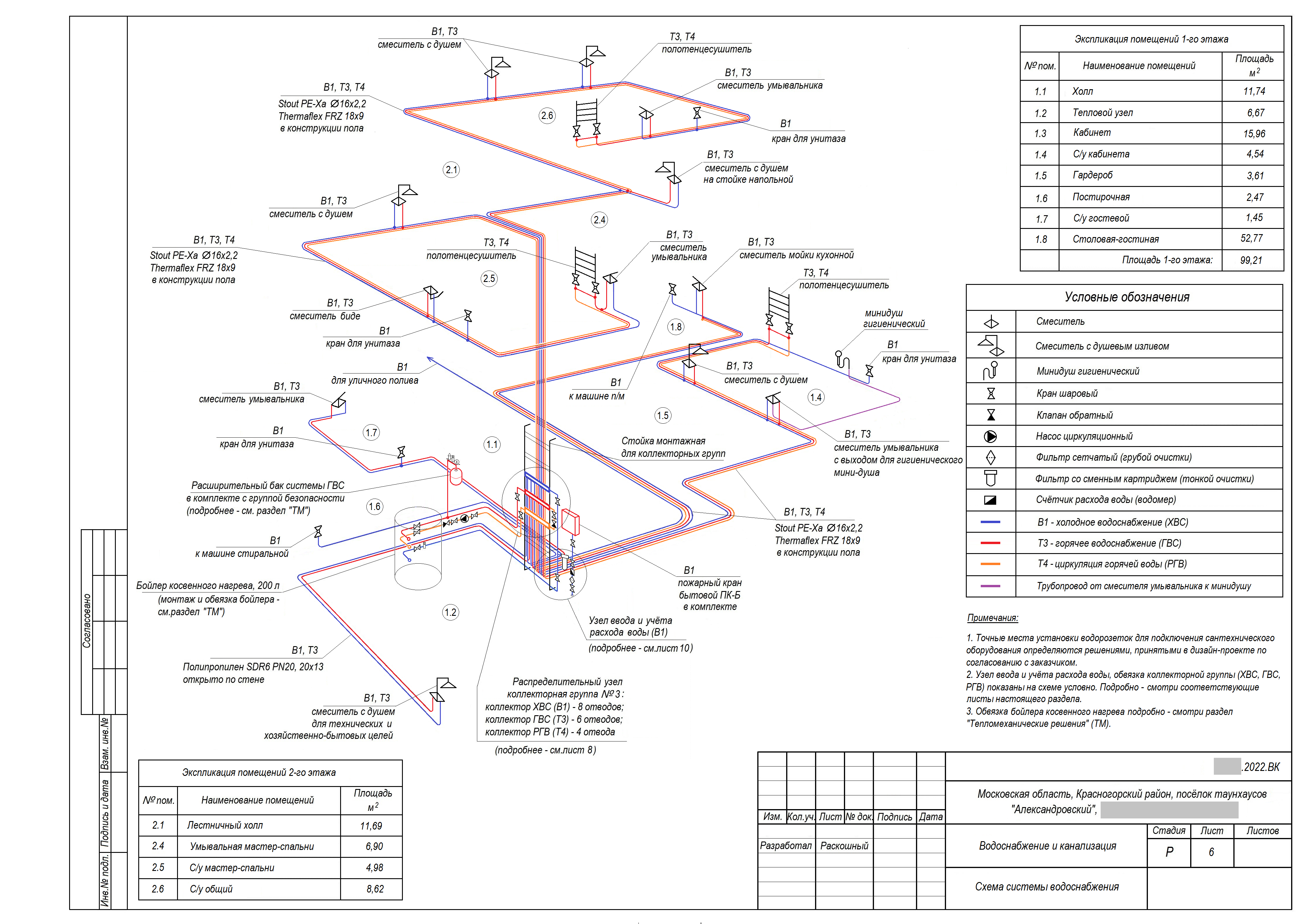

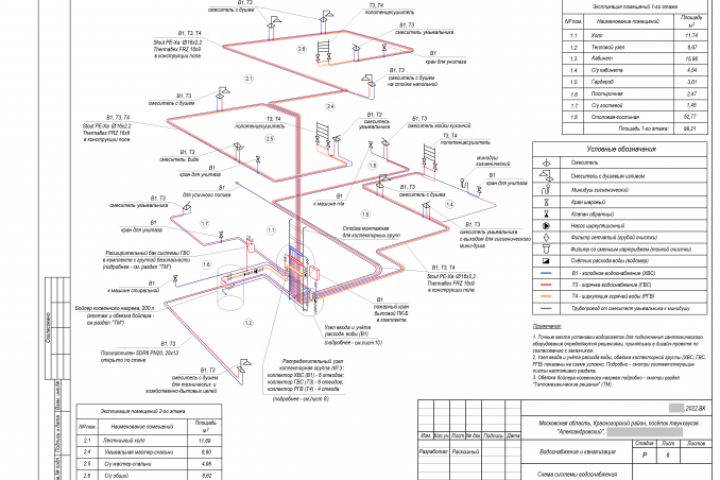

- схемы аксонометрические систем водоснабжения и канализации;
- схемы коллекторных групп (ХВС/ГВС/ЦГВ);

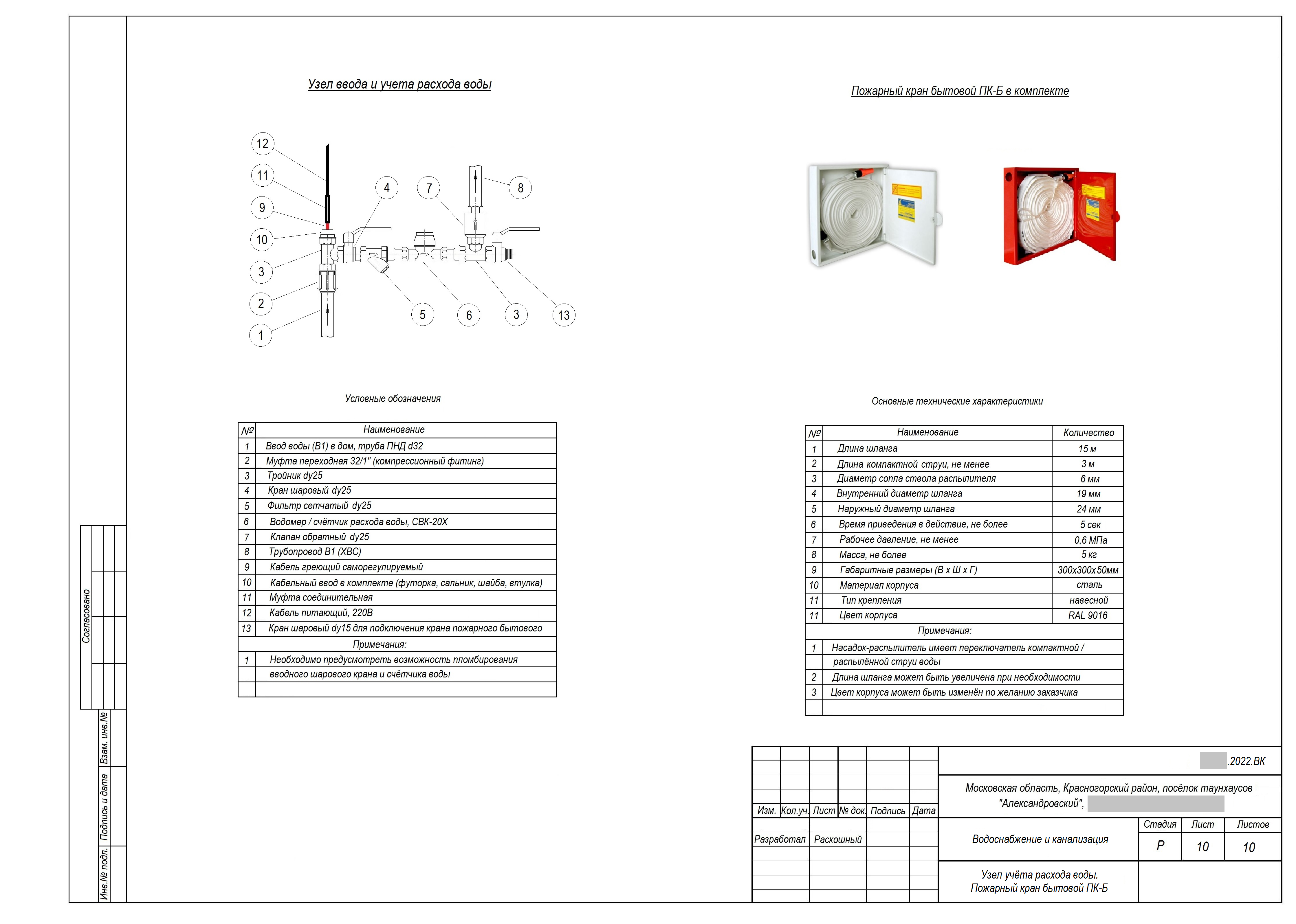

- схемы узлов подключения сантехнического оборудования;
- схемы дополнительных систем - защита от протечек, эл.подогрев водяного ввода в зимний период, кран пожарный бытовой (ПК-Б)...;
- спецификация материалов, изделий и оборудования.
