Рабочий проект раздел ОВиК (отопление, вентиляция, кондицион-е.)

Описание

Здесь представлен фрагмент инженерного проекта ОВиК (отопление, вентиляция и кондиционирование), выполненного для отдельной секции в посёлке таунхаусов "Александровский" (Московская область, Красногорский район).
Состав раздела ОВиК состоит обычно из 25-30 листов, который включает:
- общие данные объекта;
- описание структуры и принципов построения систем ОВиК;
- указания и рекомендации для монтажников;

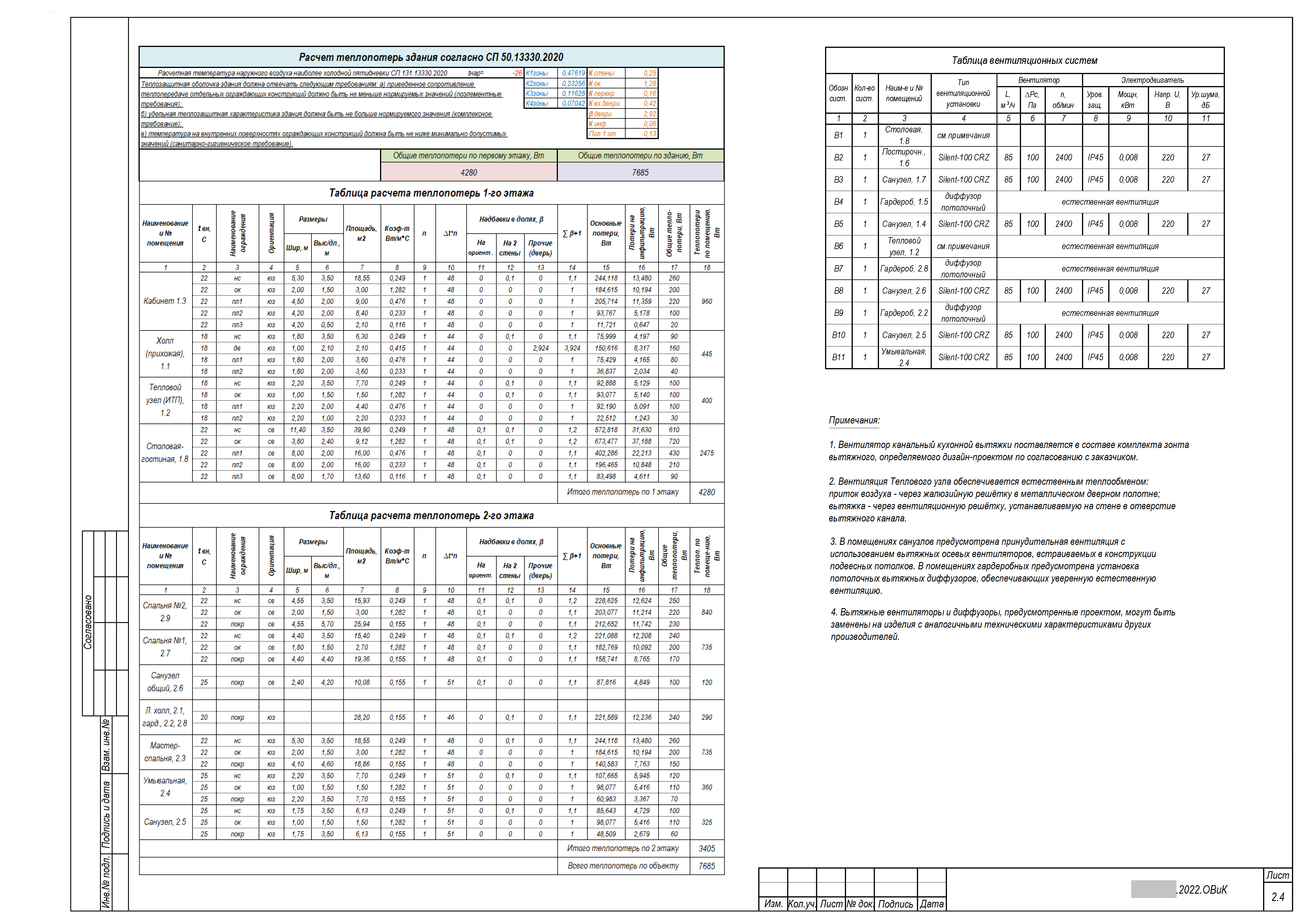

- расчёт тепловых потерь и теплотехнический расчёт;
- планы системы отопления (радиаторы и конвекторы) отдельно для каждого этажа;

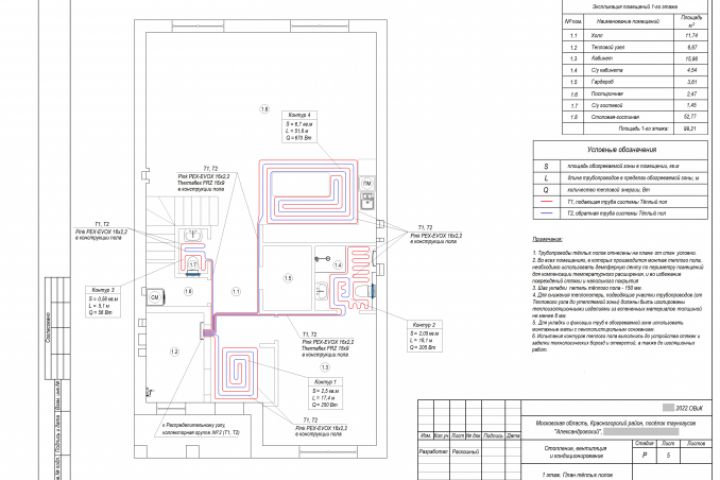

- планы системы Тёплый пол отдельно для каждого этажа;
- планы системы вентиляции отдельно для каждого этажа;

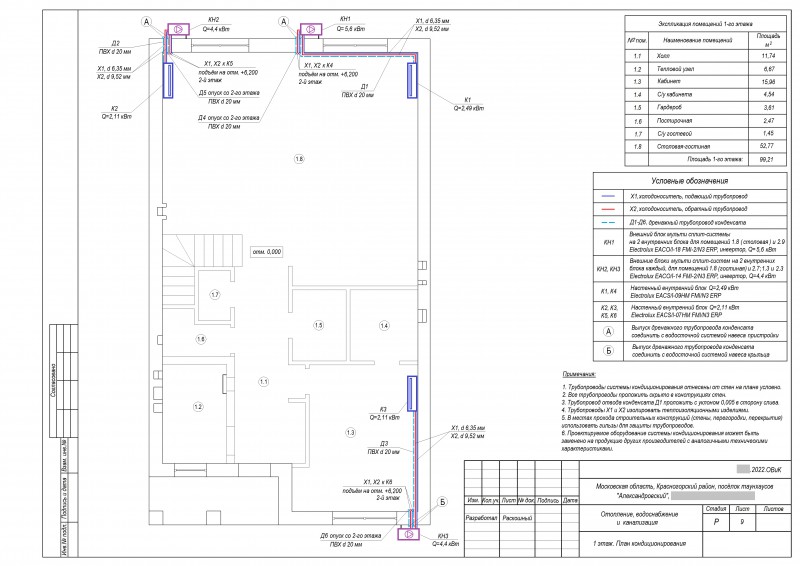

- планы системы кондиционирования отдельно для каждого этажа;
- схемы коллекторных групп систем отопления и тёплых полов;
- схемы узлов подключения отопительного оборудования;

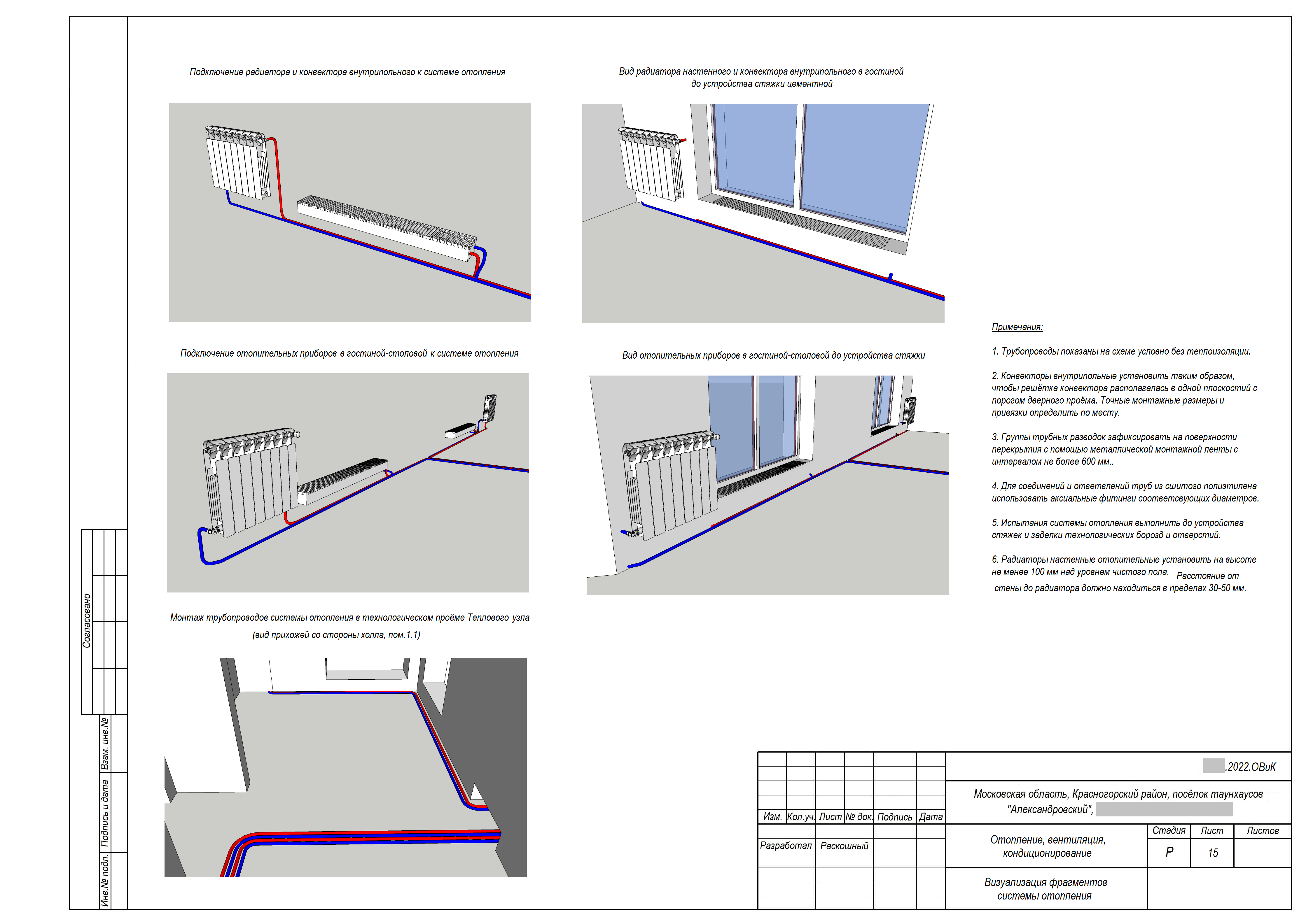

- схемы монтажных узлов и наиболее сложных фрагментов систем ОВиК;
- схемы аксонометрические систем отопления, вентиляции и кондиционирования;
- спецификация материалов, изделий и оборудования.

Презентация проекта
