Здесь представлены фрагменты проектного раздела ЭОМ (эл.оборудование и эл.освещение), выполненного для отдельной секции в посёлке таунхаусов "Александровский" (Московская область, Красногорский район).
Состав раздела ЭОМ состоит обычно из 22-28 листов, который включает:
- общие данные объекта;
- описание структуры и принципов построения систем ЭОМ;
- указания и рекомендации для монтажников;
- схемы электрические принципиальные щитов распределительных;

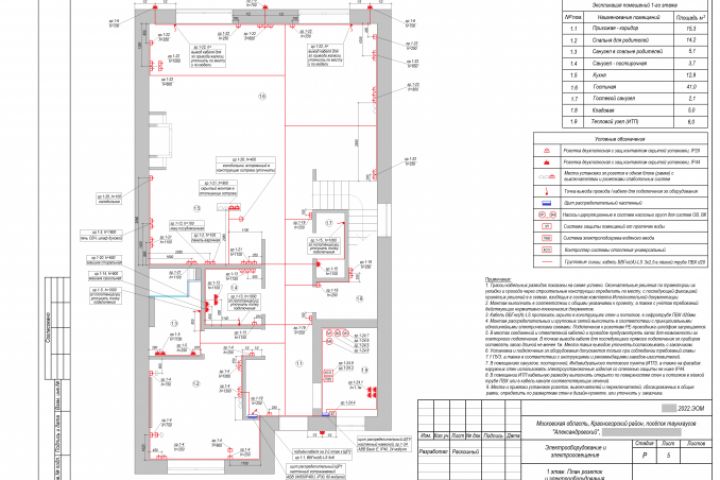

- планы системы силового эл.оборудования отдельно для каждого этажа;
- планы системы эл.освещения отдельно для каждого этажа;
- планы дополнительной системы уравнивания потенциалов (ДСУП) отдельно для каждого этажа;
- план устройства системы повторного заземления с расчётом сопротивления растеканию тока (при необходимости);
- схемы основных коммутаций силового, осветительного, установочного и другого эл.оборудования;
- спецификация материалов, изделий и оборудования.
