Рабочий проект раздела ТМ (тепломеханические решения)

Описание

Здесь представлены фрагменты проектного раздела ТМ (тепломеханические решения), выполненного для Индивидуального Теплового пункта (ИТП) в отдельной секции в посёлке таунхаусов "Александровский" (Московская область, Красногорский район).
Состав раздела ТМ состоит обычно из 20-25 листов, который включает:
- общие данные объекта;
- описание структуры и принципов построения систем ИТП;
- указания и рекомендации для монтажников;

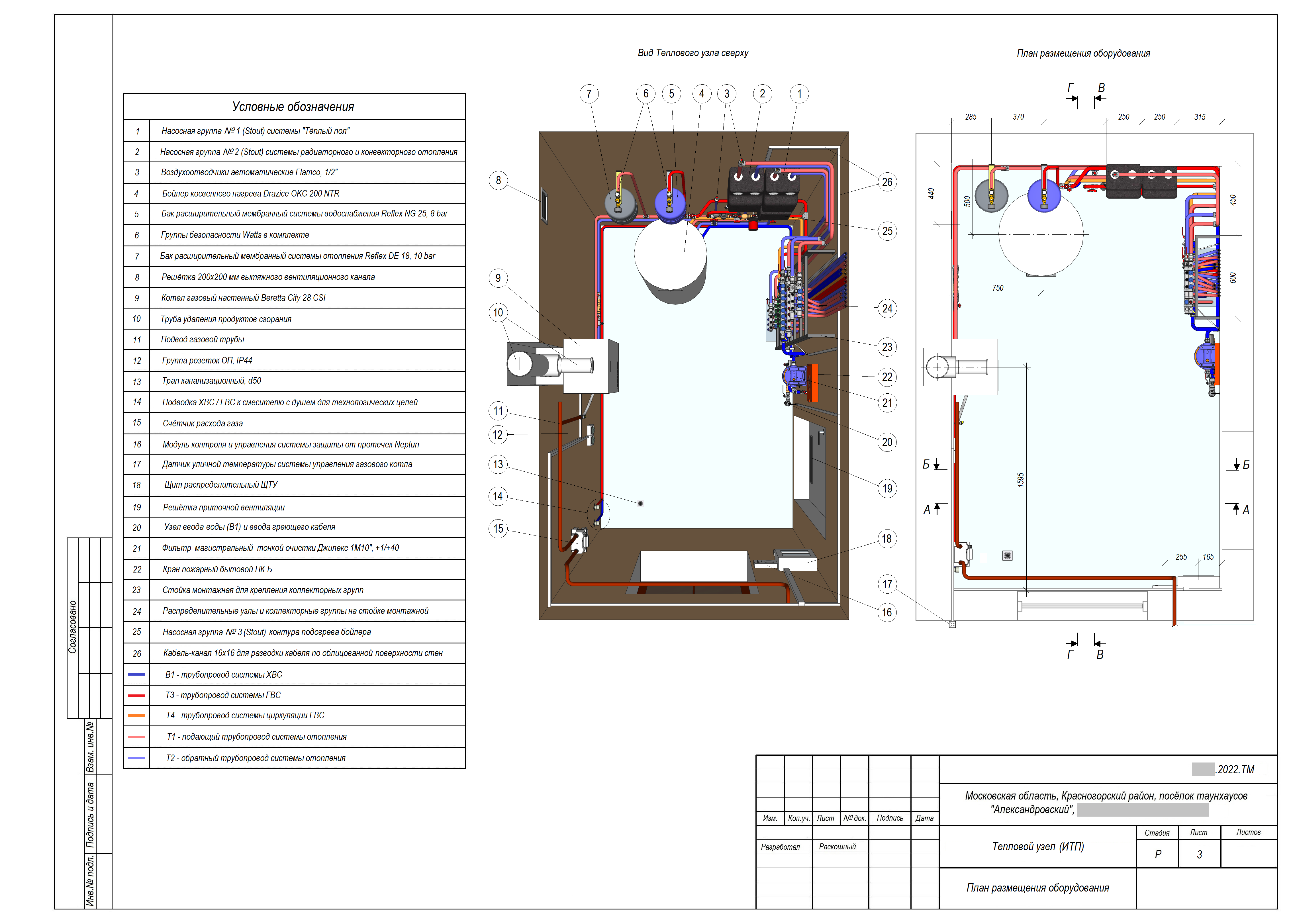

- план/схема размещения технологического оборудования в помещении ИТП;

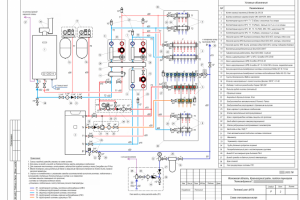

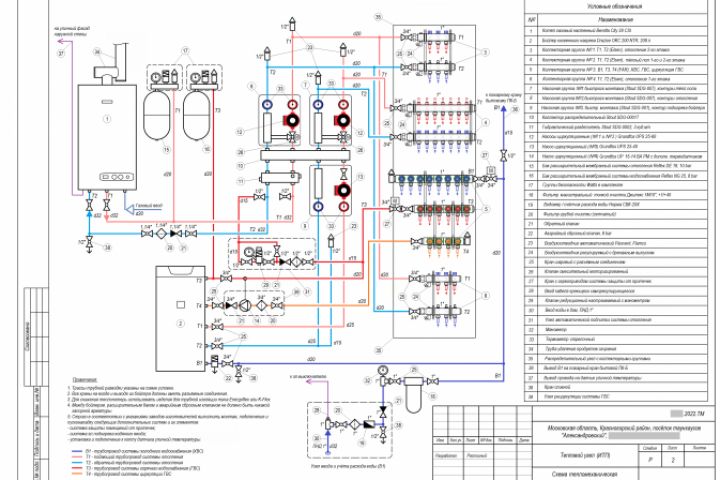

- схемы распределительного узла и коллекторных групп систем отопления и водоснабжения;

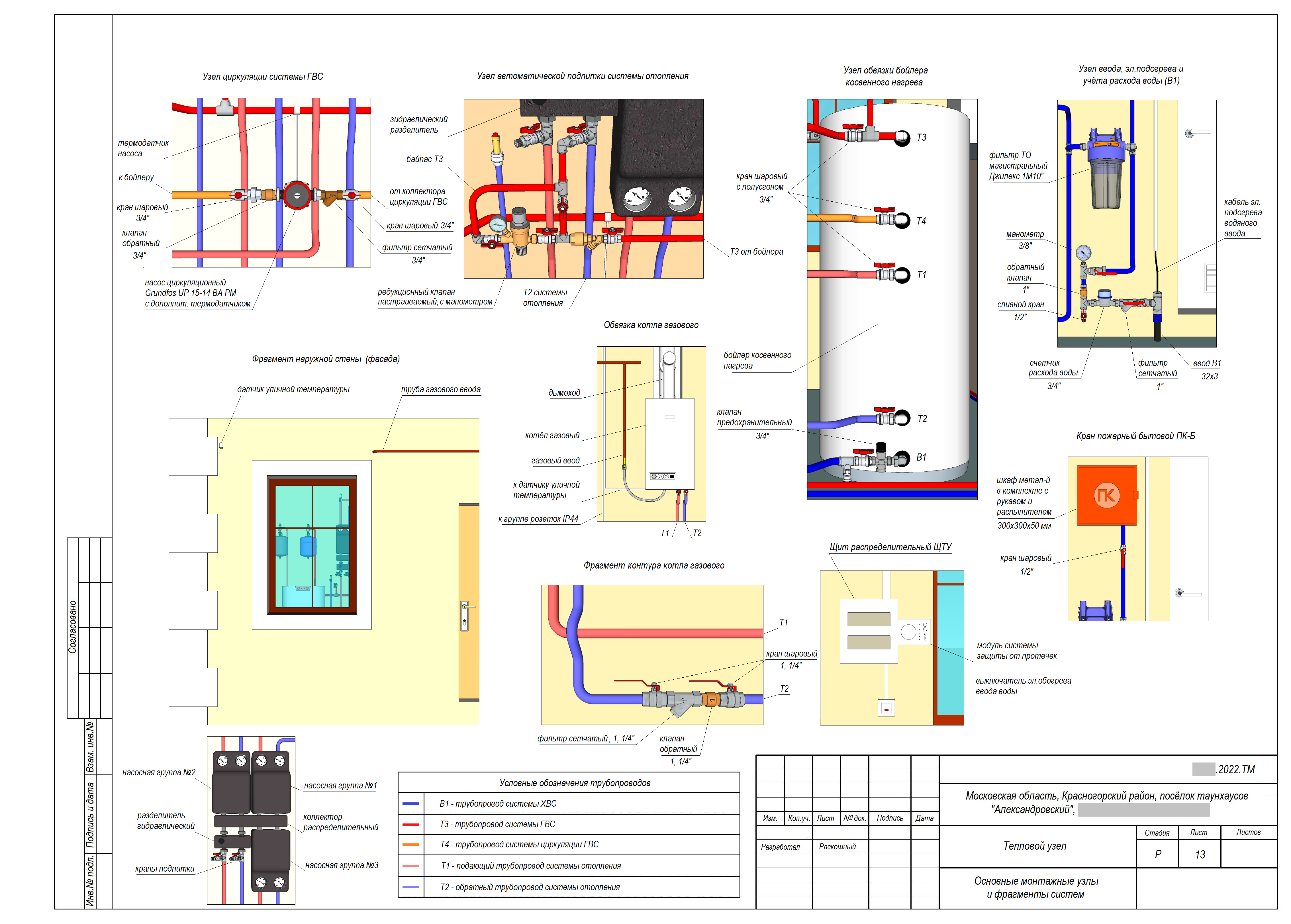

- схемы основных монтажных узлов и наиболее ответственных фрагментов систем, входящих в состав ИТП;
- схема технологического контура заземления в помещении ИТП и способы подключения к нему технологического оборудования;
- схемы расположения и подключения дополнительных систем (защиты от протечек; эл.подогрев водяного ввода в зимний период; пожарный кран бытовой ПК-Б...);
- 3D визуализация всех систем, входящих в состав ИТП;
- спецификация материалов, изделий и оборудования.

Презентация проекта
