Проект загородного дома АР+КР

Описание

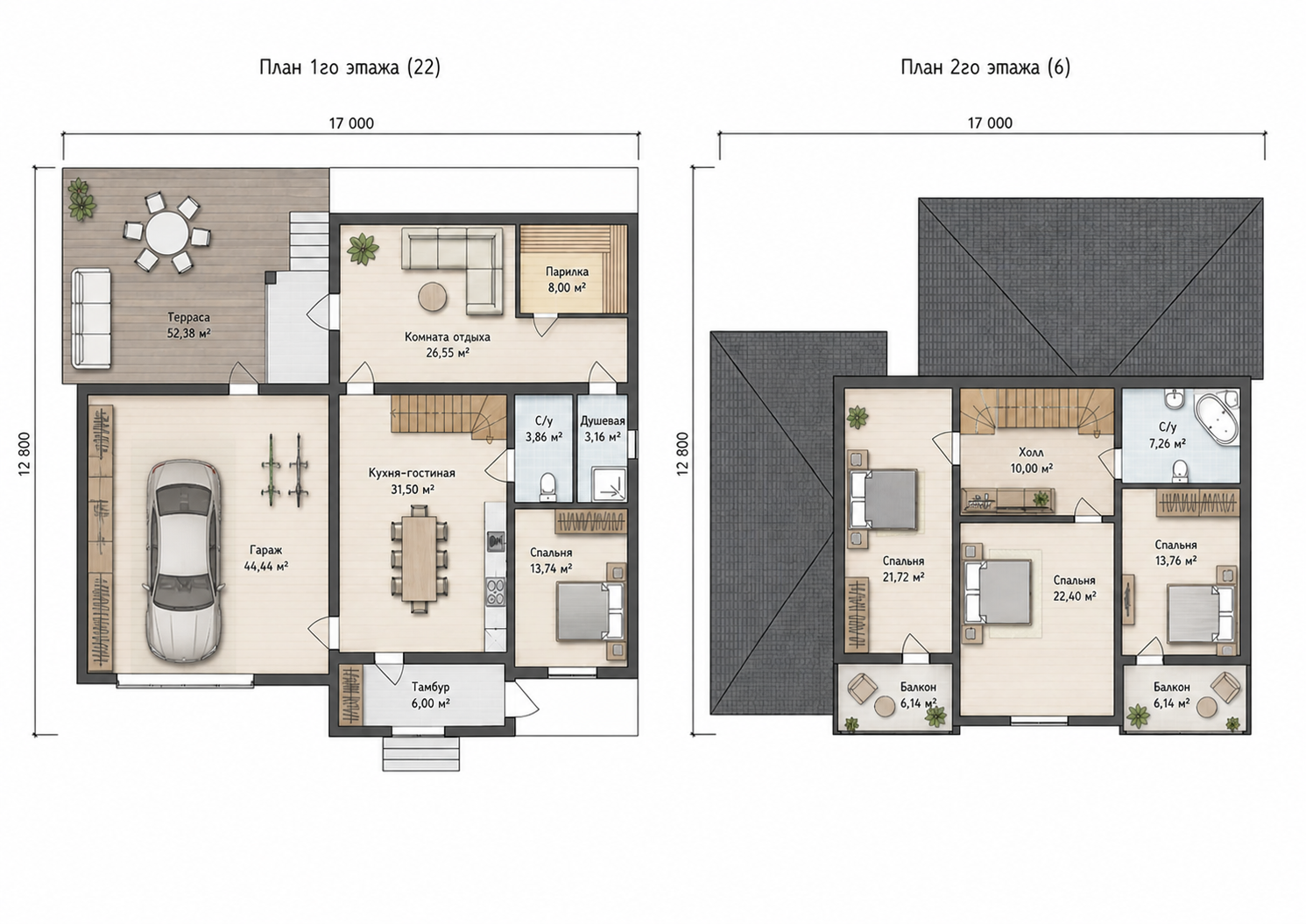

Разработан проект двухэтажного индивидуального жилого дома (Новосибирская область). Здание предназначено для постоянного проживания семьи. Размеры в осях — 17 000 × 12 380 мм. Общая площадь помещений — около 180 м² (1-й этаж: гостиная, кухня, санузел, холл, котельная? на плане 1-го этажа не указаны площади, но 2-й этаж: 88,42 м², включая три спальни, холл, балконы). Набор помещений: на первом этаже — входная группа, гостиная, кухня-столовая, санузел, котельная; на втором этаже — три спальни (13,76 м², 21,72 м², 22,40 м²), холл (11,00 м²), санузел (7,24 м²), два балкона (по 6,14–6,17 м²).

Конструктивная схема — кирпичная с монолитными железобетонными поясами и перекрытиями. Фундамент — монолитная лента и подушка из бетона М350 с армированием стержнями А500С (диаметр 8–10 мм). Объём бетона фундамента — около 20–142 м³ в зависимости от участка (в спецификациях указаны разные объёмы для разных фрагментов). Стены: несущие и внутренние — керамический кирпич полнотелый М100/М150 (толщина 380 мм), облицовочный кирпич (светлый и тёмный). Утеплитель — пенополистирол (200 мм), с воздушным зазором 50 мм. Перекрытия — сборные железобетонные плиты (ПК 40-…, ПК 53-…), а также монолитные участки. Перемычки — брусковые ПБ и уголки L100×8. Кровля — скатная стропильная система (сечение стропил 150×200 мм, 50×150 мм и др.) с покрытием из битумной черепицы. Перекрытие чердака — деревянные лаги (сечение 50×200 мм) с утеплителем 200 мм.

В документации представлены архитектурные (АР) и конструктивные (КР) разделы, включая планы этажей, расстановку мебели, ведомости окон и дверей, разрезы, фасады, схемы вентканалов, кладочные планы, схемы фундаментов, армирования, перекрытий, стропильной системы.

Решение

Для обеспечения надёжности, энергоэффективности и удобства проживания приняты следующие основные решения:

Фундамент и основание – ленточный монолитный (бетон М350) с подушкой, армированный по трём типоразмерам стержней. Спецификации армирования (листы КР5, КР7) содержат детальные длины и количество стержней (например, для одного из участков – более 5 км арматуры). Это обеспечивает устойчивость на пучинистых грунтах.

Стены – трёхслойные: несущий полнотелый кирпич 380 мм, утеплитель из пенополистирола (200 мм), облицовочный кирпич (светлый/тёмный) с воздушным зазором 50 мм. Толщина внешних стен составляет около 650 мм без учёта отделки. Такой пирог обеспечивает высокую теплоизоляцию (расчётное сопротивление теплопередаче соответствует нормам для Сибири).

Перекрытия – сборные ж/б плиты (ПК шириной 1,0–1,5 м, длиной 4,0–5,3 м) с опиранием на монолитные пояса (сечения см. КР9, КР13). Монолитные пояса на отметках +2,700 и +6,450 дополнительно армируются и связывают здание в жёсткий короб.

Кровля – стропильная система из пиломатериалов (спецификация КР22, общий объём 9,62 м³). Шаг стропил переменный (по схеме раскладки). Покрытие – битумная черепица коричневого цвета (указана на фасадах). Предусмотрены вентканалы (схема на АР11).

Окна и двери – в каталогах приведены 11 типов окон (включая балконные блоки) и 7 типов дверей. Часть проёмов усилена ж/б перемычками по ГОСТ 948-2016 (ПБ-13, ПБ-25, ПБ-30) и уголками L100×8.

Инженерная подготовка – на планах привязки проёмов указаны места под сантехнику и вентиляцию. Схема вентканалов (АР11) определяет вертикальные каналы из огнеупорного кирпича (объём 3,83 м³). Теплоизоляция перекрытия чердака – рулонная вата/плиты, пароизоляция.

Результат

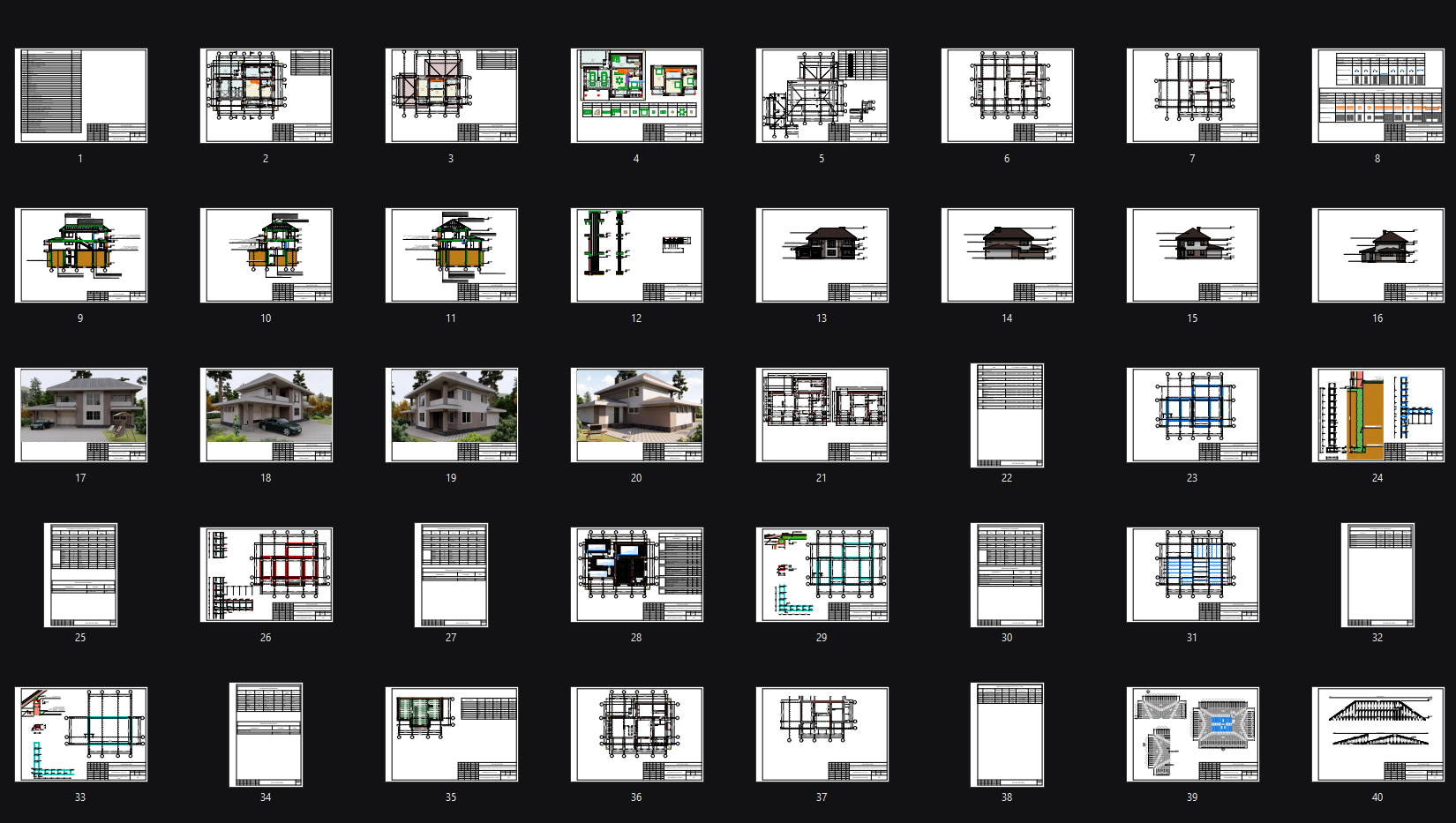

Заказчик получает полный комплект архитектурно-строительной документации (формат PDF, 52 листа) для строительства двухэтажного кирпичного дома «под ключ». Результаты включают:

Готовые к закупке материалы: ведомости кирпича (облицовочный светлый 17,9 м³, тёмный 13,47 м³, полнотелый для стен 88,32 м³, для перегородок 6,81 м³, цоколь 25,48 м³, колонны 3,30 м³, дымоходы 3,83 м³). Ведомости железобетонных плит перекрытия (7+9+3+6+2+3 шт.), перемычек, пиломатериалов для стропил (9,62 м³) и чердачных лаг (2,09 м³). Спецификации арматуры с погонными метрами (например, для монолитного пояса – более 400 м стержней) и массами.

Детальные схемы: планы фундаментов с армированием, схемы монолитных поясов, раскладка плит перекрытий, план перемычек с привязкой к проёмам, схема стропильной системы (три листа КР19–КР21 с разрезами).

Архитектурные решения: планы этажей с расстановкой мебели, все четыре фасада (с указанием отделки – битумная черепица, облицовочный кирпич, декоративный камень), разрезы 1-1, 2-2, 3-3 с полными пирогами конструкций, ведомости окон и дверей.

Визуализация и контроль: проекции фасадов (4 листа) и схема вентканалов позволяют проверить внешний вид и инженерные коммуникации.

Адаптация: проект может быть передан в производство (кирпичная кладка, монолитные работы), а при необходимости – адаптирован под конкретный участок (изменение размеров фундамента, перепланировка). Документация готова к прохождению экспертизы (наличие всех разделов – АР, КР, спецификаций).

Итог: готовый проект дома с полной конструктивной проработкой – от фундамента до кровли, с указанием всех объёмов материалов и армирования. Подходит для строительства в регионах с холодным климатом.
