Разработан проект отдельно стоящей бани (Новосибирская область). Здание предназначено для полноценного отдыха с парилкой, зоной раздевалки, комнатой отдыха и котельной. Общая площадь помещений — 85,5 м², в том числе: холл (47,08 м²), комната отдыха (20,01 м²), парилка (5,72 м²), раздевалка (5,04 м²), коридор (4,27 м²), котельная (2,30 м²), туалет (1,08 м²). Проект включает мансардный этаж и эксплуатируемый чердак.
Конструктивные решения: фундамент — монолитная железобетонная подушка (бетон М250) с армированием стержнями А500С. Стены несущие и перегородки — из кирпича глиняного полнотелого М100. Дымовая труба выполнена из огнеупорного кирпича. Кровля — скатная, покрытие — битумная черепица, общая площадь кровли 187,57 м². Перекрытия — деревянные лаги сечением 50×200 мм. Отделка фасадов: фальц-панели, планкен, декоративный искусственный камень.

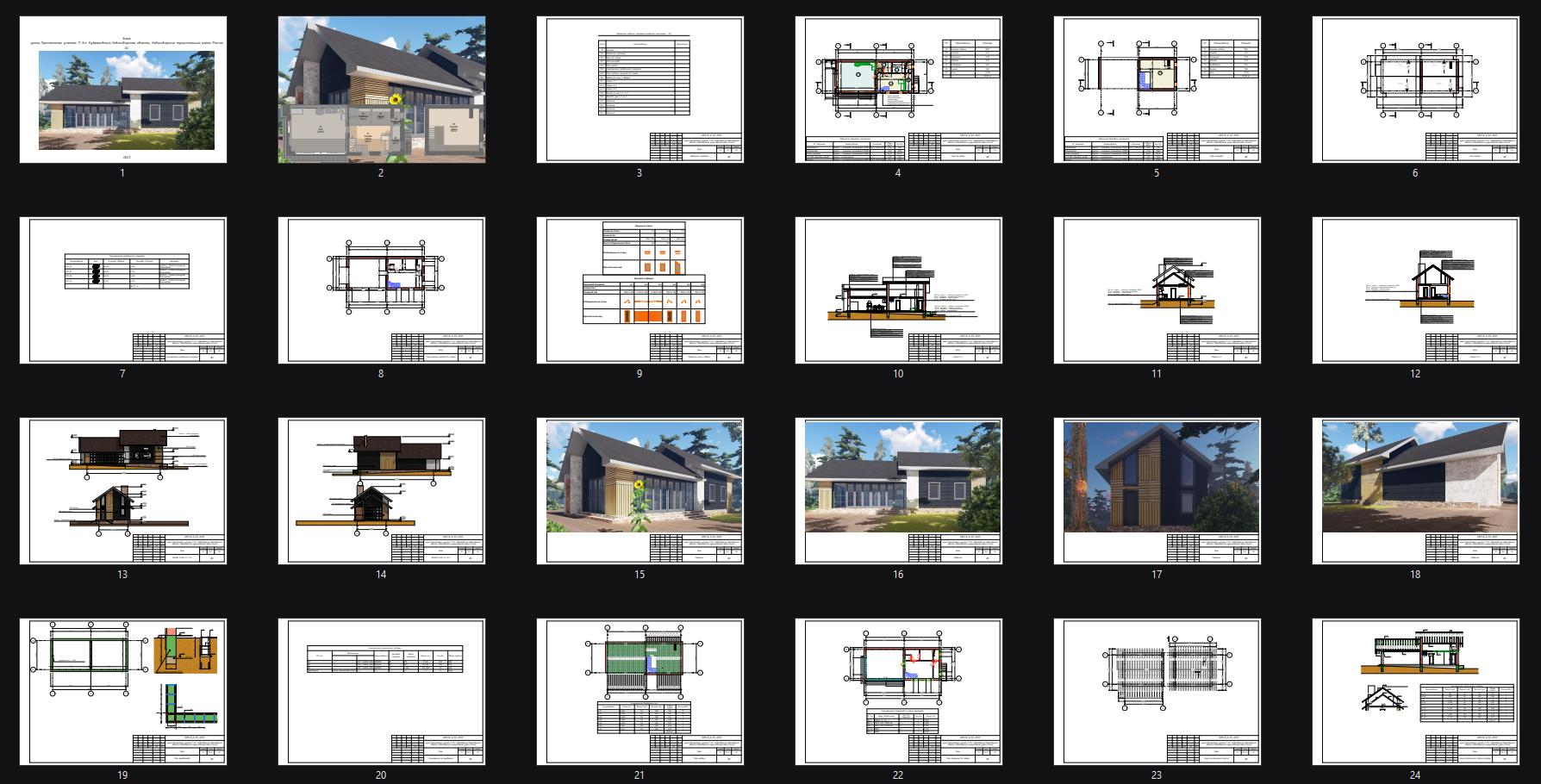

В составе документации (листы 01–28): паспорт проекта, ведомости чертежей, планы 1-го этажа, мансарды, кровли, спецификации кровельного покрытия, ведомости окон и дверей, разрезы, фасады, проекции, планы фундаментов, чердака, схема расположения стропил, спецификация стропильной системы, внутренняя канализация, система напольного отопления.
Для комфортной эксплуатации бани предложены следующие проектные решения:
Объёмно-планировочное: Зонирование на «мокрую» (парилка, туалет) и «сухую» (комната отдыха, холл, раздевалка) части. Котельная вынесена в отдельное помещение. Предусмотрена мансарда и эксплуатируемый чердак для увеличения полезной площади.
Конструктив: Монолитный фундамент армирован по трём типоразмерам арматуры. Кирпичная кладка стен толщиной 380 мм. Перекрытия по деревянным лагам 50×200 мм (спецификация с 7 позициями, общий объём 3,02 м³). Стропильная система рассчитана на битумную черепицу (9 позиций, общий объём 4,64 м³).
Инженерное обеспечение: Схема внутренней канализации с трубами Ф110, указаны уклоны и длины участков. Система напольного отопления включает 5 контуров (длины от 45 до 151 м) с подключением к шкафу ТП.

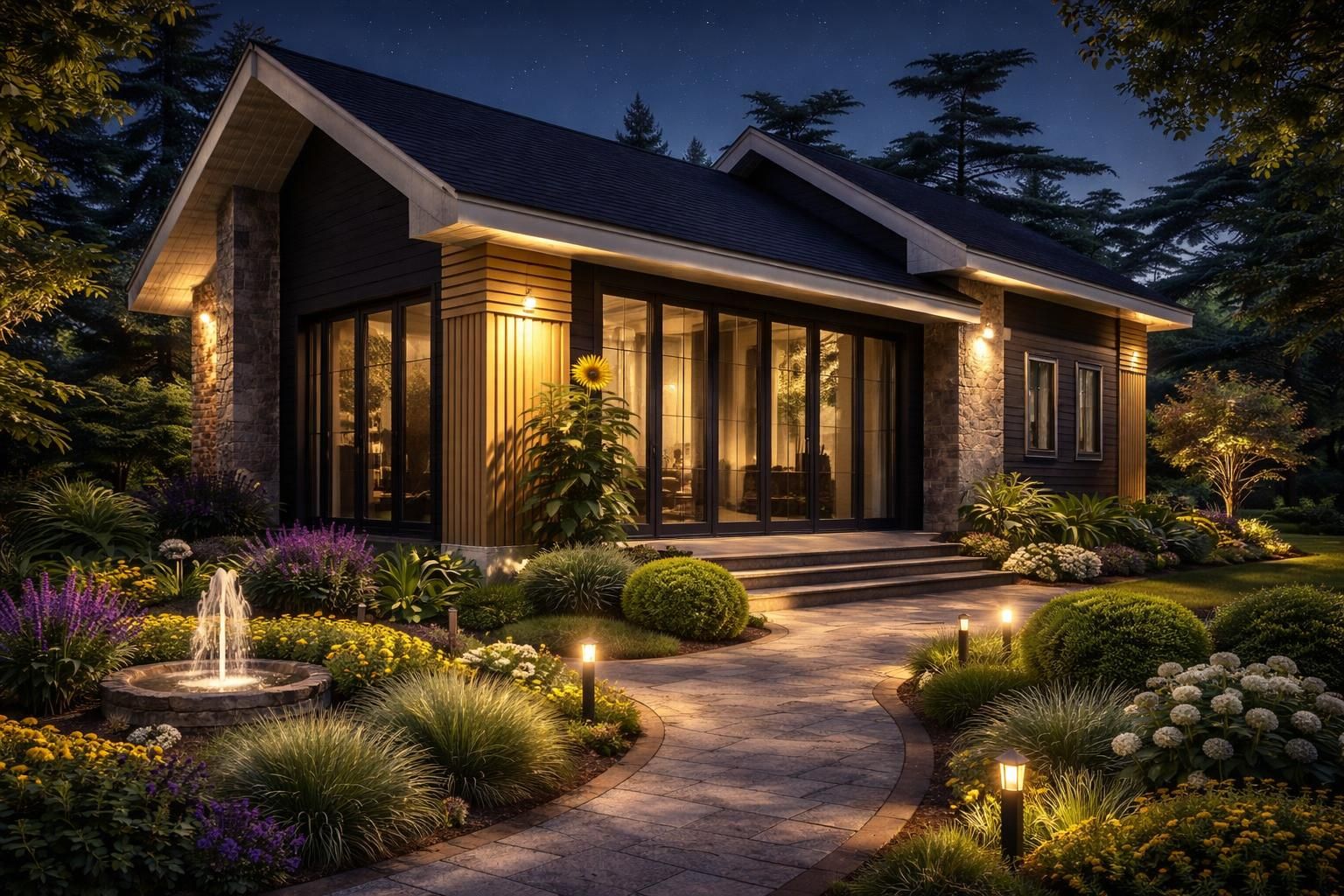

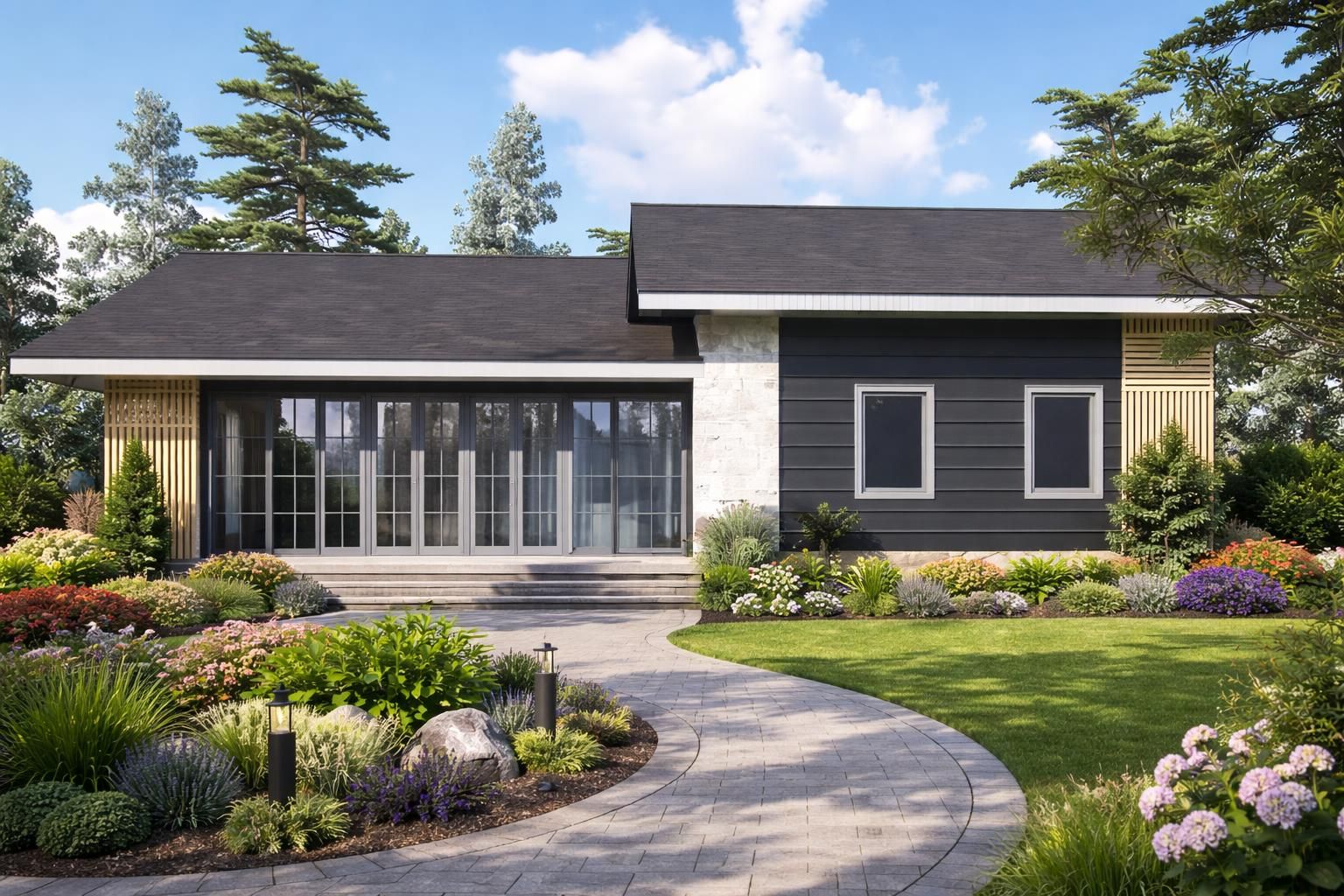

Кровля и фасады: Четыре ската с углом 35°, промаркированные участки с чистой площадью под битумную плитку. Фасады решены с комбинацией фальц-панелей, планкена и декоративного камня.
Заказчик получает полный комплект архитектурно-строительной документации (28 листов PDF) для строительства бани «под ключ». Результаты включают:
Готовые к заказу материалы: ведомости объёмов кирпичной кладки, монолитного бетона, арматуры, пиломатериалов для перекрытий и стропил; спецификации окон (три типоразмера) и дверей (шесть типов).
Инженерные схемы: канализация с раскладкой труб и уклонами, тёплый пол с длинами петель и указанием шкафа управления – готово для передачи в монтаж.
Визуализация и контроль: разрезы и фасады позволяют проверить конструктивные узлы; планы фундаментов и чердака детализируют расположение связей.
Юридическая и строительная готовность: проект содержит паспорт, ведомость чертежей. Может использоваться для получения разрешения на строительство, расчёта сметы и закупки материалов.
Адаптация: при необходимости документация может быть конвертирована в AutoCAD/Revit и доработана под другой участок.
Итог: проект бани готов к передаче в работу – от заливки фундамента до подключения теплого пола и канализации.
