Разработан проект двухэтажного модульного здания, являющегося частью базы отдыха. Здание предназначено для размещения гостевых номеров с комфортными условиями: каждый номер имеет собственный выход на открытую террасу и прямой доступ к сауне (парная, помывочная). Общая площадь помещений — около 466 м², из них жилая (гостиничные номера) — 151 м², нежилая (холлы, сауна, технические помещения) — 294 м². Размеры в осях — 11 850 × 14 110 мм.
Конструкция — каркасная из бруса сечением 50×150 мм и 50×100 мм. Утепление — пенополиуретан (50 мм) и рулонная базальтовая вата КНАУФ (100–150 мм). Наружная отделка — фасадные панели, кровля — профлист с утеплением. Внутренняя отделка: натяжные потолки, стеновые панели, чистовая отделка полов. Фундамент — свайный с обвязкой брусом 50×200 мм.
Проектная документация включает архитектурные решения (АР) и конструктивную часть (КД). Формат — 76 страниц PDF.
Для реализации базы отдыха предложено модульное решение, позволяющее быстро собирать здание на участке. В проекте проработаны:

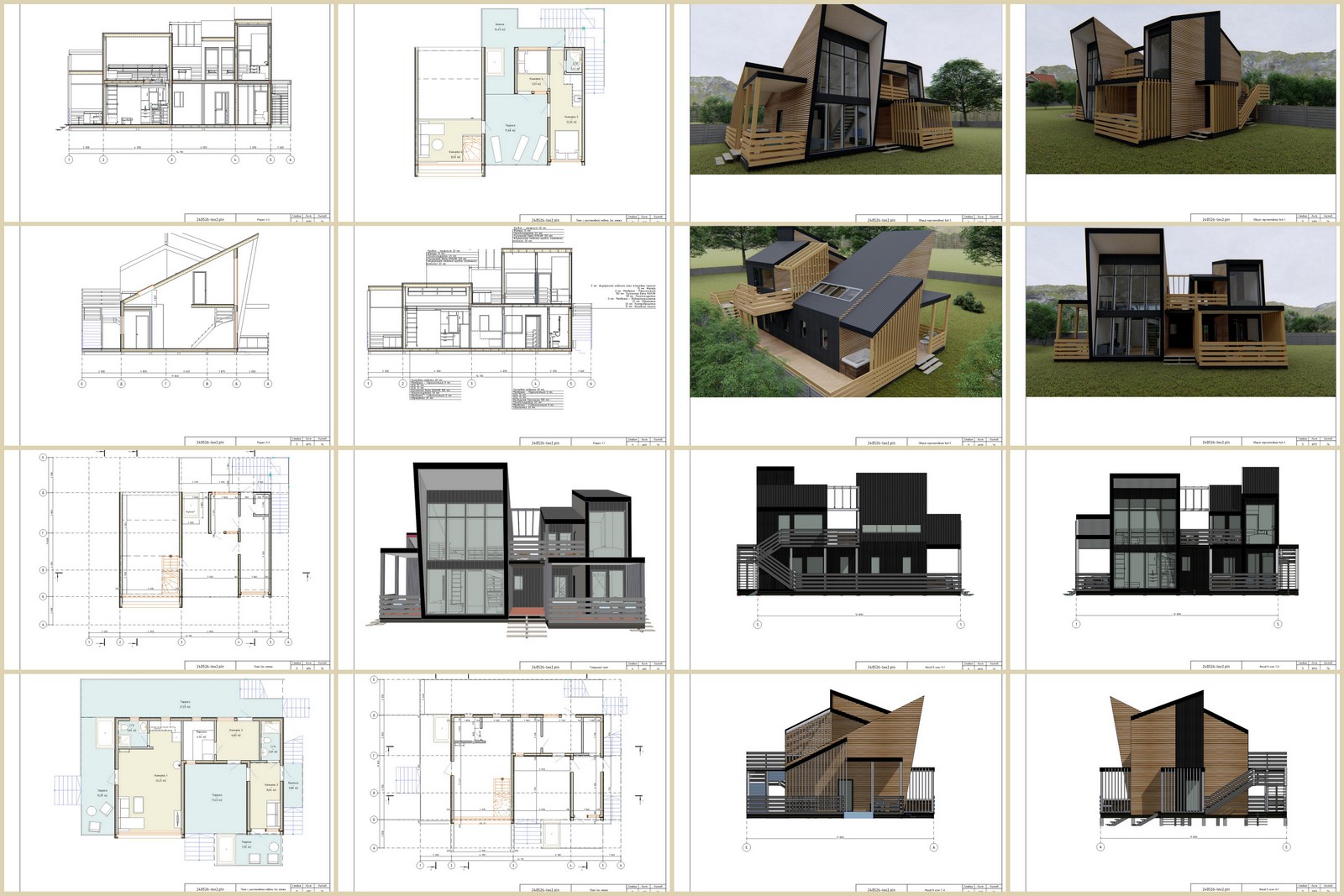

Архитектурная часть (листы АР1-АР19): планы 1-го и 2-го этажей, расстановка мебели в номерах, фасады по осям 1-3, А-Г, 3-1, Г-А; разрезы 1-1, 2-2, 3-3; общие перспективные виды. Каждый номер зонирован так, чтобы обеспечить приватность и удобный выход на террасу. Пути движения к сауне отделены от транзитных коридоров.

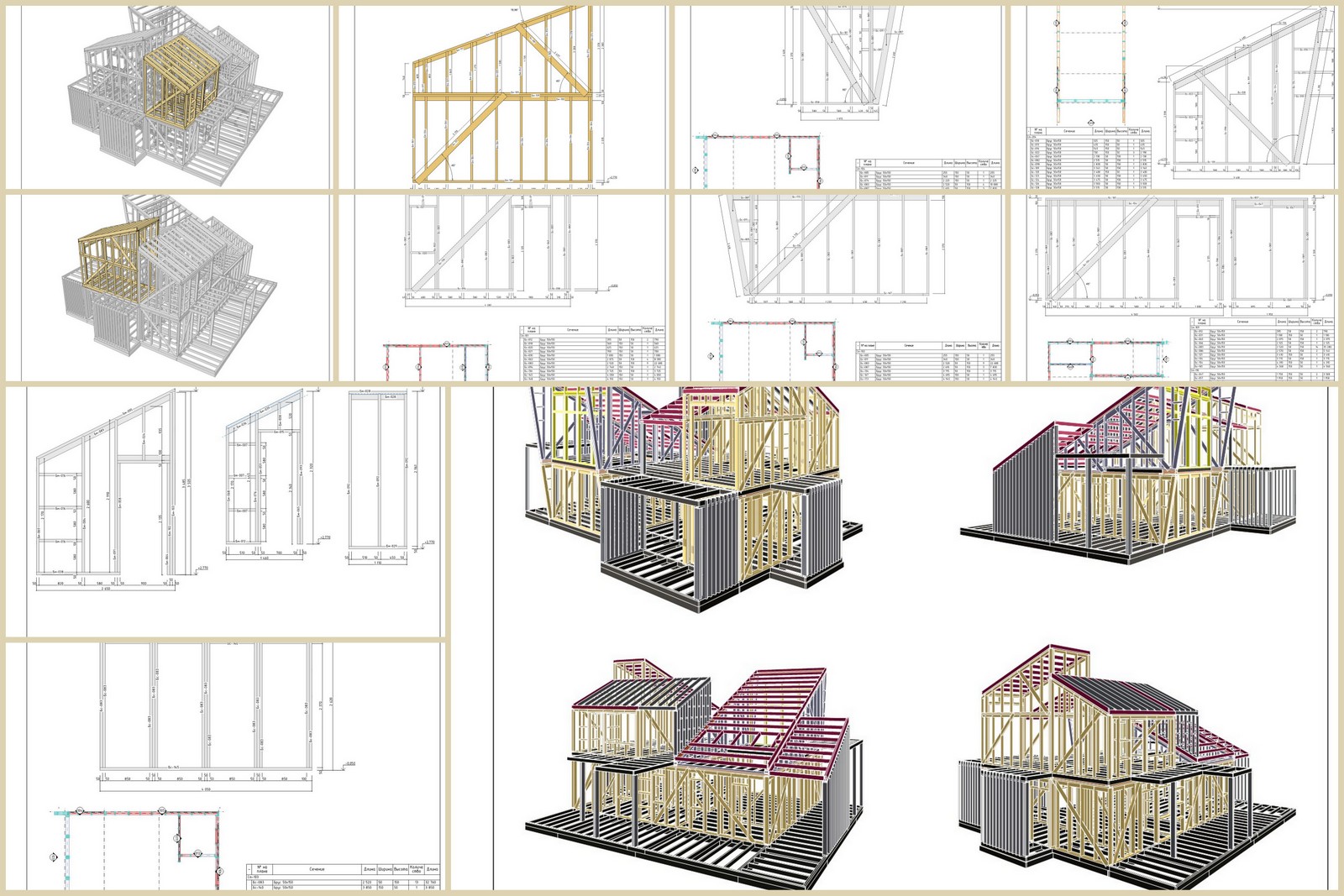

Конструктивная часть (КД1-КД40): схема свайного поля с указанием всех свай; схема обвязки свай брусом; спецификации всех элементов обвязки (более 150 позиций); схемы сборки несущих стен (Ст-101 … Ст-207); схемы сборки перекрытий и стропильной системы; детальные схемы модулей М1 и М2 с разбивкой по позициям (пол, стены, кровля); полные ведомости материалов с объёмами (м³) и площадями (м²) для каждого слоя (утеплитель, обрешётка, мембраны, фанера, ОСБ).
Заказчик получает комплект рабочей документации, готовый к передаче в производство модулей и последующему монтажу на участке. Результаты включают:
Полные спецификации материалов: отдельно по балкону, кровле, полу 1-го этажа, полу террасы, внешним стенам, перегородкам. Сведены общие объёмы бруса 50×100 (523 760 п.м.), 50×150 (2 204 090 п.м.), 50×200 (442 950 п.м.).
Схемы сборки модулей (М1 и М2) с указанием раскладки бруса для стен, полов и кровли — для каждого модуля дана таблица позиций с длинами.
База отдыха готова к строительству: номера с террасами и доступом к сауне спроектированы в соответствии с требованиями к гостевым комплексам. Предусмотрены помещения под инженерные системы (вентиляция, водоснабжение).
Формат поставки: PDF-файл (76 страниц). По требованию возможна адаптация под конкретный участок и выпуск чертежей в AutoCAD / Revit.
Проект позволяет начать производство модулей, закупку материалов и строительство «под ключ» в короткие сроки.
