Описание

Заказчик — производственная компания, занимающаяся изготовлением уличных спортивных комплексов. Передо мной стояла задача: разработать полный комплект конструкторской документации на спортивный комплекс «Воркаут» (турники, брусья, лестница, площадка для пресса) для запуска в серийное производство.

Ключевые требования заказчика:

Комплекс должен быть безопасным (ГОСТ Р 52301-2013).

Все детали должны быть технологичны для изготовления на лазерном труборезе.

Конструкция должна собираться на месте без сварки — только на болтовых соединениях.

Чертежи должны быть оформлены по ЕСКД, с полной спецификацией.

Срок — 7 дней. Я взялся за проект, понимая, что это мой первый подобный комплекс, но с задачей справился.

Решение

Проанализировал аналоги и требования безопасности. Определил оптимальные сечения труб.

Выполнил 3D-модель всего комплекса в КОМПАС-3D. Проработал все узлы: крепление турников к стойкам, соединение лестницы, площадку для пресса с фанерным основанием.

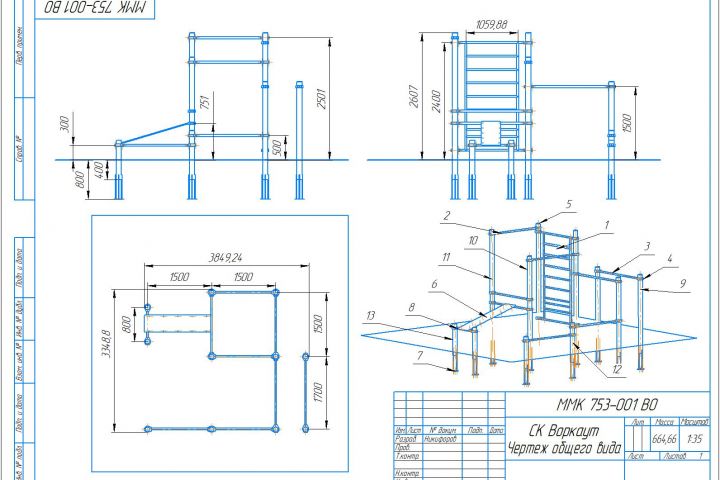

Разработал чертёж общего вида (формат А2) со всеми габаритами и позициями.

Сделал деталировку: чертежи каждой детали для лазерного трубореза. Учёл толщину стенки трубы, компенсацию на сварку и притупление острых кромок.

Оформил спецификацию по ГОСТ 2.108-68

Результат

Полный комплект КД передан заказчику.

Чертежи готовы к передаче в производство: лазерный труборез и гибочный станок работают по ним без доработок.

Презентация проекта
