Описание

Разработан полный комплект конструкторской документации (КД) для производства детской песочницы в виде корабля.

Решение

Состав проекта:

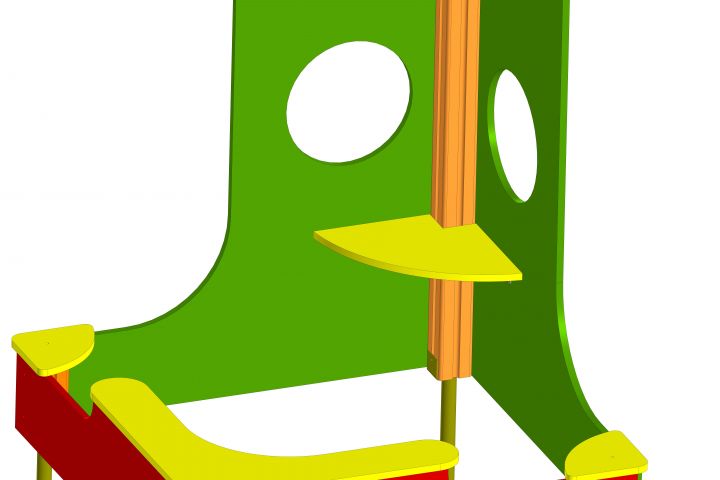

3D-модель сборки в КОМПАС-3D (все элементы: корпус, мачта, штурвал, паруса, скамейки).

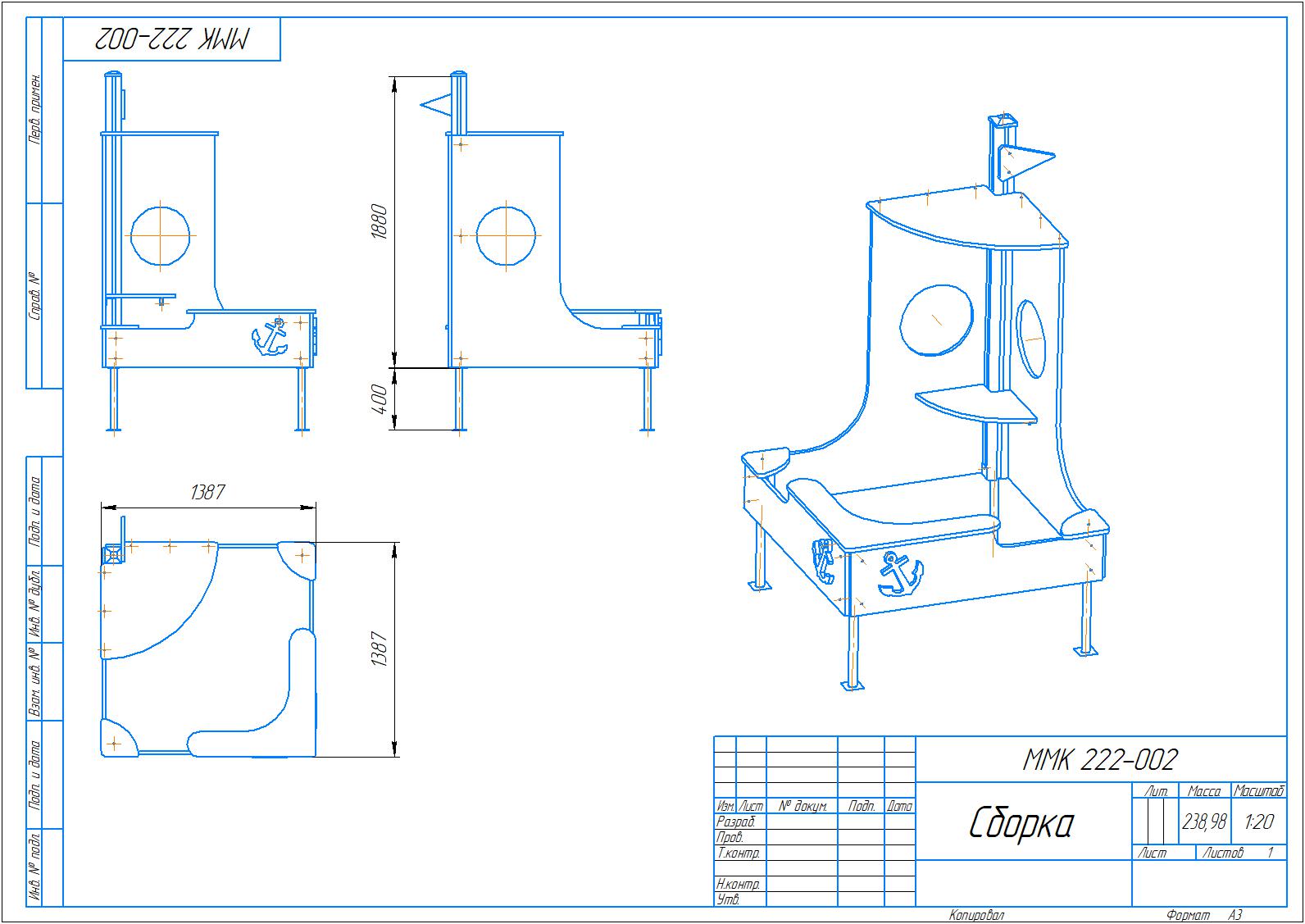

Чертёж общего вида (формат А1).

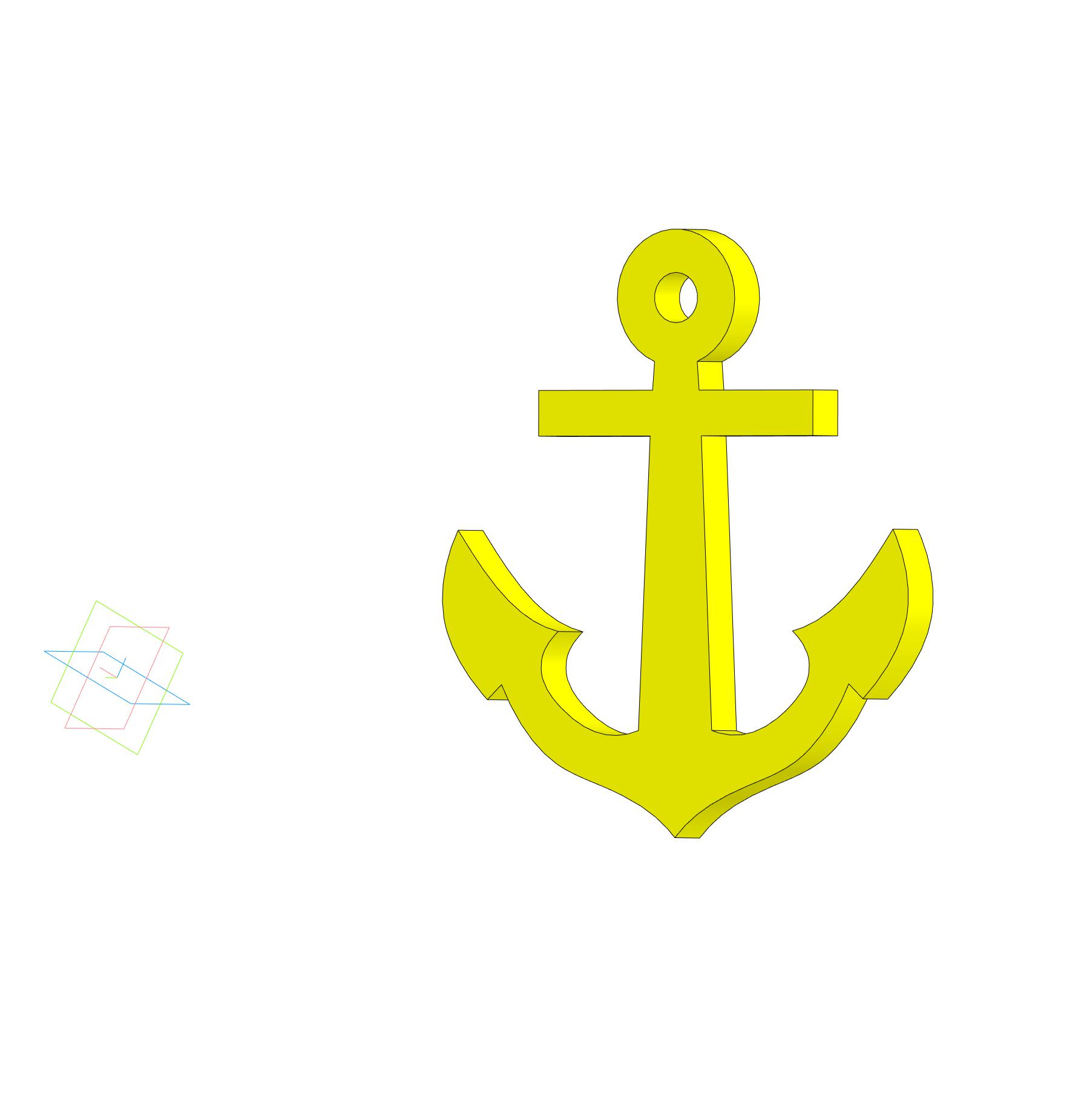

Чертежи всех деталей: борта из фанеры/доски, каркас из профильной трубы, декоративные элементы (якорь, флаг).

Спецификация по ГОСТ 2.108-68 (с разделением на металлические, деревянные и покупные изделия).

Технические требования (обработка древесины, сварка, покраска, безопасность).

Особенности проекта:

Конструкция рассчитана на детей от 1 года.

Материалы: профильная труба (каркас), влагостойкая фанера (борта и декор), брус (мачта).

Металлические детали проектировались с учётом последующей обработки (порошковая покраска, скругление углов).

Все деревянные элементы имеют скруглённые углы и прошли виртуальную проверку на безопасность (отсутствие острых кромок, заусенцев) .

Предусмотрена возможность бетонирования опор для устойчивости

Результат

Комплект КД полностью готов к передаче в производство. Конструкция модульная, легко масштабируется под разные размеры (от 1,2×1,2 м до 1,5×1,5 м и более)

Презентация проекта
