Разработка КД металлического каркаса двухмаршевой лестницы на второй этаж

Описание

Разработать полный комплект конструкторской документации (КД) на металлический каркас двухмаршевой лестницы с поворотной площадкой для частного дома.

Исходные данные:

Высота подъёма (пол–пол): 3150 мм

Размеры проёма в перекрытии: 2400×3300 мм

Ширина лестничного марша: 1000 мм

Конструктивная схема: каркас из профильной трубы

Решение

Что выполнено:

3D-модель каркаса в КОМПАС-3D (сборка всех элементов).

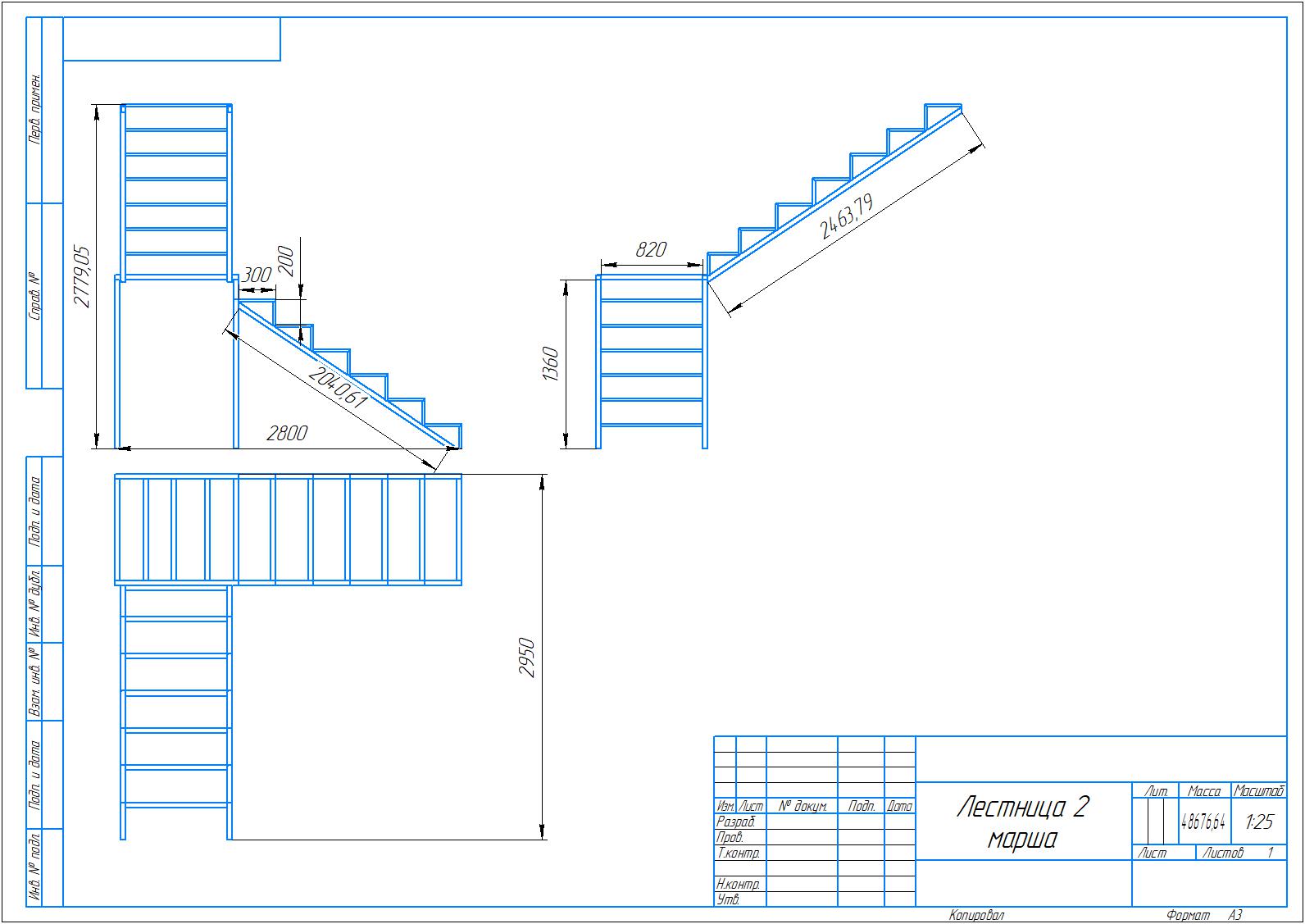

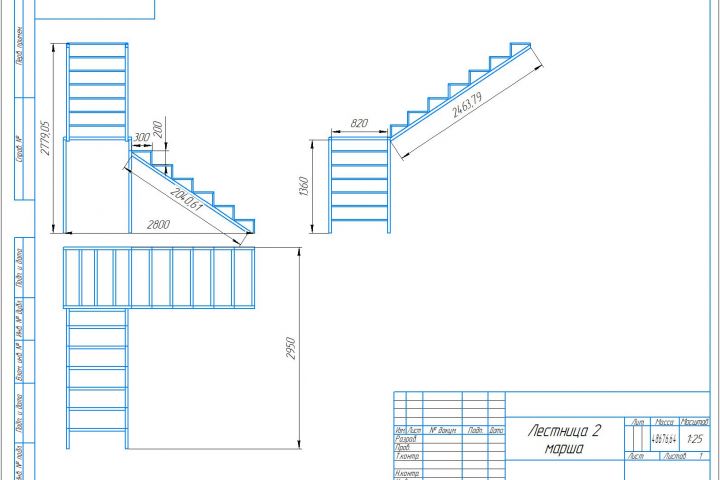

Сборочный чертёж лестницы — общий вид, разрезы, узлы.

Чертежи деталей — деталировка всех элементов каркаса (косоуры, площадка, рёбра жёсткости, крепления).

Спецификация по ГОСТ 2.108-68 — полный перечень деталей и материалов.

Технические требования — на сварку, обработку, покраску.

Результат

Готовый комплект КД, переданный заказчику в форматах CDW, PDF, DXF. По чертежам изготовлен и смонтирован каркас, отклонений от проекта нет.

Презентация проекта
