Разработать полный комплект конструкторской документации на ёмкость для розлива глицерина объёмом 250 литров. Изделие предназначено для работы с вязкой жидкостью, материал — нержавеющая сталь (пищевая). Все детали изготавливаются методом лазерной резки и вальцевания.

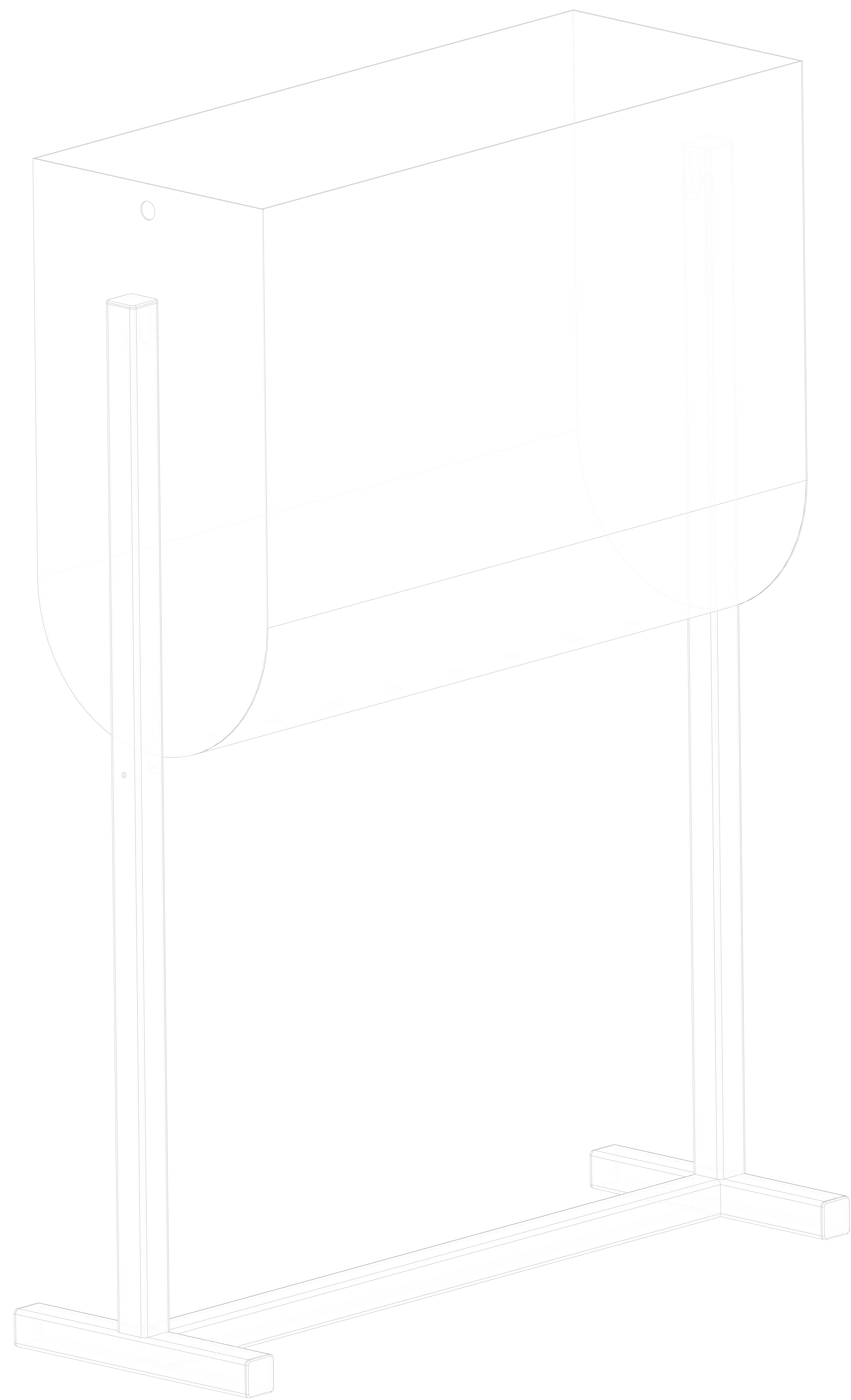

3D-модель ёмкости в сборе (КОМПАС-3D) — корпус, крышка, сгоны.

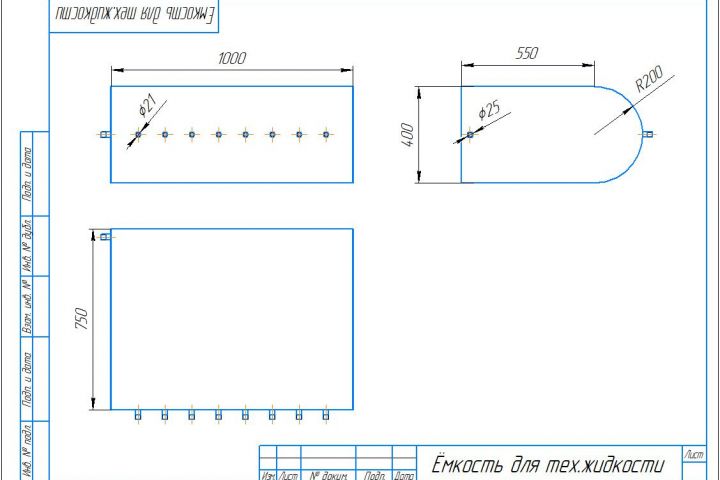

Чертёж общего вида (формат А3) — разрезы, узлы, позиции.
Чертежи деталей:
Корпус (цилиндрическая часть с развёрткой для вальцевания)
Дно скруглённое (развёртка сегментов / цельная заготовка)
Крышка съёмная (с фланцем, уплотнительной канавкой)
Сгоны (8 шт.) — чертежи под вварку

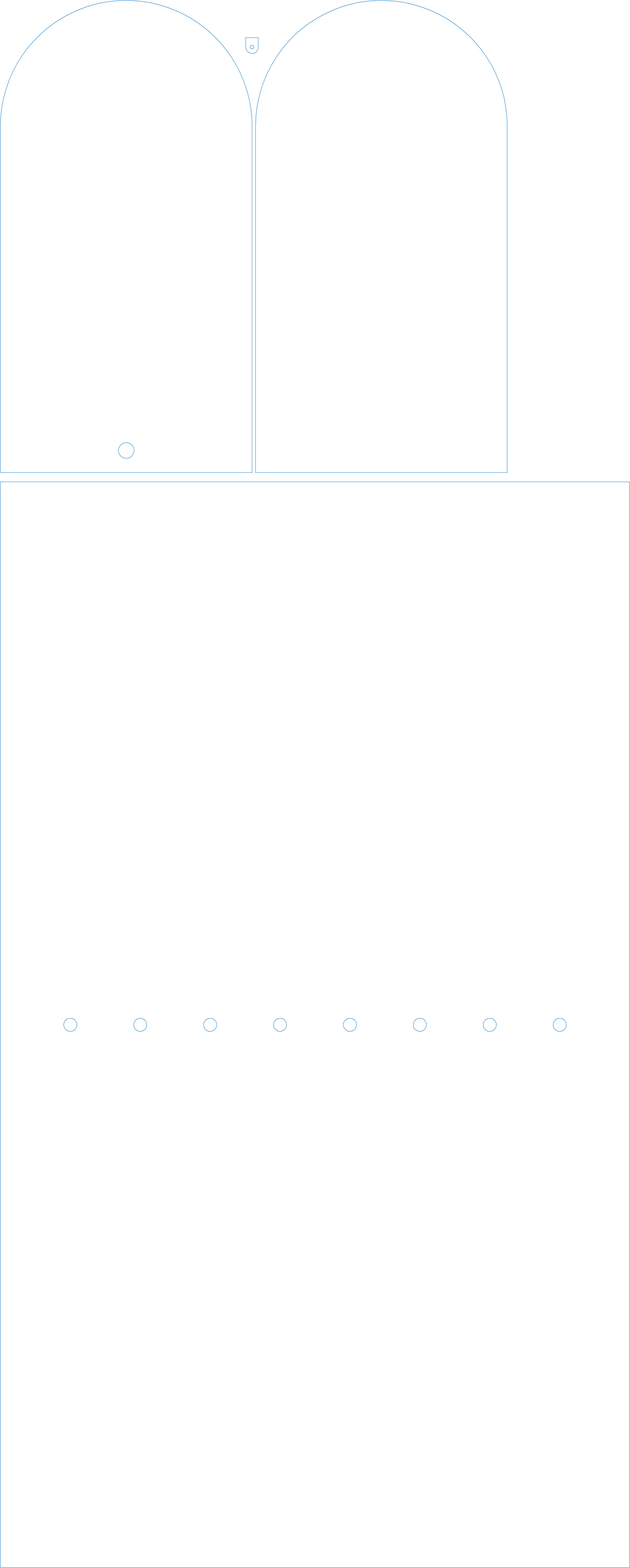

Подготовка чертежей для лазерной резки — все плоские детали переведены в DXF с развёртками.
Технические требования — на сварку (аргон), зачистку швов, обработку кромок, испытания на герметичность.
Конструктивные решения:
Дно скруглённое — обеспечивает полный слив вязкой жидкости без застойных зон.
8 сгонов снизу — позволяет одновременно подключать несколько линий розлива или быстро опорожнять ёмкость.
Полный комплект КД, переданный заказчику. По чертежам изготовлена опытная партия ёмкостей, все детали совместились без подгонки. Развёртки для лазера легли точно, вальцевание выполнено без перекосов.
