Спроектировать надёжную уличную лестницу с площадкой и перилами, устойчивую к атмосферным воздействиям, с современным внешним видом. В качестве заполнения площадки и ступеней заказчик выбрал перфорированную сетку — для лёгкости и оригинального дизайна.
Разработана 3D-модель лестницы в КОМПАС-3D (общий вид, каркас, узлы крепления).

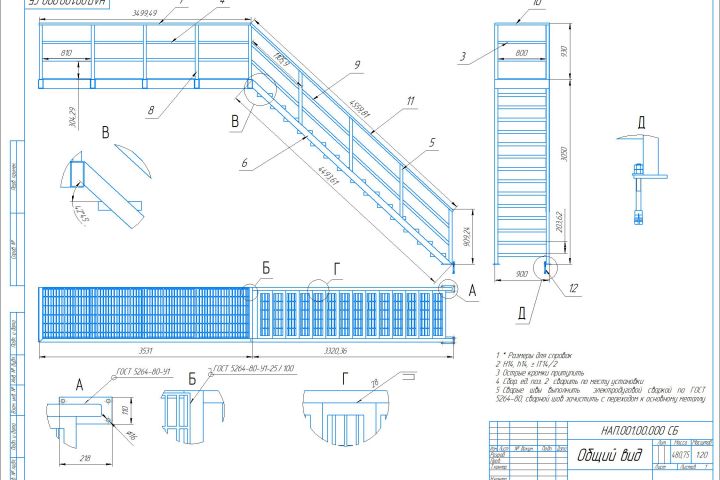

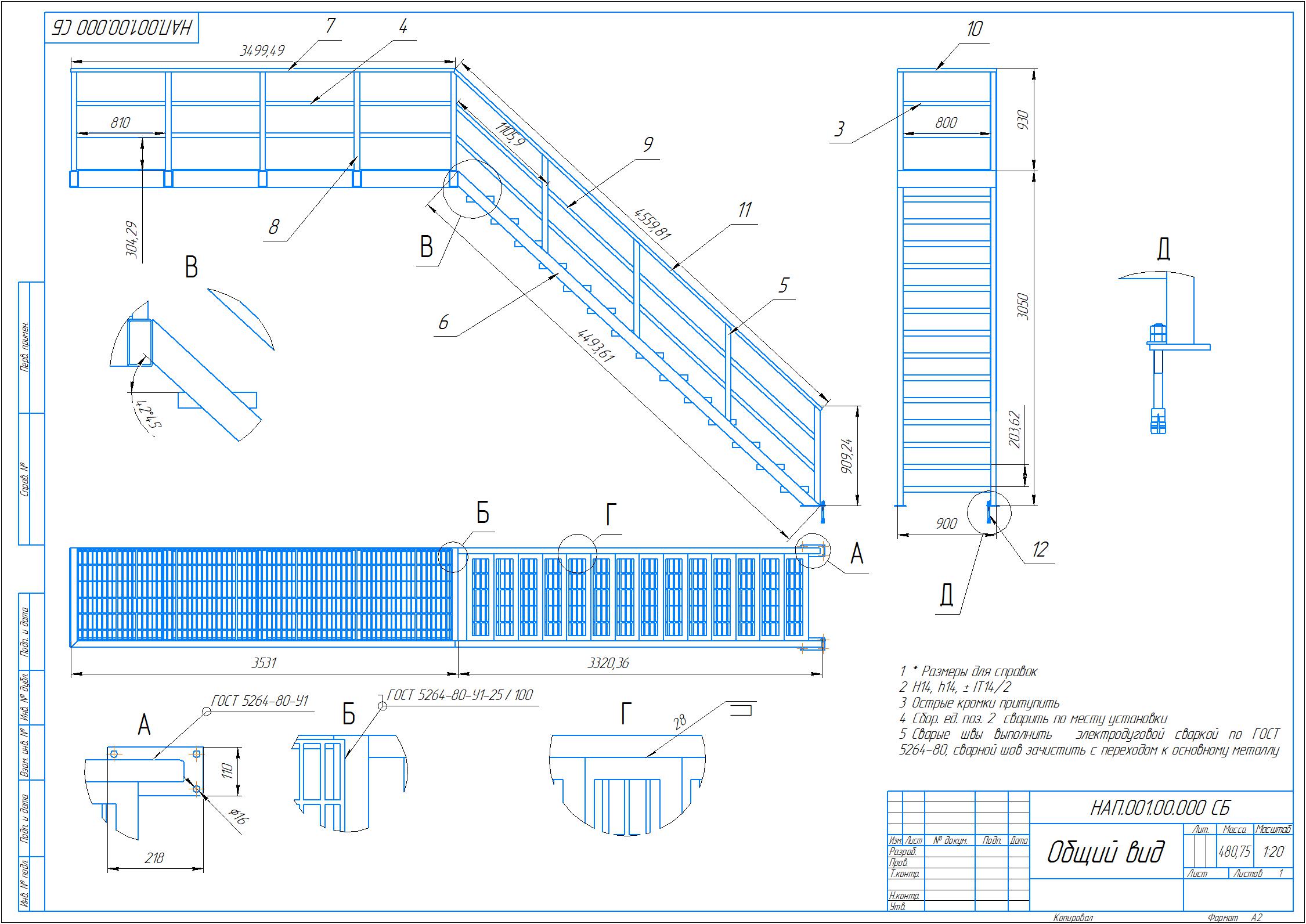

• Выполнен чертёж общего вида с размерами и спецификацией.
• Подготовлены чертежи деталей: косоуры, площадка, ступени, каркас перил.
• Разработана схема крепления перфорированной сетки к каркасу перил.
• Подготовлены технические требования по сварке, антикоррозийной обработке и монтажу.
Расчёт лестницы выполнен с учётом уличной эксплуатации (снеговая нагрузка, перепады температур).
• Предусмотрены закладные детали для бетонирования опор.
• Перфорированная сетка — практичное решение: не задерживает воду, не требует сложного ухода, даёт визуальную лёгкость.
Комплект конструкторской документации передан заказчику. Все детали подошли, монтаж выполнен без доработок.
