Проект отопления для частного объекта (коттедж)

Описание

Заказчиком была поставлена задача разработать проект отопления в двухэтажном частном доме для круглогодичного проживания, расположенном в подмосковном коттеджном посёлке. Работу необходимо было выполнить в ограниченные сроки и с учётом решений, принятых и утверждённых в уже готовом дизайн-проекте.

Решение

Для решения этой задачи были проведены предварительные мероприятия - тщательное обследование объекта; подробное ознакомление с дизайн-проектом; согласование состава и объёмов материалов, изделий и оборудования; выполнение необходимых инженерных расчётов; подготовка и согласование эскизов отдельных сложных узлов и важных фрагментов систем. На основании всего этого был разработан, согласован и утверждён инженерный проект отопления, в состав которого вошли системы радиаторного отопления, конвекторного отопления и система "Тёплый пол".

Результат

Опытная и надёжная бригада монтажников, которая уже не раз занималась реализацией моих проектов, выполнила весь комплекс монтажных и пусконаладочных работ на объекте, включая необходимые технические испытания инженерных систем. Претензии со стороны заказчика и дизайнеров отсутствуют.

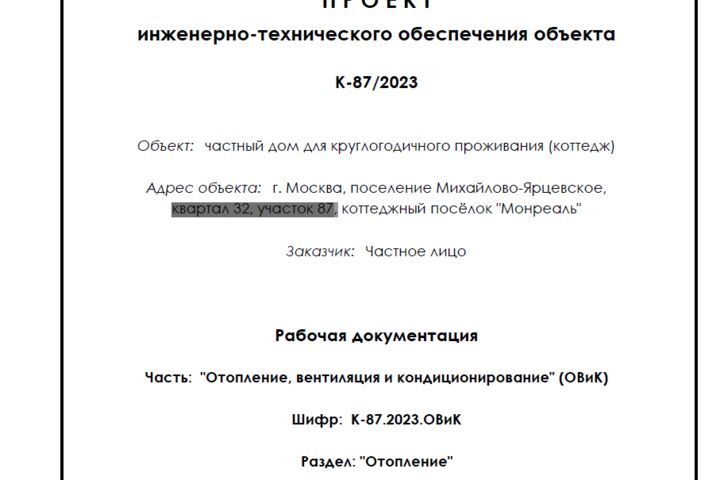

Здесь представлены лишь отдельные фрагменты инженерного проекта отопления, полный состав которого состоит из 20 листов и который включает:

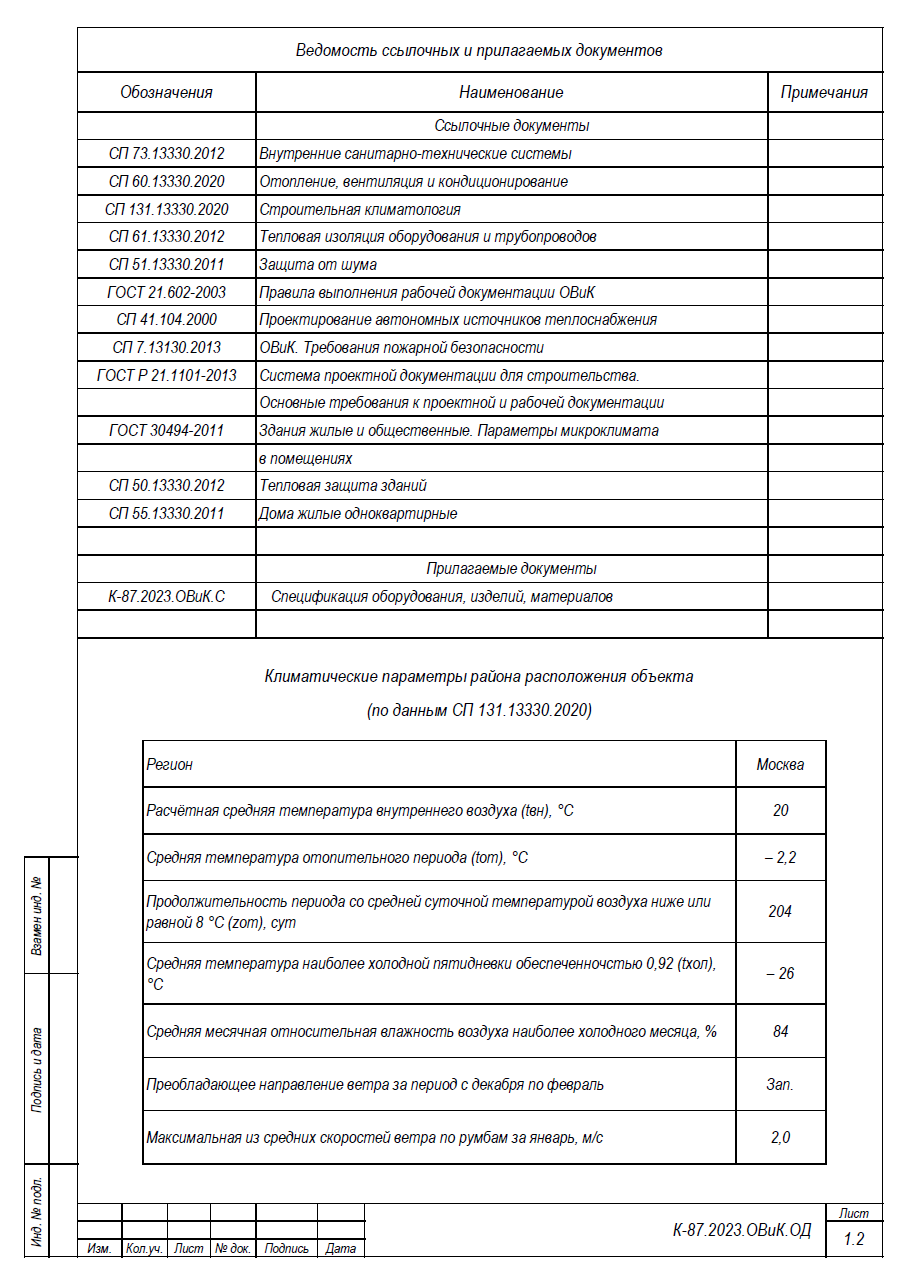

- ссылки на требования действующих нормативно-технических документов;
- анализ исходных технических характеристик объекта и Технических условий заказчика;
- описание структуры и принципов построения систем водоснабжения и канализации;

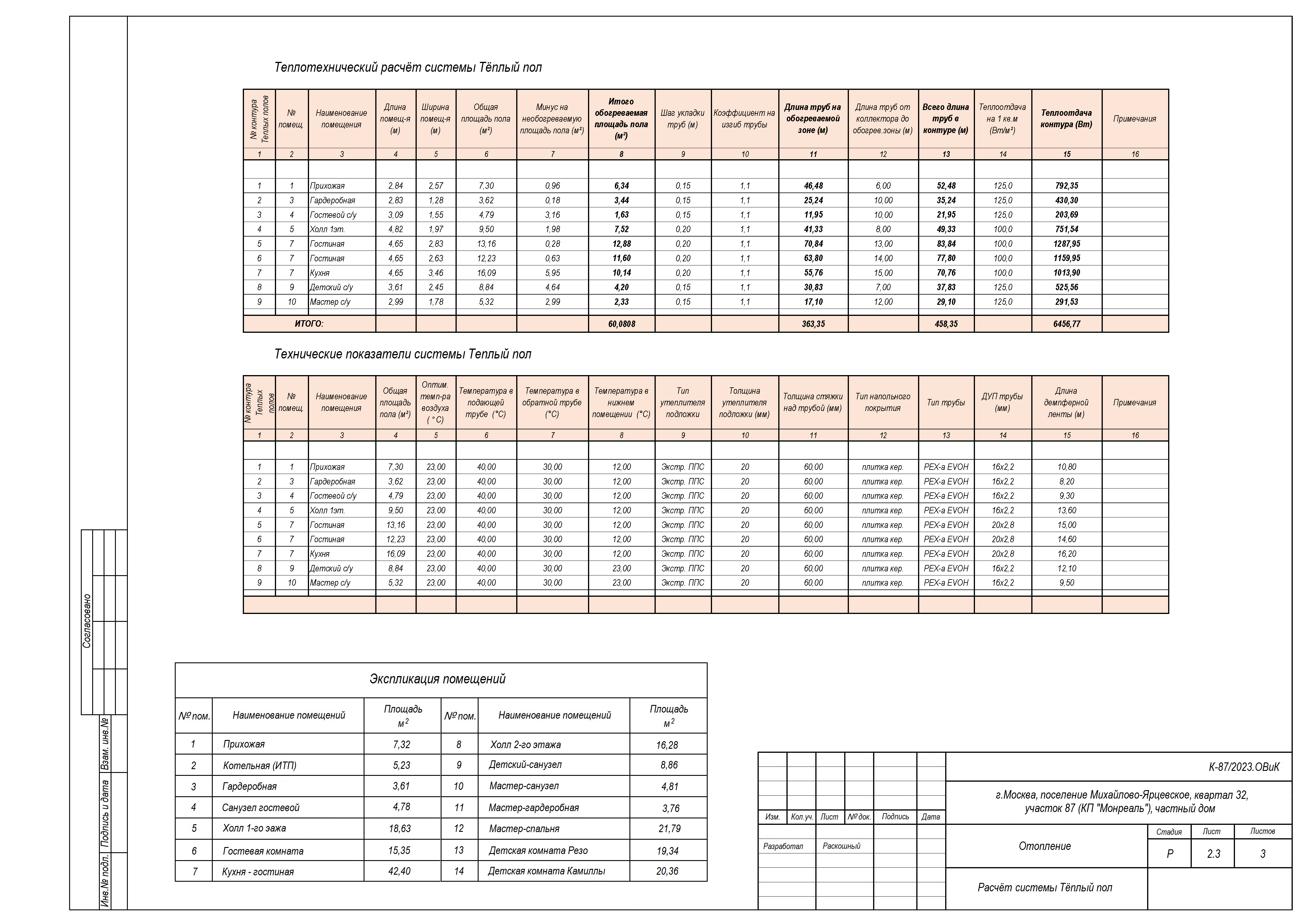

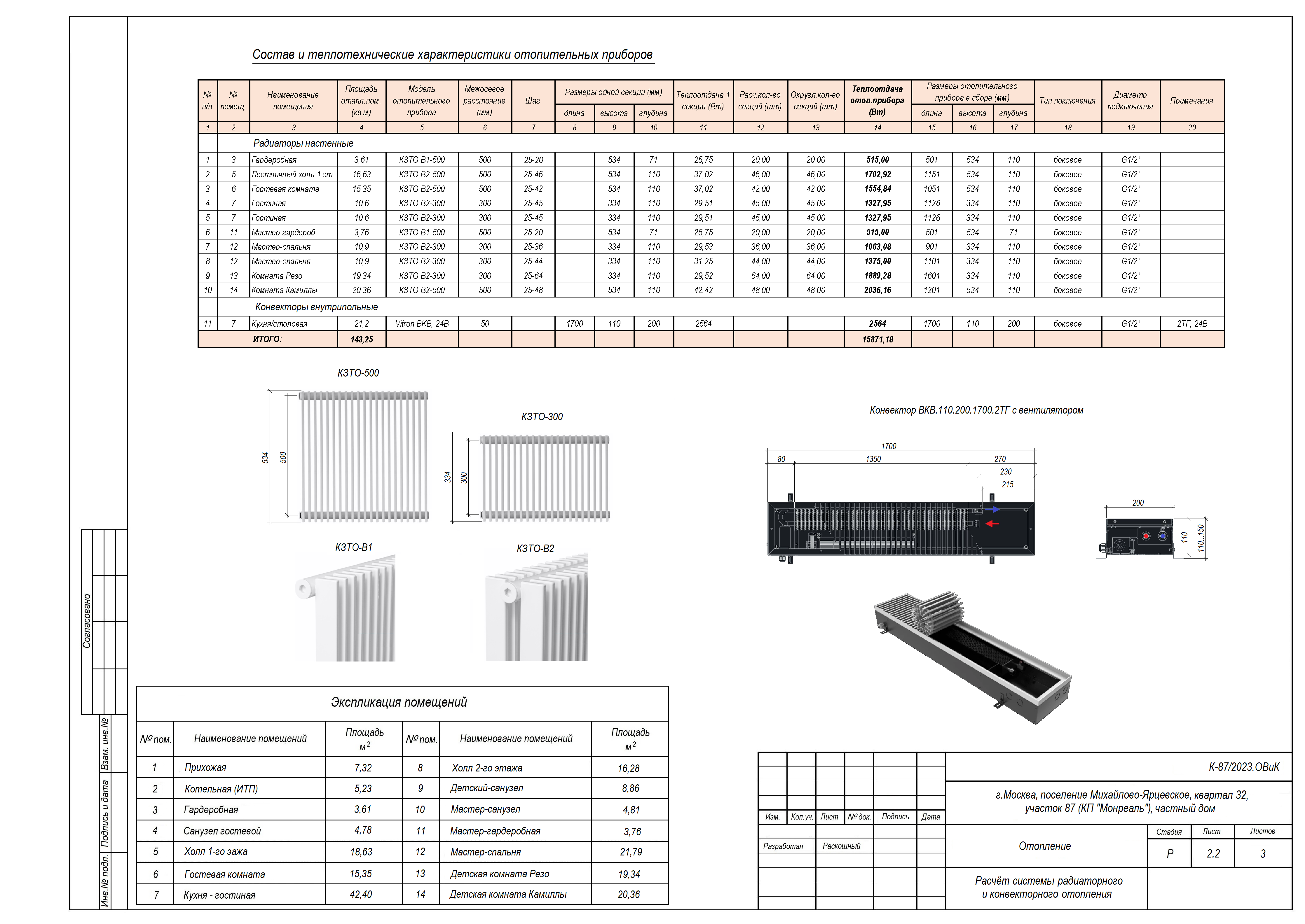

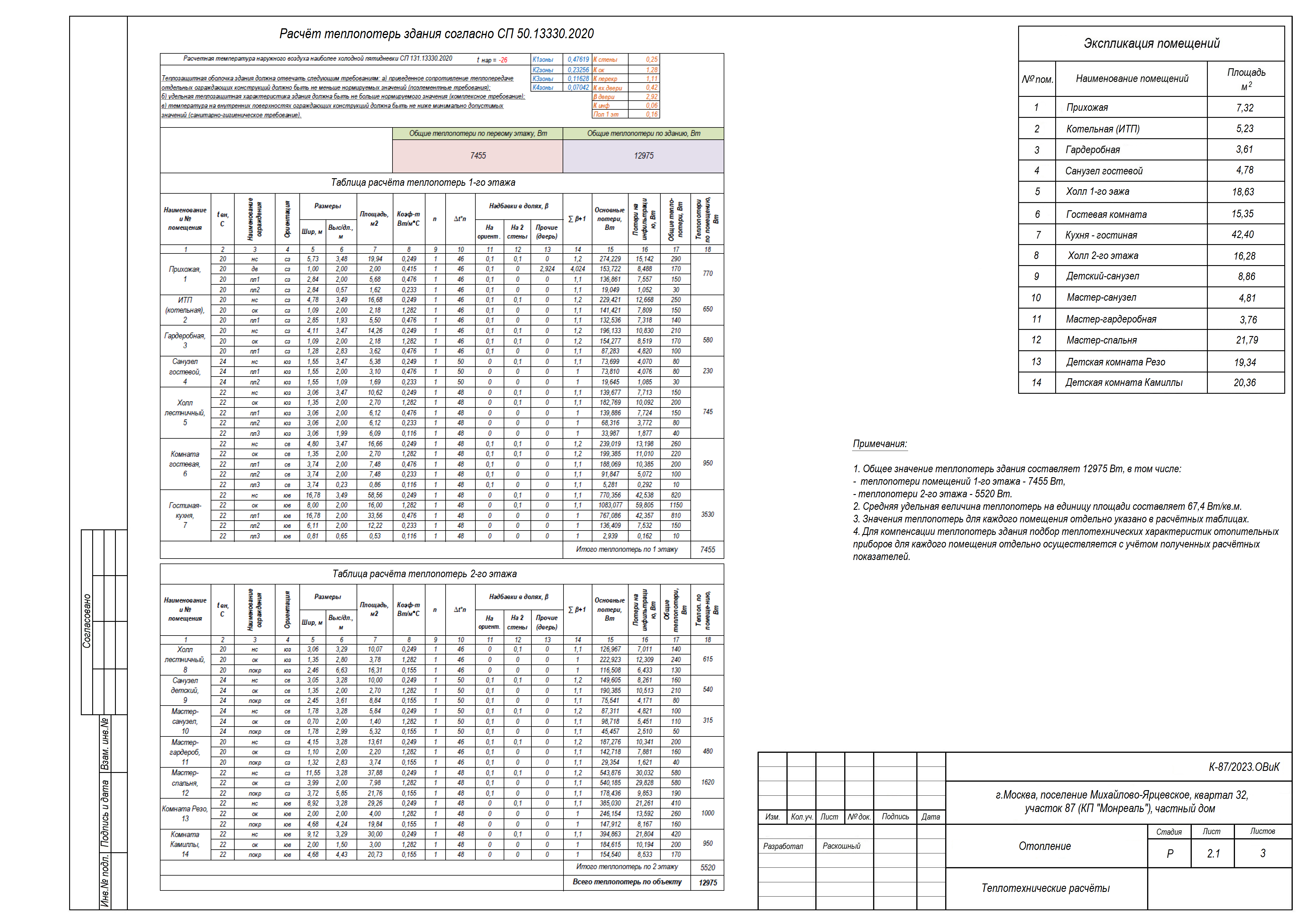

- технические расчёты инженерных систем;
- указания и рекомендации для монтажников;

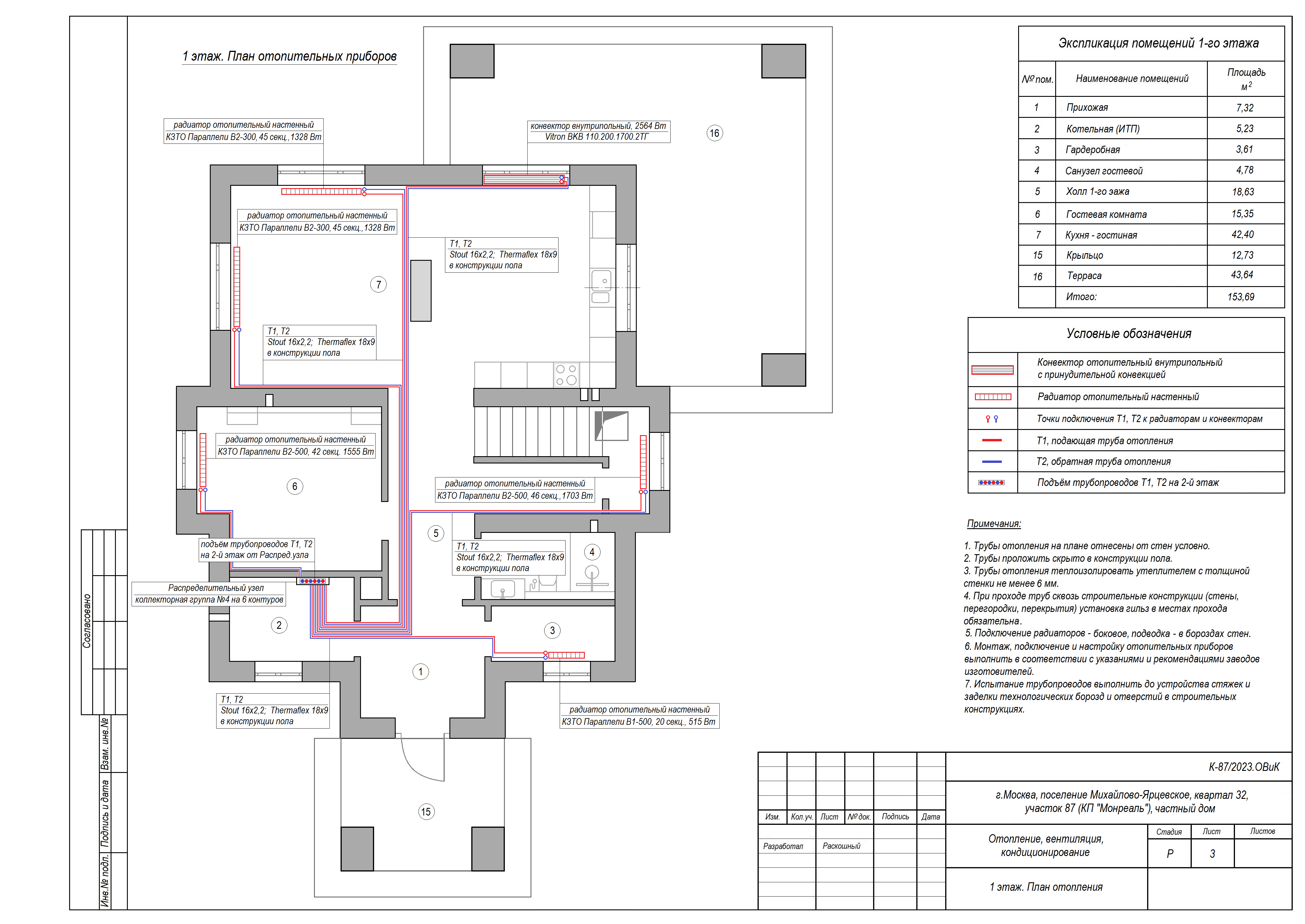

- планы системы радиаторного и конвекторного отопления отдельно для каждого этажа;

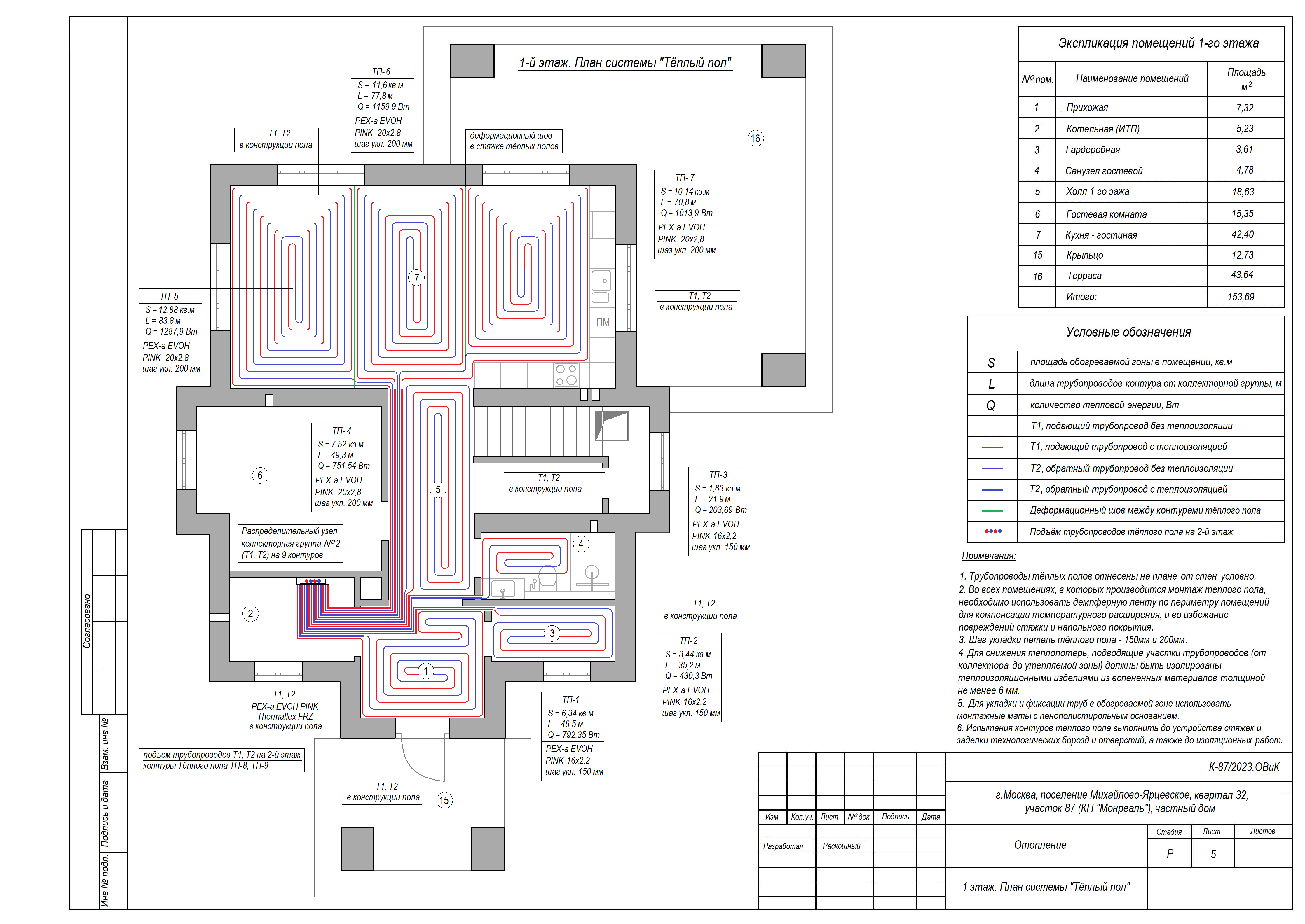

- планы системы Тёплый пол отдельно для каждого этажа;

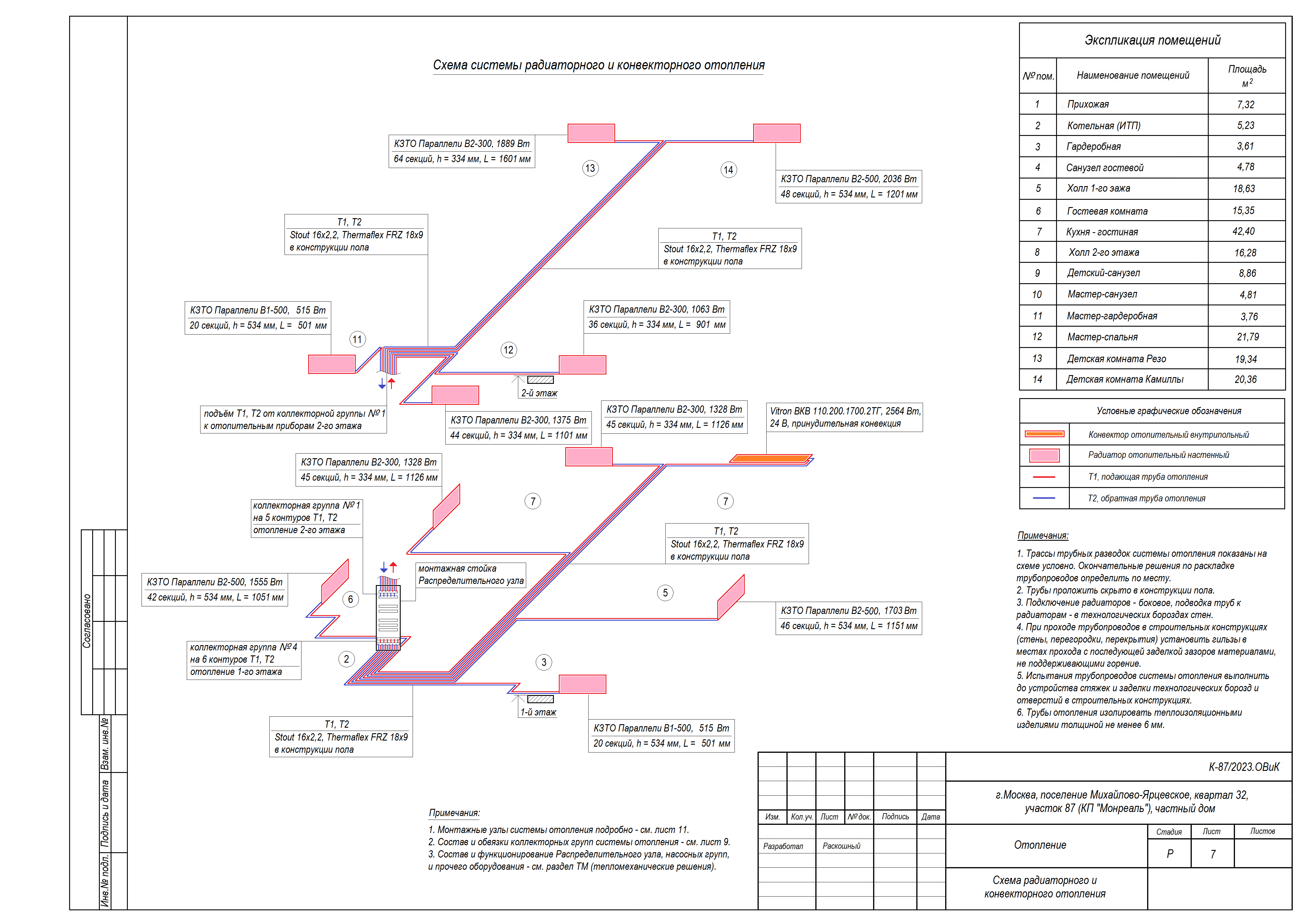

- схемы аксонометрические систем отопления;

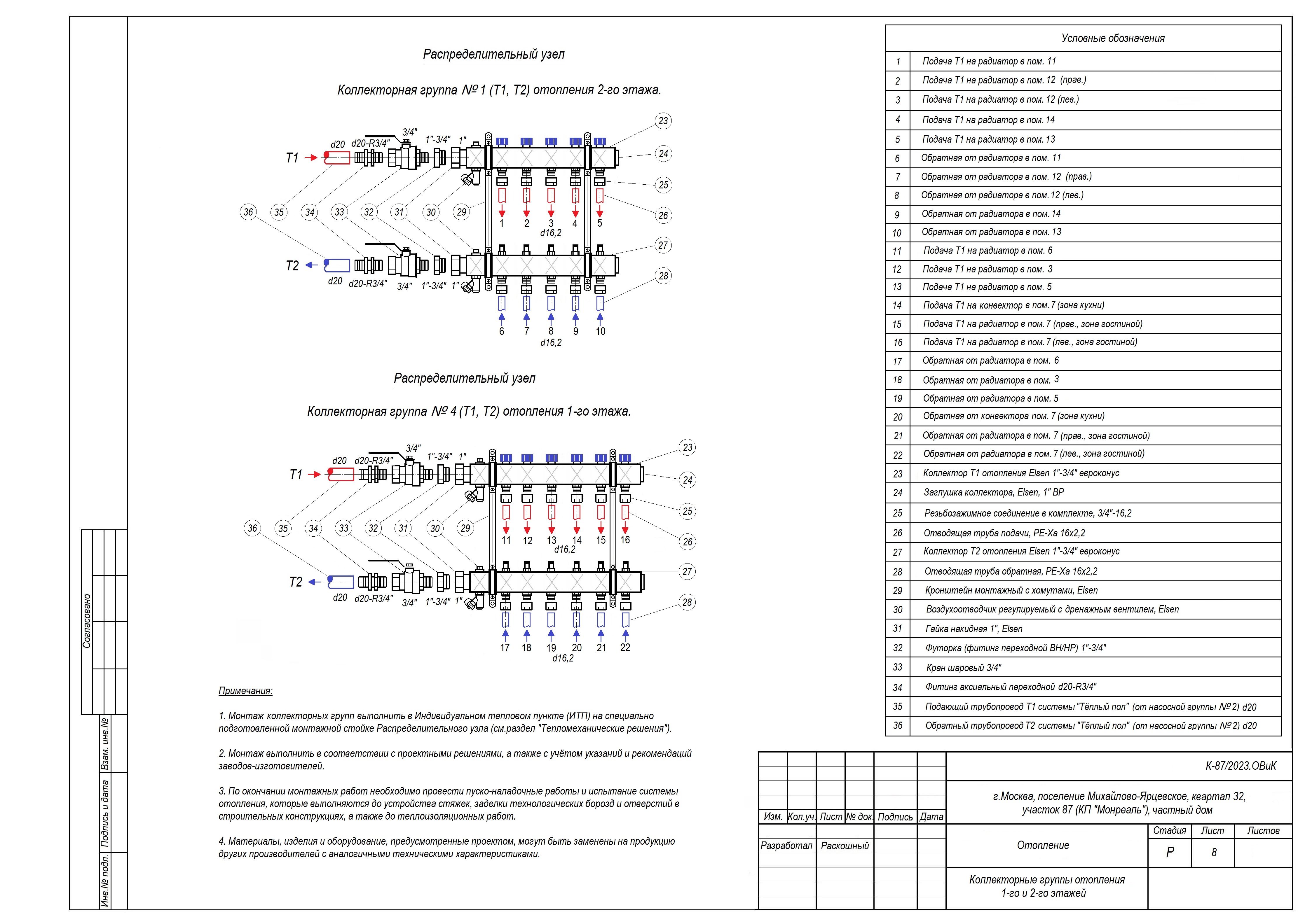

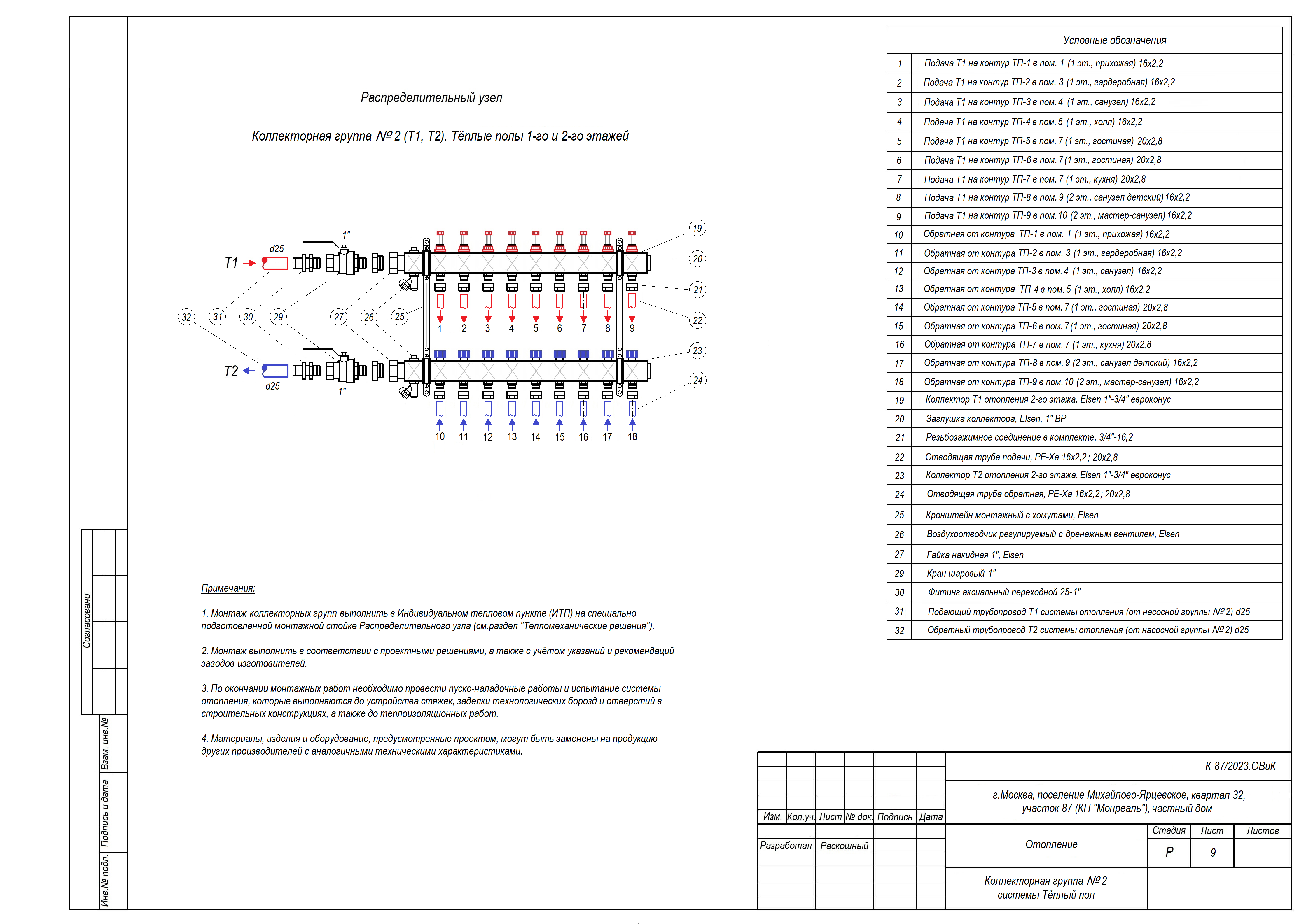

- схемы коллекторных групп систем отопления;

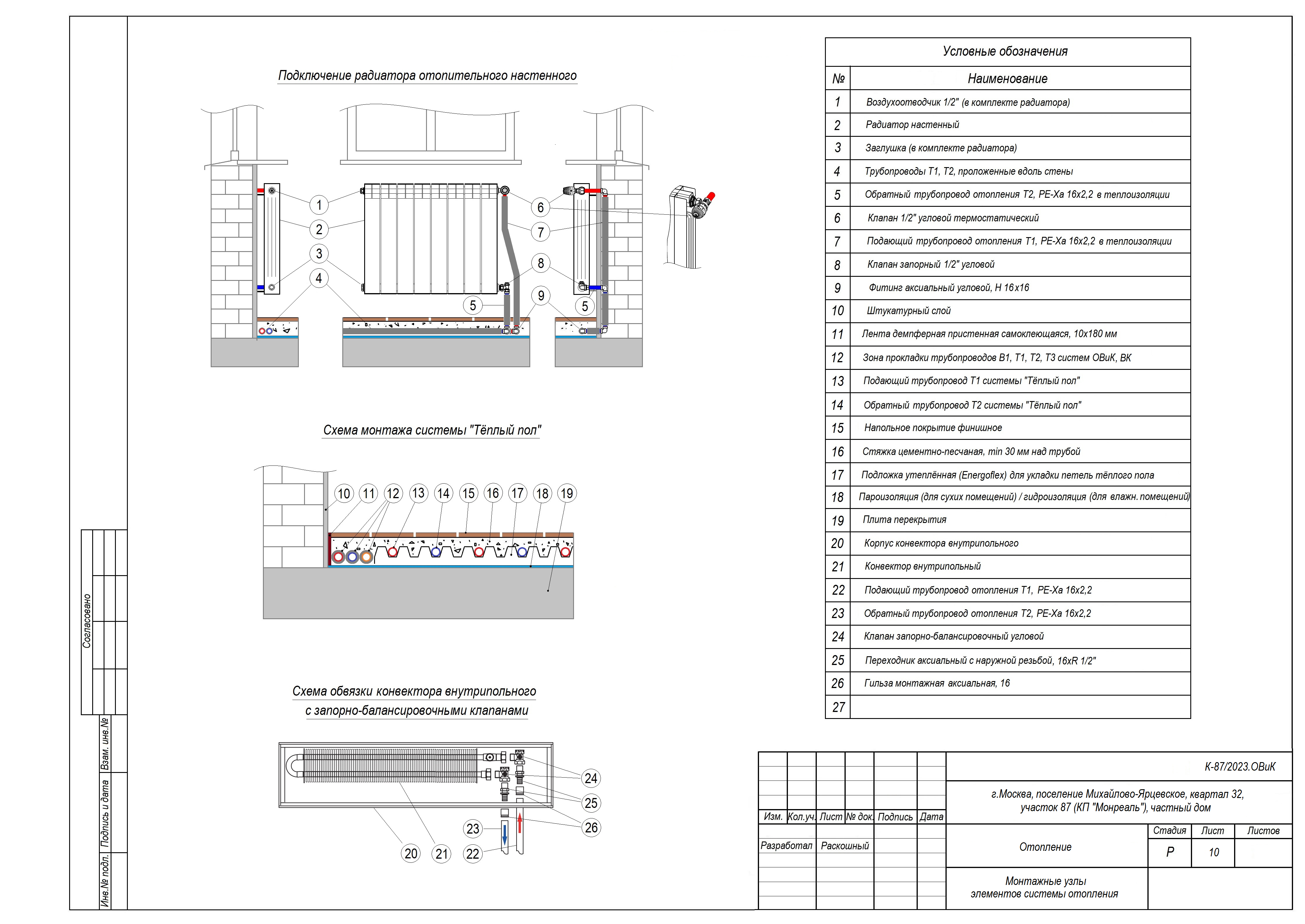

- схемы узлов подключения отопительных приборов и оборудования;
- спецификация материалов, изделий и оборудования.
