Заказчик поставил задачу разработать проект систем электрооборудования и электроосвещения (раздел "ЭОМ") в частном двухэтажном доме для круглогодичного проживания, расположенном в подмосковном коттеджном посёлке. Работу необходимо было выполнить в ограниченные сроки и с учётом решений, принятых и утверждённых в уже готовом дизайн-проекте.
Для решения поставленной задачи были проведены предварительные мероприятия - тщательное обследование объекта; подробное ознакомление с дизайн-проектом; согласование состава и объёмов материалов, изделий и оборудования; выполнение необходимых инженерных расчётов; согласование отдельных сложных узлов и важных фрагментов систем. На основании всего этого был разработан проект инженерно-технического обеспечения объекта, включающий несколько инженерных систем, входящих в общий состав раздела ЭОМ.
Опытная и надёжная бригада монтажников, которая уже не раз занималась реализацией моих проектов, выполнила весь комплекс монтажных и пусконаладочных работ на объекте. Претензии со стороны заказчика и дизайнеров не поступали.

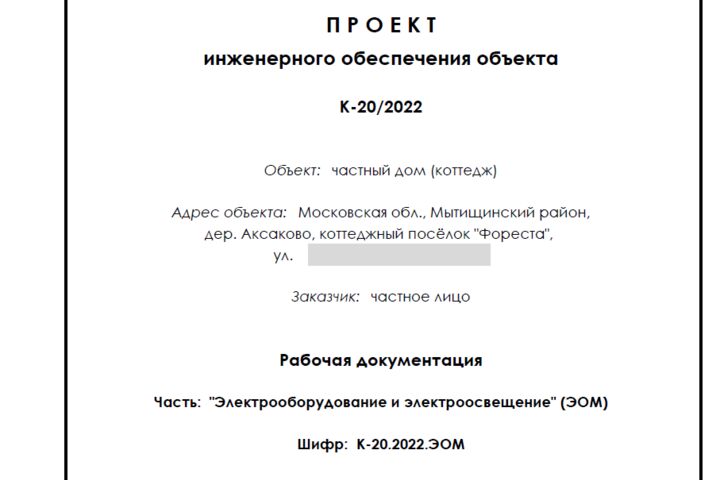

Здесь представлены лишь отдельные фрагменты систем инженерного проекта ЭОМ, полный состав которого состоит из 28 листов и который включает:

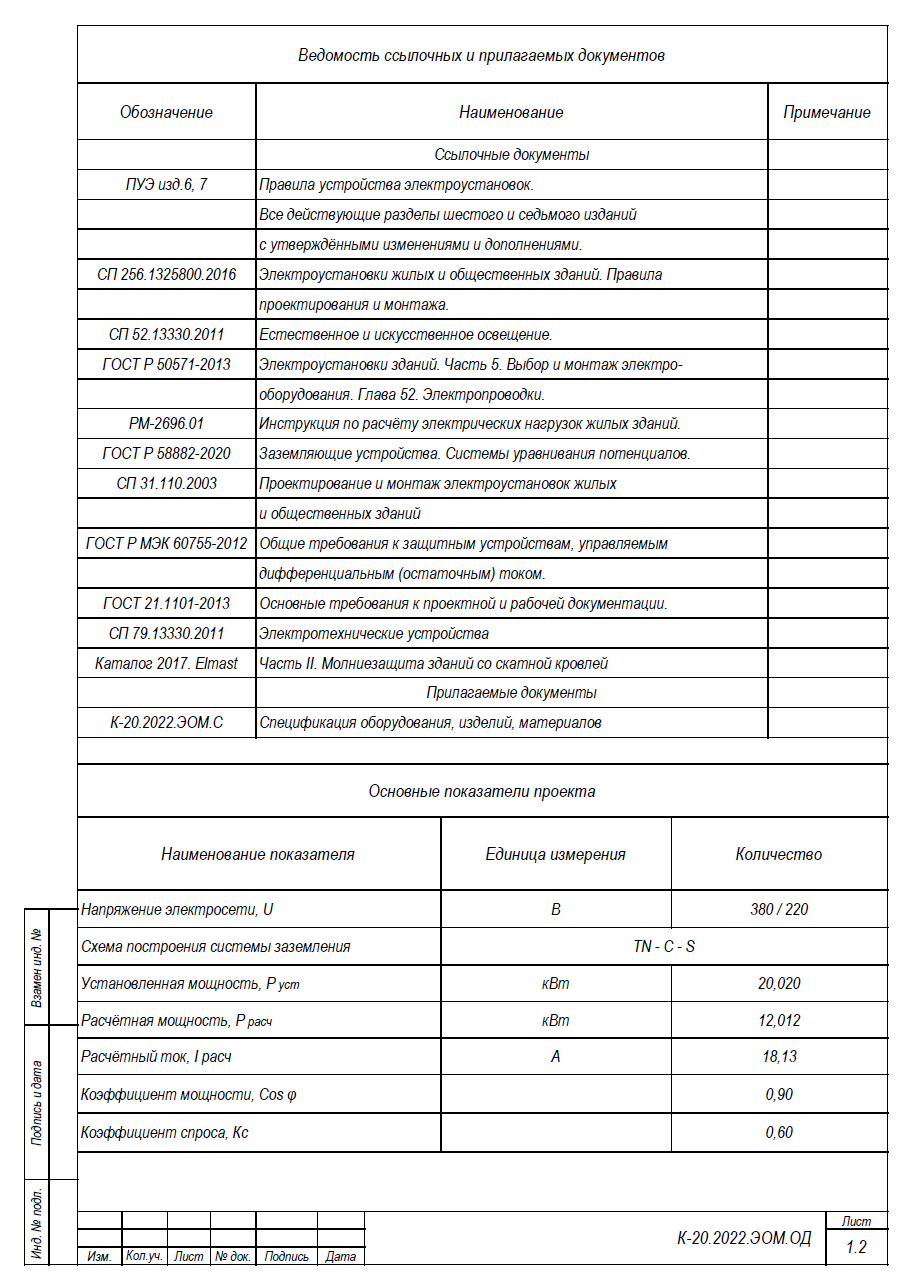

- общие данные объекта;
- описание структуры и принципов построения систем ЭОМ;
- указания и рекомендации для монтажников;

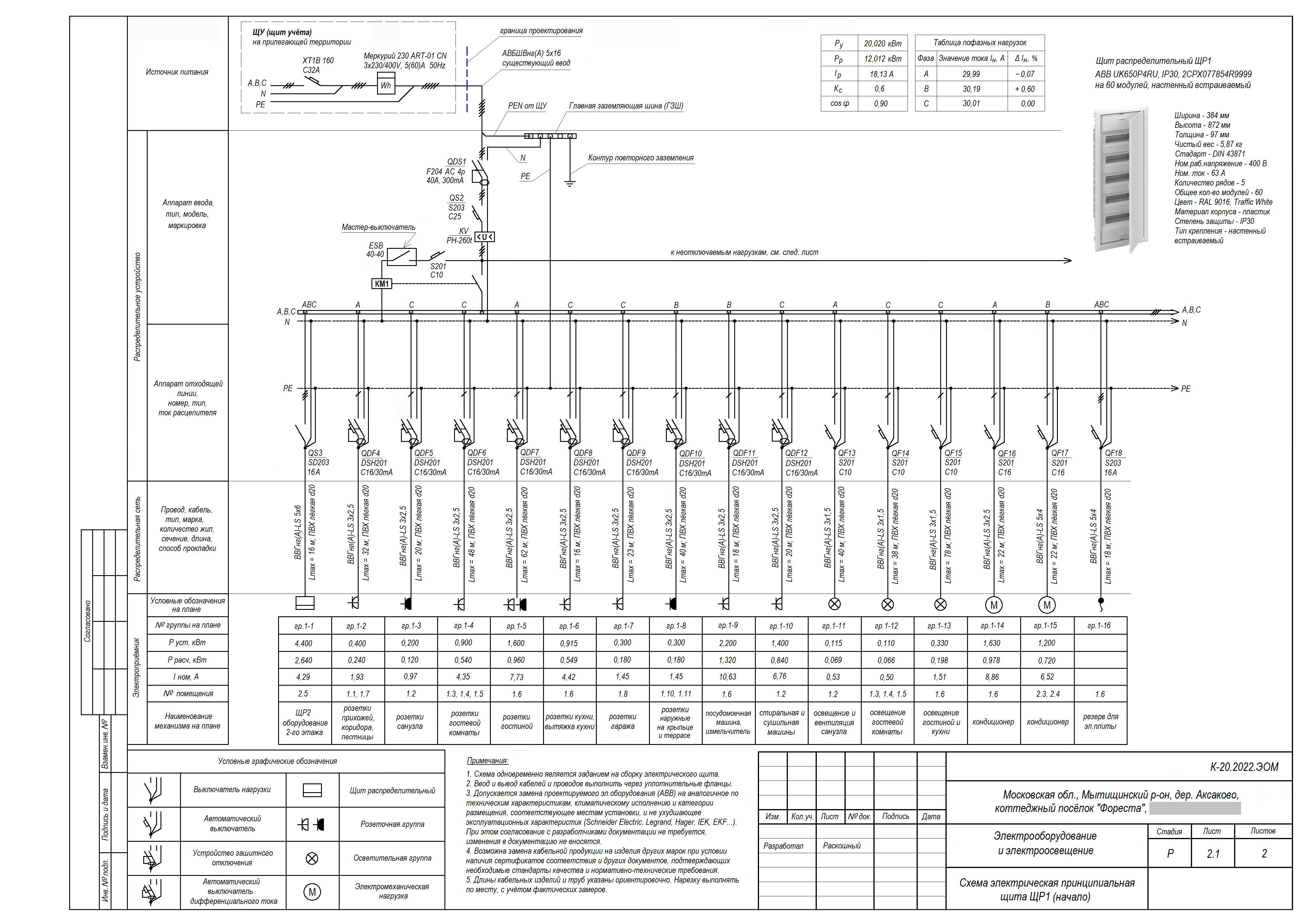

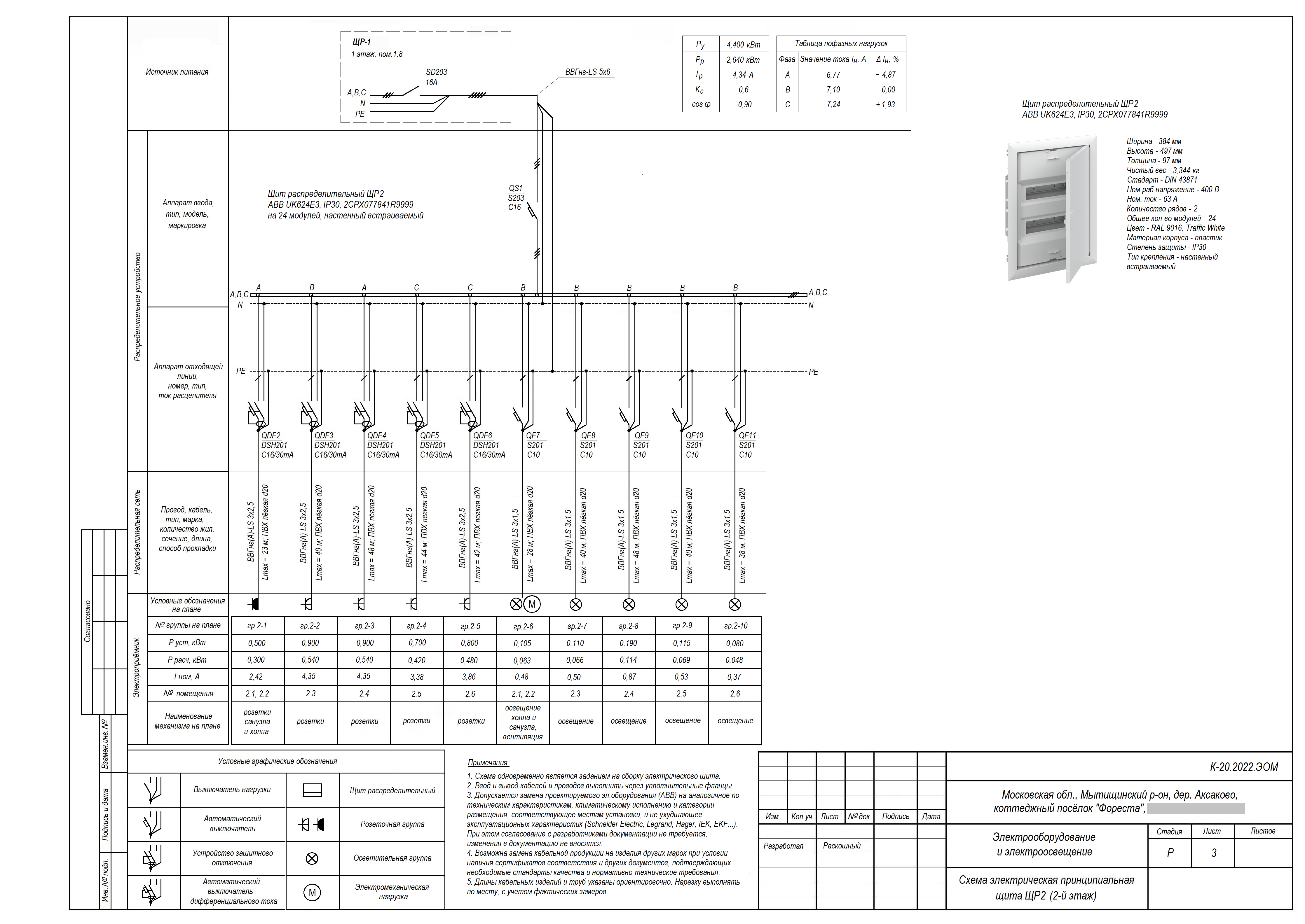

- схемы электрические принципиальные щитов распределительных;

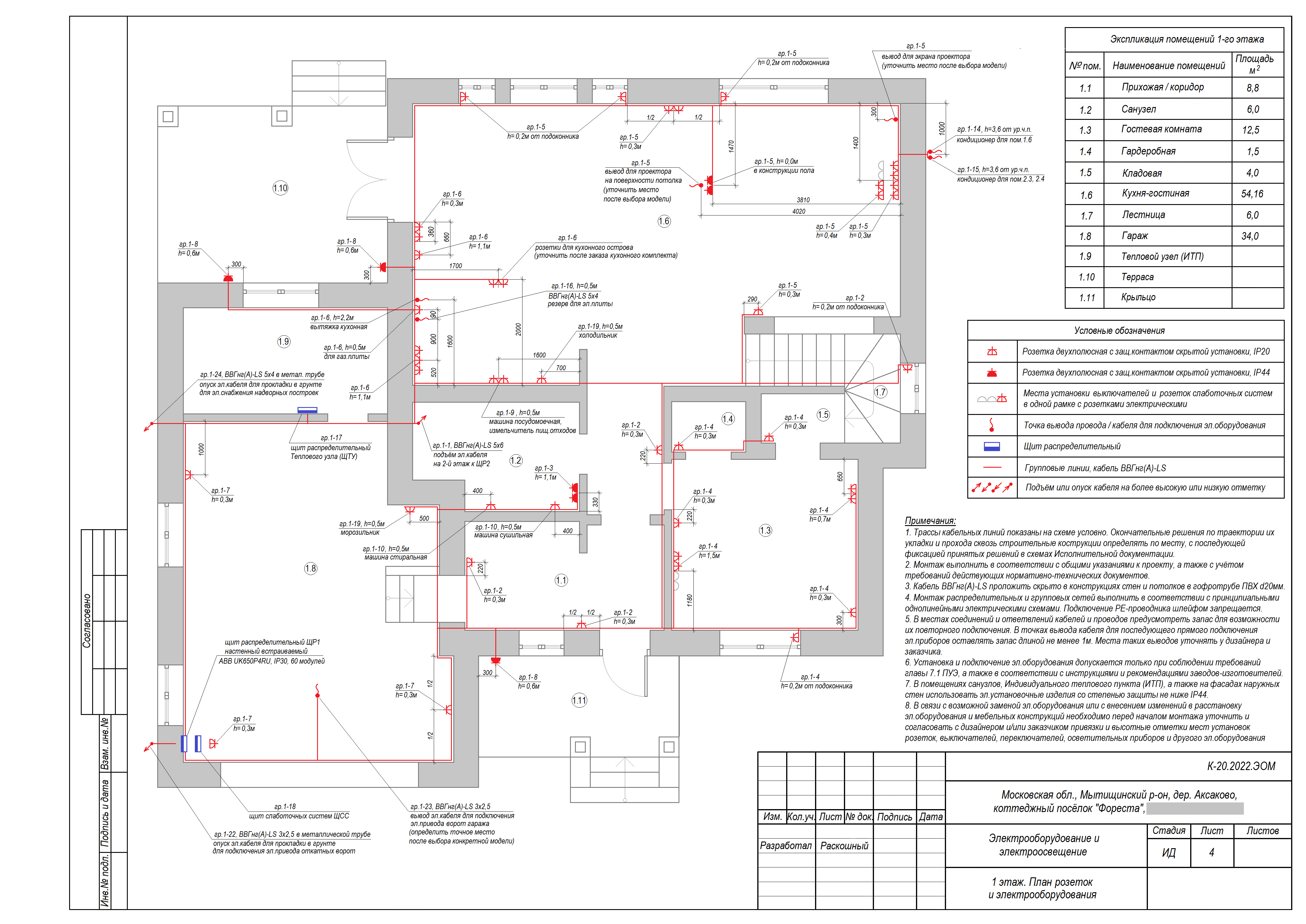

- планы системы силового эл.оборудования отдельно для каждого этажа;

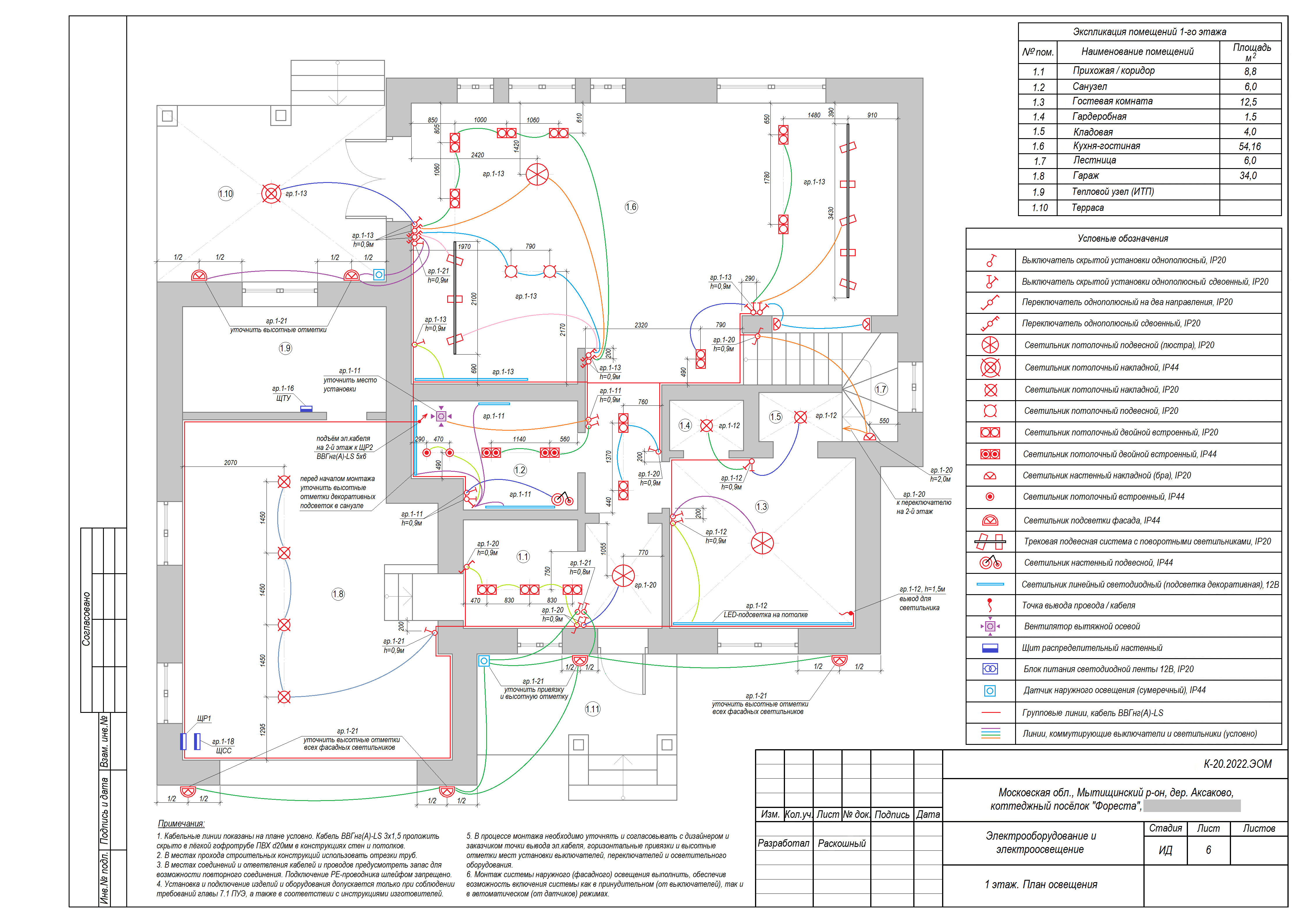

- планы системы эл.освещения отдельно для каждого этажа;

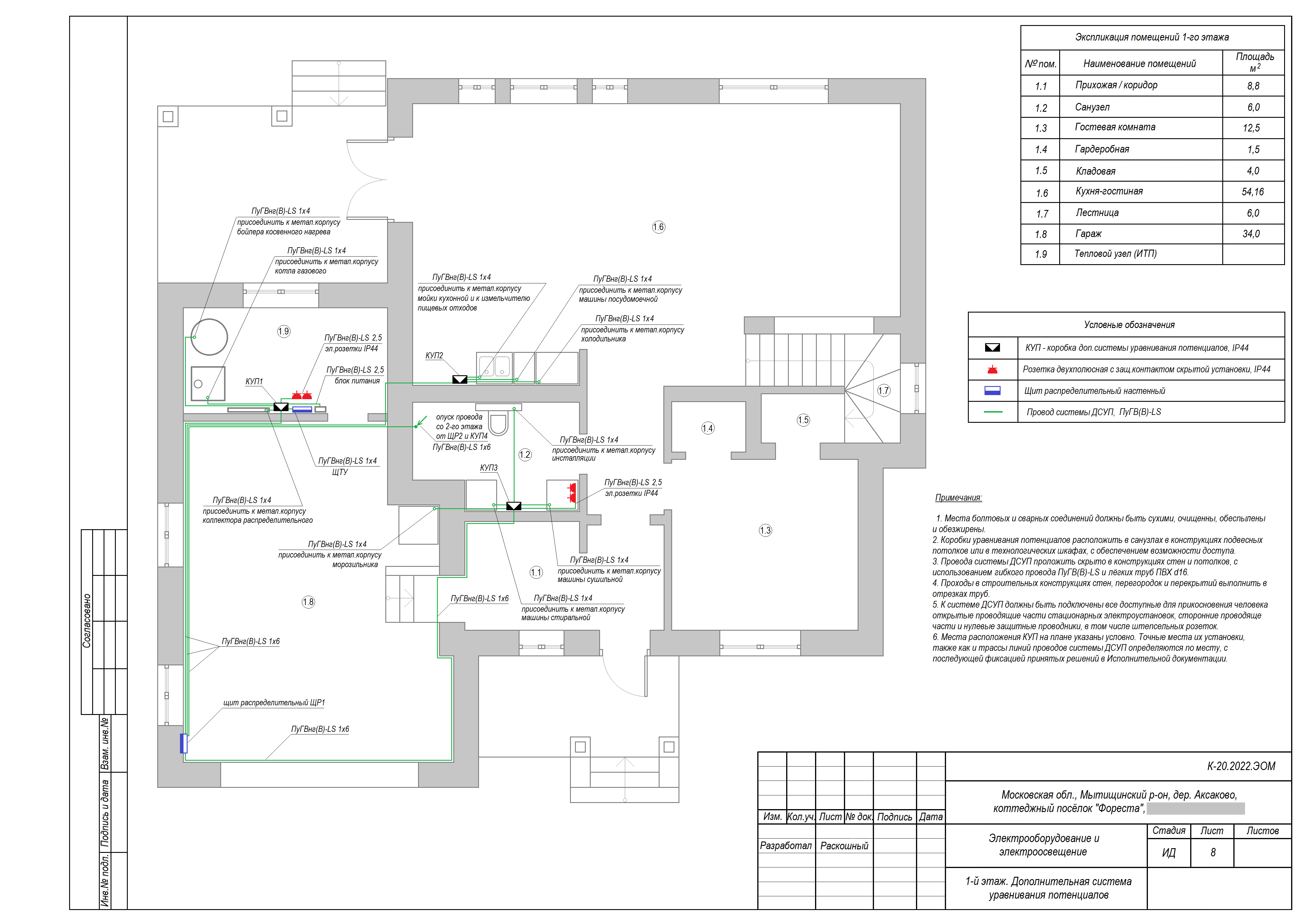

- планы дополнительной системы уравнивания потенциалов (ДСУП) отдельно для каждого этажа;
- план устройства системы повторного заземления с расчётом сопротивления растеканию тока;

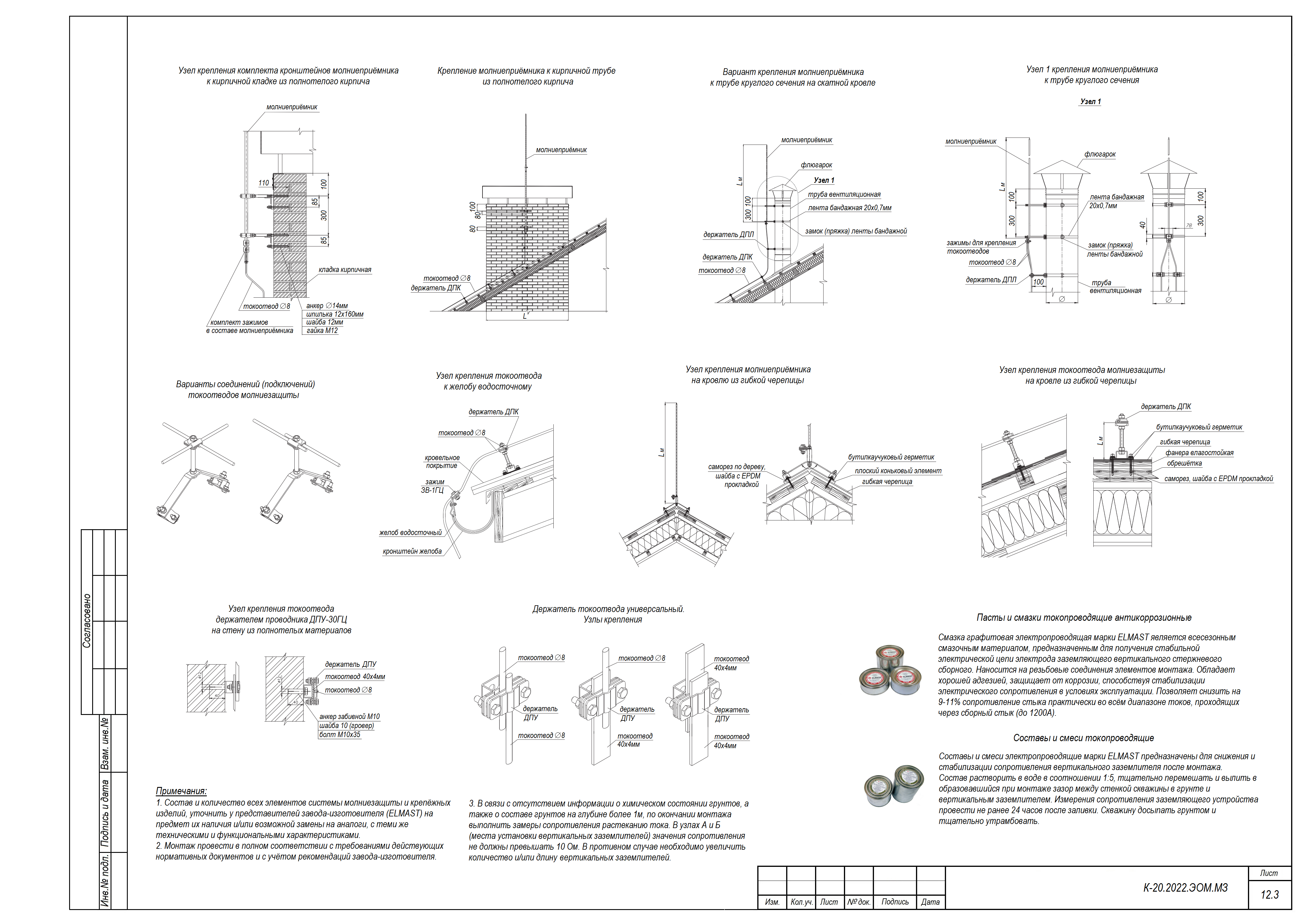

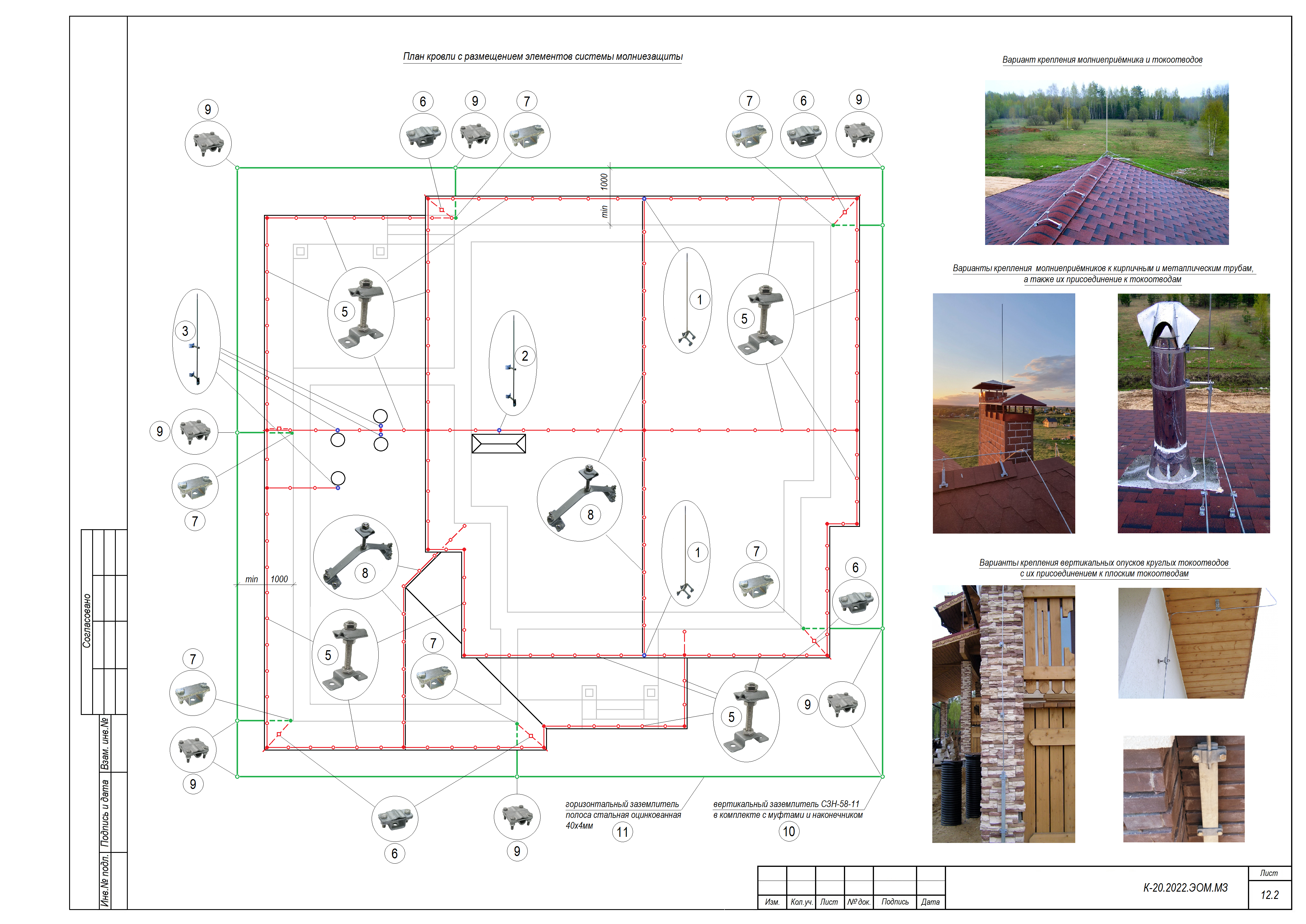

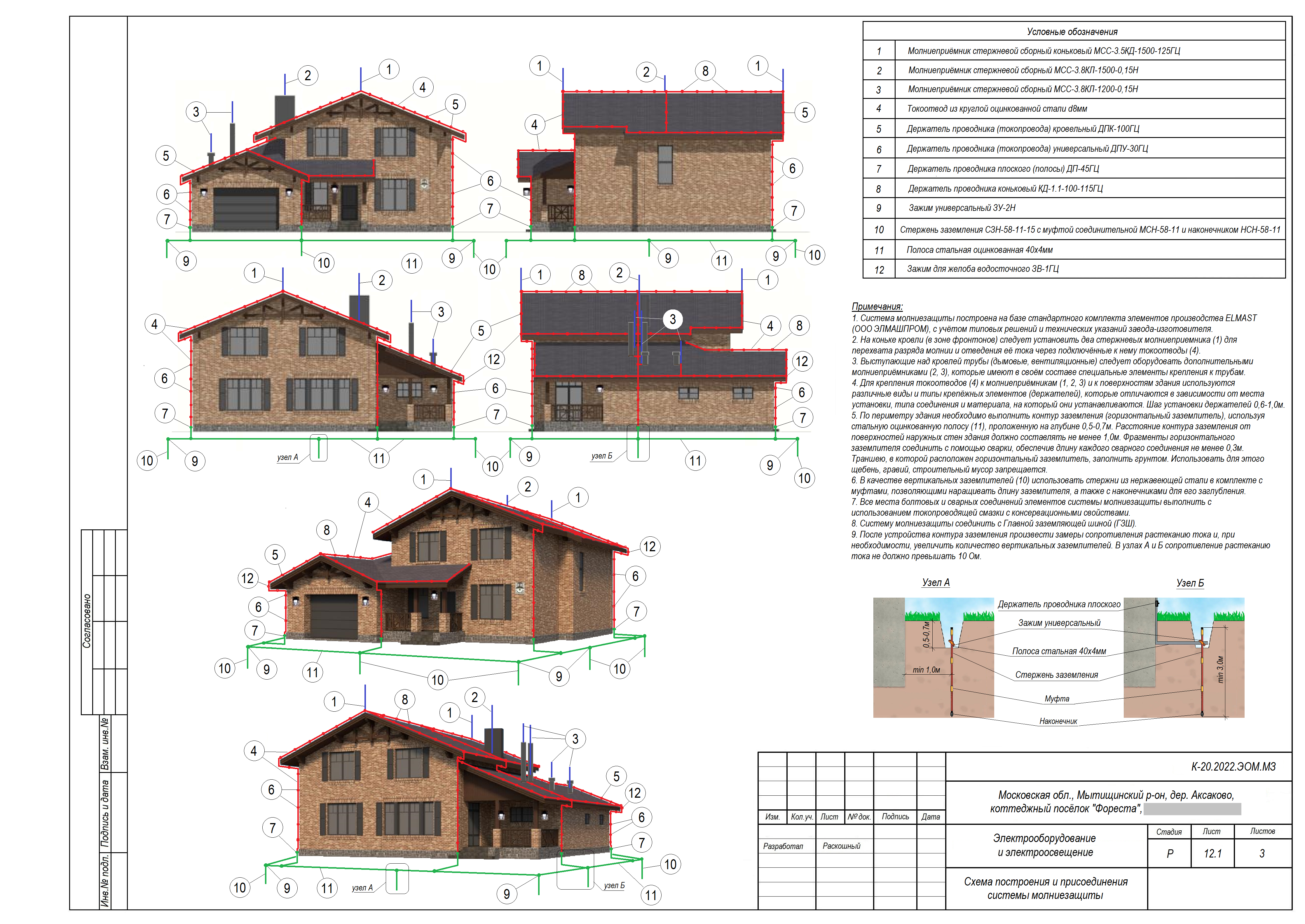

- планы и схемы устройства системы молниезащиты;

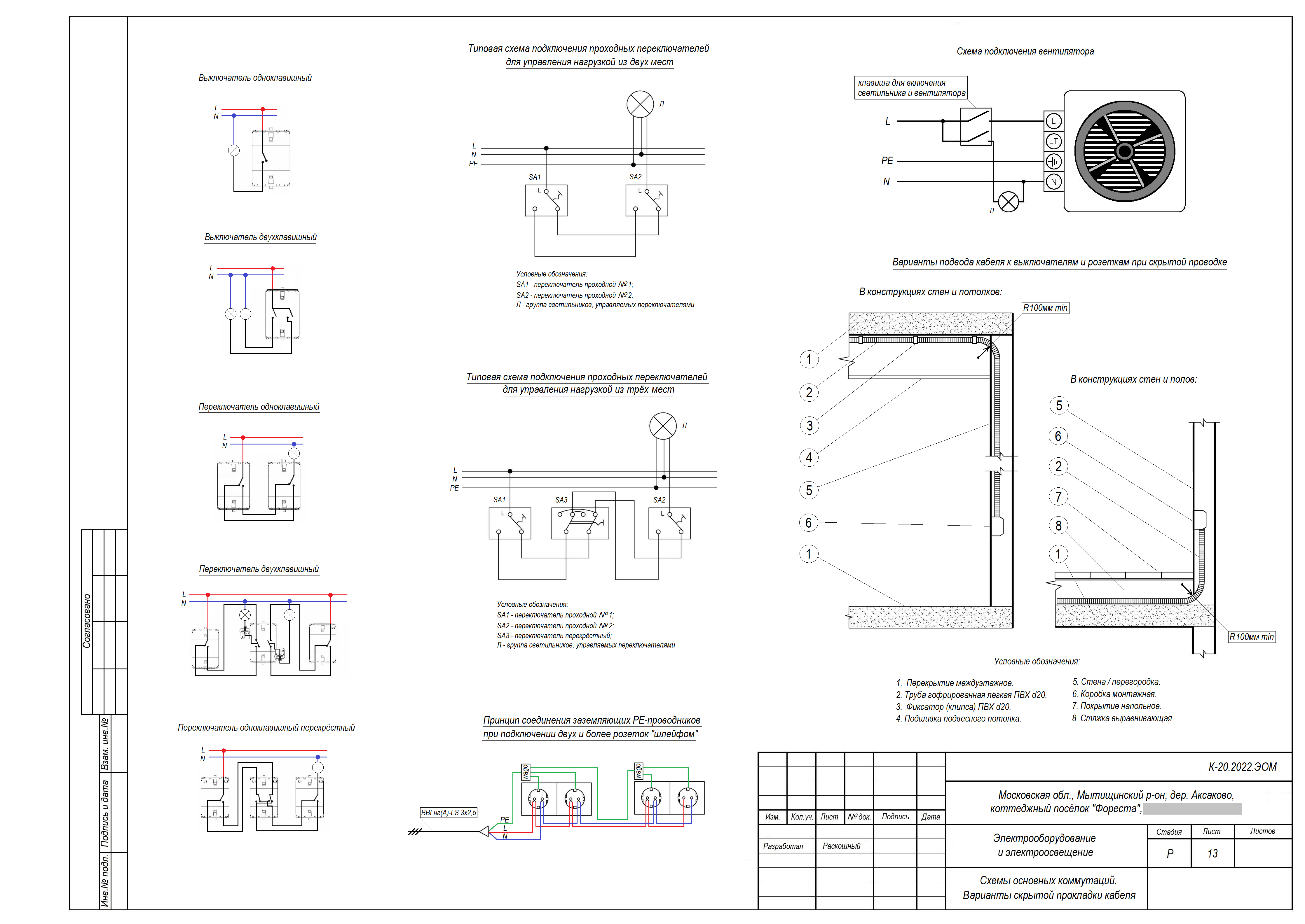

- схемы основных коммутаций силового, осветительного, установочного и другого эл.оборудования;
- спецификация материалов, изделий и оборудования.
