Проект отопления, вентиляции и кондиционирования (ОВиК) для частного объекта (таунхаус)

Описание

Заказчик поставил задачу разработать проект внутренних инженерных систем отопления, вентиляции и кондиционирования (раздел "ОВиК") в двухэтажном частном доме для круглогодичного проживания, расположенном в подмосковном посёлке таунхаусов. Работу необходимо было выполнить в ограниченные сроки и с учётом решений, принятых и утверждённых в уже готовом дизайн-проекте.

Решение

Для решения поставленной задачи были проведены предварительные мероприятия - тщательное обследование объекта; подробное ознакомление с дизайн-проектом; согласование состава и объёмов материалов, изделий и оборудования; выполнение необходимых инженерных расчётов; подготовка и согласование эскизов отдельных сложных узлов и важных фрагментов систем. На основании всего этого был разработан проект инженерно-технического обеспечения объекта, включающий несколько инженерных систем, входящих в общий состав раздела ОВиК.

Результат

На основании разработанного и утверждённого проекта был выполнен весь комплекс монтажных и пусконаладочных работ на объекте. Претензии со стороны заказчика и дизайнеров отсутствуют.
Здесь представлены лишь отдельные фрагменты систем инженерного проекта ОВиК, полный состав которого состоит из 26 листов и который включает:
- ссылки на требования действующих нормативно-технических документов;
- анализ исходных технических характеристик объекта и Технических условий заказчика;
- описание структуры и принципов построения систем ОВиК;

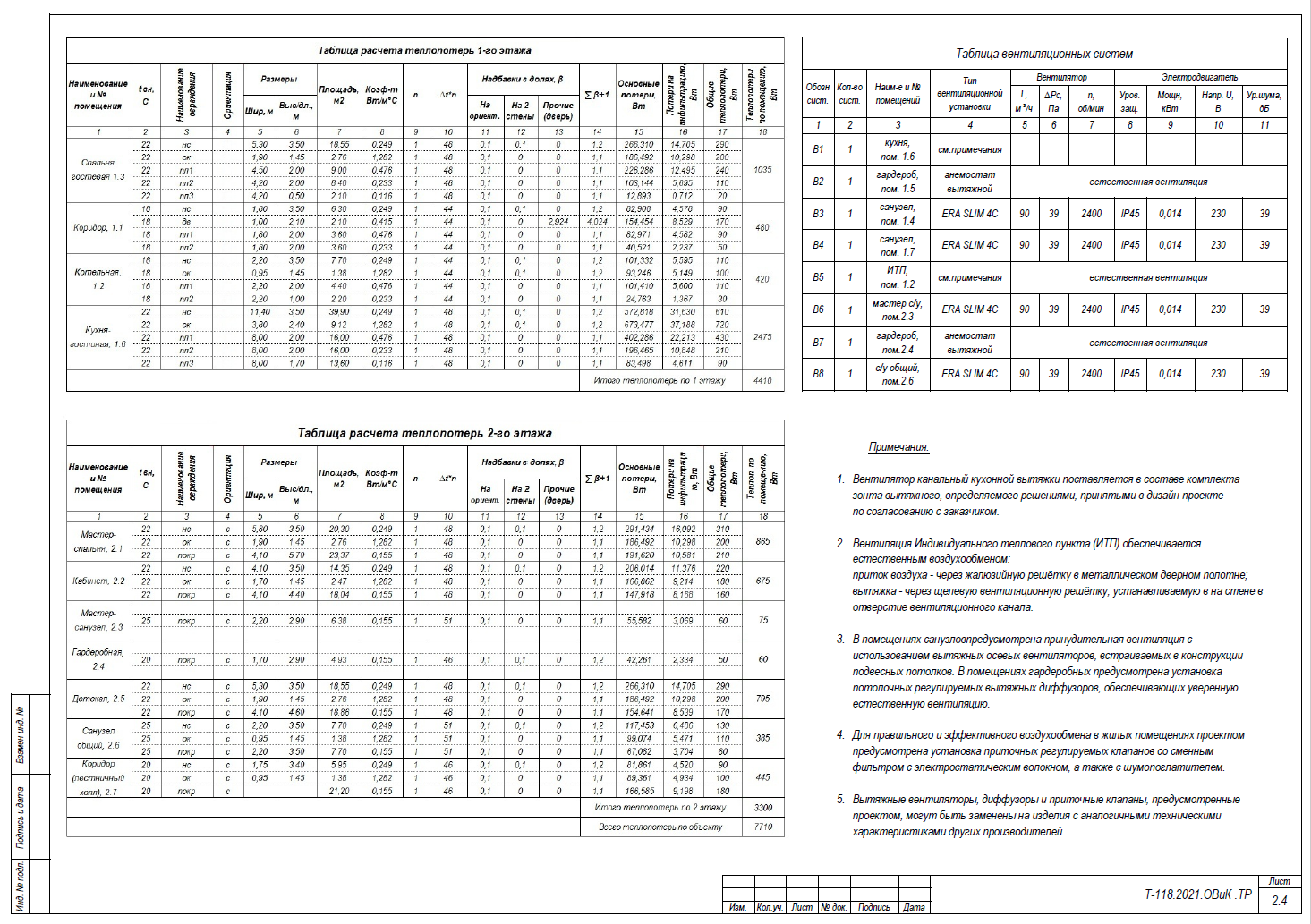

- технические расчёты инженерных систем;
- указания и рекомендации для монтажников;

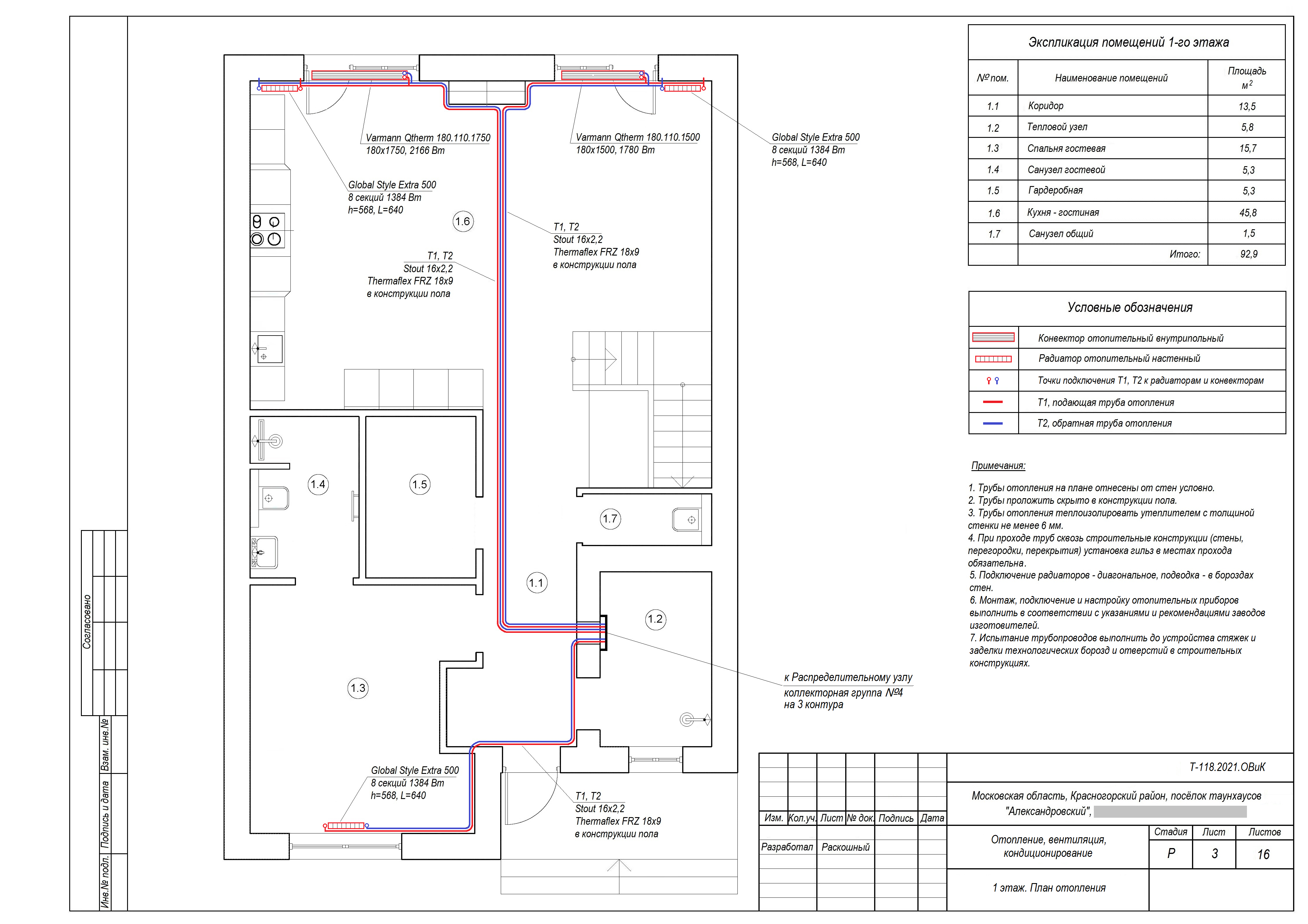

- планы системы отопления отдельно для каждого этажа;

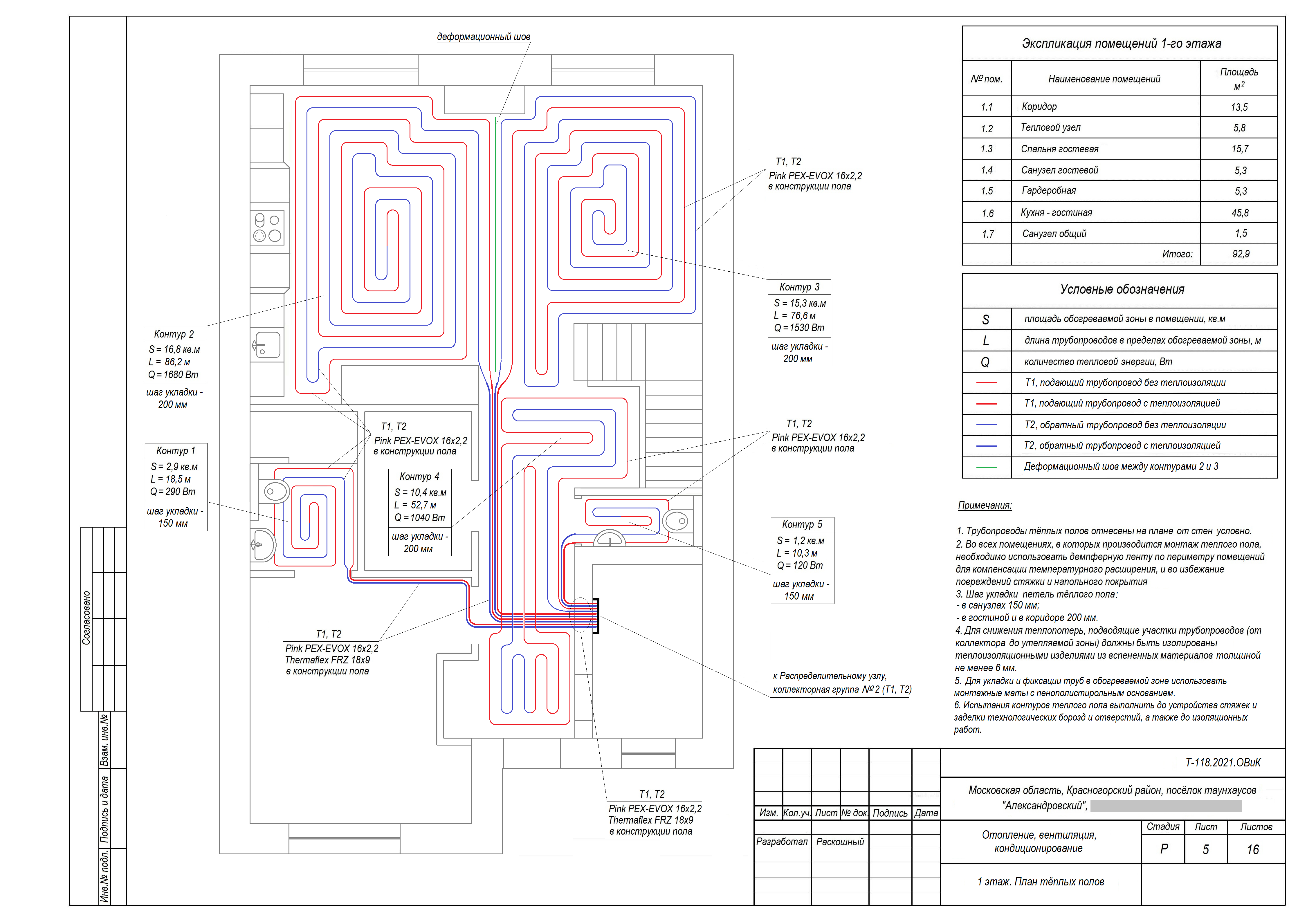

- планы системы Тёплый пол для каждого этажа;

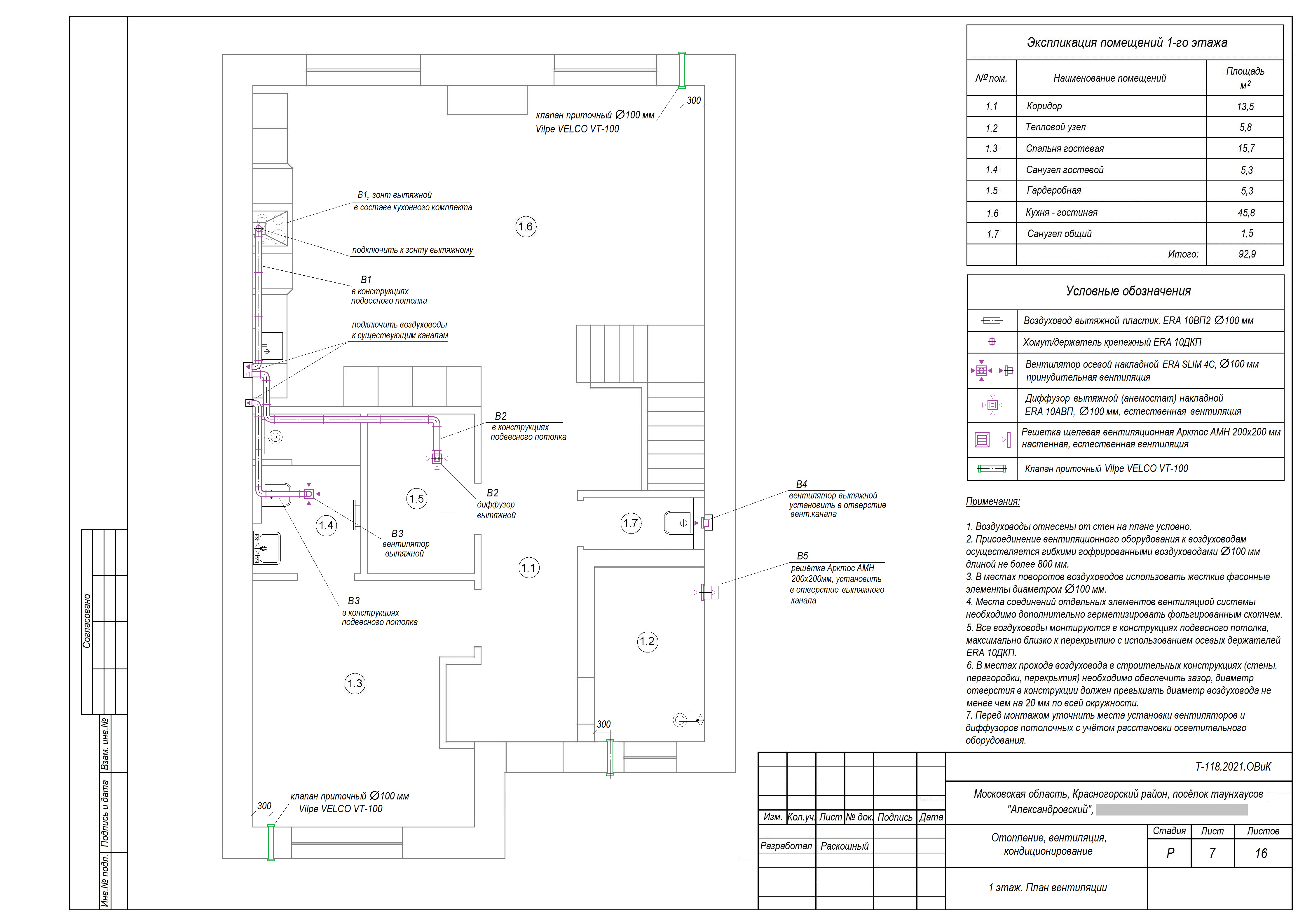

- планы системы вентиляции отдельно для каждого этажа;

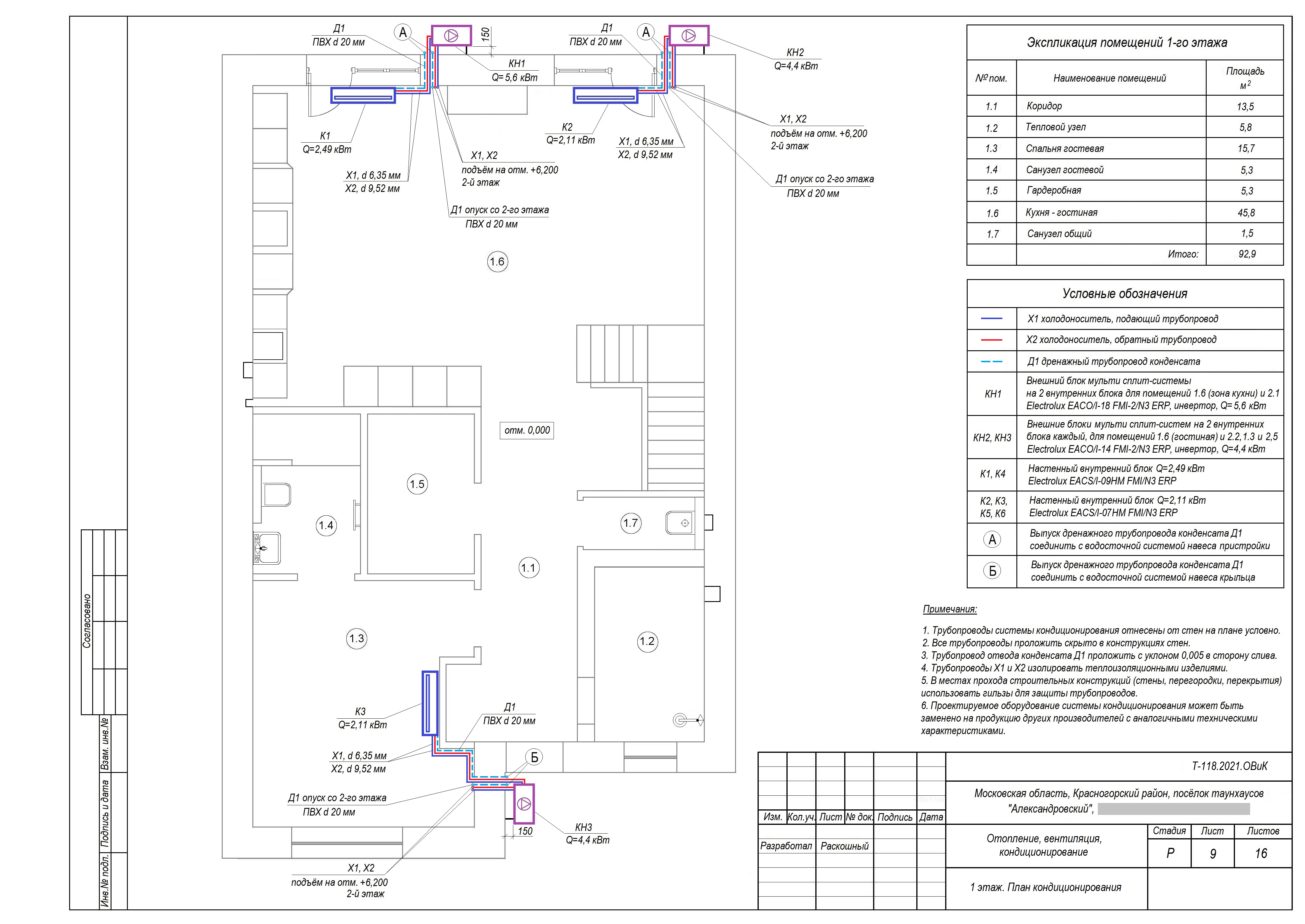

- планы системы кондиционирования для каждого этажа;

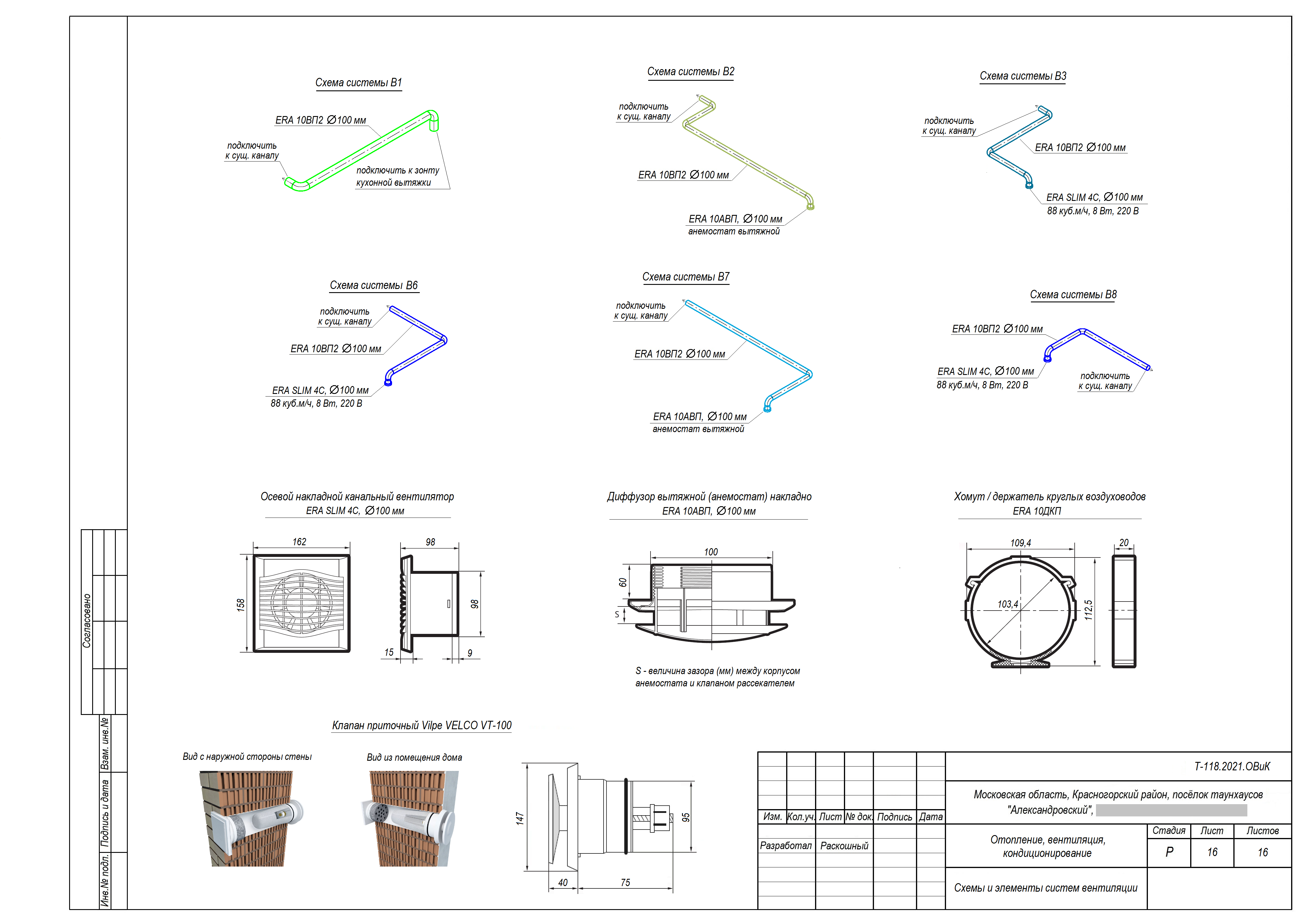

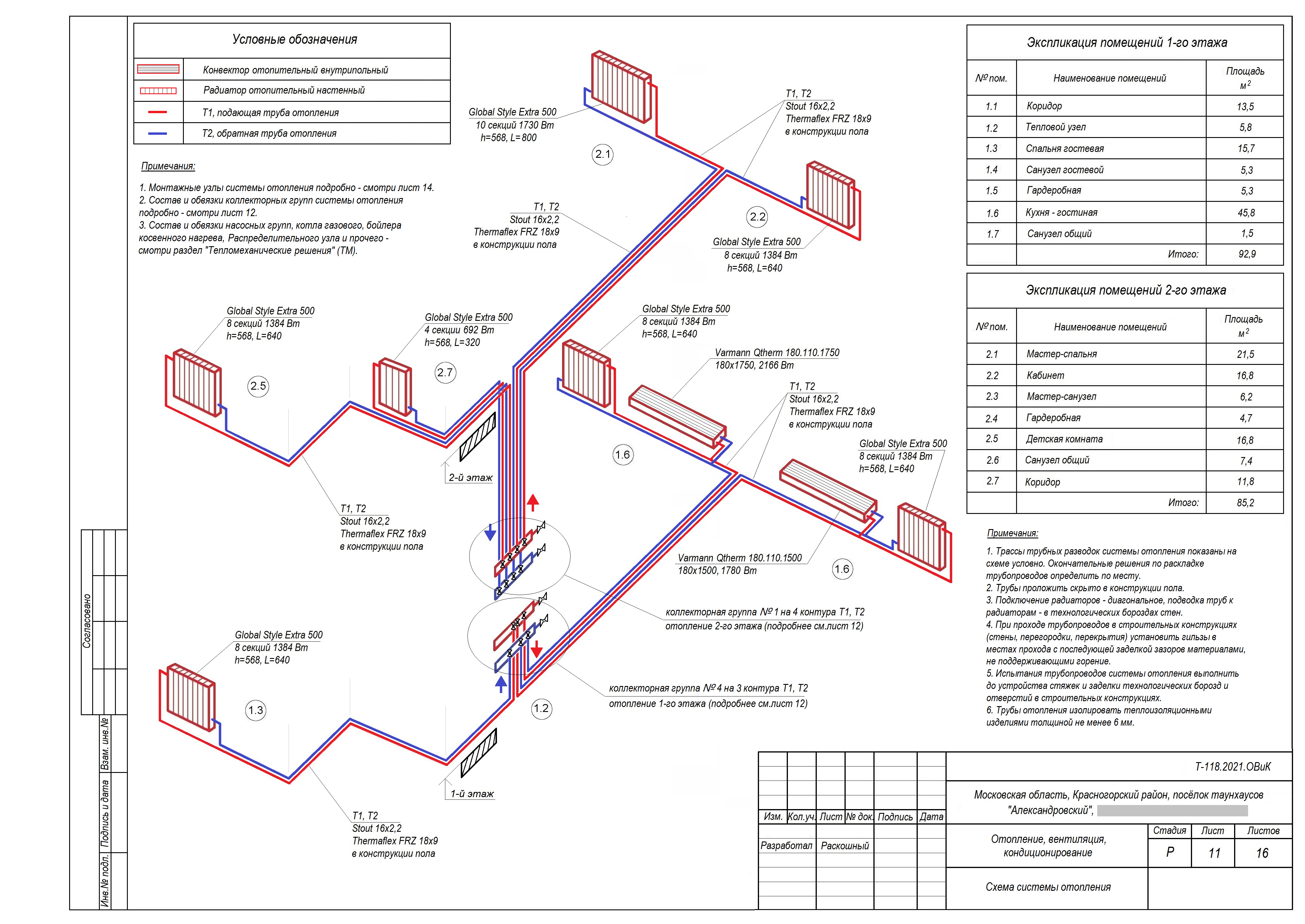

- схемы аксонометрические всех систем раздела ОВиК;

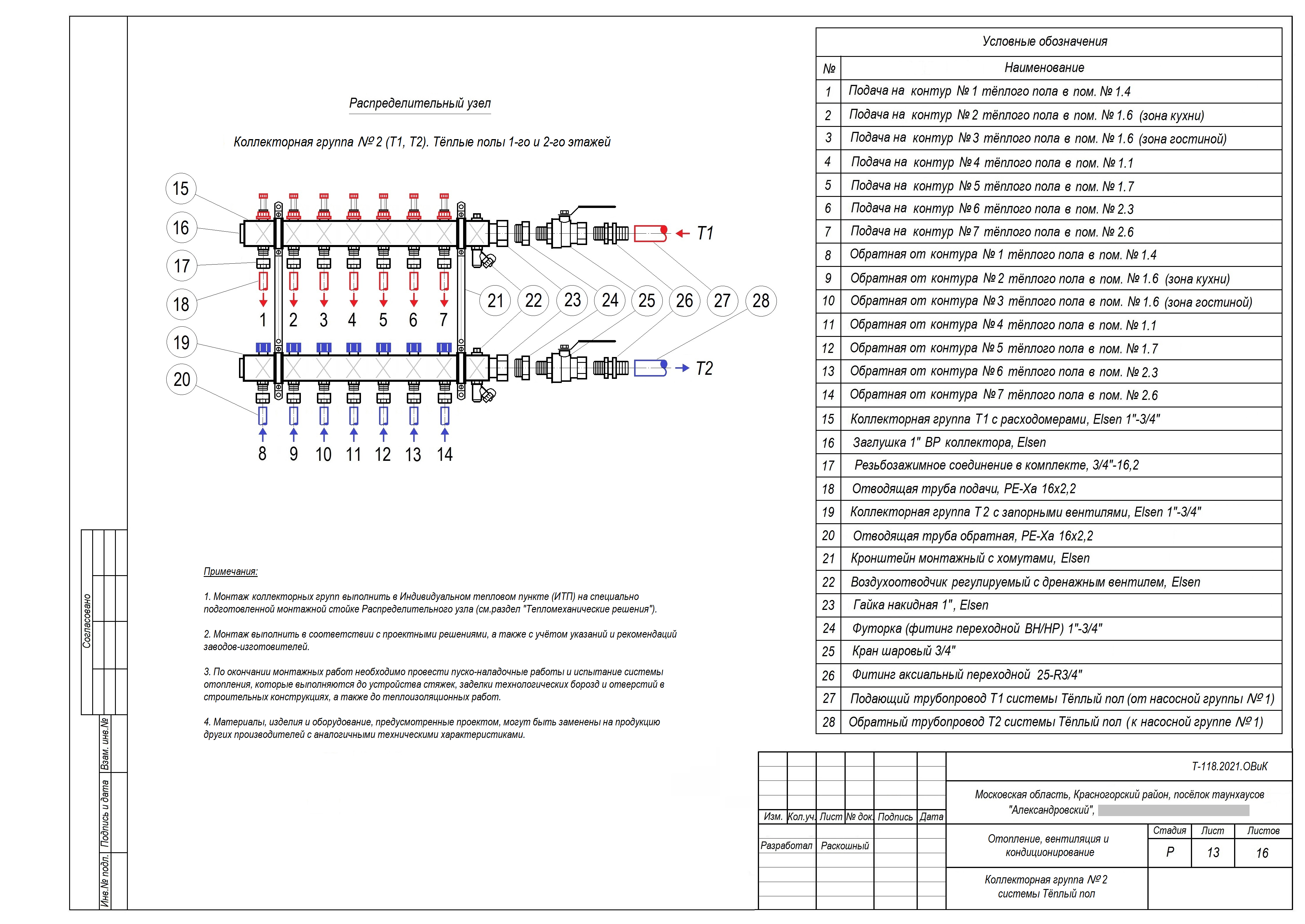

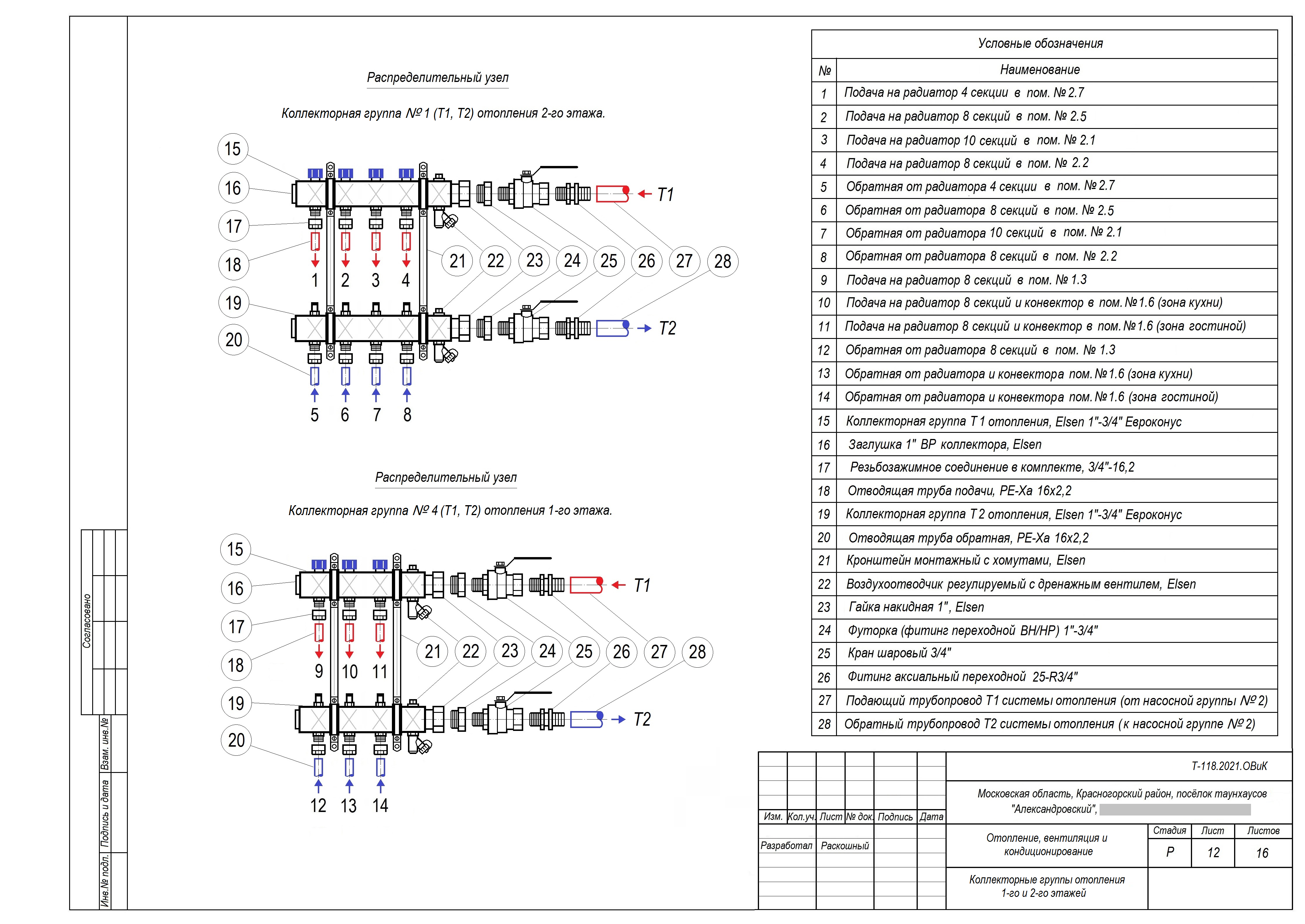

- схемы коллекторных групп отопления и тёплых полов;
- схемы узлов подключения всех систем раздела ОВиК;

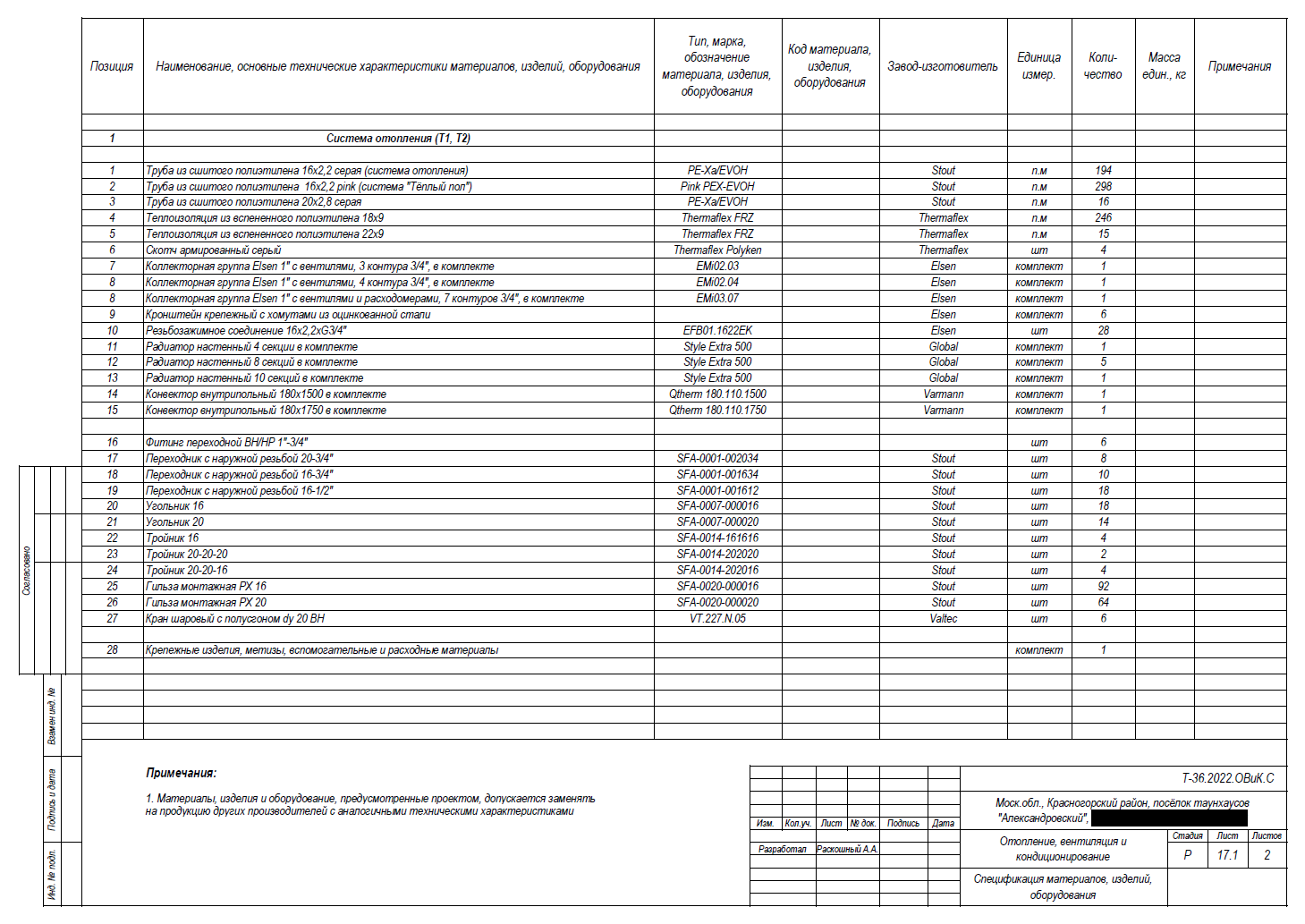

- спецификация материалов, изделий и оборудования.
