Заказчиком была поставлена задача разработать проект котельной (ИТП) в двухэтажном частном доме для круглогодичного проживания, расположенном в подмосковном посёлке таунхаусов. Работу необходимо было выполнить в ограниченные сроки и с учётом решений, принятых и утверждённых в уже готовом дизайн-проекте.
Для решения этой задачи были проведены предварительные мероприятия - тщательное обследование объекта и встроенного помещения котельной; согласование состава и объёмов материалов, изделий и оборудования; выполнение необходимых инженерных расчётов; подготовка и согласование эскизов отдельных сложных узлов и важных фрагментов инженерных систем. На основании всего этого был разработан, согласован и утверждён инженерный проект (раздел ТМ), в состав которого вошли все необходимые тепломеханические решения.
Бригада опытных специалистов, которая занималась реализацией моих проектов на разных объектах, качественно выполнила весь комплекс монтажных и пусконаладочных работ в помещении котельной, а также провела комплекс всех необходимых технических испытаний. Претензии со стороны заказчика не поступали.

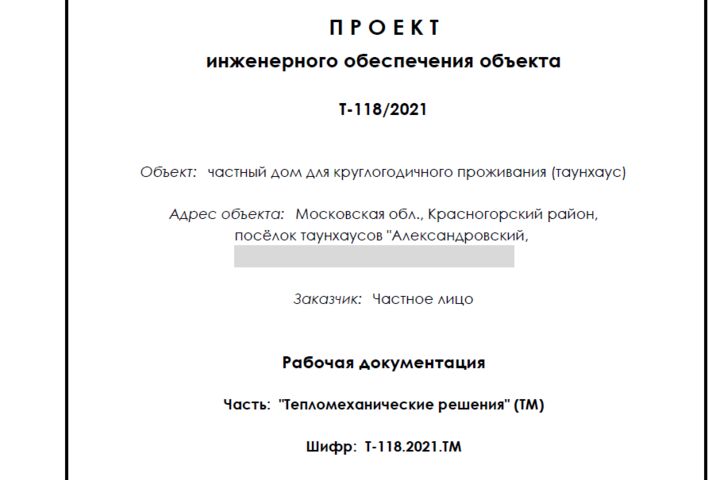

Здесь представлены лишь отдельные фрагменты инженерного проектного раздела ТМ, полный состав которого состоит из 28 листов и который включает:

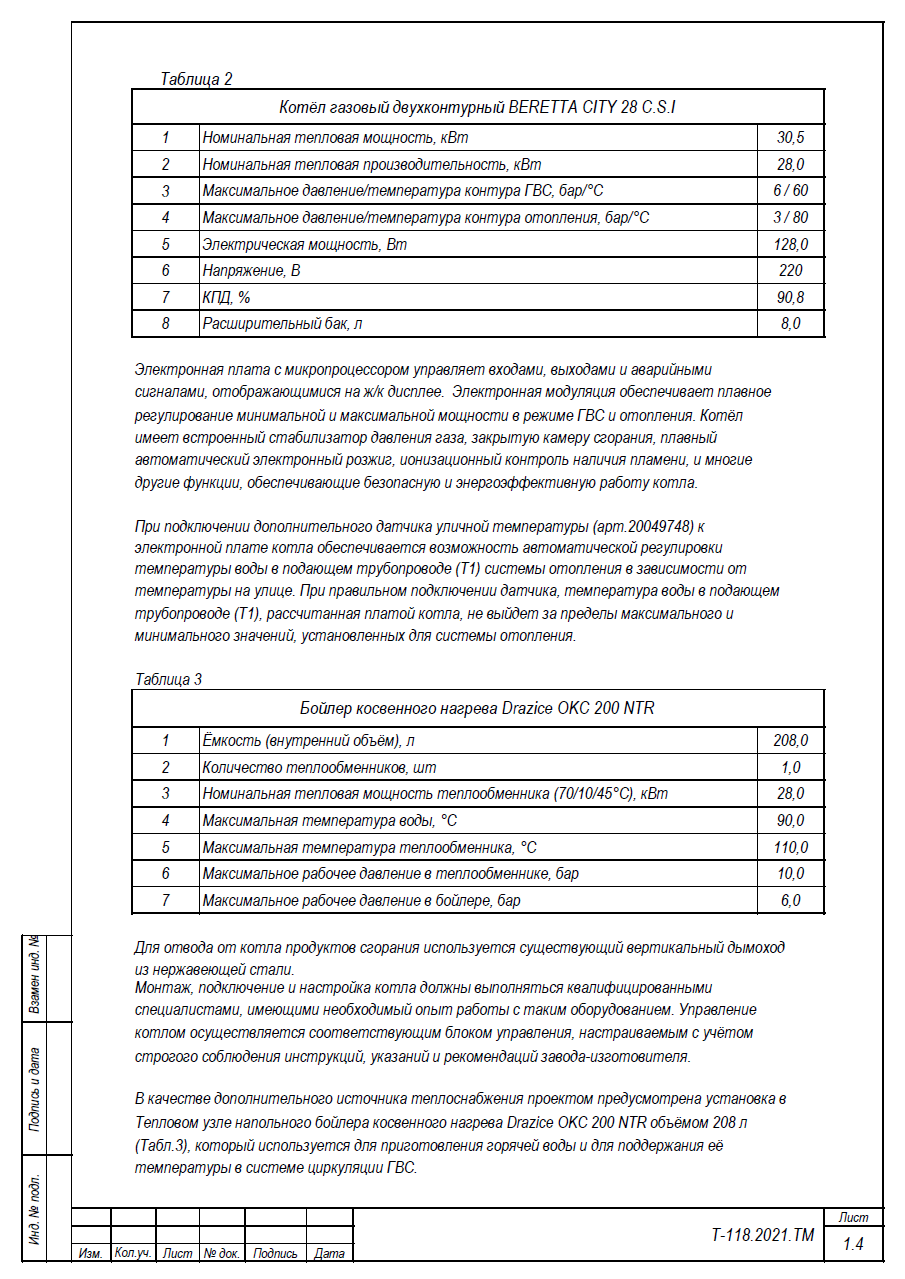

- общие данные объекта;

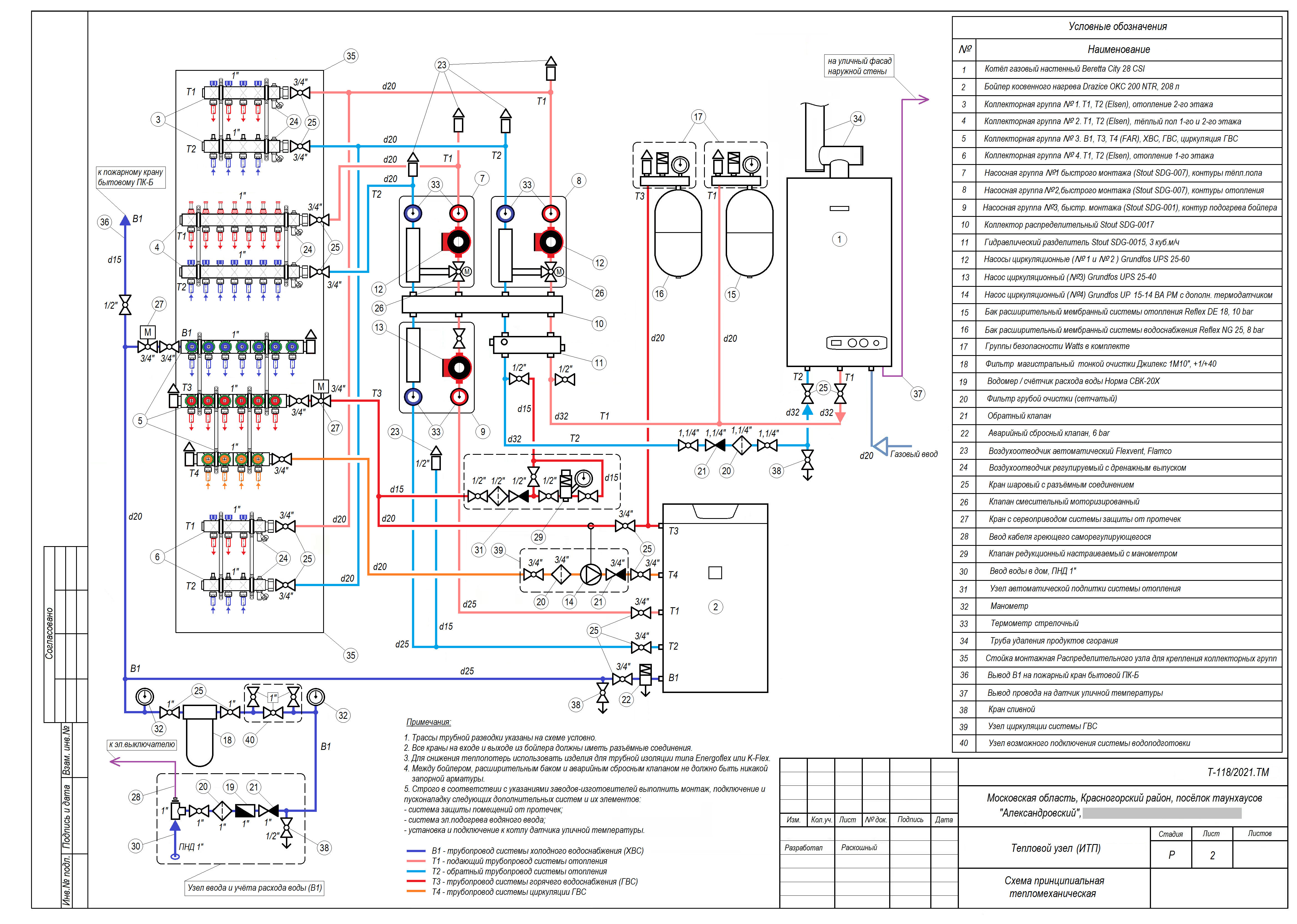

- подробное описание структуры и принципов построения систем ИТП;
- указания и рекомендации для монтажников;

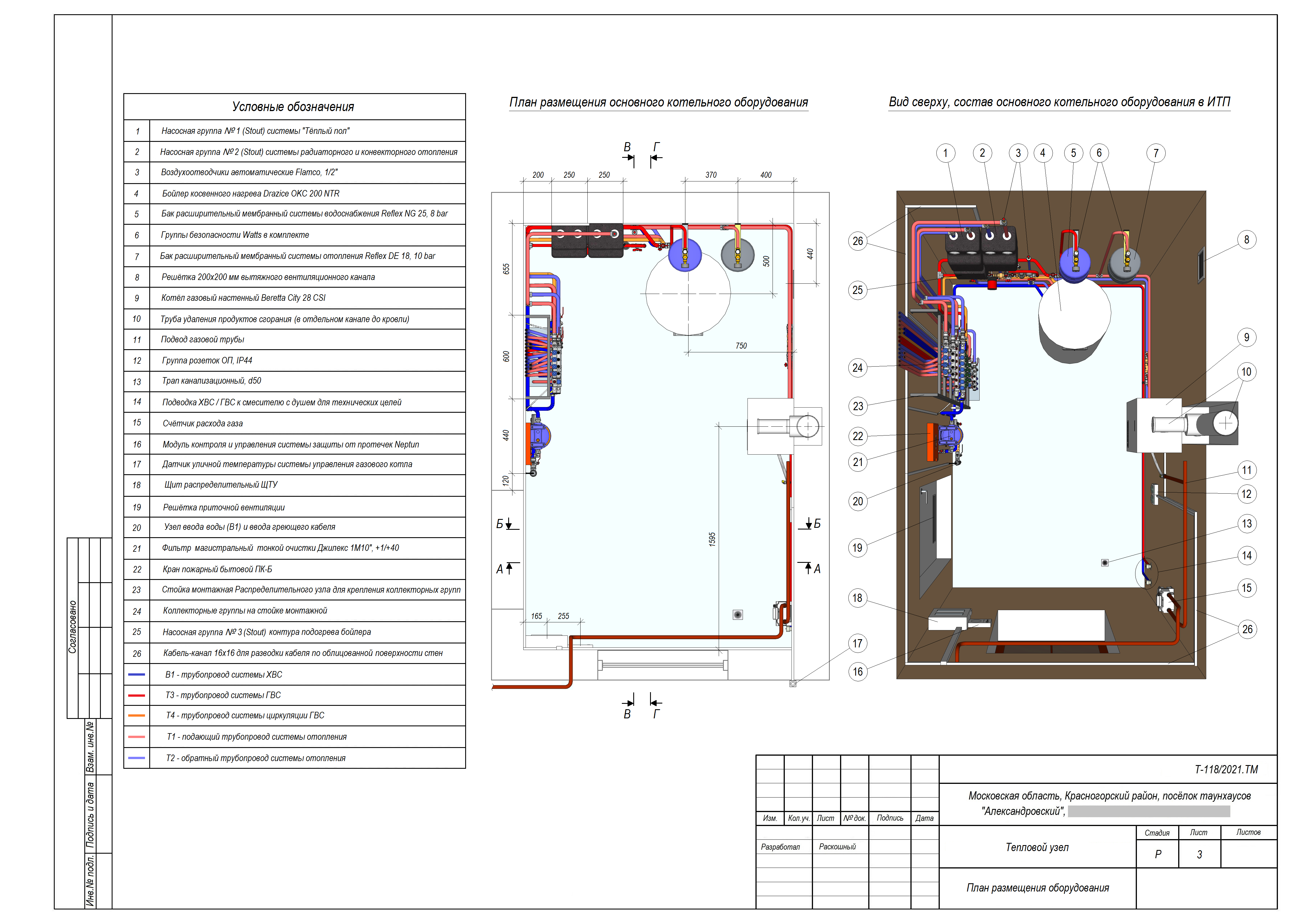

- план/схема размещения технологического оборудования в помещении ИТП;

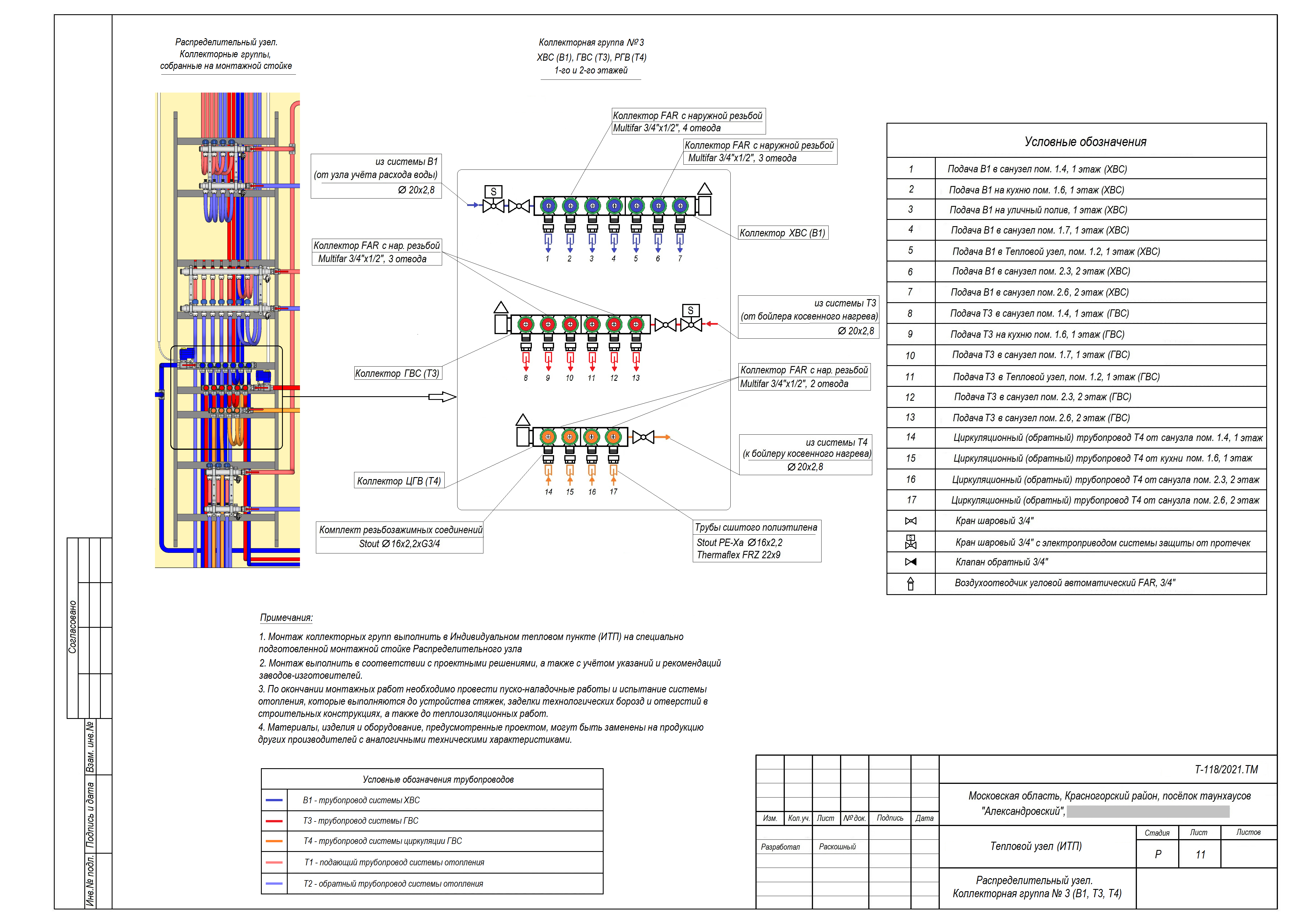

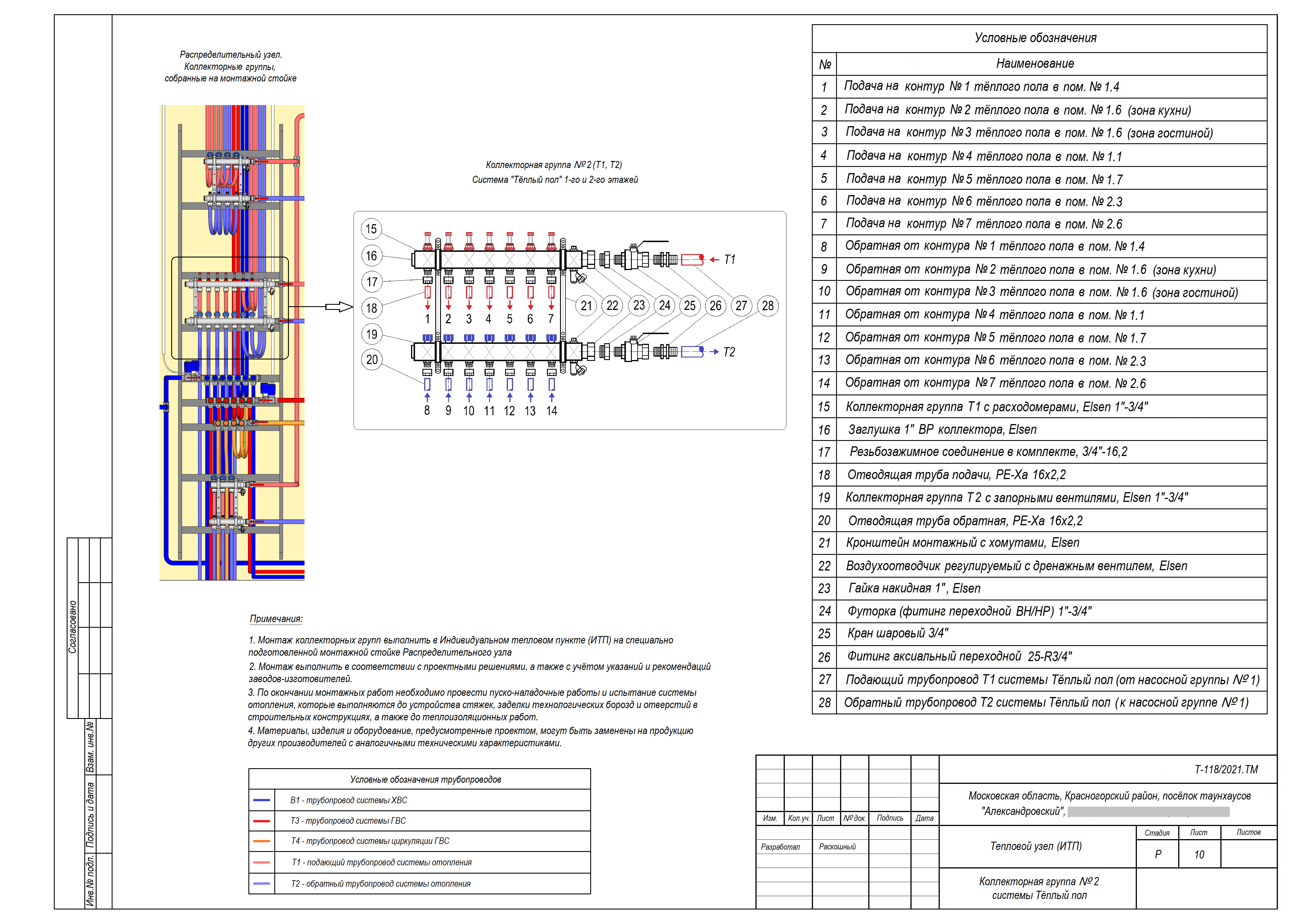

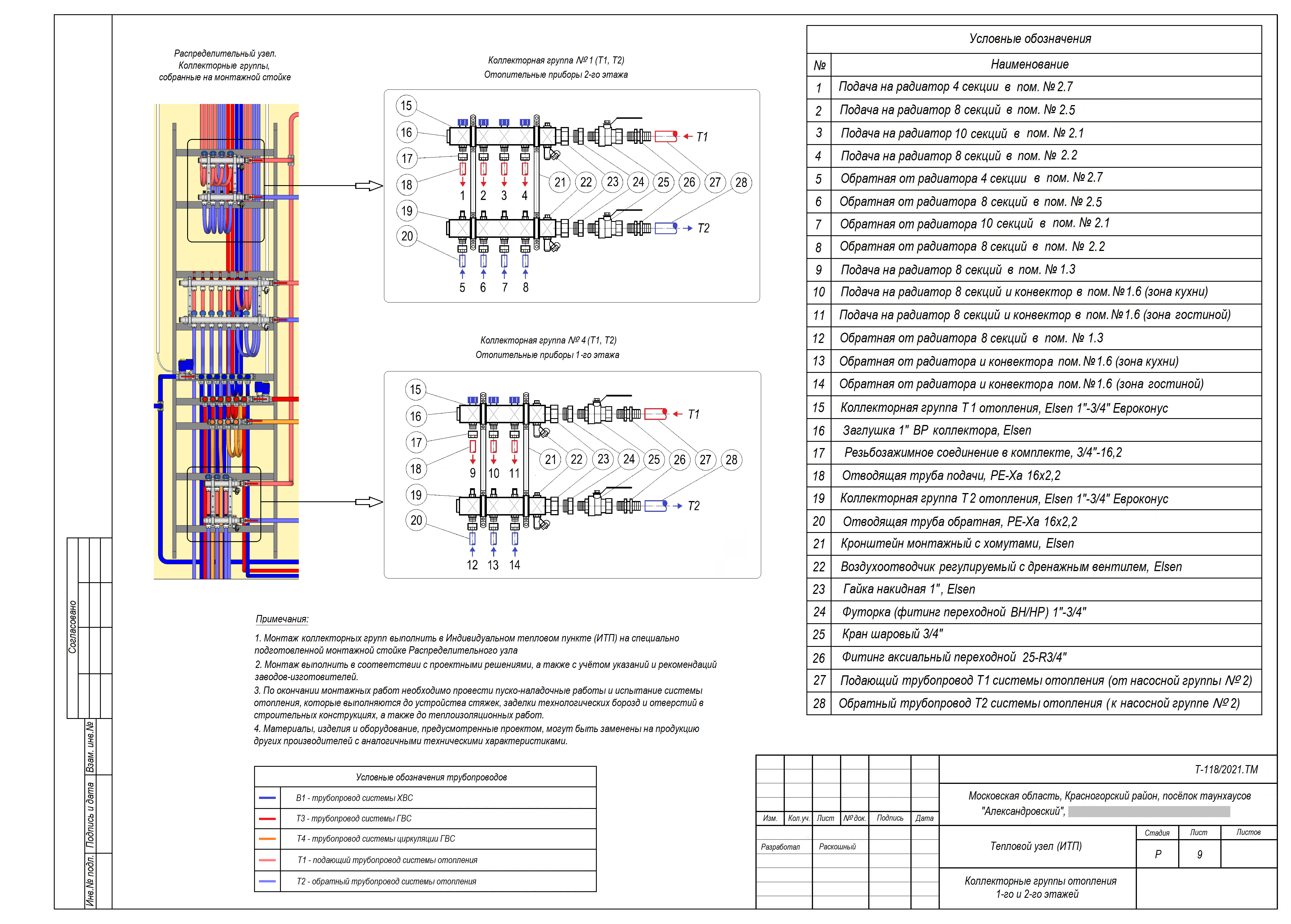

- схемы распределительного узла и коллекторных групп систем отопления и водоснабжения;

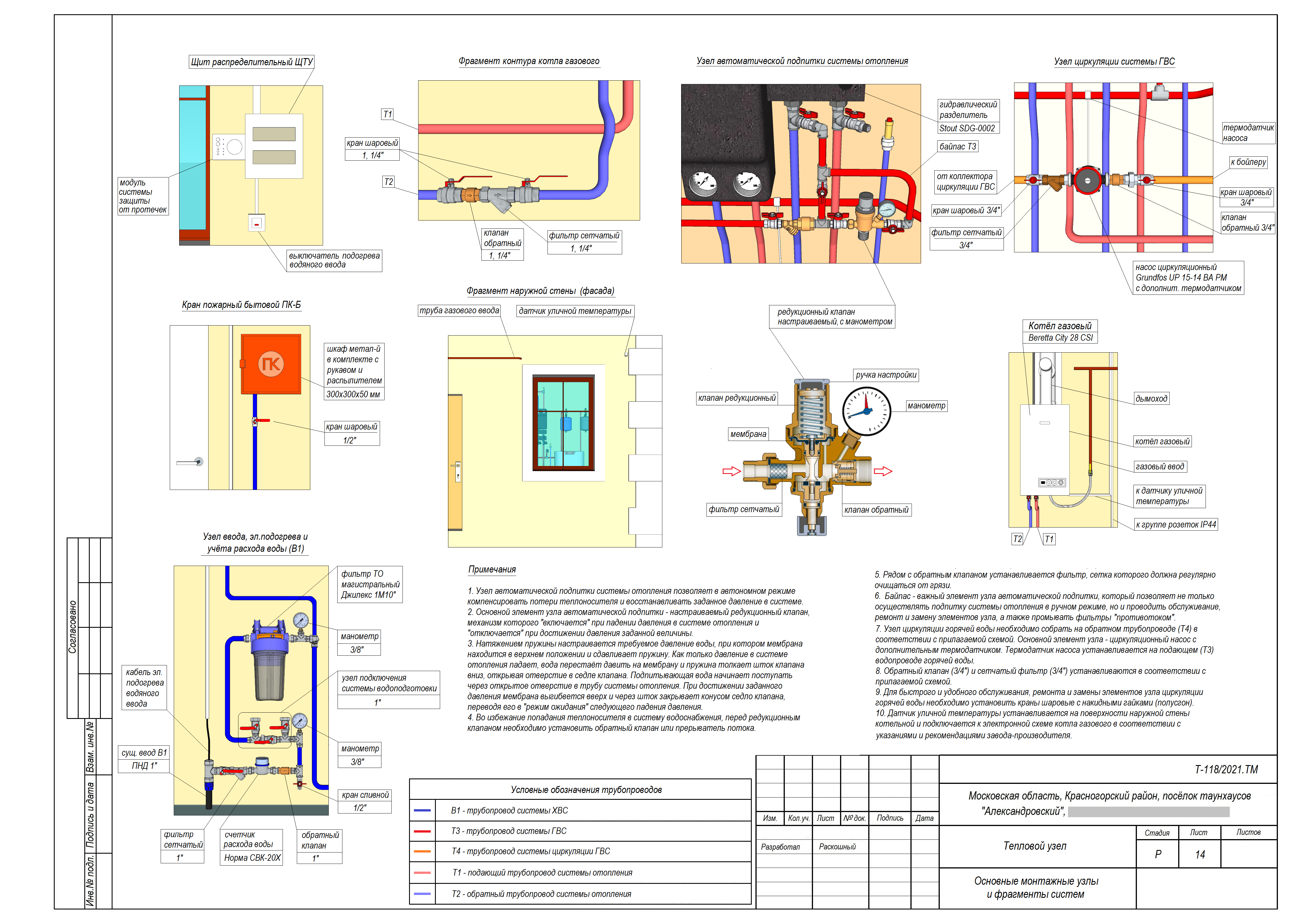

- схемы основных монтажных узлов и наиболее ответственных фрагментов инженерных систем;
- схема технологического контура заземления в помещении ИТП и способы подключения к нему технологического оборудования;
- схемы расположения и подключения дополнительных систем (защиты от протечек; эл.подогрев водяного ввода в зимний период; пожарный кран бытовой ПК-Б...);

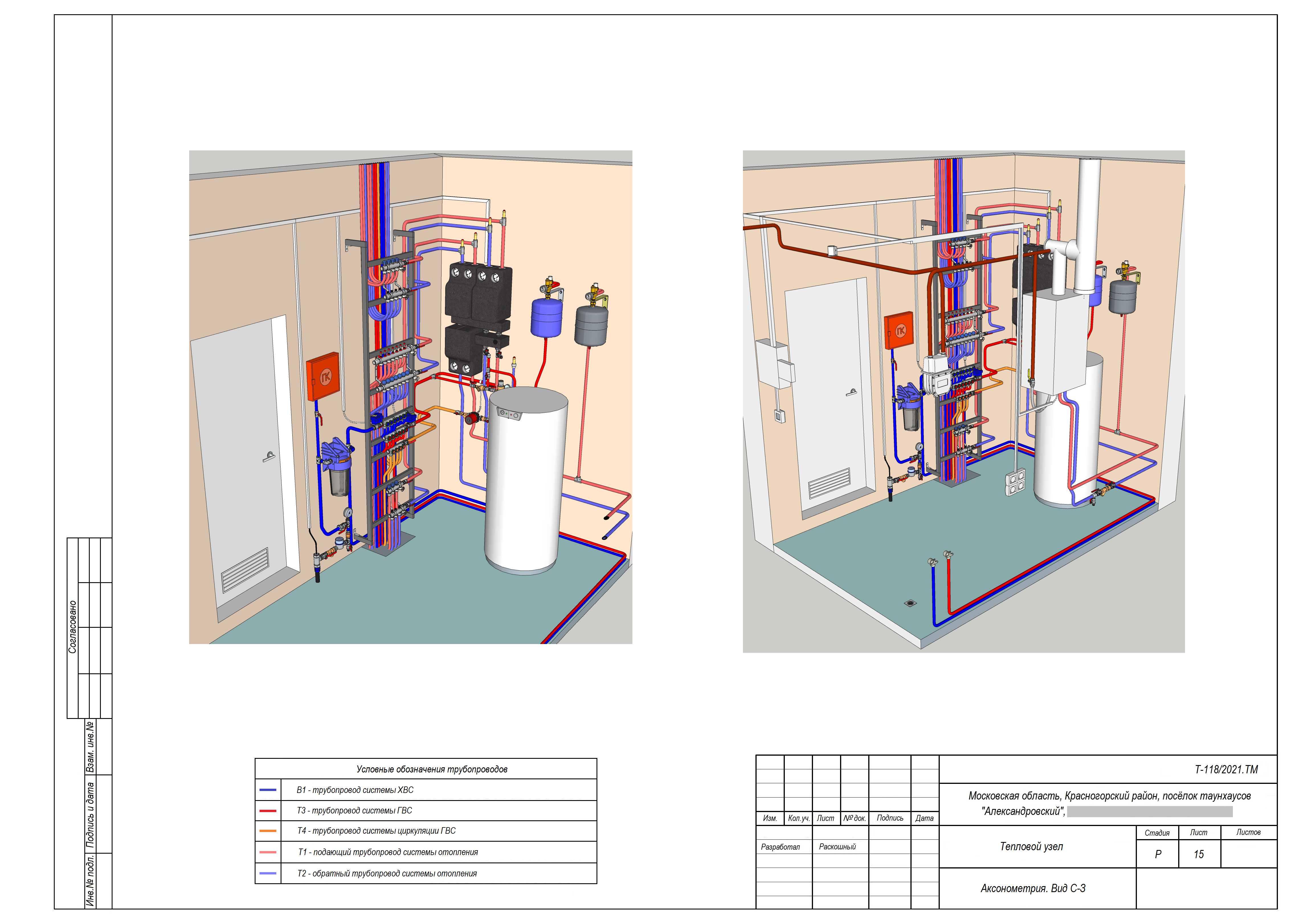

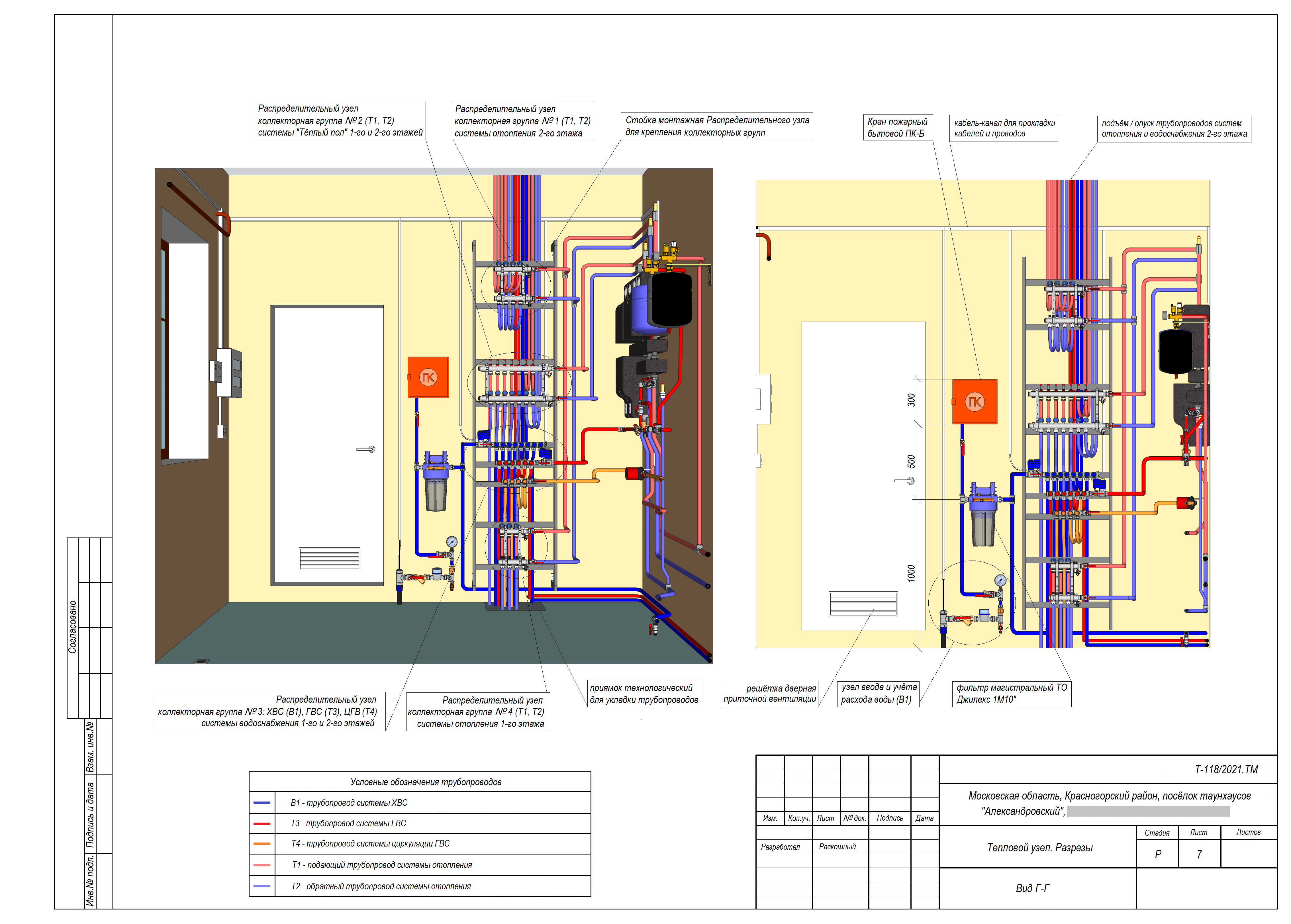

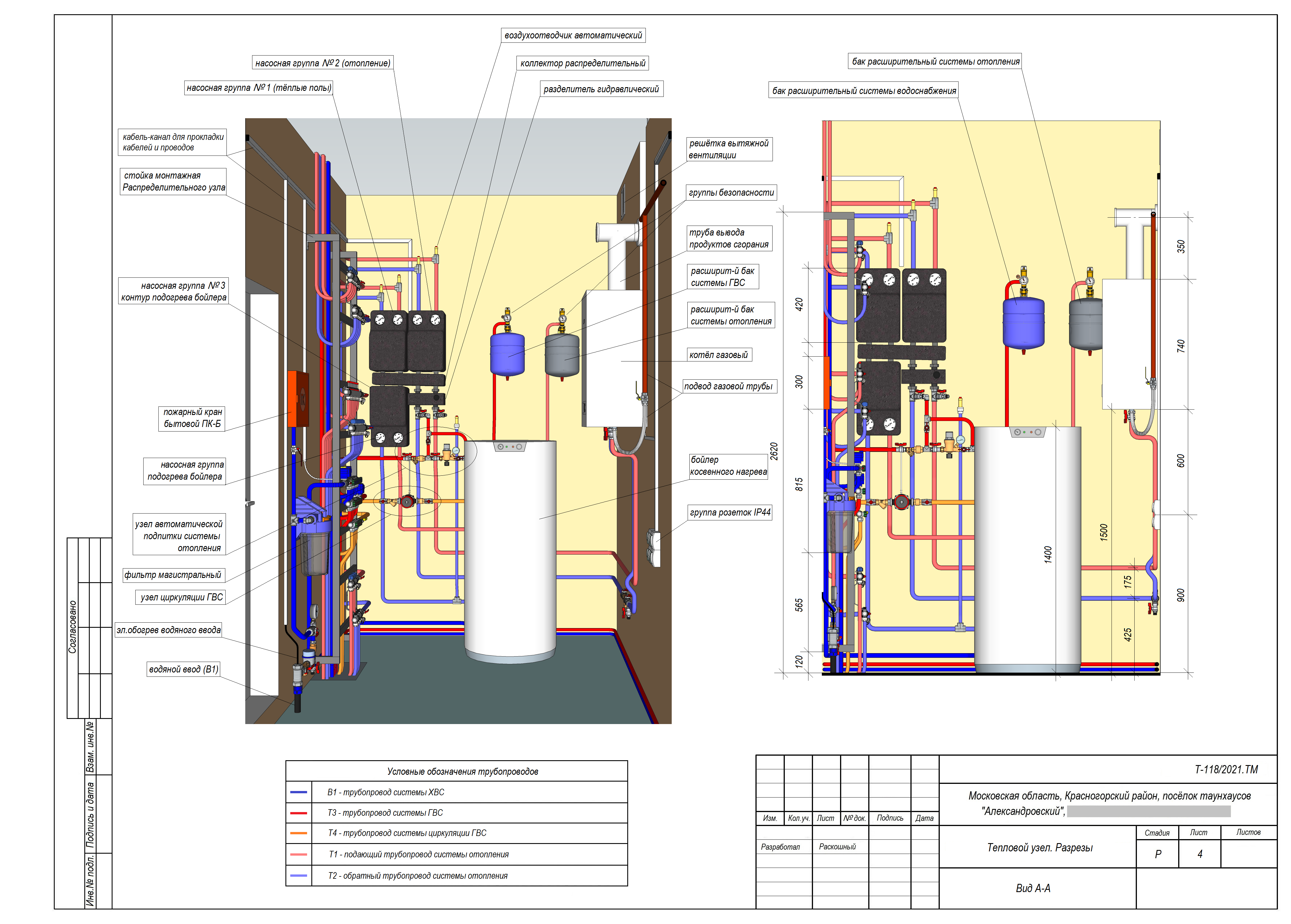

- 3D визуализация всех систем, входящих в состав ИТП;
- спецификация материалов, изделий и оборудования.
