Описание

Заказчик поставил задачу разработать проект систем электрооборудования и электроосвещения (раздел "ЭОМ") в частной московской квартире, расположенной в новом доме на Ленинском проспекте в Москве. Работу необходимо было выполнить в ограниченные сроки и с учётом решений, принятых и утверждённых в уже готовом дизайн-проекте.

Решение

Для решения поставленной задачи были проведены предварительные мероприятия - тщательное обследование объекта; подробное ознакомление с дизайн-проектом; согласование состава и объёмов материалов, изделий и оборудования; выполнение необходимых инженерных расчётов; согласование отдельных сложных узлов и важных фрагментов систем. На основании всего этого был разработан проект инженерно-технического обеспечения объекта, включающий несколько инженерных систем, входящих в общий состав раздела ЭОМ.

Результат

Здесь представлены лишь отдельные фрагменты систем инженерного проекта ЭОМ, полный состав которого состоит из 23 листов и который включает:

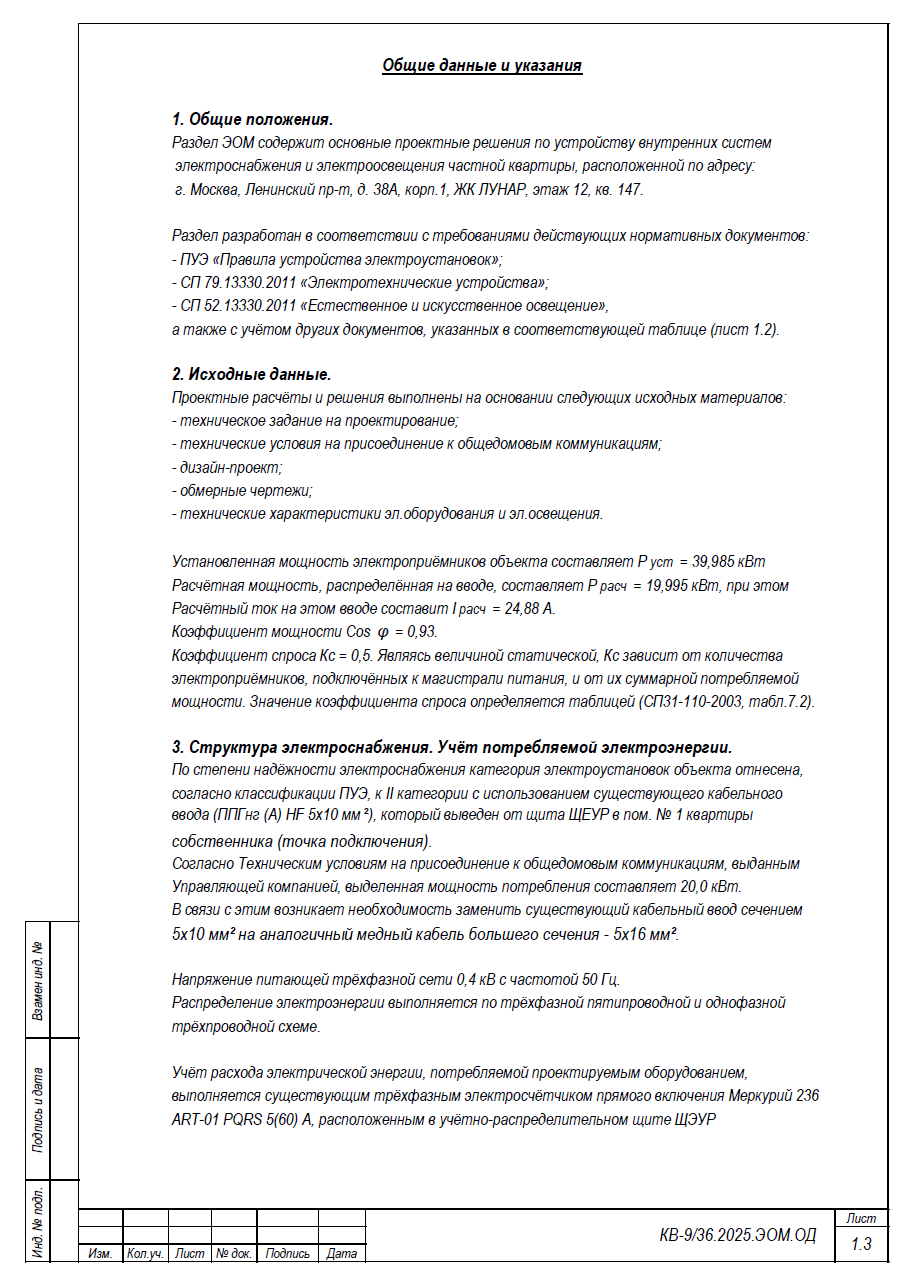

- общие данные объекта;
- описание структуры и принципов построения систем ЭОМ;
- указания и рекомендации для монтажников;

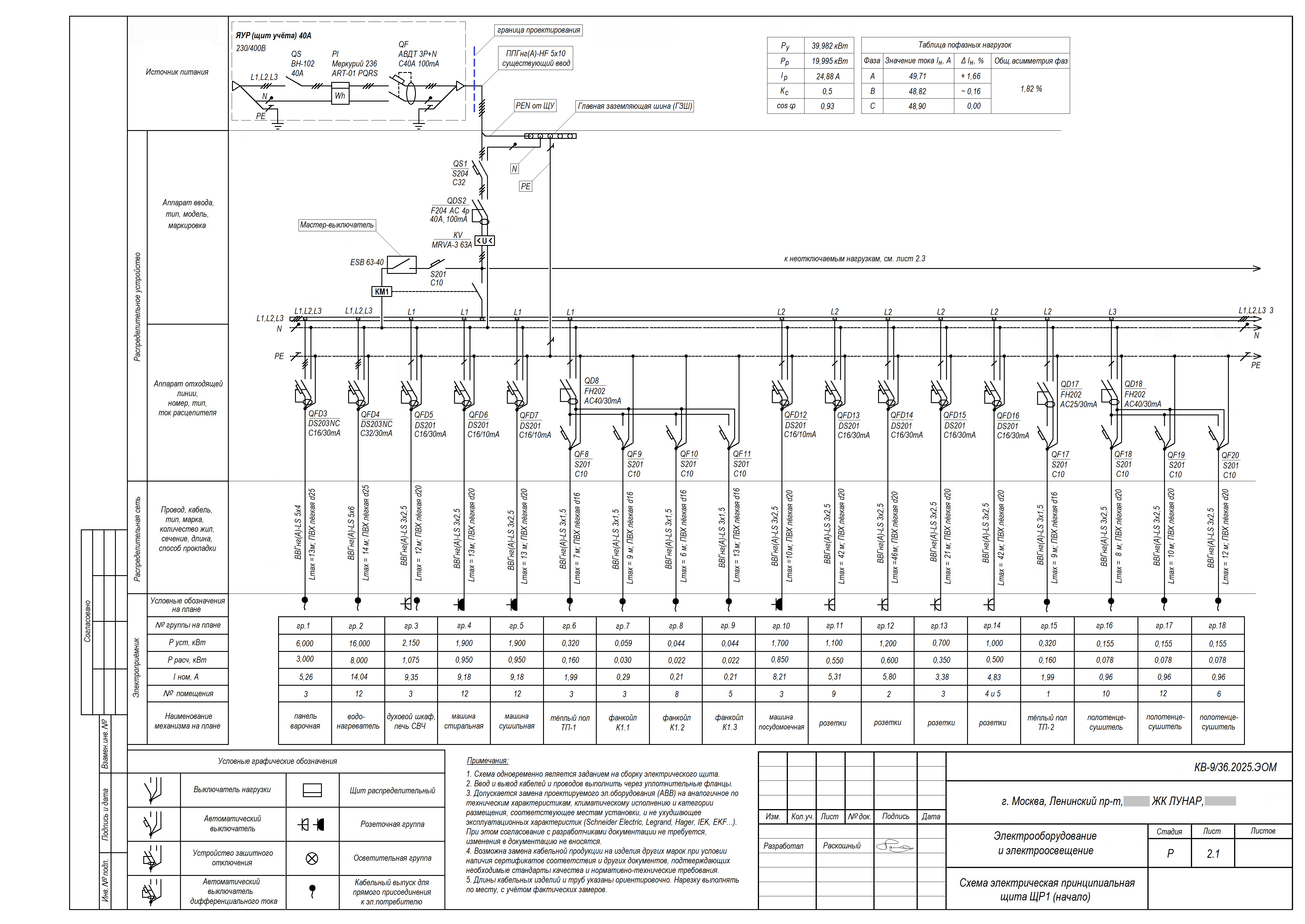

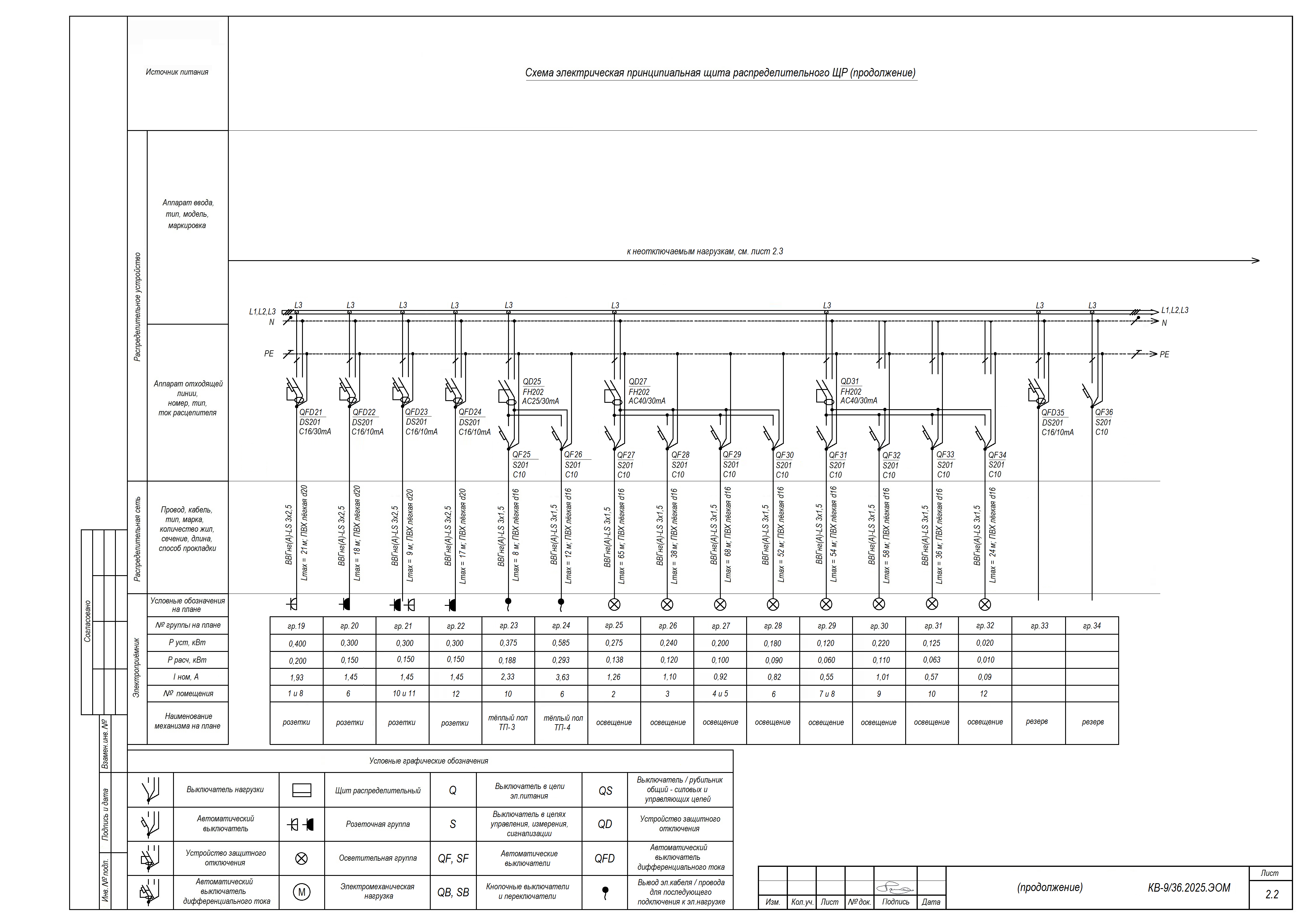

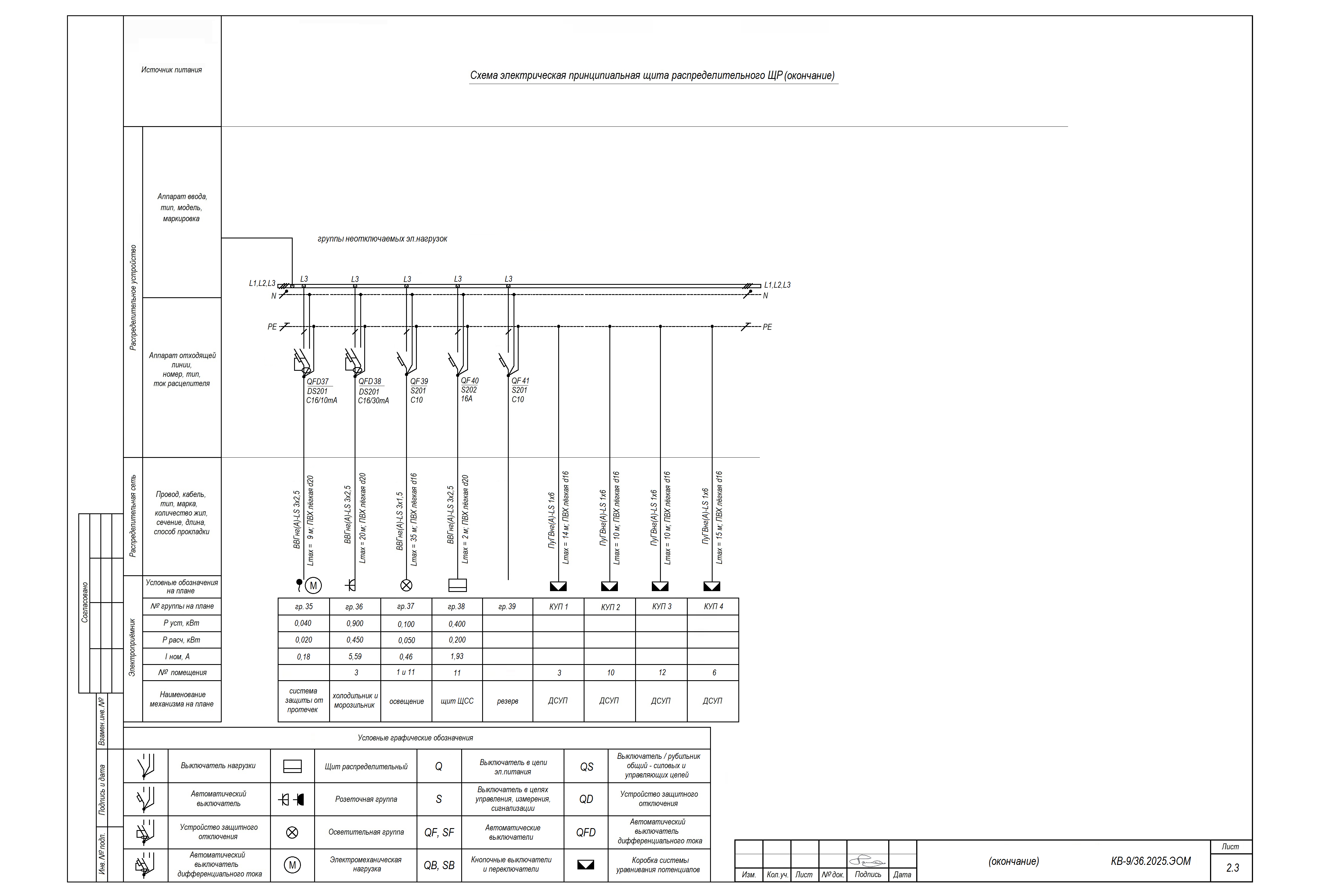

- схемы электрические принципиальные щита распределительного;

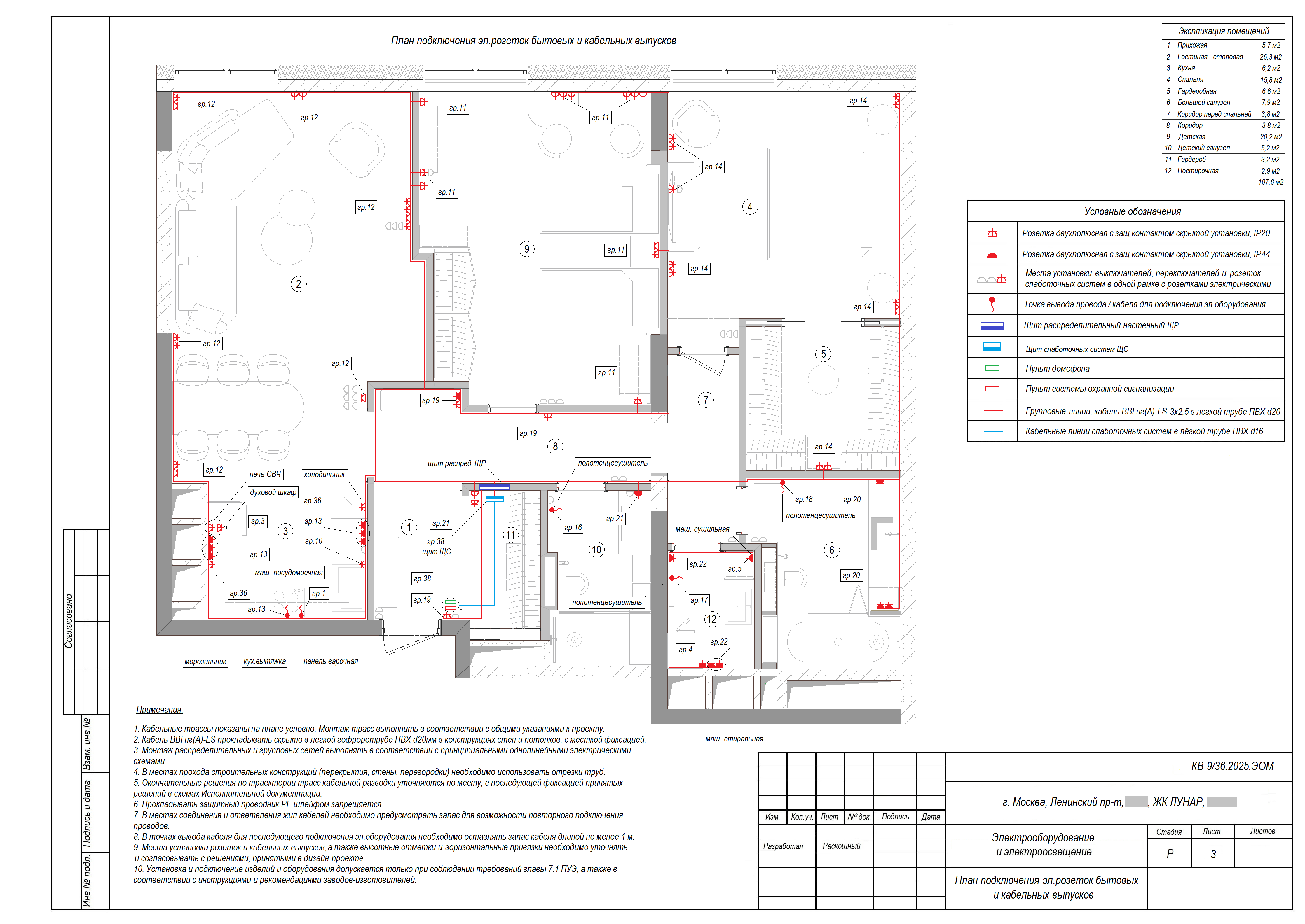

- план расстановки и подключения эл.розеток;

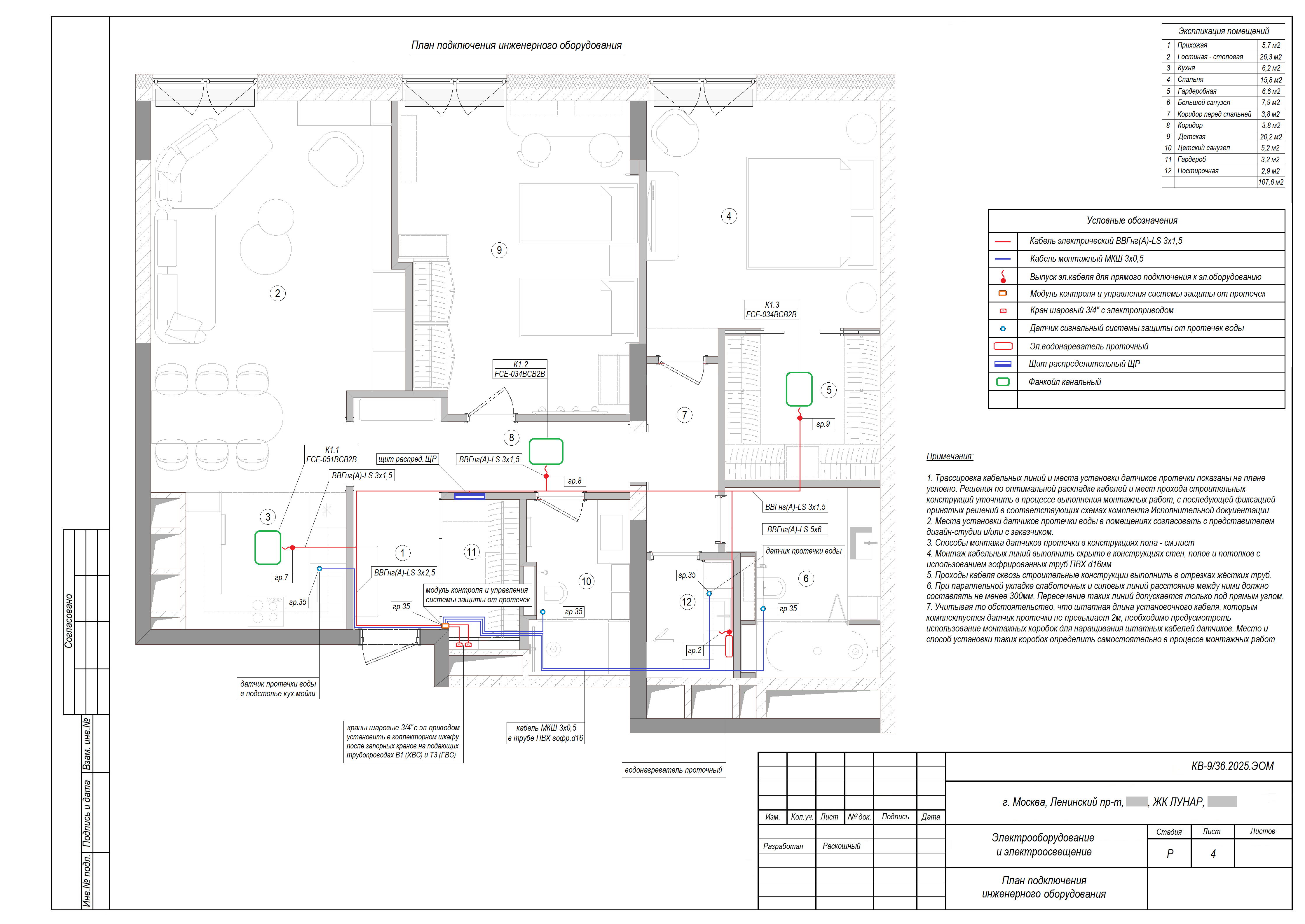

- план расстановки и подключения эл.оборудования;

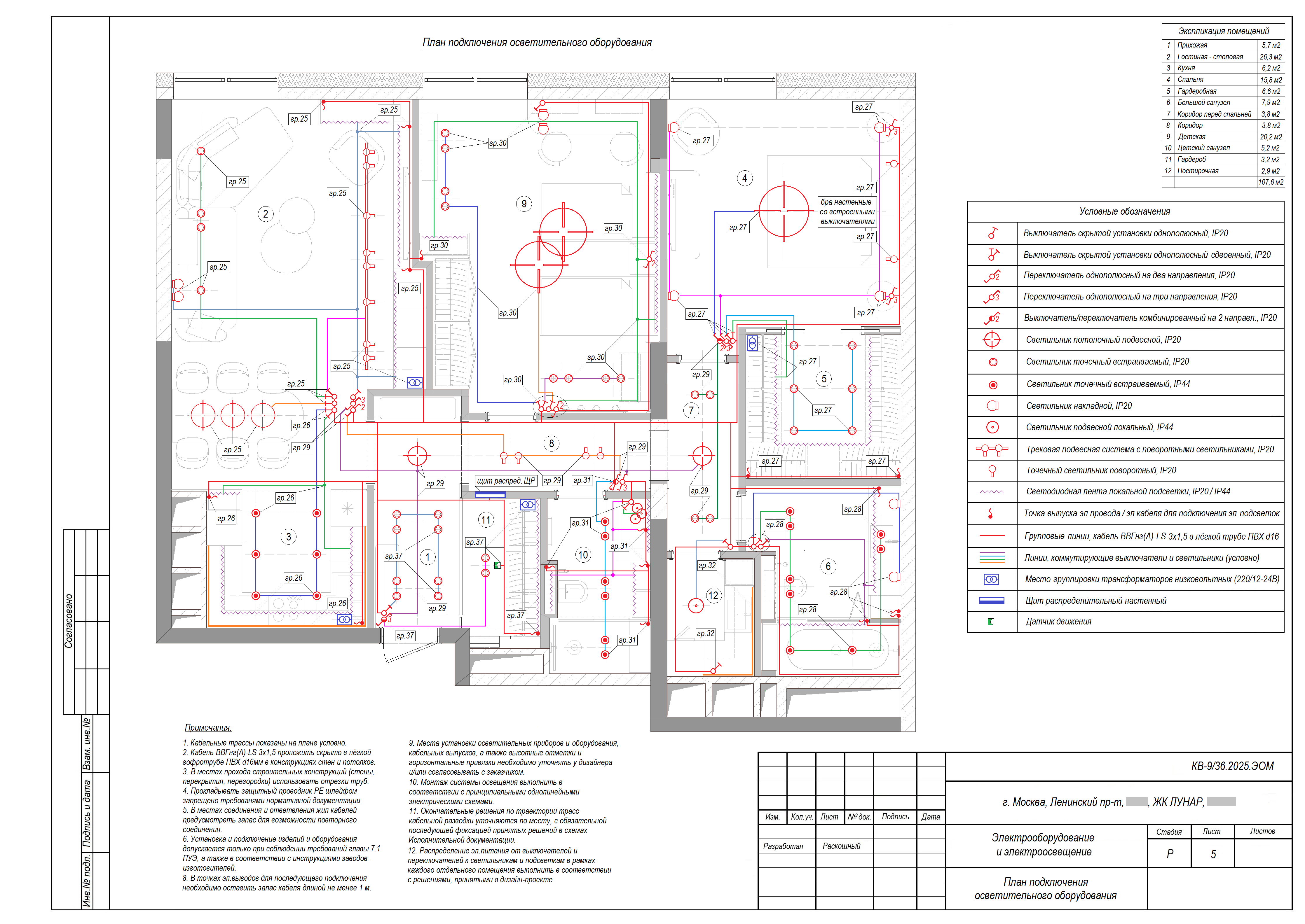

- план расстановки и подключения эл.освещения;

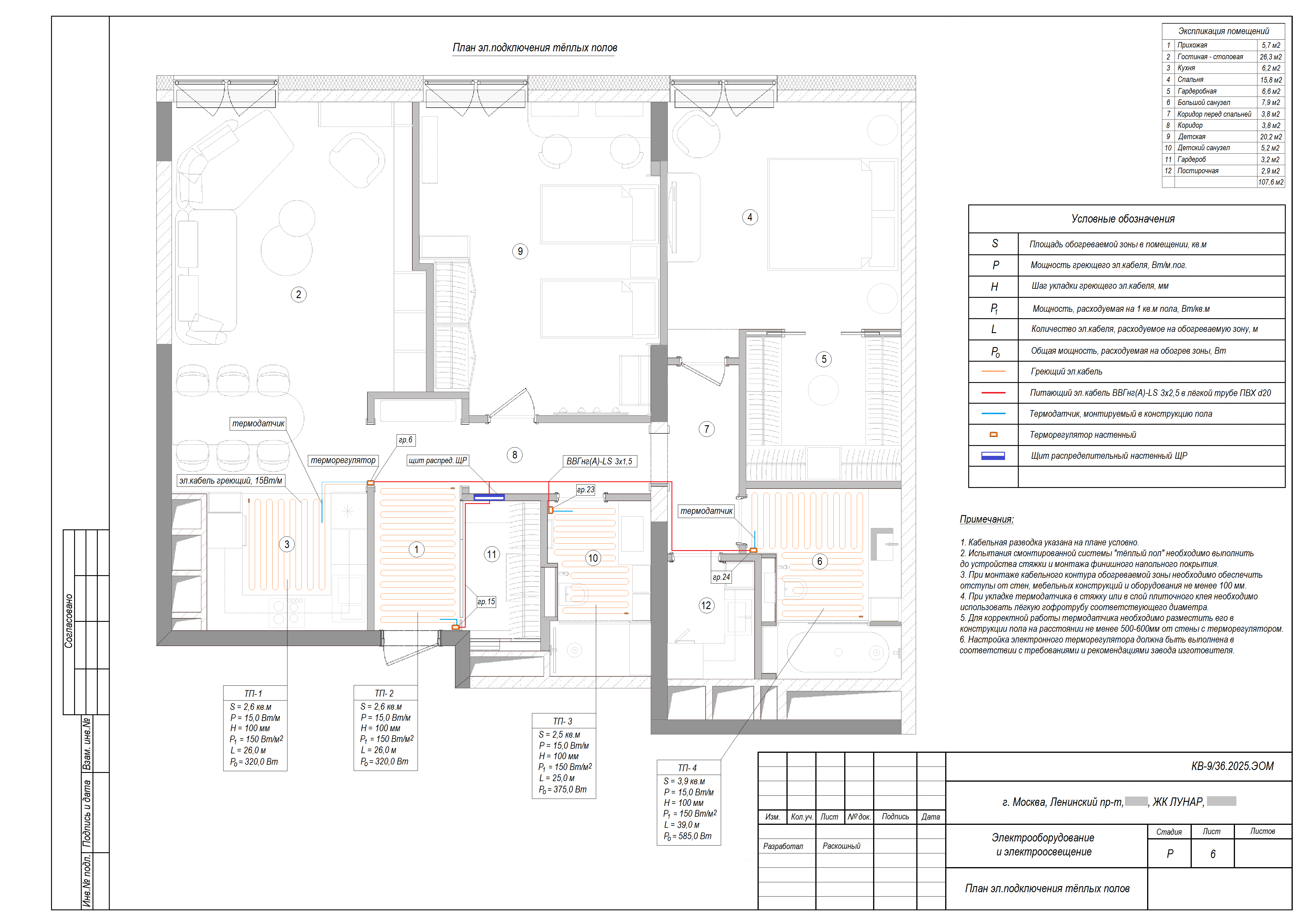

- план системы Тёплый пол;

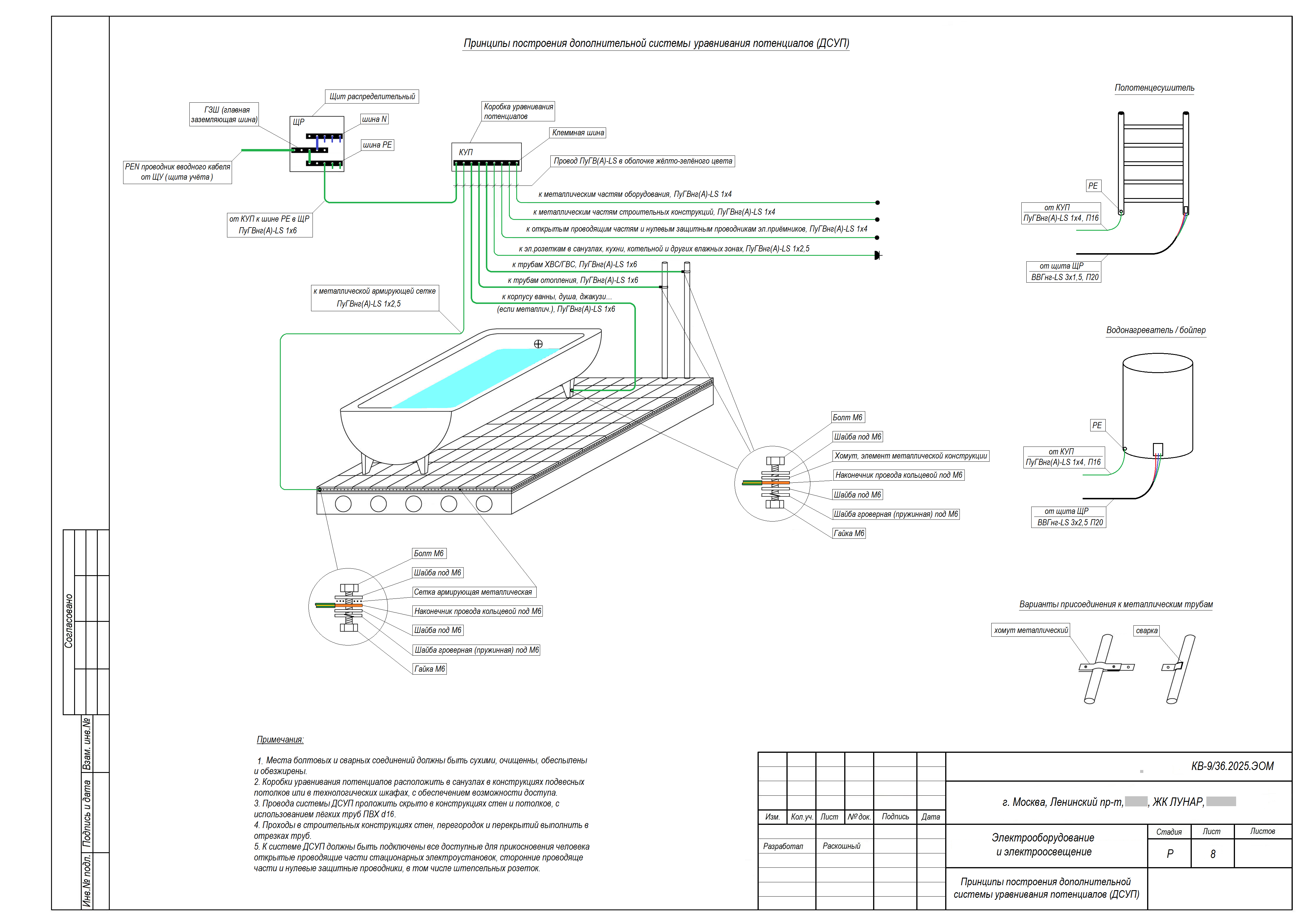

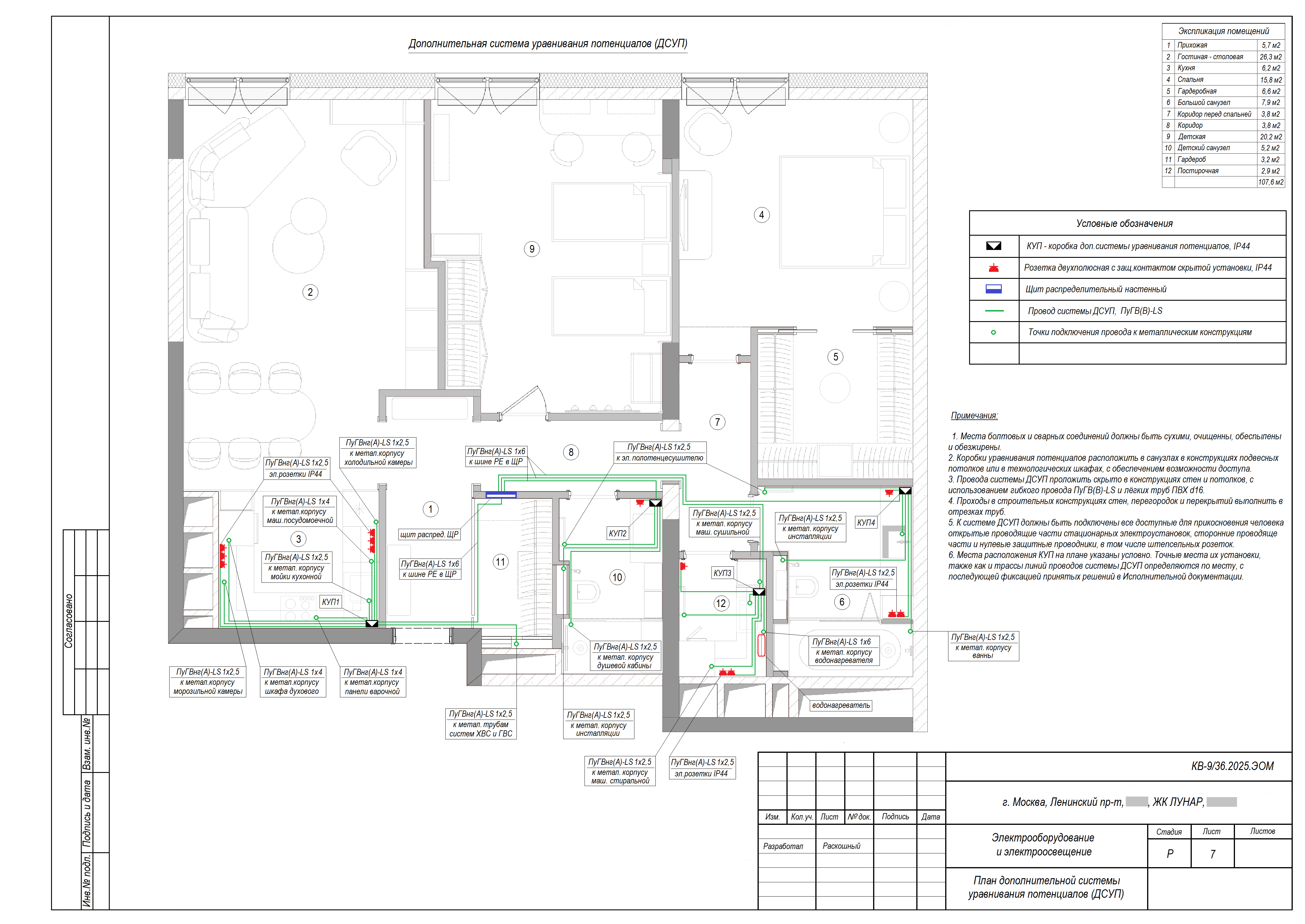

- план дополнительной системы уравнивания потенциалов (ДСУП);
- схемы основных коммутаций силового, осветительного, установочного и другого эл.оборудования;
- спецификация материалов, изделий и оборудования.

Презентация проекта
