Эмблема в виде изображения плохого качества в контур

Описание

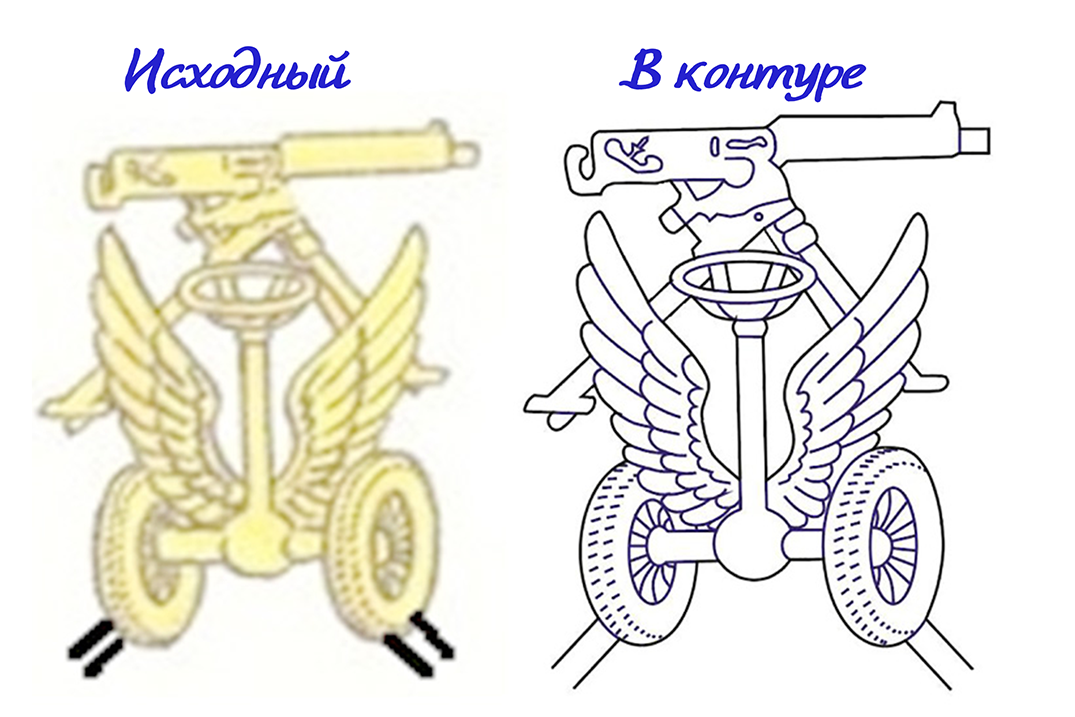

Задача была следующая: с данного изображения плохого качества требовалось отобразить эмблему в контурах определенной высоты.

Решение

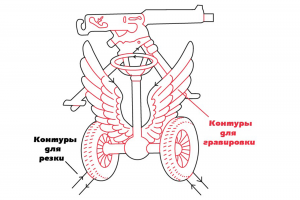

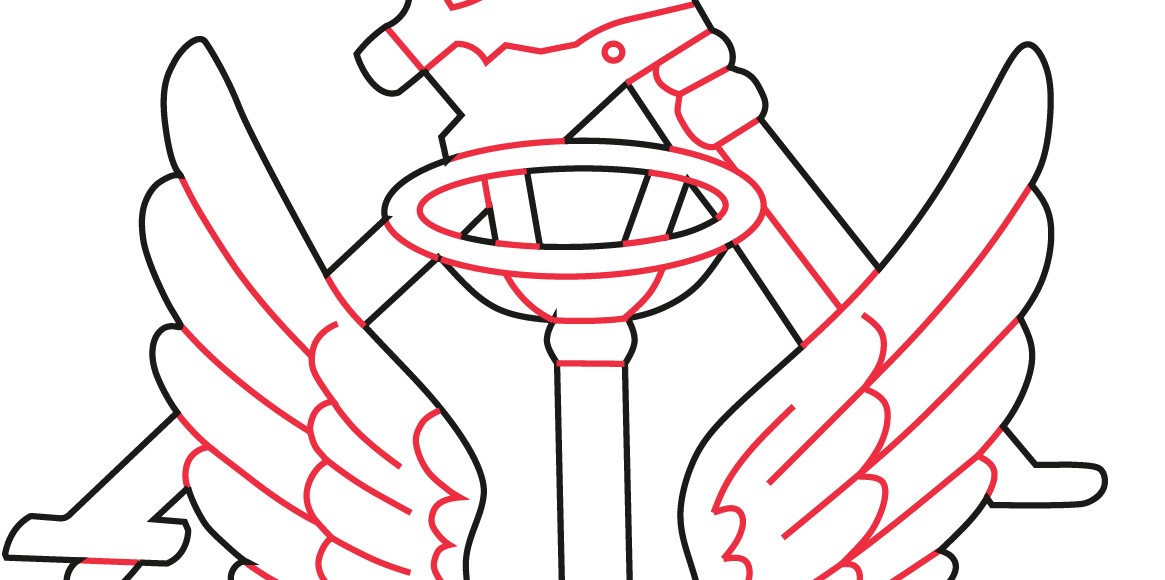

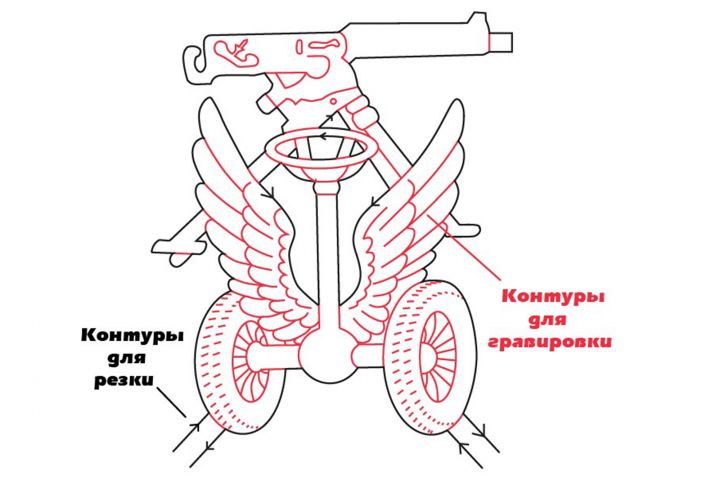

Данное изображение было помещено в программу Иллюстратор, увеличена степень его прозрачности. Далее с помощью инструментов программы производилась ручная отрисовка контуров. Контуры должны быть двух видов: для резки (должны иметь замкнутый контур) и для гравировки. Данный документ сохранен в формате PDF.

Результат

Данный чертеж эмблемы будет применен в программе станка для промышленной резки.

Презентация проекта
