Задача клиента заключалась в разработке детализированного комплекта рабочих чертежей (стадия КМД) для металлического каркаса гаража размером 15х12 метров. Цель — обеспечить точность изготовления конструкций на производстве и гладкость монтажа на объекте, исключив любые ошибки. Проект должен был учитывать климатические нагрузки региона (II снеговой район — 180 кгс/м², II ветровой район) и включать полную спецификацию материалов для точного расчета сметы и закупки металлопроката.

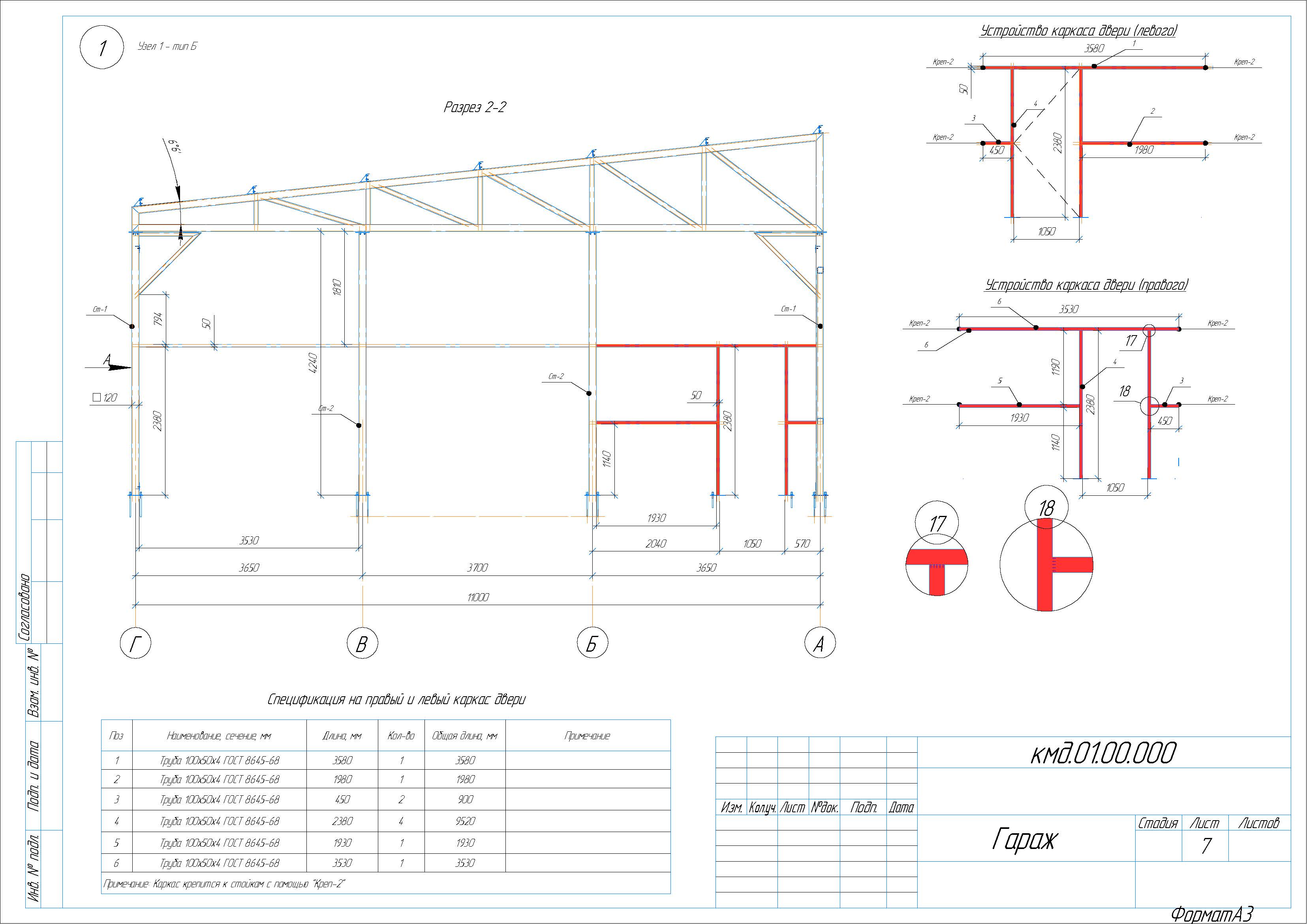

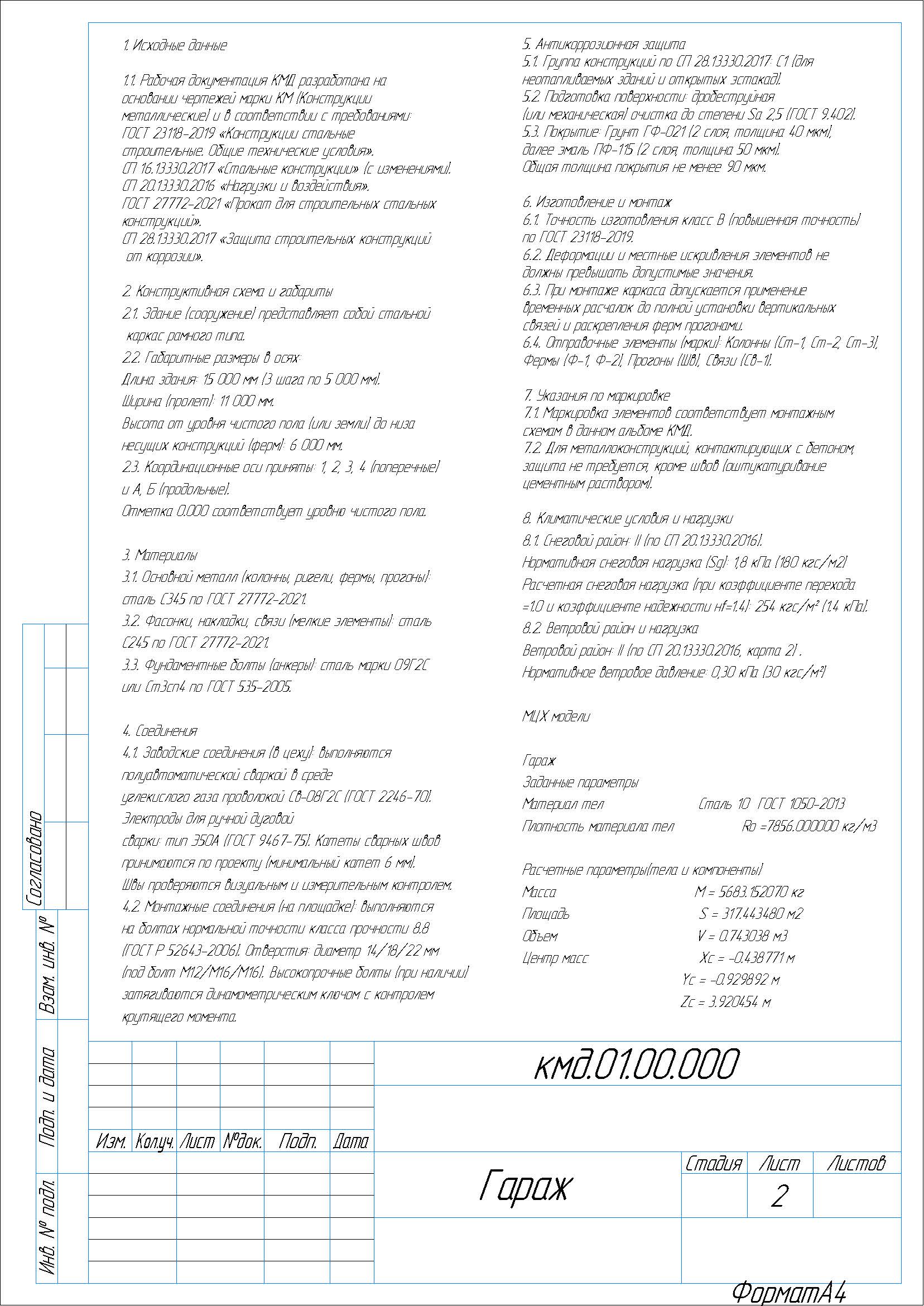

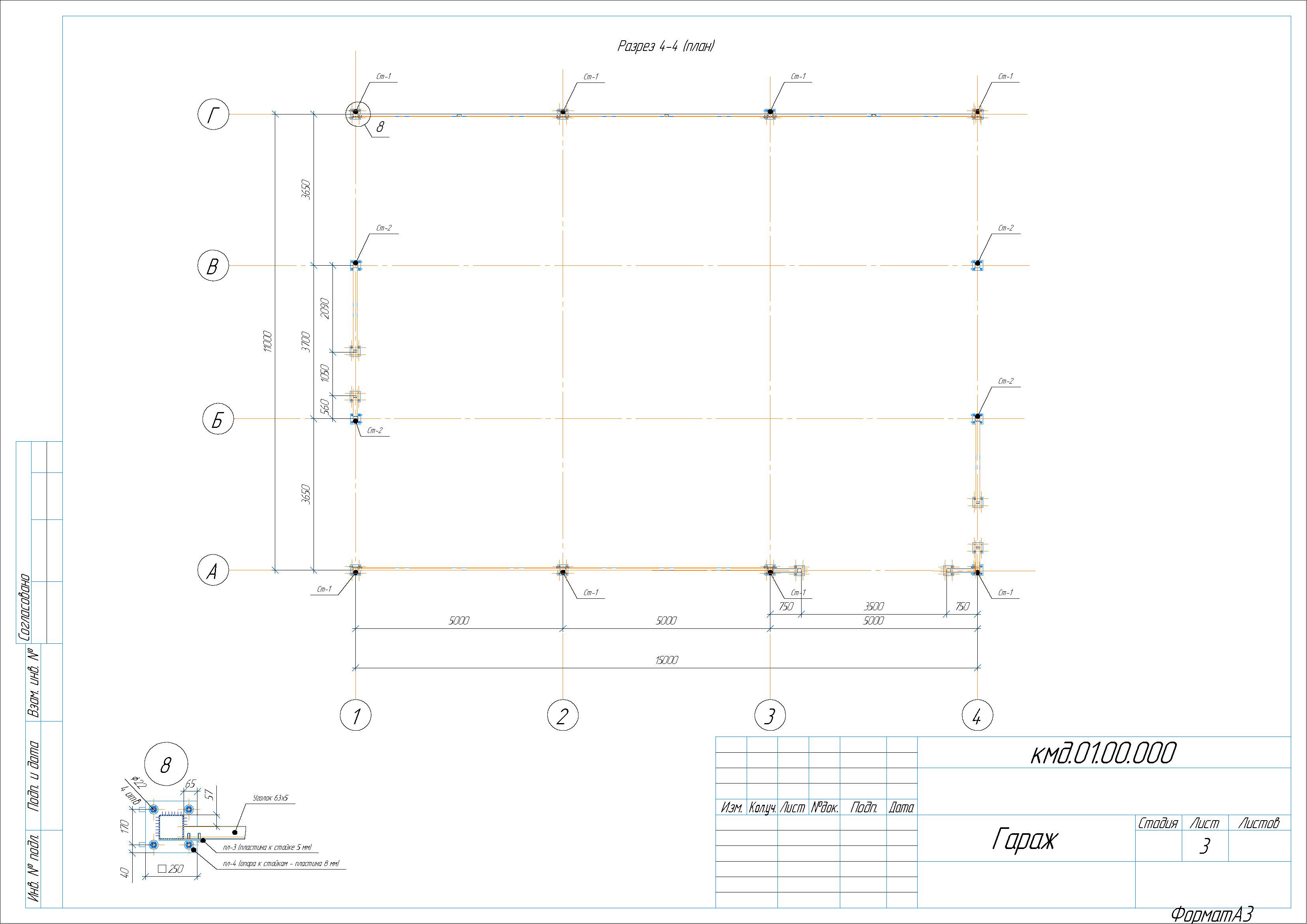

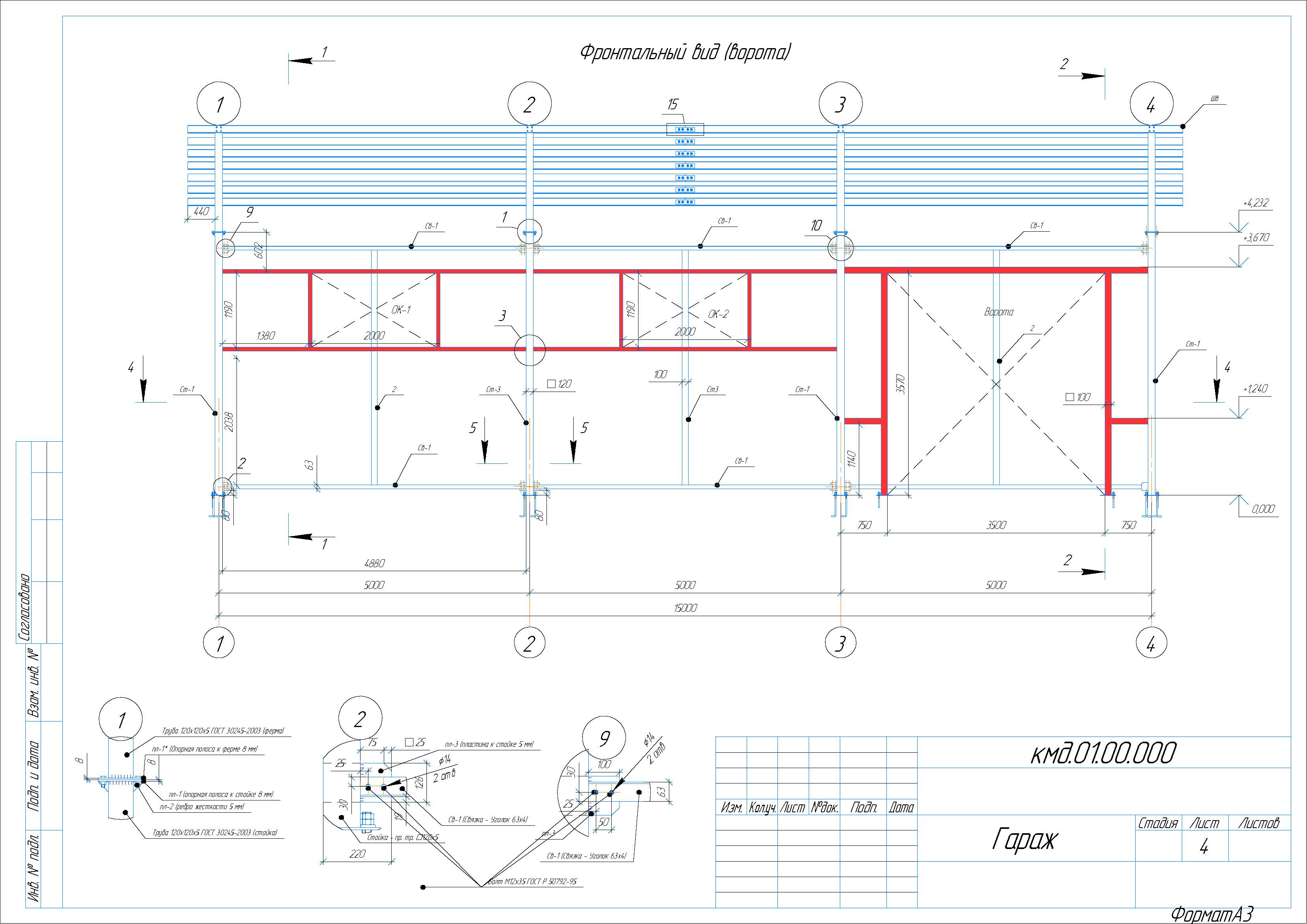

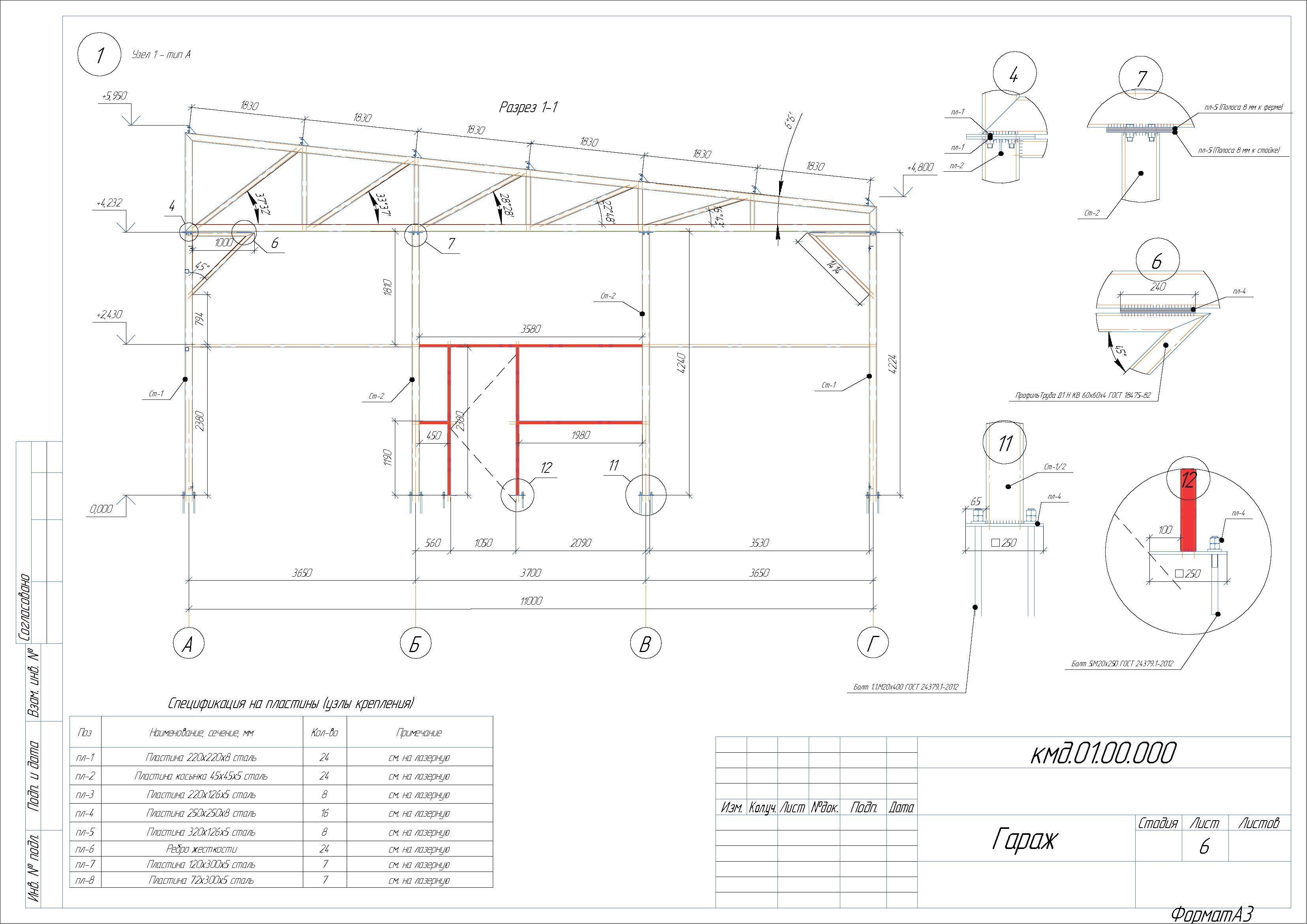

На основе задания я разработал полный альбом КМД, включающий монтажные схемы, разрезы, фасады, узлы креплений и спецификации. В ходе работы было выполнено:

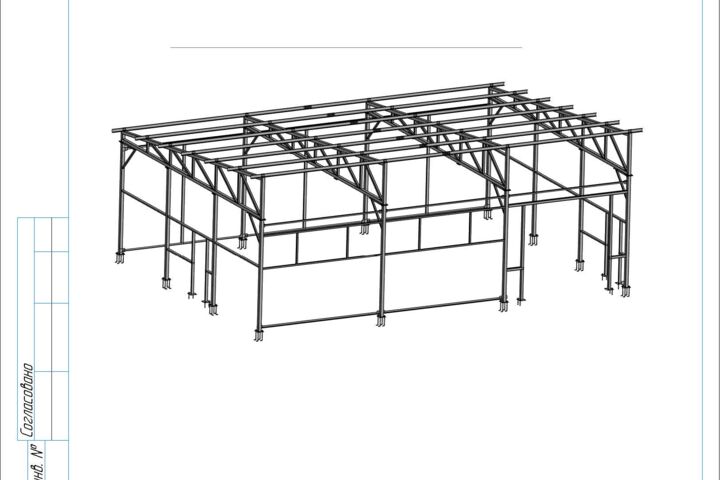

3D-моделирование и расчет масс (общий вес каркаса — 5683 кг), определение центра тяжести.

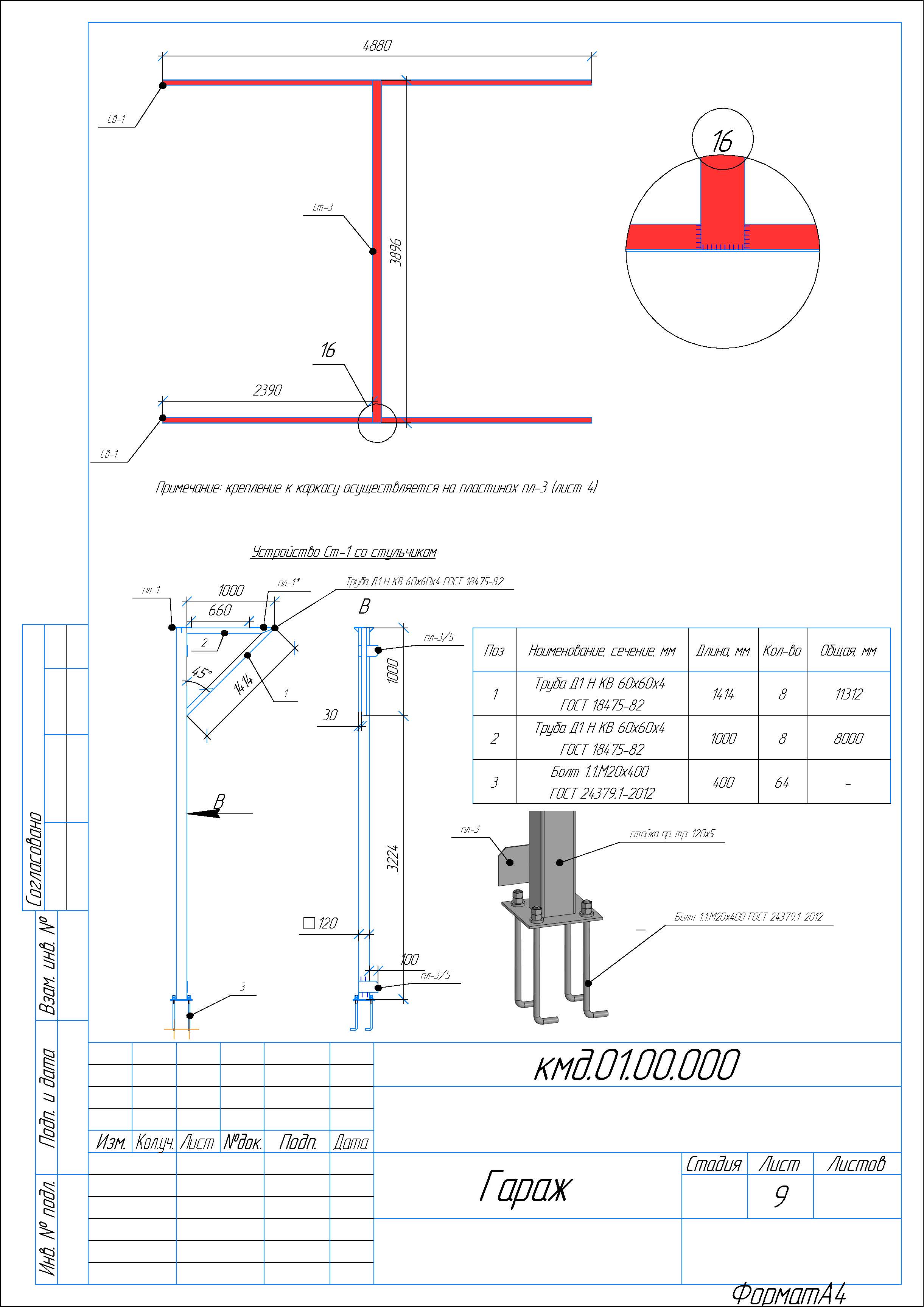

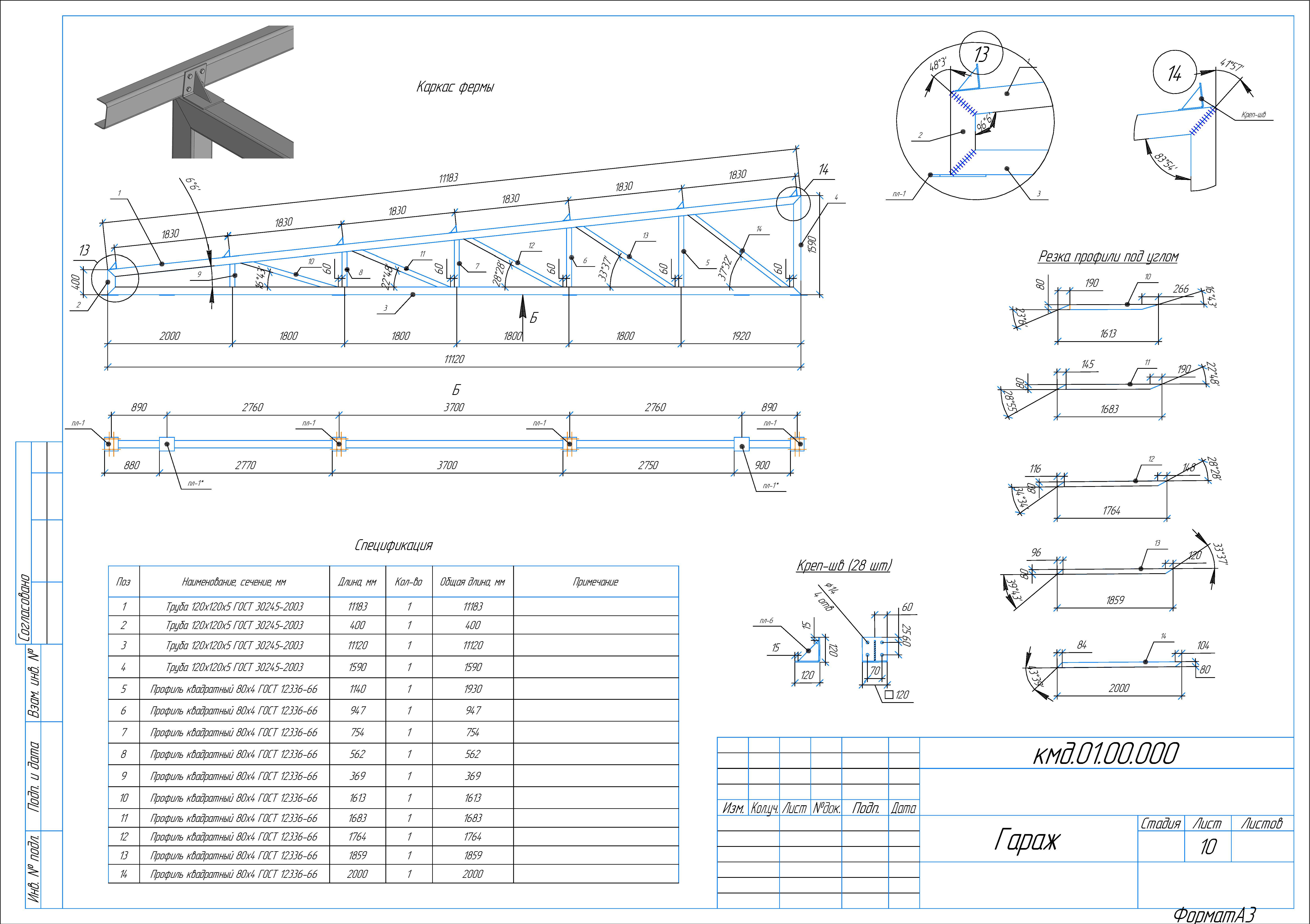

Проектирование несущих элементов: колонн (Ст-1, Ст-2), стропильных ферм (Ф-1, Ф-2), прогонов и вертикальных связей.
Детальная проработка узлов (монтажные пластины, болтовые соединения М16/М20, фундаментные анкерные болты).
Подбор антикоррозийной защиты (дробеструйная очистка до Sa 2,5, грунт ГФ-021 и эмаль ПФ-115 общей толщиной не менее 90 мкм).

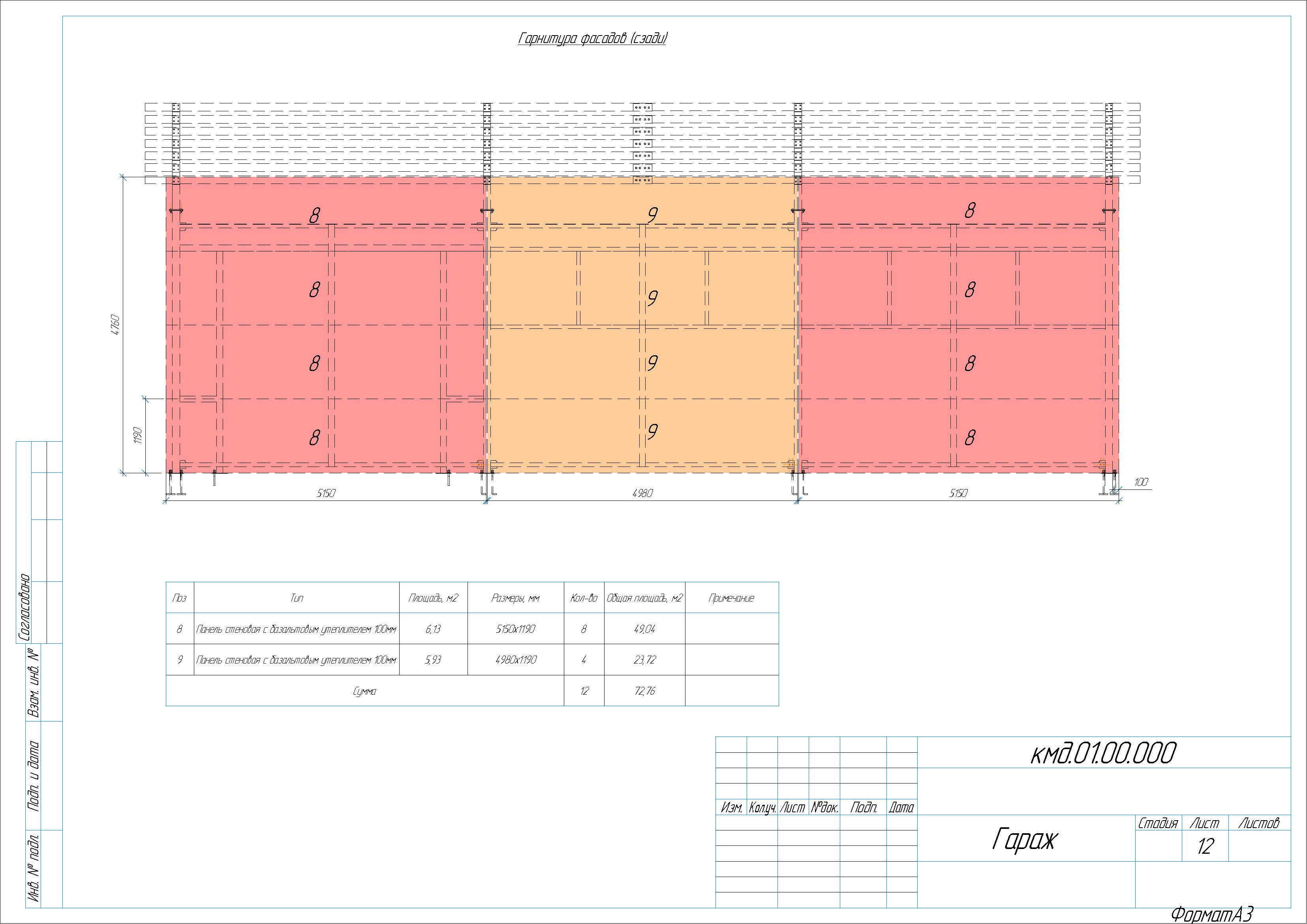

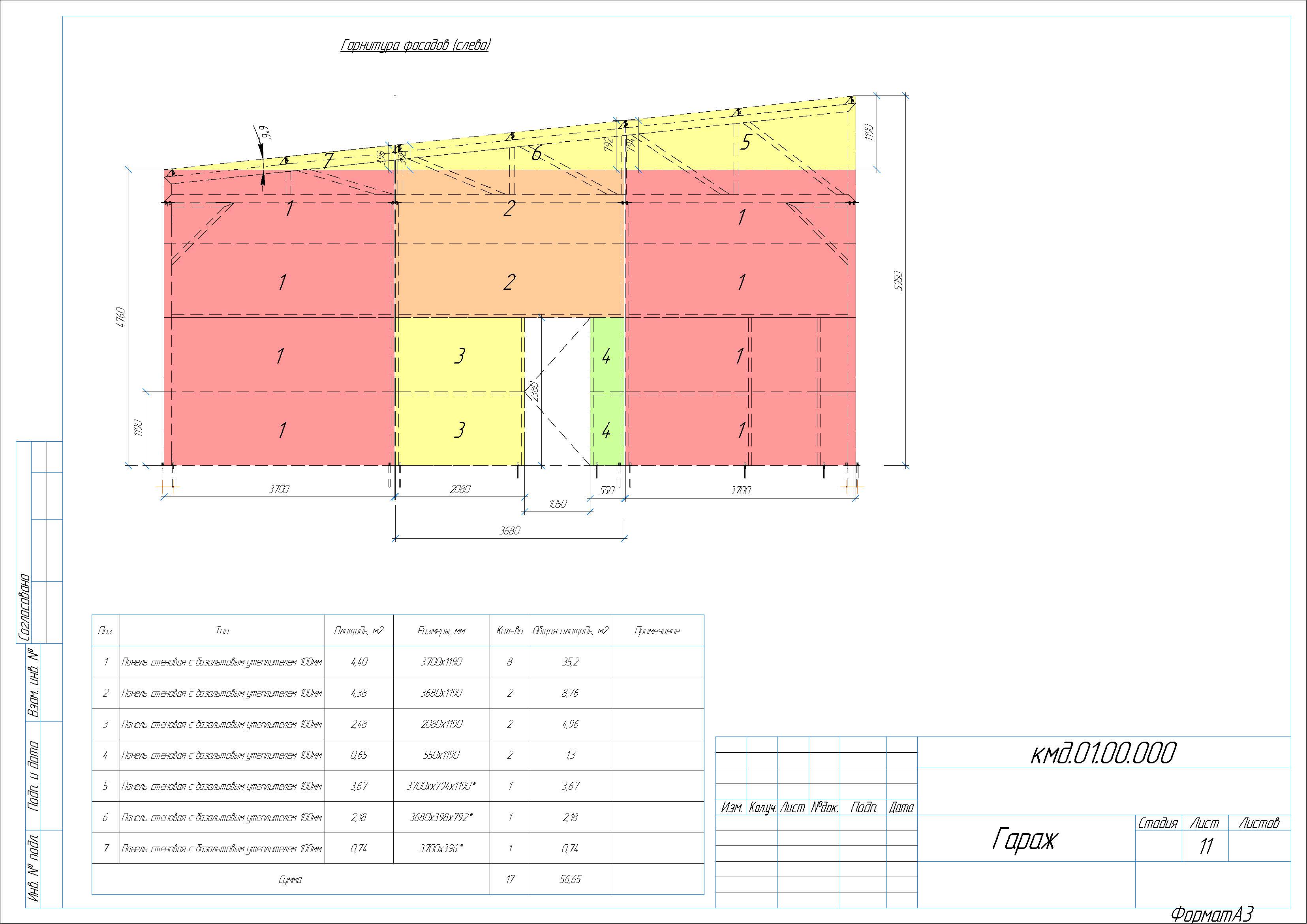

Разработка точной раскладки (гарнитуры) сэндвич-панелей с базальтовым утеплителем 100 мм для стен, окон и кровли с расчетом всех доборных элементов и площадей.
Результатом стал готовый к передаче на завод и монтаж альбом чертежей (15 листов). Точность изготовления класса «В» и детальная проработка узлов исключили подгонку деталей на стройплощадке. Четкая спецификация металлопроката и панелей (более 200 м²) позволила оптимизировать закупки. Заказчик получил надежную, просчитанную конструкцию, готовую выдерживать расчетные снеговые и ветровые нагрузки, а монтаж каркаса и ограждающих конструкций прошел в строго отведенные сроки.
