Гараж из профильной трубы: рама, узлы опирания на плиту и ворота

Описание

Второй гараж, но конструкция другая: каркас из профильной трубы, опирание на готовую плиту. Здесь главный вопрос не в самой раме, а в узлах опирания и в том, как стойка крепится к плите, чтобы конструкцию не оторвало ветром.

Решение

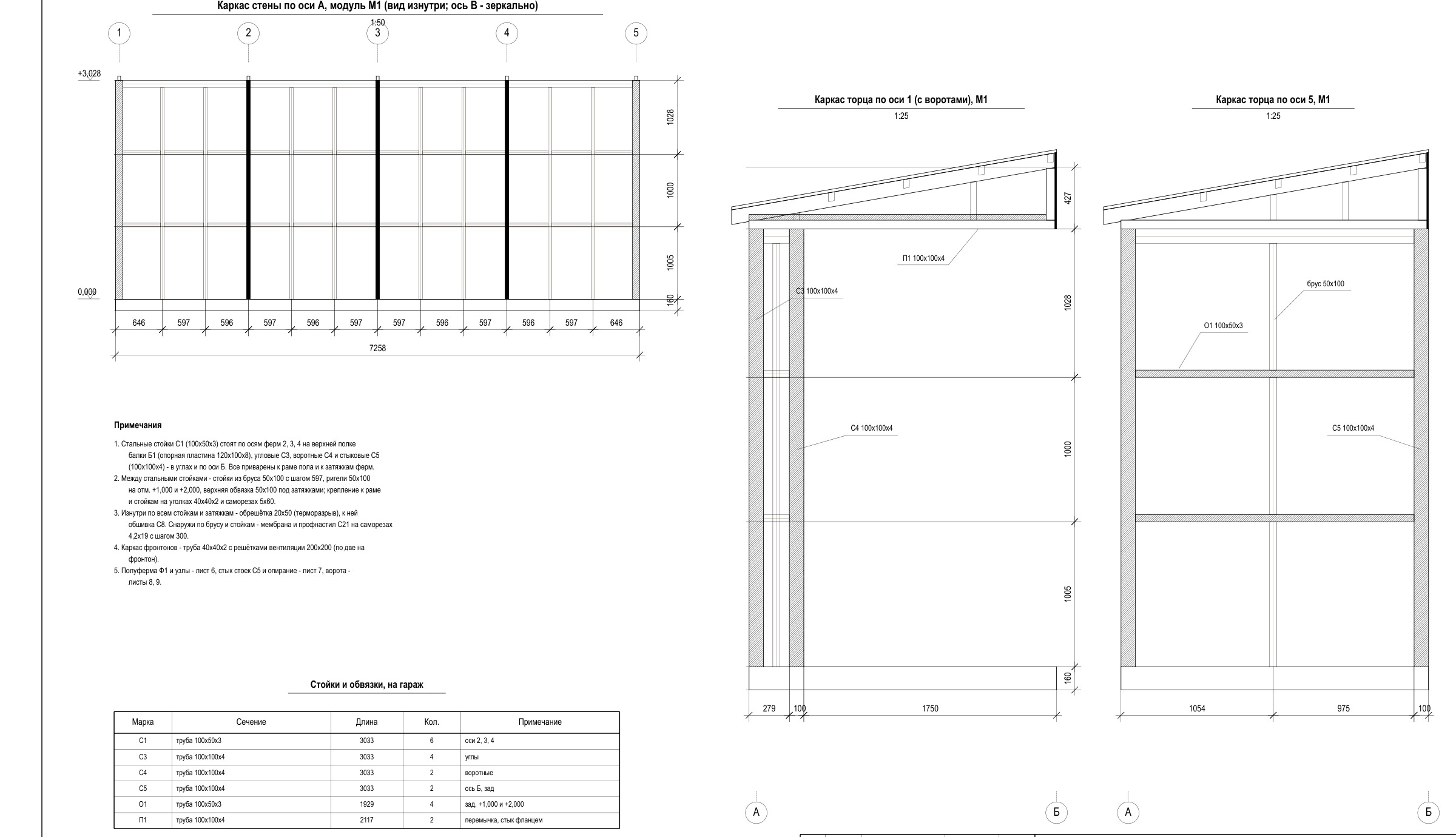

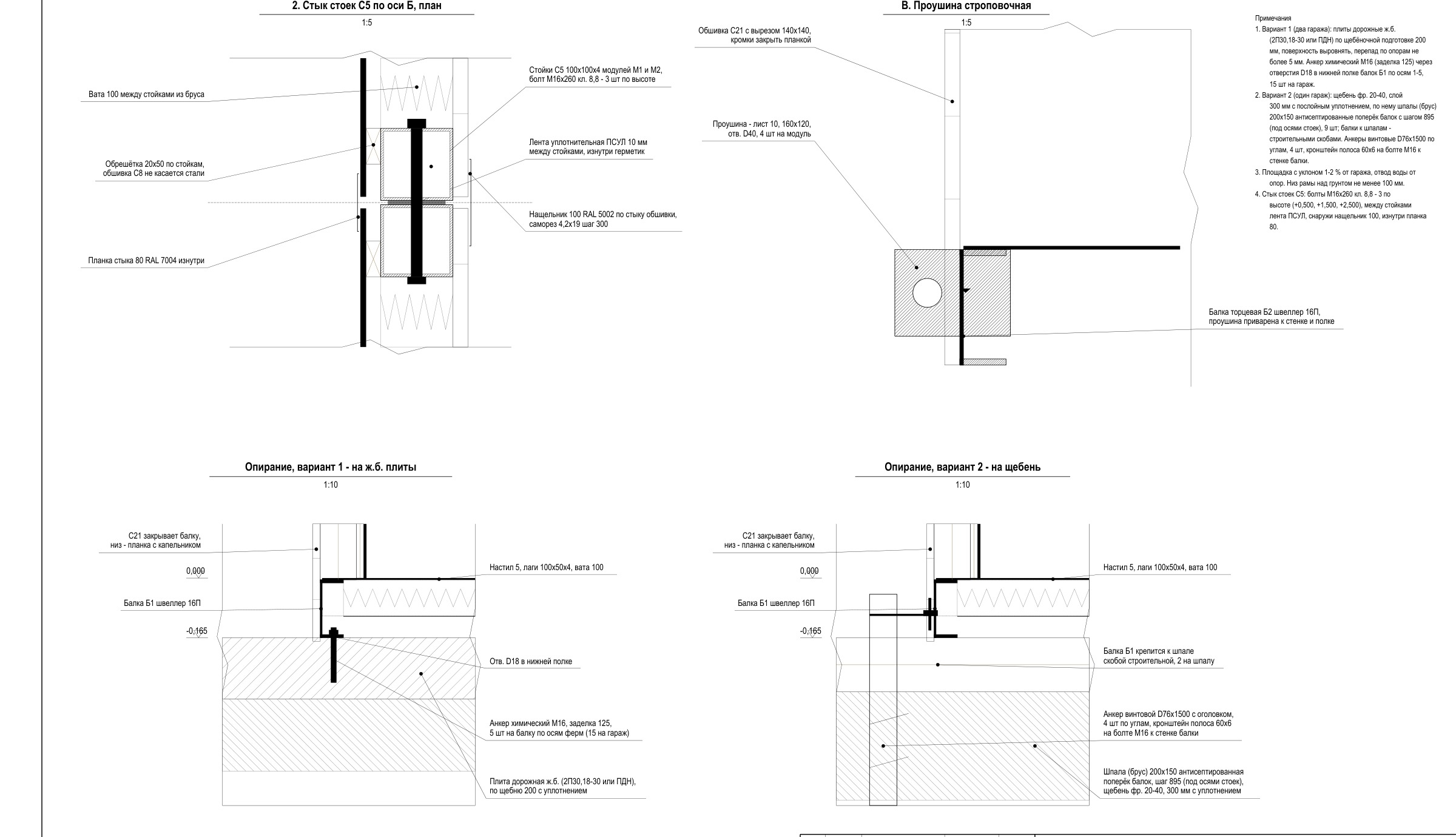

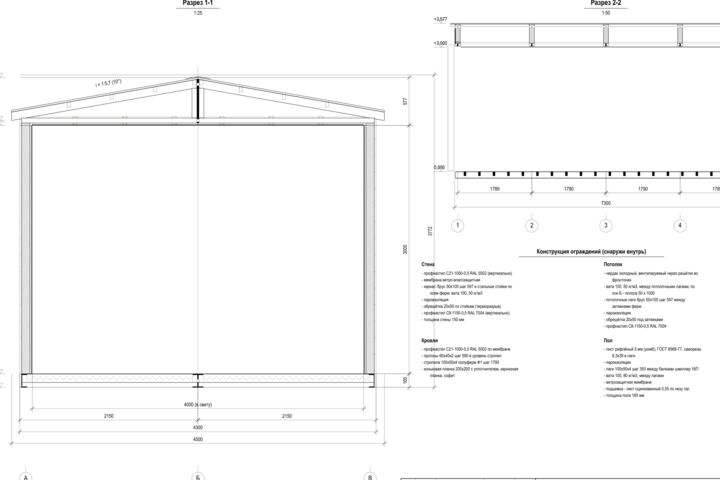

Раму вычертил с сечениями трубы и шагом стоек, дал два разреза с высотами. Узел опирания показал в двух вариантах: на закладную деталь и на анкер в тело плиты, с размерами пластины и сварными швами.

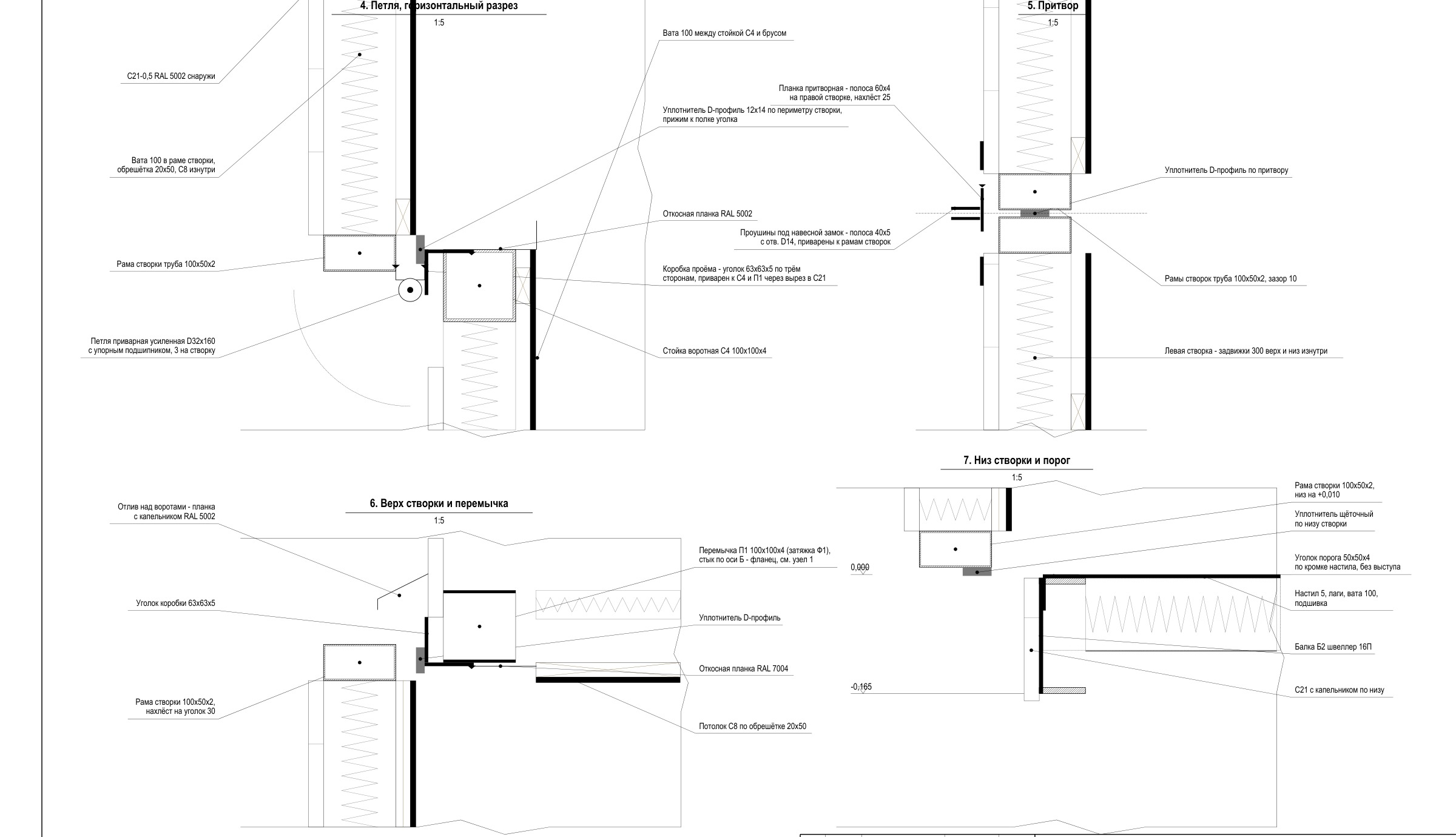

Примыкание стены к полу и обрамление проёма ворот дал отдельными фрагментами в крупном масштабе.

Результат

Комплект отдан с двумя вариантами узла опирания, чтобы заказчик выбрал по тому, что реально есть на площадке, без обратного захода к проектировщику.
