Гараж из сэндвич-панелей: каркас, узлы примыканий и ворота, чертежи под изготовление

Описание

Заказчику нужен был не эскиз, а рабочие чертежи гаража под сэндвич-панели, по которым можно заказать металл и собрать конструкцию. То есть с сечениями профилей, шагом рам, узлами примыкания панели к каркасу и с воротами.

Решение

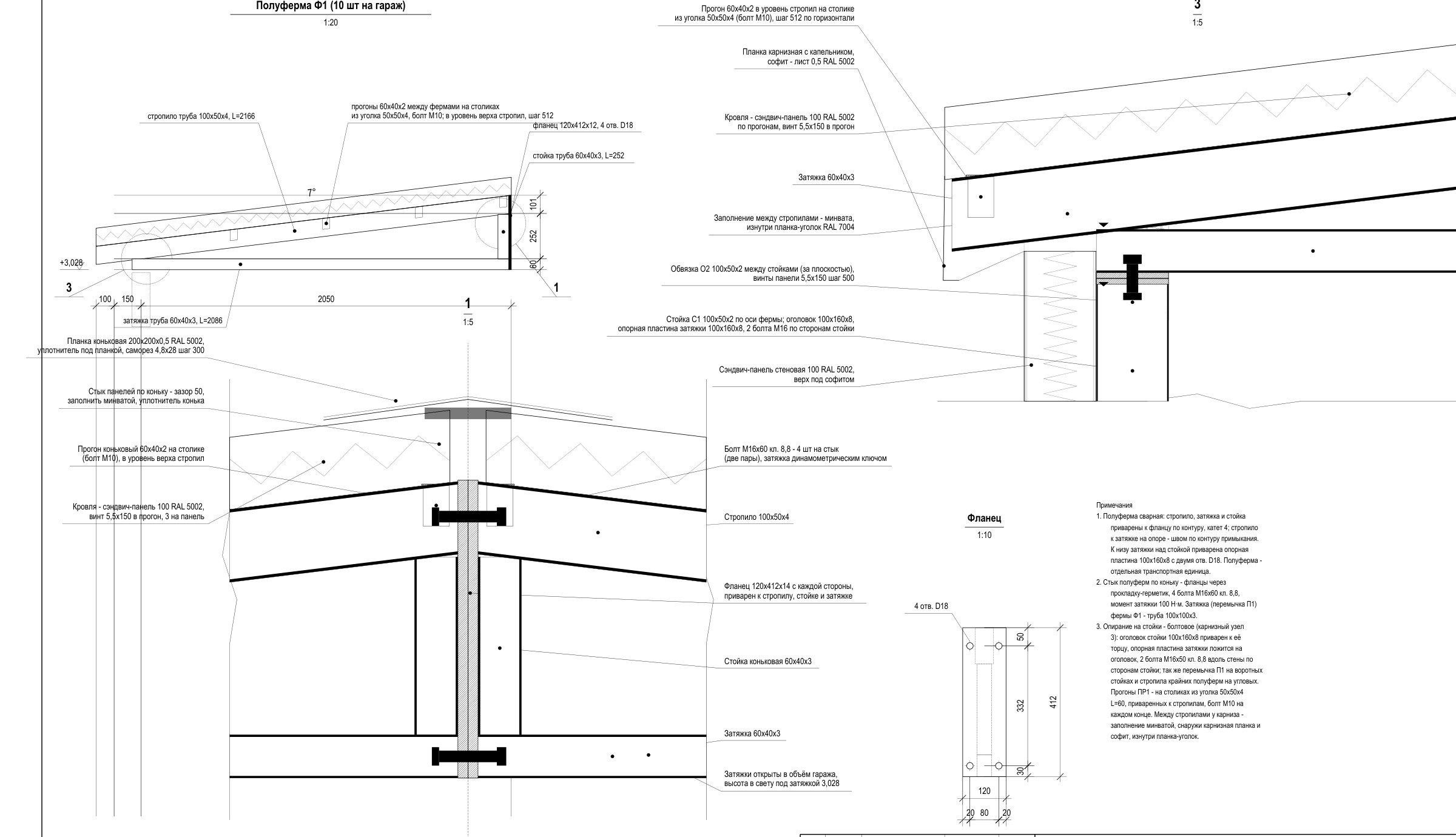

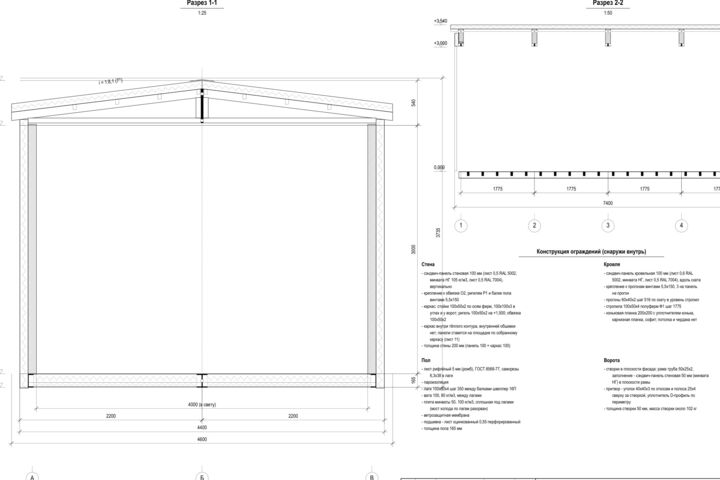

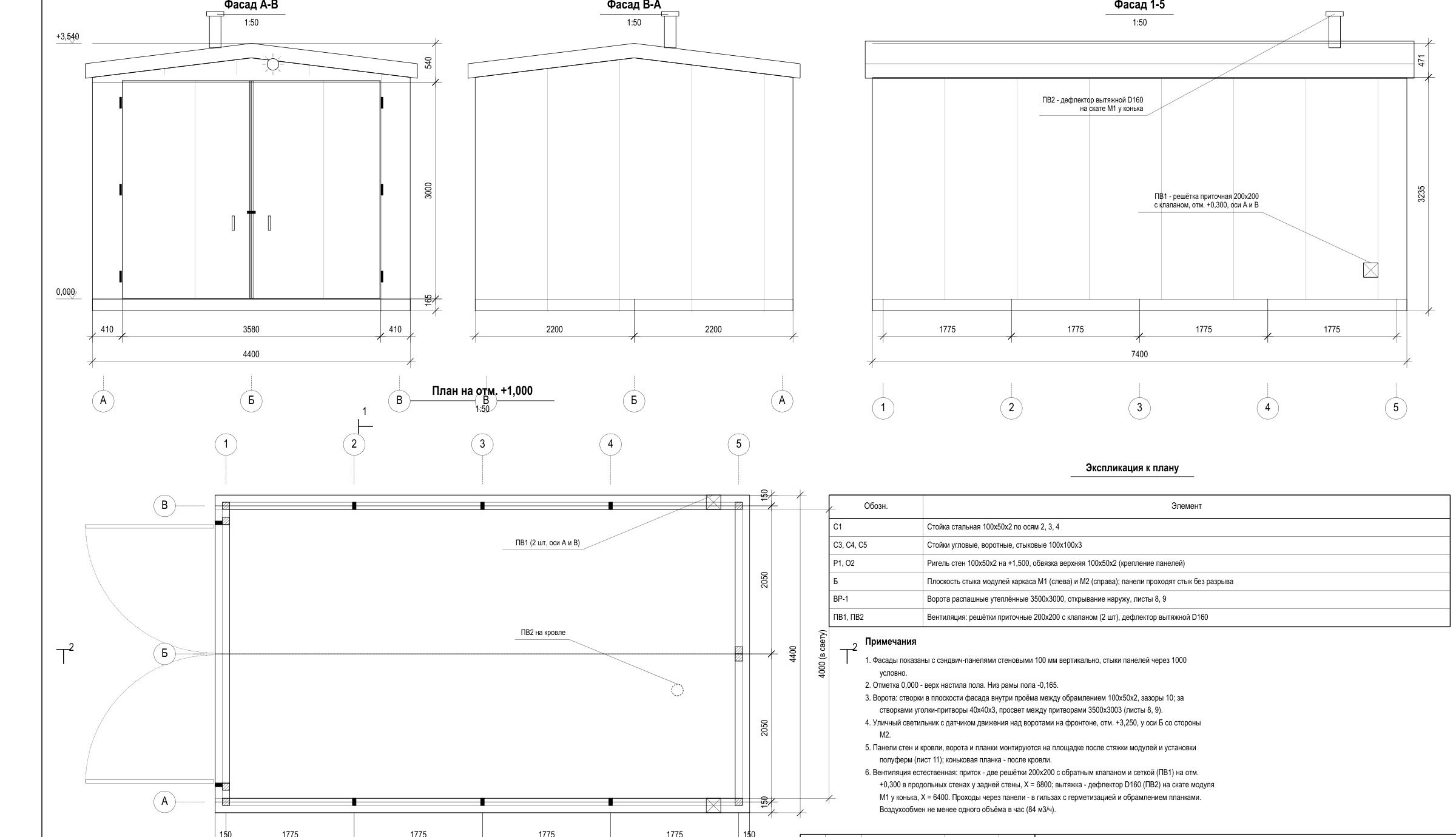

Каркас разложил на рамы с фактическим шагом, дал разрезы поперёк и вдоль, где видно высоту в коньке и по карнизу. Узлы примыкания панелей вынес отдельно, с саморезами и герметизацией стыка.

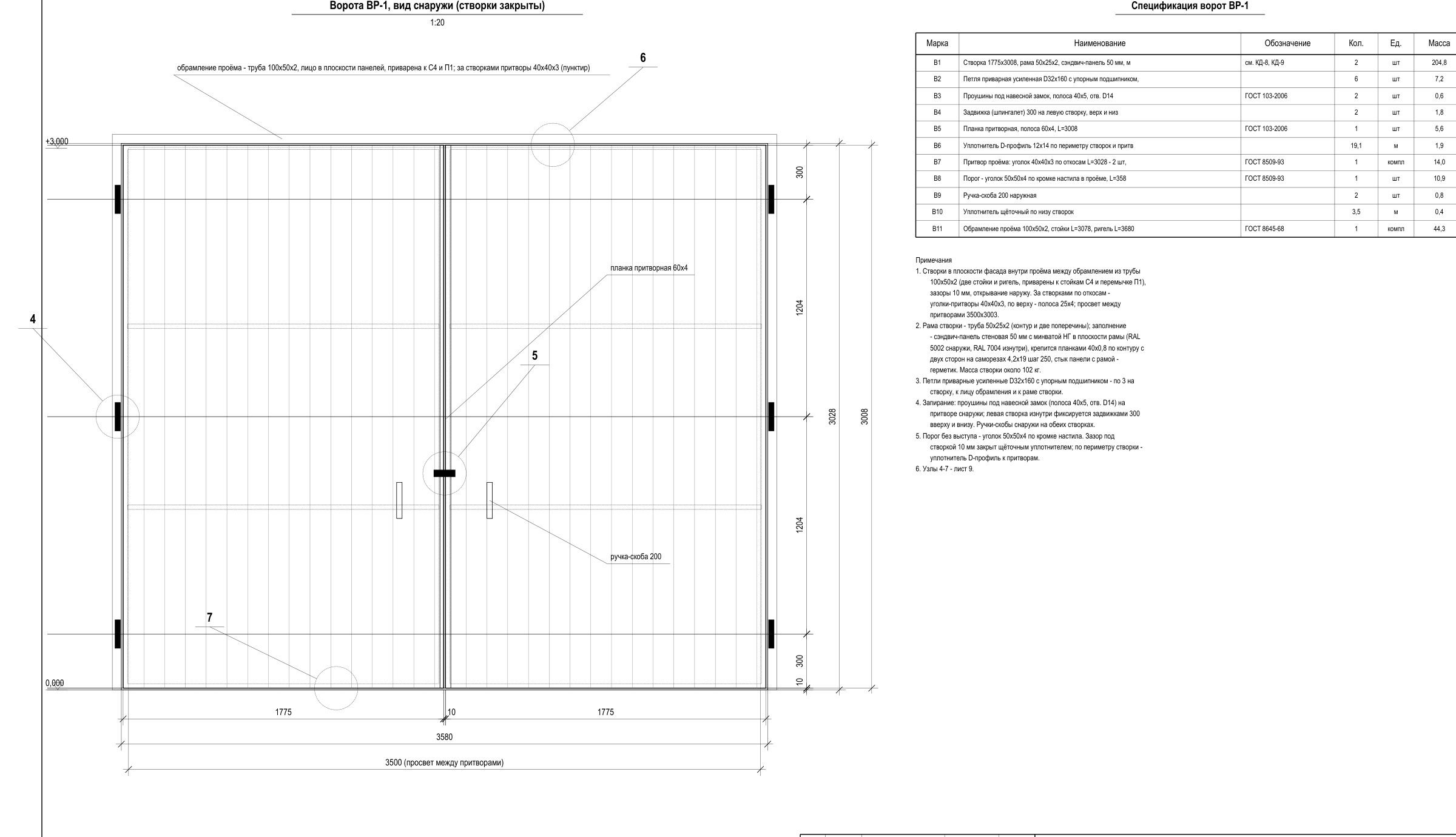

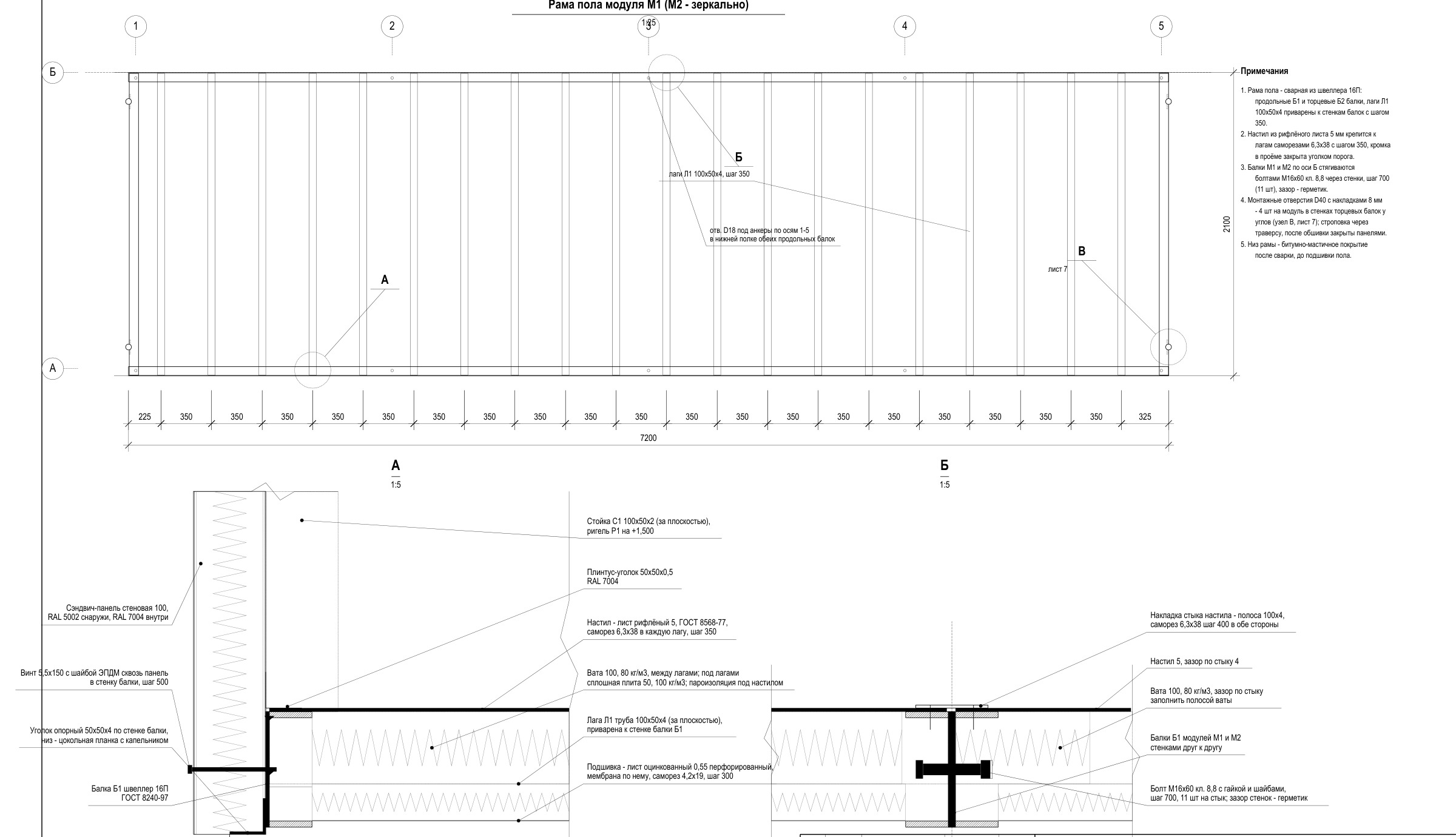

Пол и фундаментную часть показал в разрезе с подготовкой и отсечной гидроизоляцией. Ворота вычертил с проёмом в свету и обрамлением.

К каждому листу дал текстовые указания по составу: профили, кровля, стены, крепёж.

Результат

По комплекту можно считать металл и резать панели: шаги, сечения и размеры проёмов проставлены, узлы показаны крупно.
