Ворота трансформаторной подстанции: чертёж КМ с фасадом, разрезами и спецификацией металла

Описание

Нужен был чертёж металлических ворот трансформаторной подстанции: фасад с проёмом в свету, разрезы по полотну, вентиляционные решётки и ведомость металла под заказ на производство.

Решение

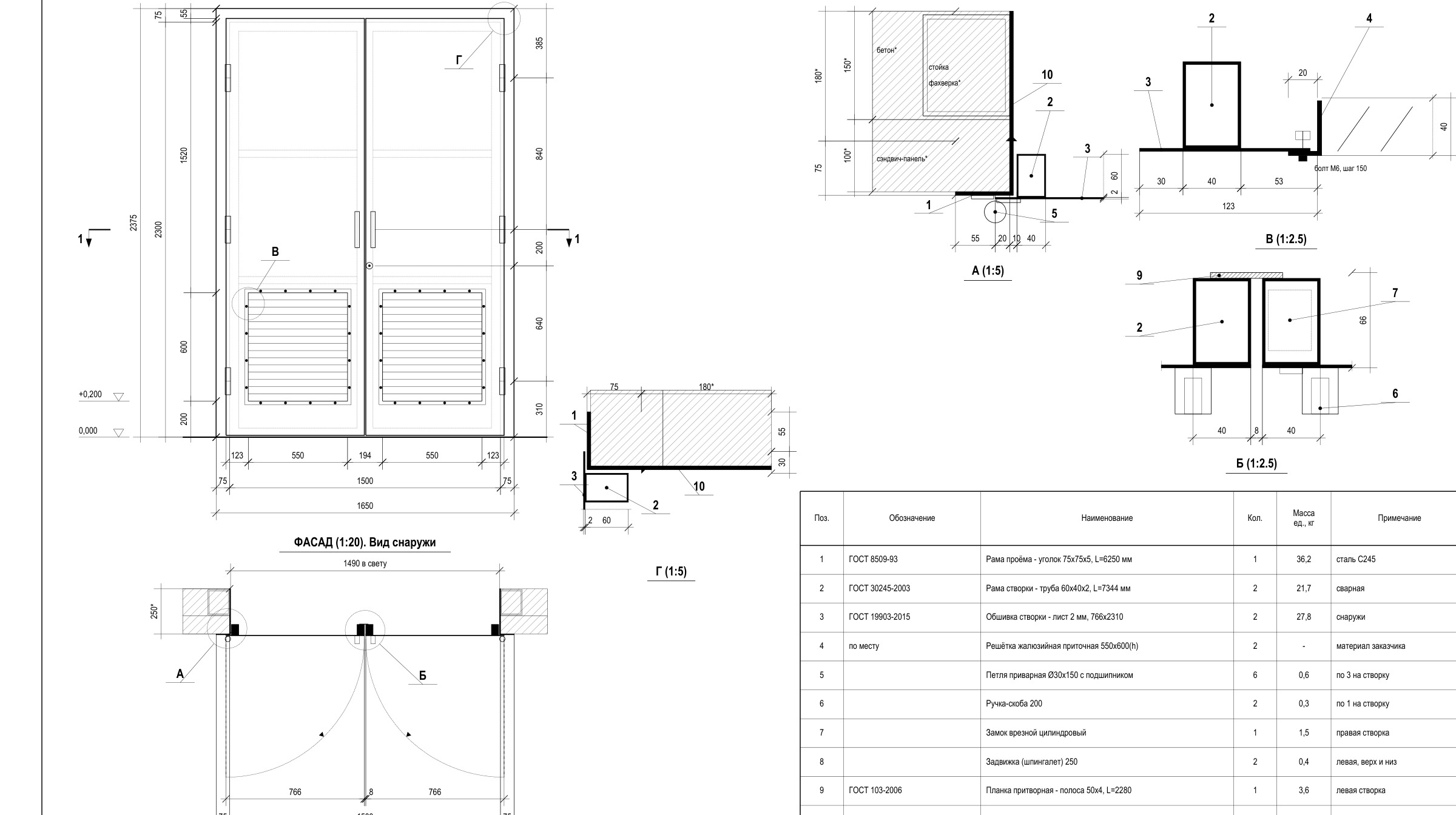

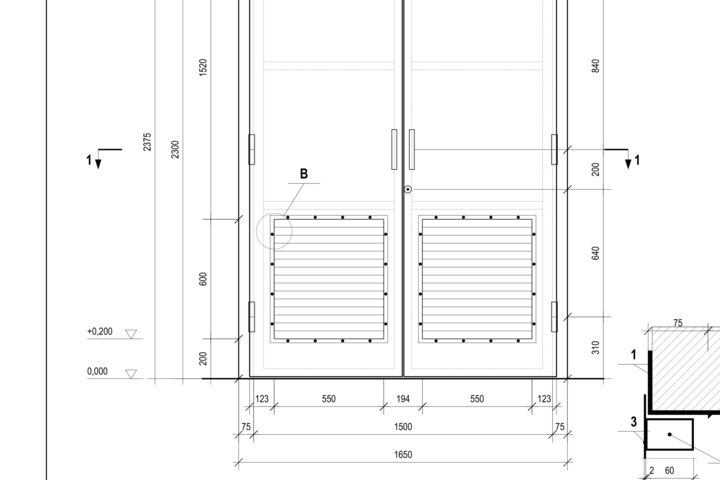

Фасад вычертил в масштабе 1 к 20 с проставленным размером в свету, разбивкой по высоте и привязкой решёток. Разрезы провёл по полотну и по обрамлению, чтобы были видны сечения профилей и заполнение.

Спецификацию собрал по позициям с ГОСТами на профиль и массой каждой позиции, чтобы сразу считать металл.

Результат

Лист закрывает изготовление: размеры проёма, сечения, решётки и ведомость металла лежат на одном листе в едином оформлении.
