Восстановление трёх планов этажей в DWG: полилинии, размерные цепочки, блоки санузлов

Описание

У заказчика были три плана этажей жилого дома картинками в PDF и пустая заготовка DWG. Нужен был живой чертёж в AutoCAD: полилинии, размеры, мультитекст, блоки. Подложить растр и обвести его сверху не годилось, это он проверяет первым делом.

Решение

Стены обвёл полилиниями по толщинам, проёмы окон и дверей поставил разрывами, санузлы собрал блоками с сантехникой, лестничные клетки вычертил с маршами и площадками.

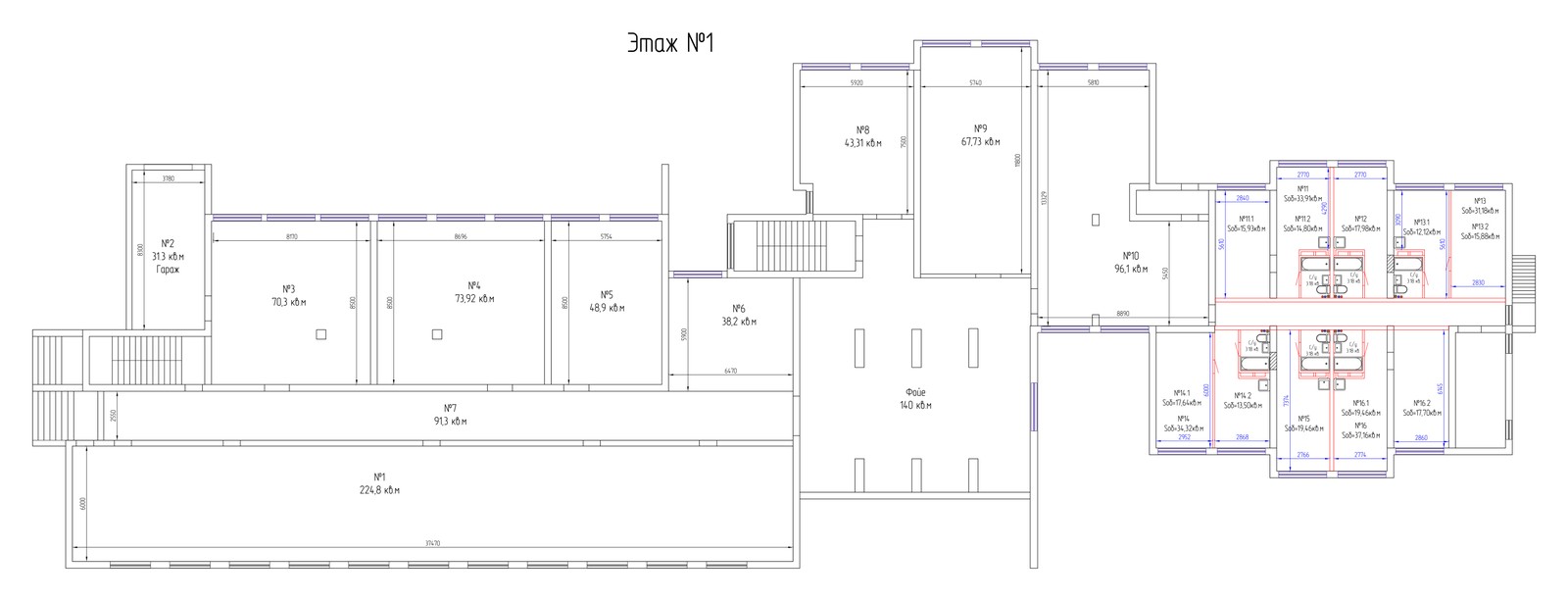

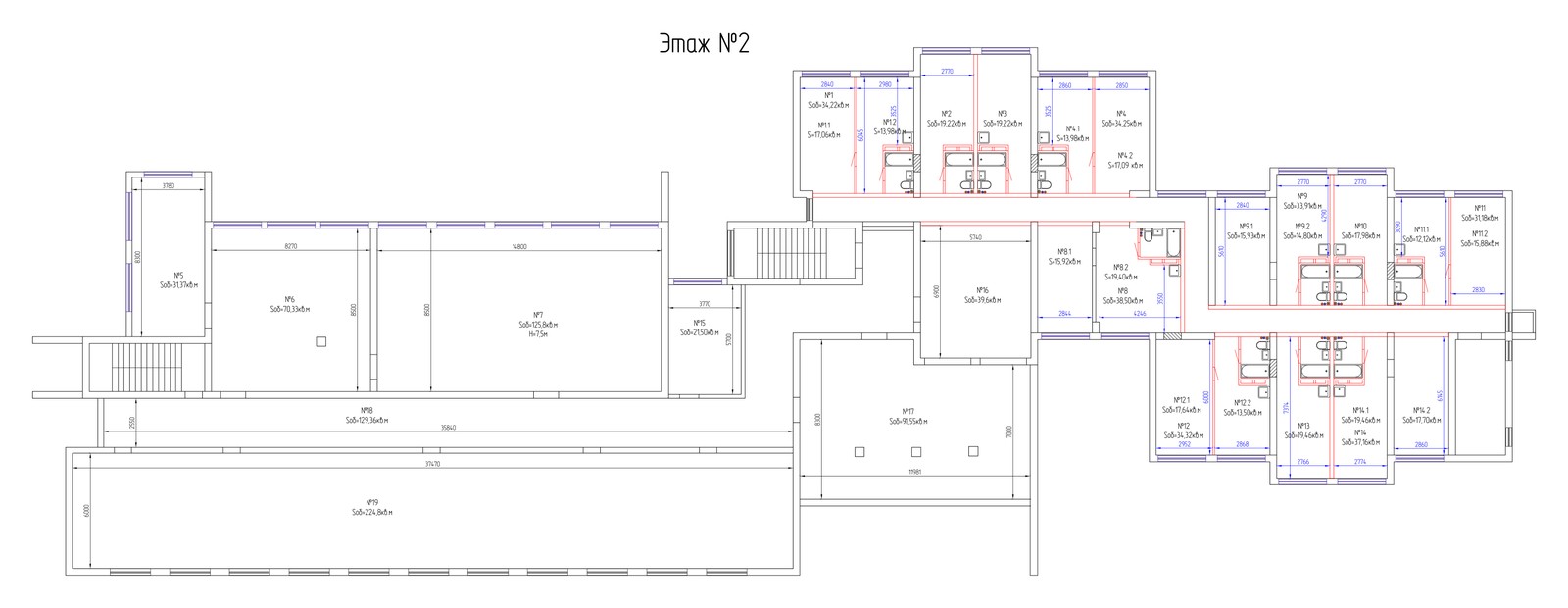

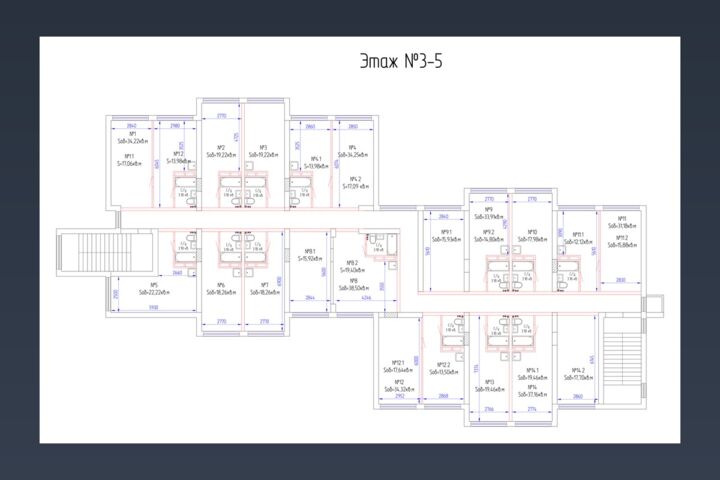

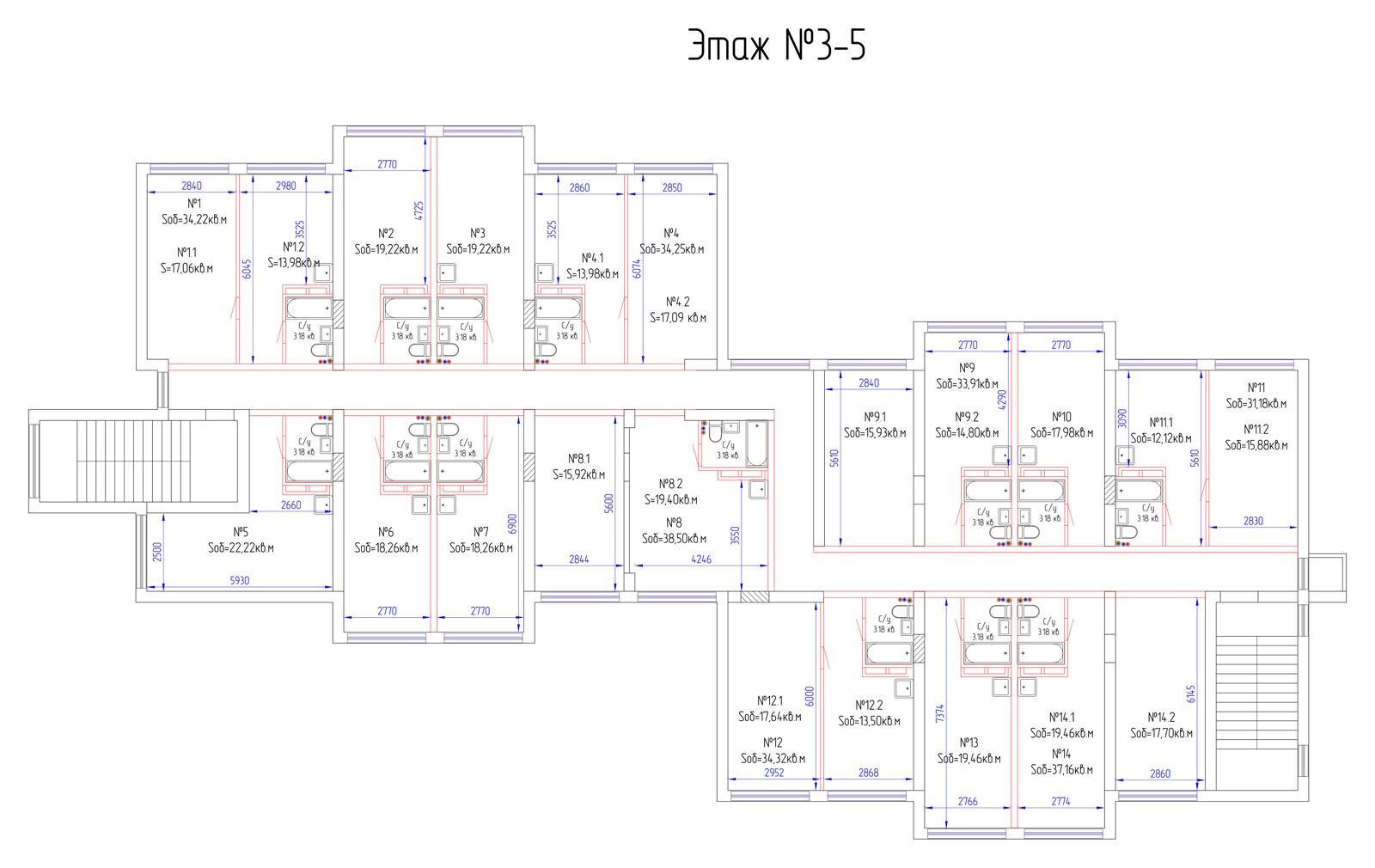

Размерные цепочки навесил по наружному контуру и внутри, отдельным слоем и цветом, как было заложено в заготовке. Номера помещений и площади подписал: первый этаж нежилой, второй и типовой отличаются набором квартир, поэтому каждый лист считал заново.

Шрифт взял тот же, что в заготовке заказчика, чтобы подписи встали в его AutoCAD по месту, а не разъехались по длине строки.

Результат

Три плана в одном файле DWG, рядом DXF и PDF на просмотр. Размеры лежат размерными примитивами, санузлы блоками, поэтому чертёж правится дальше самим заказчиком.
