Водоём-накопитель на топосъёмке: план, разрез дамбы, узлы труб и ведомость отсыпки

Описание

Земляная часть того же объекта орошения. Водоём-накопитель и пруд-отстойник надо было посадить на топосъёмку и посчитать, сколько грунта уходит в выемку и сколько в насыпь. Грунты слоёные. Сверху полметра глины, дальше песок, и откосы под это считаются по-разному.

Решение

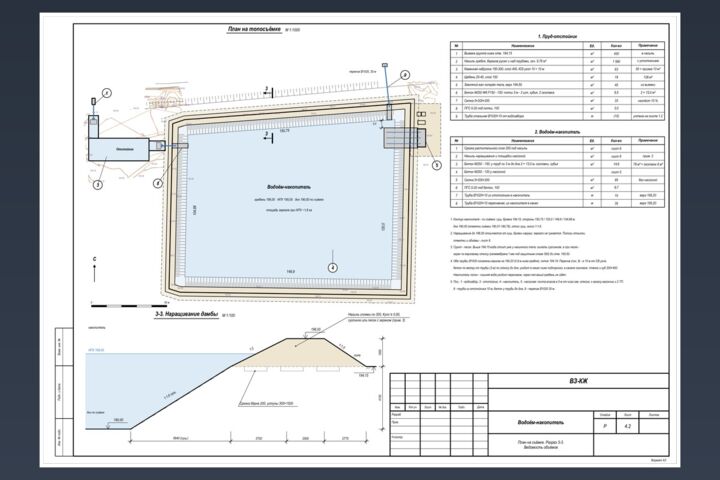

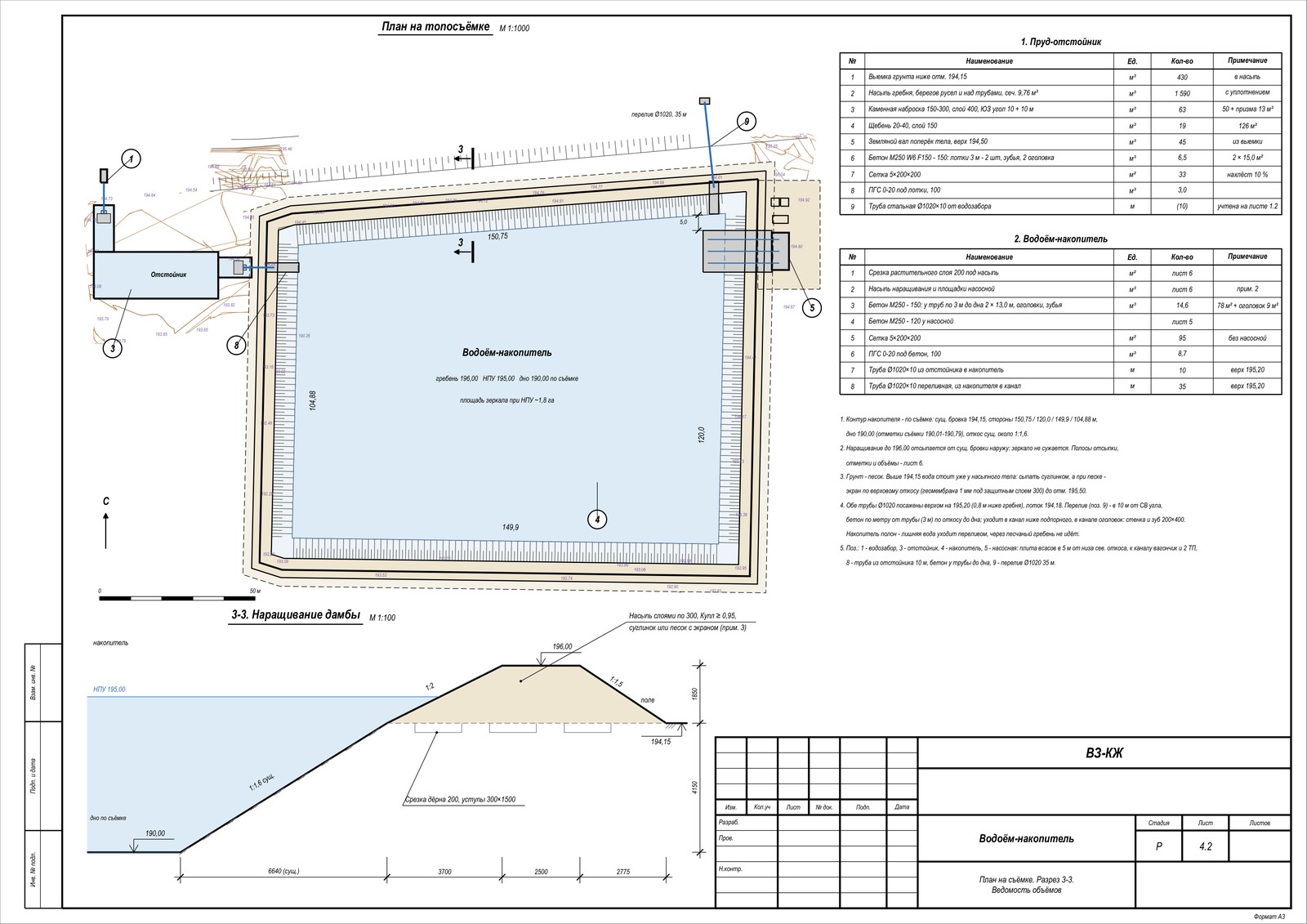

Накопитель нанёс на съёмку по фактическим горизонталям. Гребень дамбы 2,5 м, насыпь до отметок +1,85 и +3,0. Разрез 3-3 провёл поперёк дамбы, с наращиванием тела и уровнем воды.

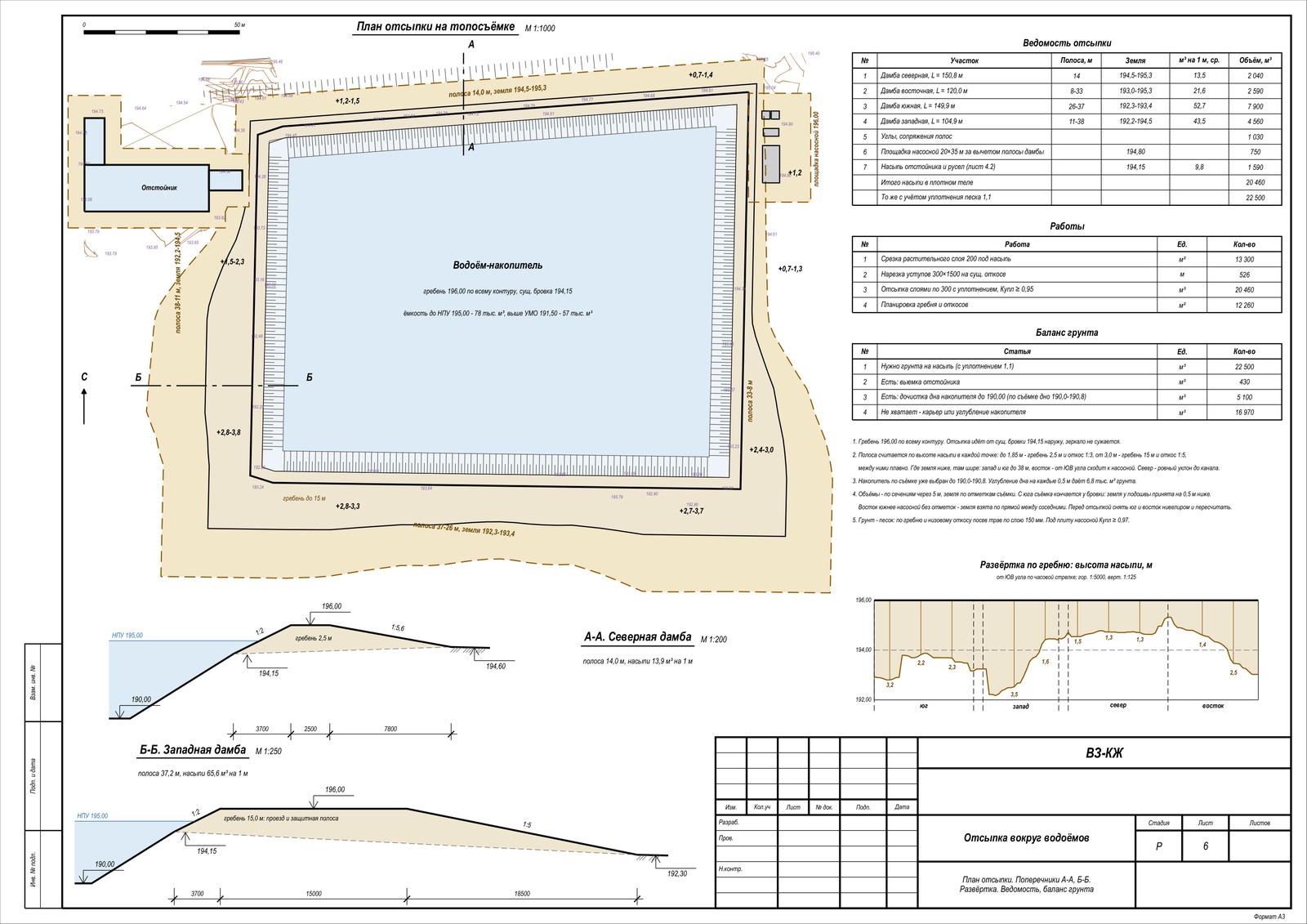

Отсыпку вокруг водоёмов дал отдельным листом: план, поперечники А-А и Б-Б, развёртка по гребню и баланс грунта, чтобы выемка и насыпь сходились между собой, а не жили каждая сама по себе.

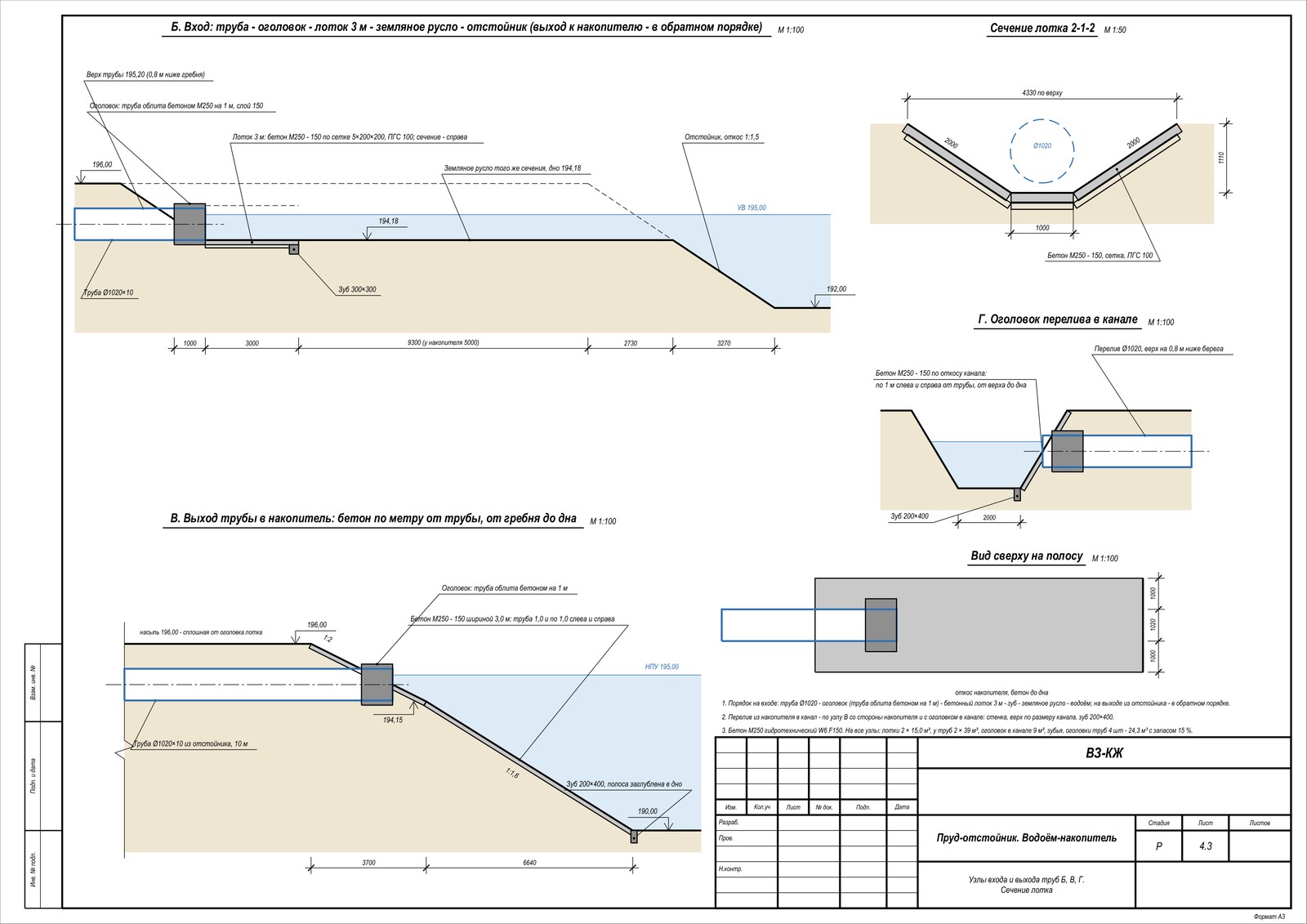

Узлы входа и выхода труб Ø1020 вынес крупно, с бетонным фартуком, лотком и сбросом на откос. Там, где труба садится в тело дамбы, размеры важнее общего плана, поэтому им дан свой лист.

Результат

Три листа А3: два плана на топосъёмке с сечениями дамбы и лист узлов. Объёмы выемки, насыпи и каменной наброски лежат ведомостями на тех же листах. По месту пересчитывать нечего.
