Раздел КР жилого дома: свайное поле с ростверками, кровля, стройгенплан и календарный график

Описание

Конструктивная часть по жилому дому: расположение свай и ростверков, армирование плиты, план кровли, плюс организация стройки, то есть стройгенплан и календарный план работ. Такие листы проверяют по цифрам, поэтому спецификации должны сходиться со схемами до штуки.

Решение

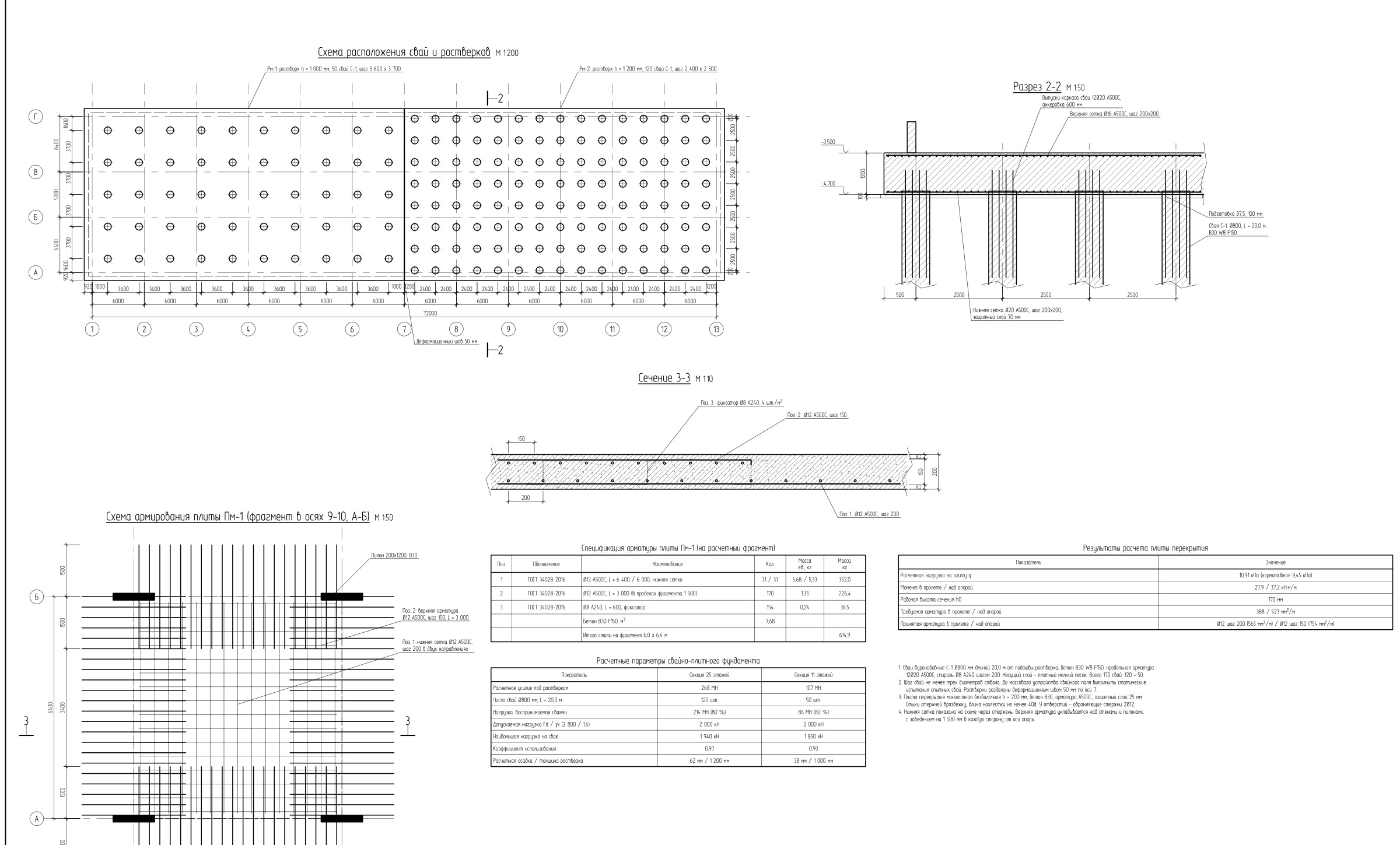

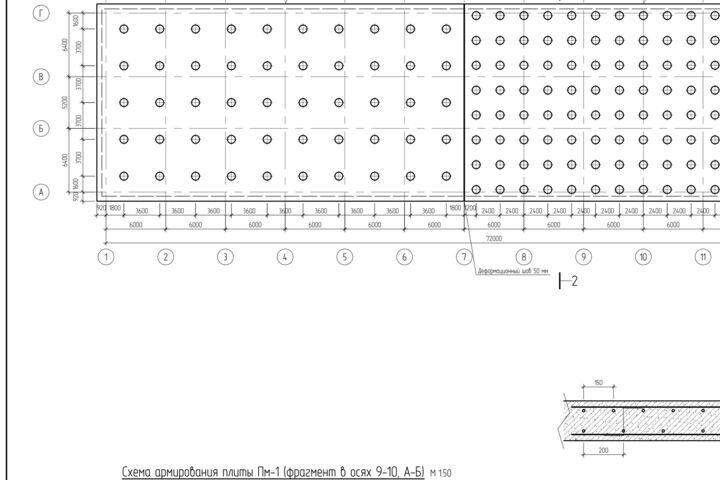

Свайное поле разложил с привязкой к осям и марками свай, ростверки свёл в таблицу. Фрагмент армирования плиты дал в увеличенном масштабе с раскладкой стержней и спецификацией.

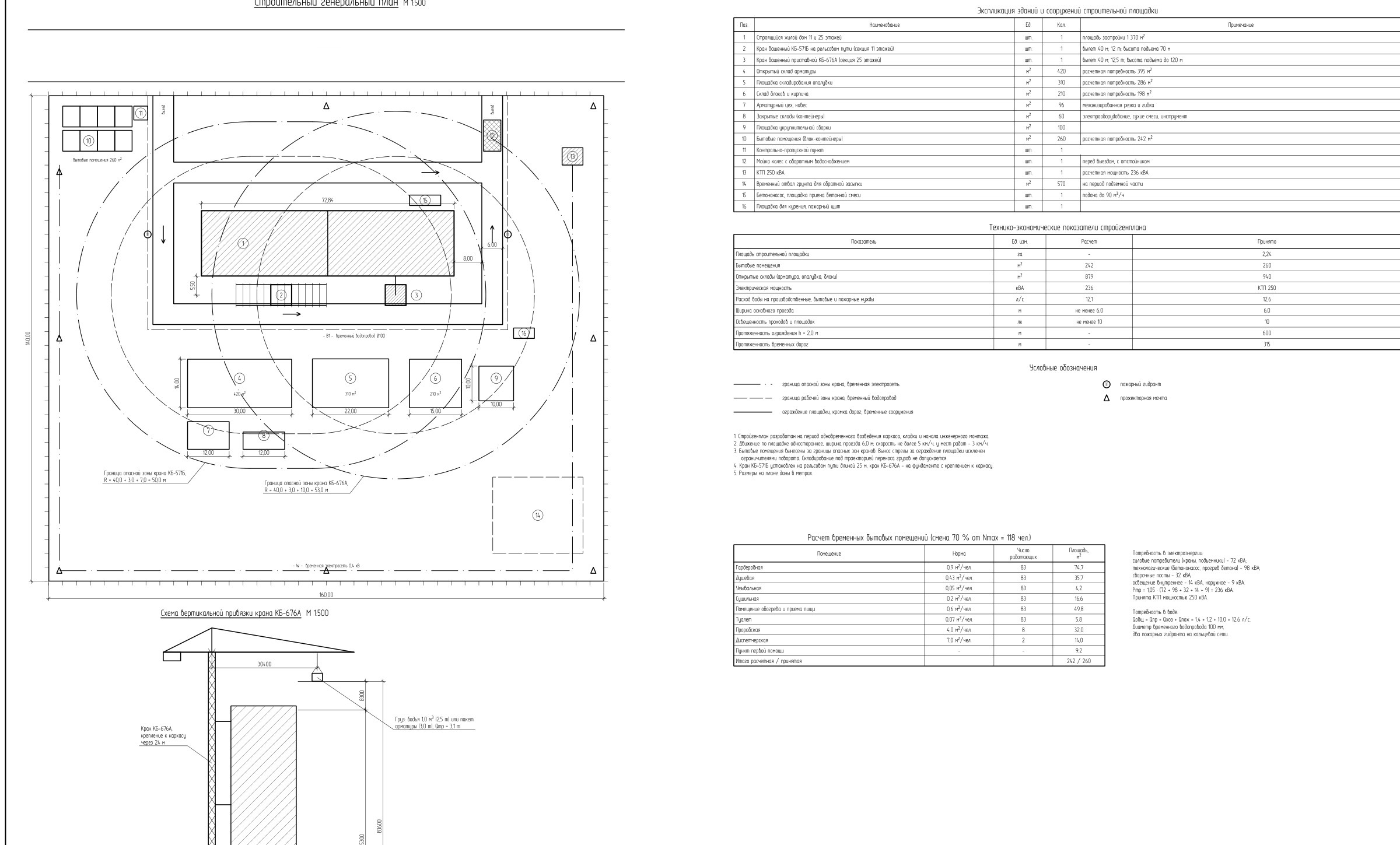

Стройгенплан собрал с зонами складирования, путями крана и временными дорогами. Календарный план свёл по работам со сроками, чтобы график читался вместе с чертежами, а не отдельной бумажкой.

Результат

Раздел закрыт комплектом: схемы, узлы, спецификации и организация работ в одном оформлении, количество свай в таблице совпадает со схемой.
