Заказчик — тертый жизнью инженер, которому требовалось пройти защиту проекта и доказать, что гигантская стеклопластиковая бочка (канализационная насосная станция) не превратится в сплющенную пластиковую бутылку после установки в грунт.

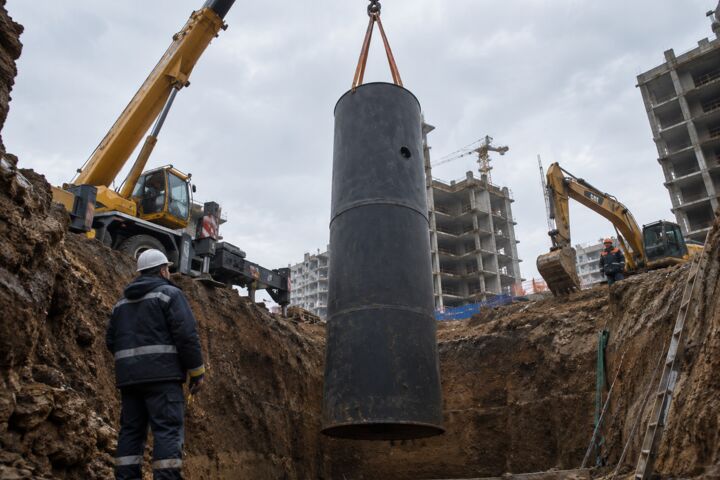

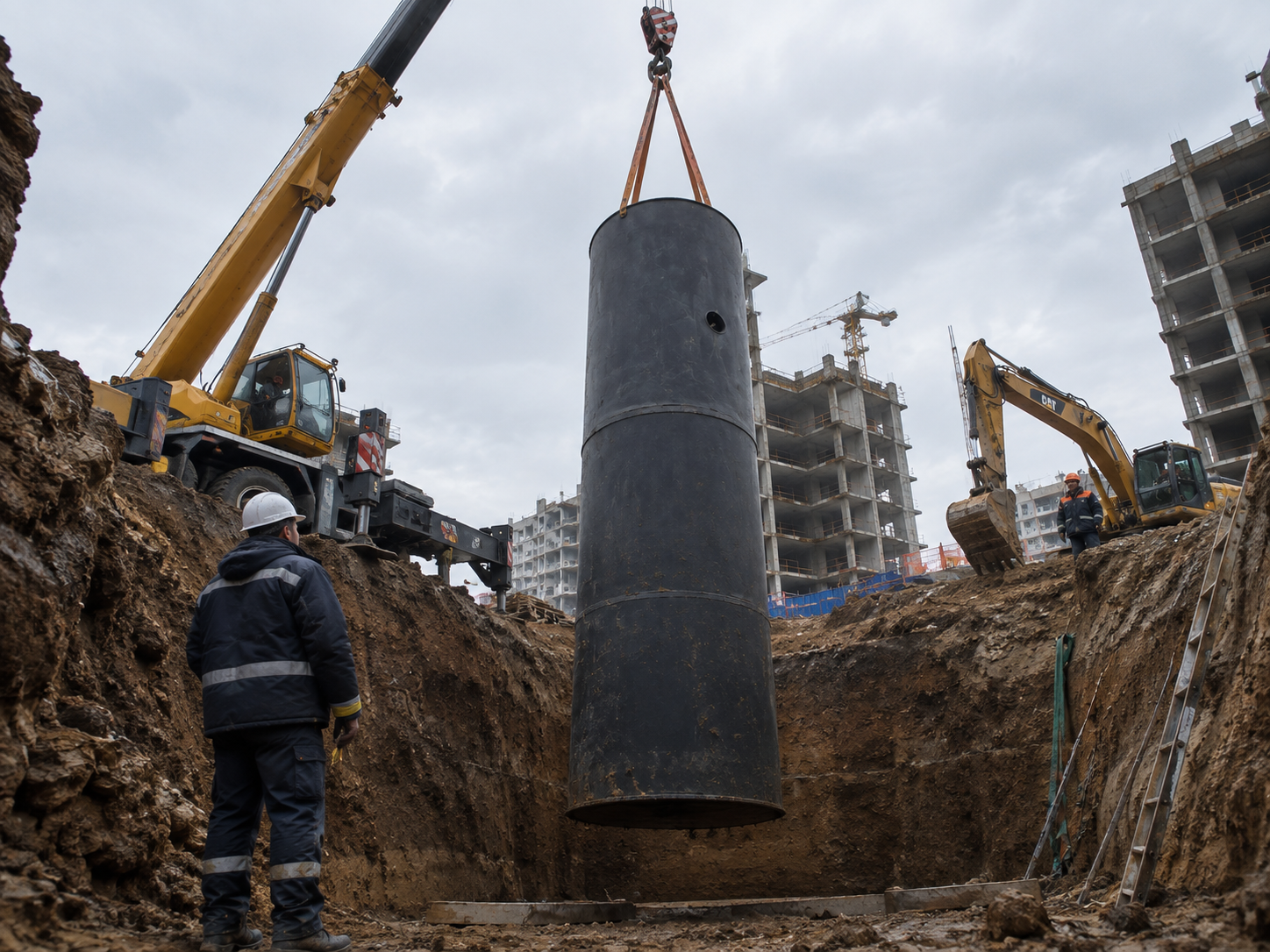

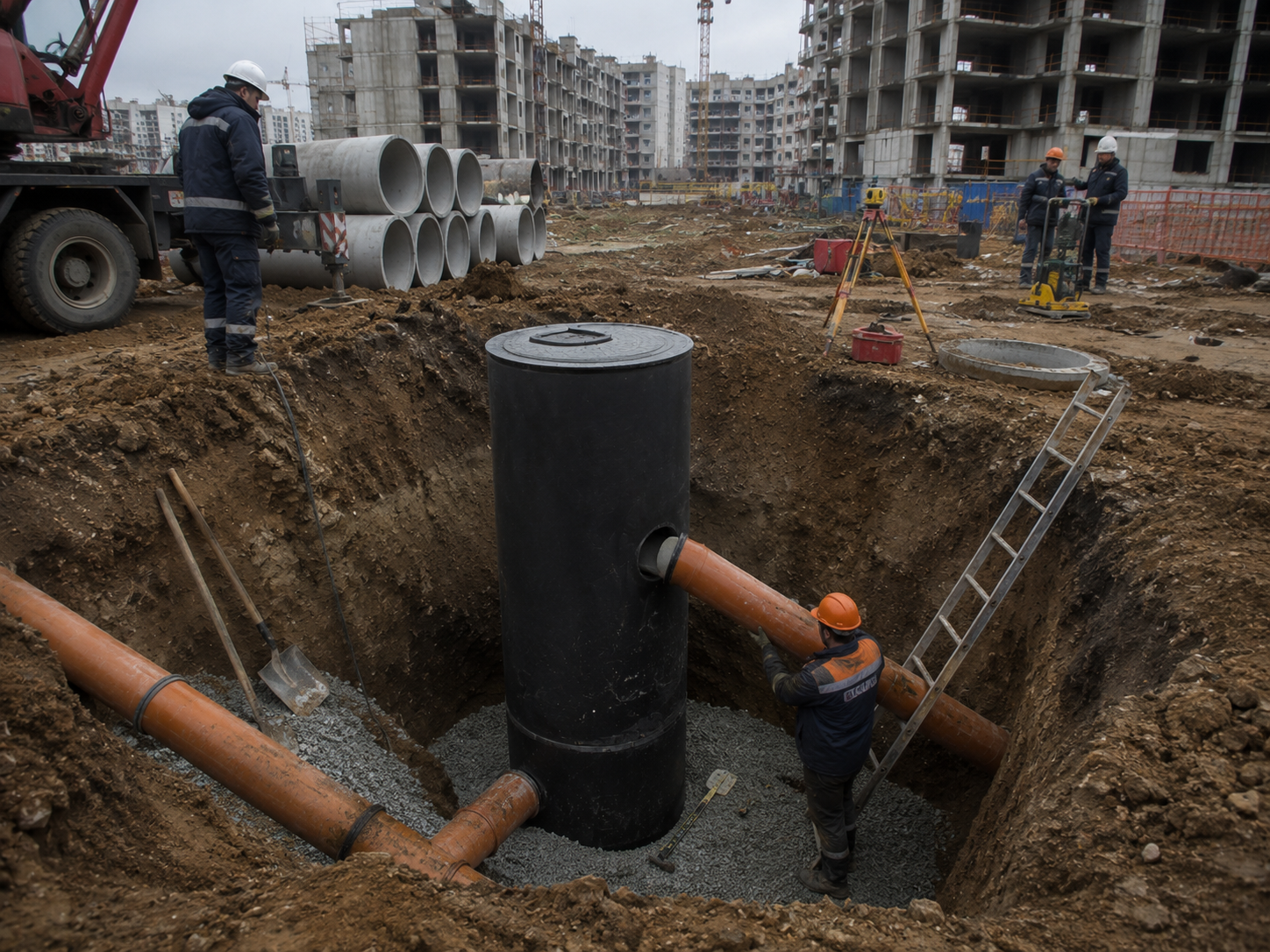

Специфика задачи заключалась в суровой реальности: емкость погружается на 8,2 метра под землю в тяжелый обводненный грунт. Требовалось подтвердить кольцевую жесткость не менее 16 кН/м², оценить локальные напряжения вокруг врезок патрубков и доказать общую устойчивость корпуса от внешнего давления. При этом рассматривался самый коварный инженерный сценарий — полностью сухая емкость внутри (например, при монтаже или обслуживании), когда изнутри нет гидростатического подпора воды, а снаружи давит влажная земля с пиковой нагрузкой у дна. А рядом вполне мог остановится 4-хосный груженый всяким добром Камаз.
Главная цель клиента заключалась в получении полноценного расчетно-пояснительного отчета с эпюрами и коэффициентами запаса по образу и подобию старых проектов. Сам инженер прекрасно понимал физику процесса, но тратить дни на «грязную» настройку сетки, расчёт гидростатических поясов и войну с вылетающим софтом не хотел, изворотливо делегировав эту вычислительную рутину мне.

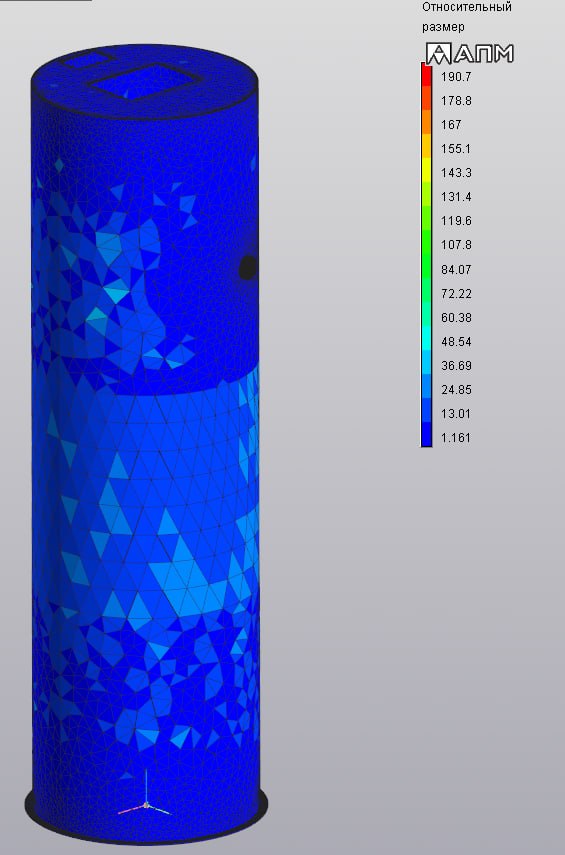

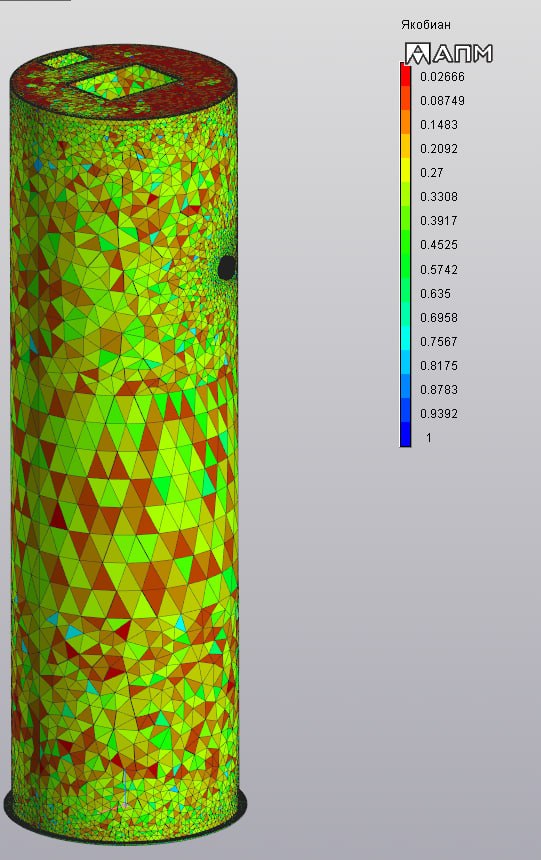

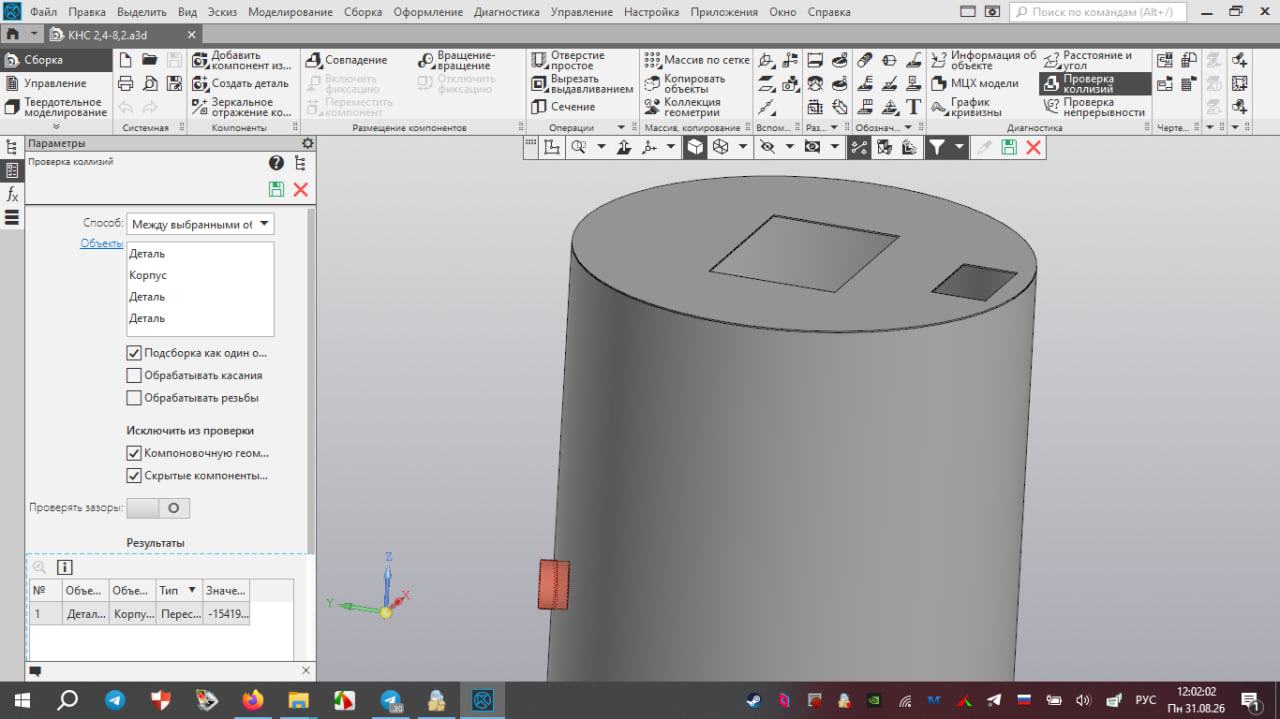

Несмотря на то, что ко мне пришла вполне рабочая инженерная модель - я разделил её на несколько частей. На старте расчетный модуль решил, что пустая внутренность бочки — это монолитный кусок пластика. Чтобы программа не считала бочку цельным литым цилиндром, пришлось отловить коллизии патрубков, переключить параметры сетки с относительных на абсолютные (шаг 70 мм) и применить 4-узловые элементы для экономии оперативной памяти.

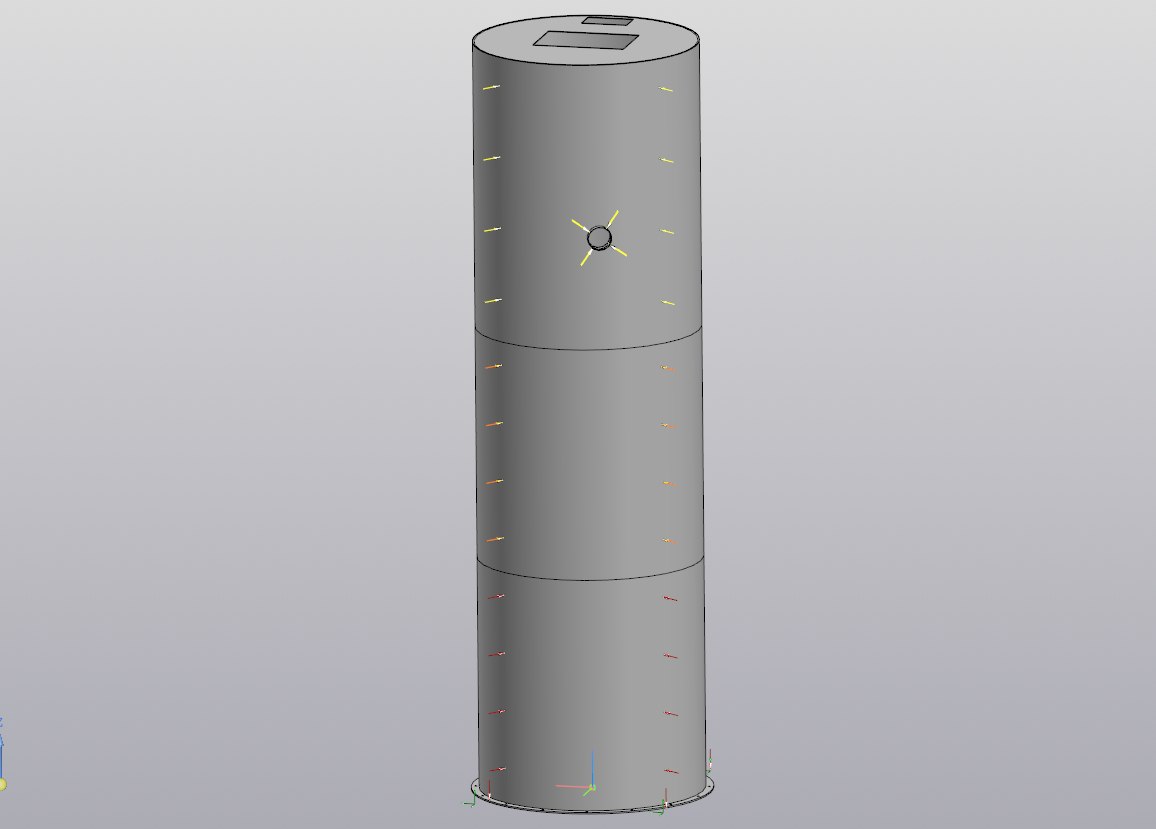

Вместо банальной подачи максимального донного давления на всю высоту бочки (что сожрало бы устойчивость и вызвало ложную панику), внешняя обечайка была красиво разбита на пояса. Давление задавалось ступенчато, имитируя реальный гидростатический градиент грунта.
Обычный прямой расчет на устойчивость (Buckling) мертвой хваткой вешал систему из-за переполнения памяти. Применив итерационный метод Ланцоша и ограничив вычисление первой формой потери устойчивости, удалось обхитрить программу и получить критический коэффициент.
В расчете вылез теоретический линейный коэффициент устойчивости K_yst = 50,44. Чтобы объяснить эту «астрономическую» цифру, я применил понятную аналогию с приклеенной к столу пластиковой бутылкой, которую сжимают ладонями: перевел сухие абстрактные матрицы в понятные 0,9 мм текущего прогиба и 45 мм критической деформации до момента залома стенки.
"Дмитрий, а Вы точно не нейросеть?" - спросил клиент, злобно поглядывая в чат. Мы с Джемени, локальным Квеном и при участии Дипсика переглянулись, потом ясно и чертко ответили: "Хорошо, пользователь попросил делать ответы более человечными. Ему не понравился официальный язык переписок с большими компаниями. Он хочет более эмоциональную атмосферу в переписке, которая менее похожа на скрипты ИИ. "

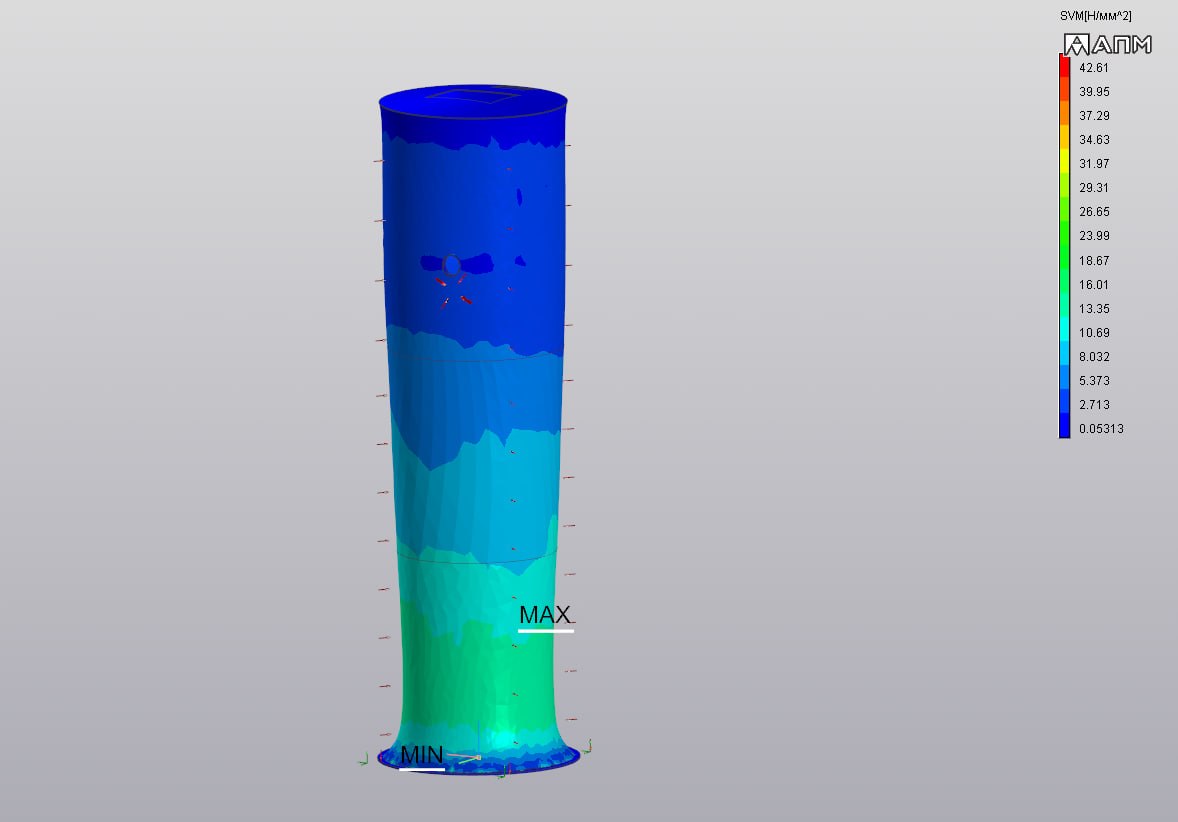

В результате работы был сформирован исчерпывающий расчетный отчет, полностью подтверждающий надежность и безопасность конструкции. Максимальные эквивалентные напряжения составили 42,61 МПа у опорного днища, что дает честный 3,27-кратный запас прочности относительно предела стеклопластика (139,25 МПа). Максимальный упругий прогиб стенки составил всего 1,56 мм (менее 0,07% от диаметра), что полностью укладывается в жесткие эксплуатационные допуски.
Доказано, что пустой корпус с огромным запасом держит боковое сжатие грунта K_yst = 50,44 в идеальной линейной постановке, что соответствует реальному физическому запасу 3–5 с учетом овальности и монтажных допусков). Заказчик получил на руки не просто красивую «шляпу с цветными картинками», а методически обоснованный отчет на бланке и исходные файлы. Это позволило ему без лишних нервов защитить проект перед руководством и заказчиками. Сам инженер сэкономил кучу времени и ресурсов, сделал отчет как ему нужно и защитился перед крупным заказчиком, а наше общение переросло в крепкую профессиональную дружбу и готовность вместе считать новые сложные конструкции.
Дмитрий Александрович Прунь — инженер-конструктор емкостного оборудования, резервуаров и инженерных сооружений из композитных материалов в ООО «ECO Technology». Его ключевая специализация — проектирование сложного подземного оборудования для водоотведения и очистных систем, включая крупногабаритные канализационные насосные станции (КНС) и силовые стеклопластиковые оболочки, рассчитанные на работу в жестких условиях внешнего грунтового сжатия и высоких гидростатических нагрузок.
