Объект: Двухуровневая жилая квартира общей площадью более 180 м².
Локация: г. Санкт-Петербург.
Стадия проектирования: Рабочая документация (РД), разработанная в 2026 году.
Цель проекта: Создание энергоэффективной и эстетичной системы круглогодичного обеспечения комфортного микроклимата (температуры, влажности, чистоты и кратности обмена воздуха) в жилых комнатах, зонах отдыха и хозяйственных помещениях в соответствии со строгими нормами СНиП, СП и ГОСТ
Для реализации проекта был применен комплексный подход, разделенный на несколько ключевых систем:

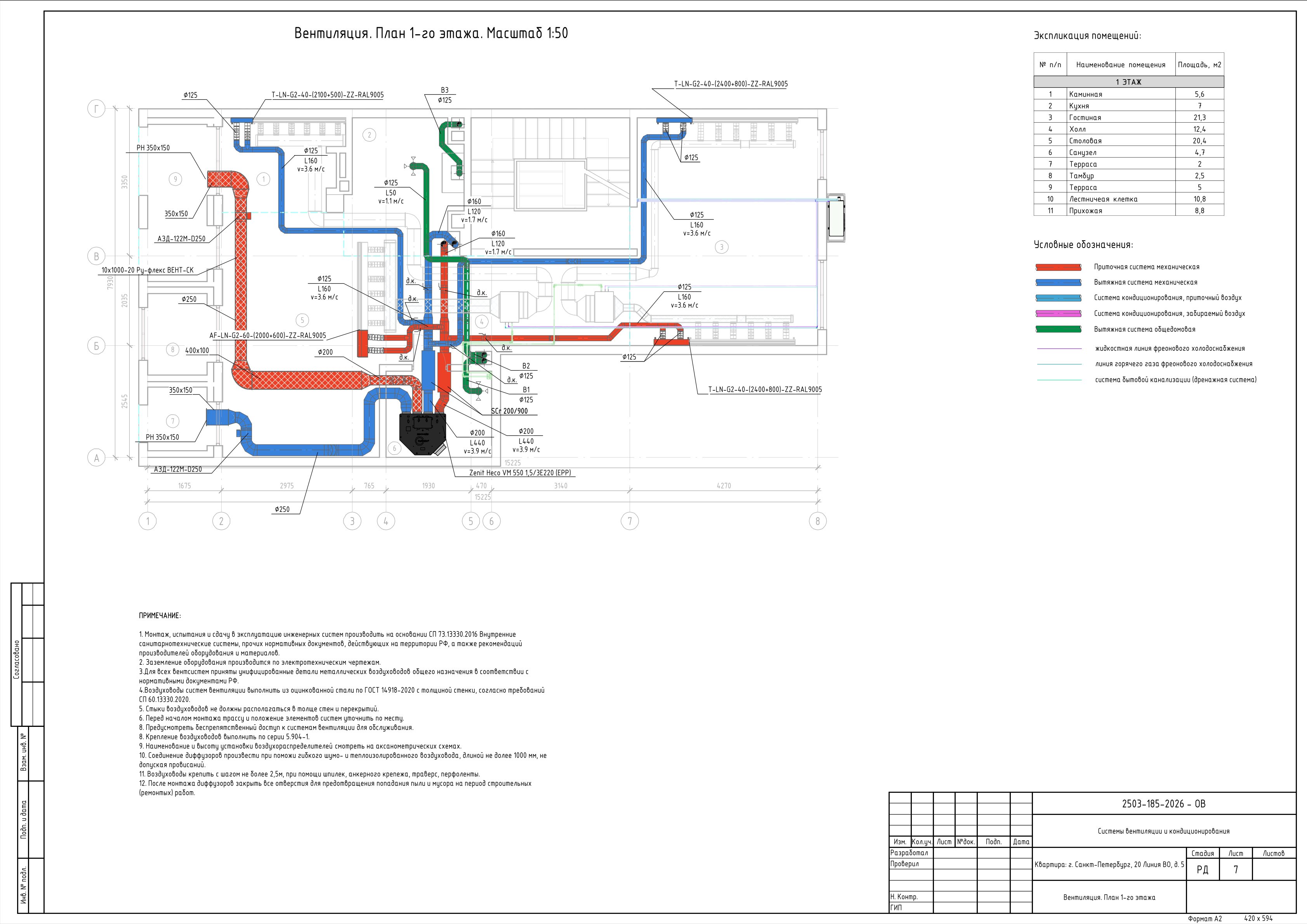

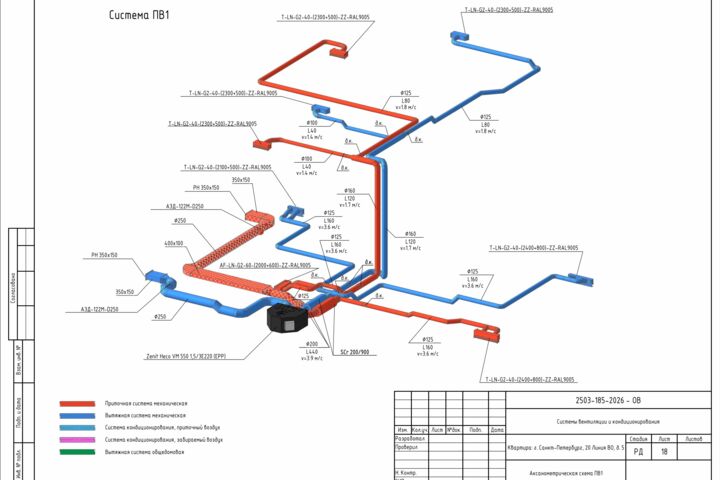

1. Приточно-вытяжная вентиляция (ПВ1):
В качестве центрального узла для основных зон (гостиная, столовая, спальня, кабинет) запроектирована энергоэффективная моноблочная установка Zenit Heco VM 550 с энтальпийным пластинчатым рекуператором. Это решение позволяет сохранять тепло и влагу внутри помещений зимой, существенно снижая затраты на нагрев приточного воздуха.
Номинальный воздухообмен установки составляет 440 м³/ч.
2. Локальная вентиляция (П2, П3): Для детских комнат предусмотрены автономные компактные системы — бризеры Tion Bio X Base производительностью до 160 м³/ч с глубокой очисткой воздуха фильтрами класса E11.

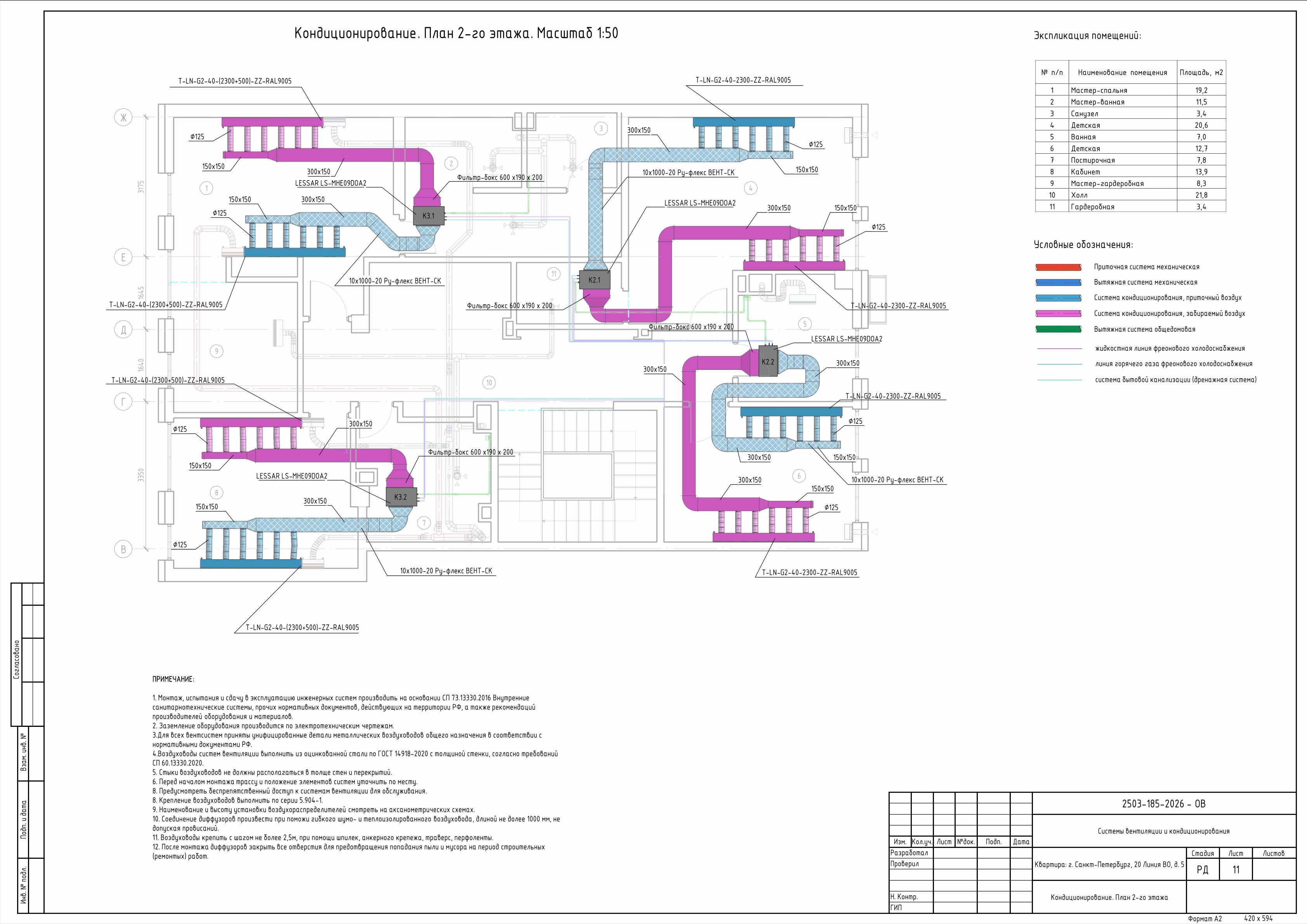

3. Кондиционирование и холодоснабжение (К1–К3): Запроектирована инверторная мультисплит-система премиум-класса Lessar с суммарным расходом холода более 15 кВт. Все внутренние блоки приняты канального типа. Они скрыты за подшивными потолками, что позволило полностью сохранить дизайнерскую концепцию интерьера.
Внешние блоки аккуратно вынесены на общедомовую опорную металлоконструкцию первого этажа.

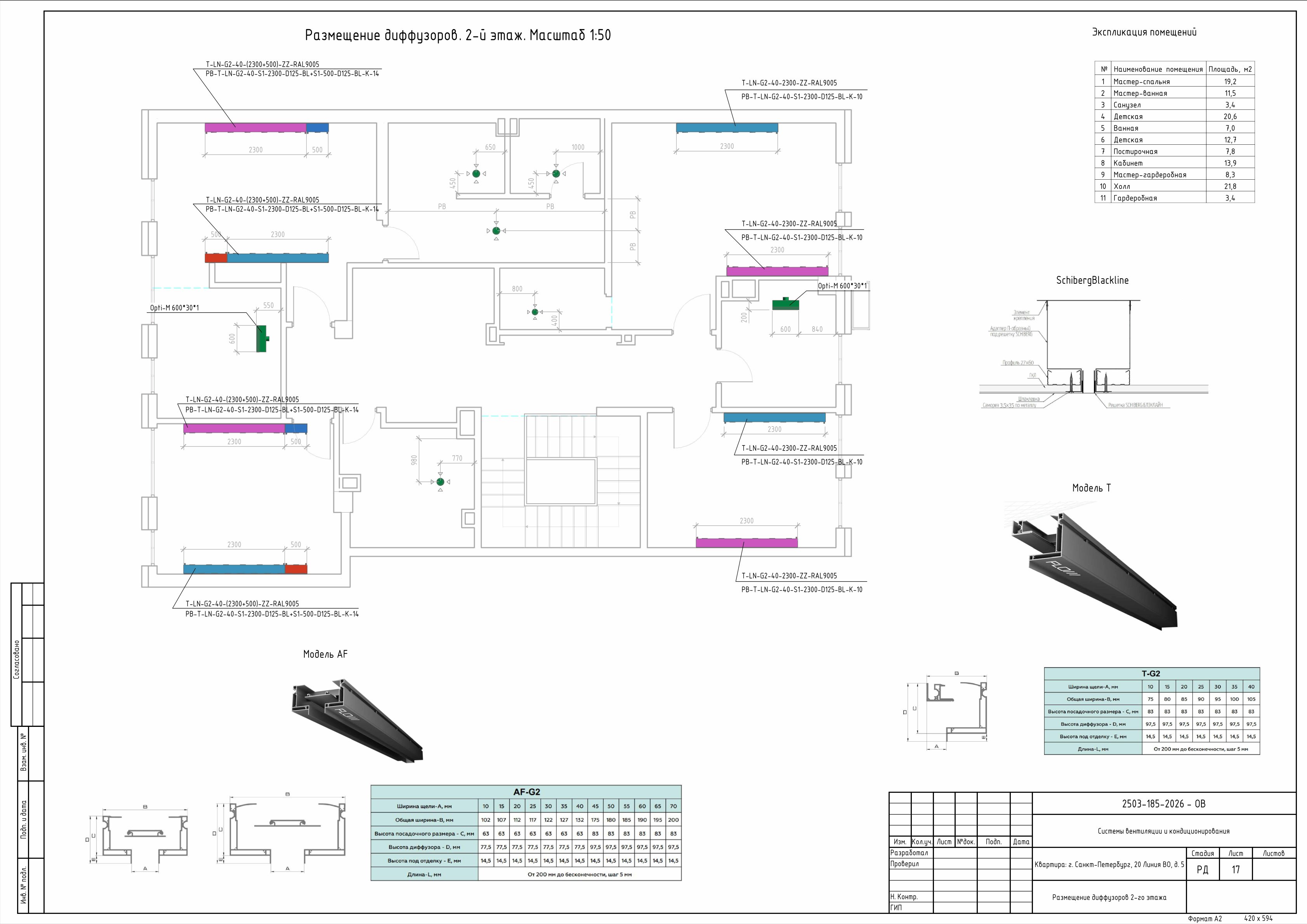

4. Воздухораспределение и интеграция: Подача и забор воздуха осуществляются по оцинкованным теплоизолированным воздуховодам через дизайнерские щелевые диффузоры скрытого монтажа FLOW.
Наладка и балансировка расходов по комнатам реализована с помощью скрытых дроссель-клапанов.
5. Инженерные коммуникации: Фреонопроводы выполнены из медных труб в каучуковой изоляции K-Flex. Отвод конденсата от канальных блоков интегрирован в хозяйственно-бытовую канализацию через «сухие» сифоны с разрывом струи для исключения неприятных запахов.
Технологичность и эстетика:

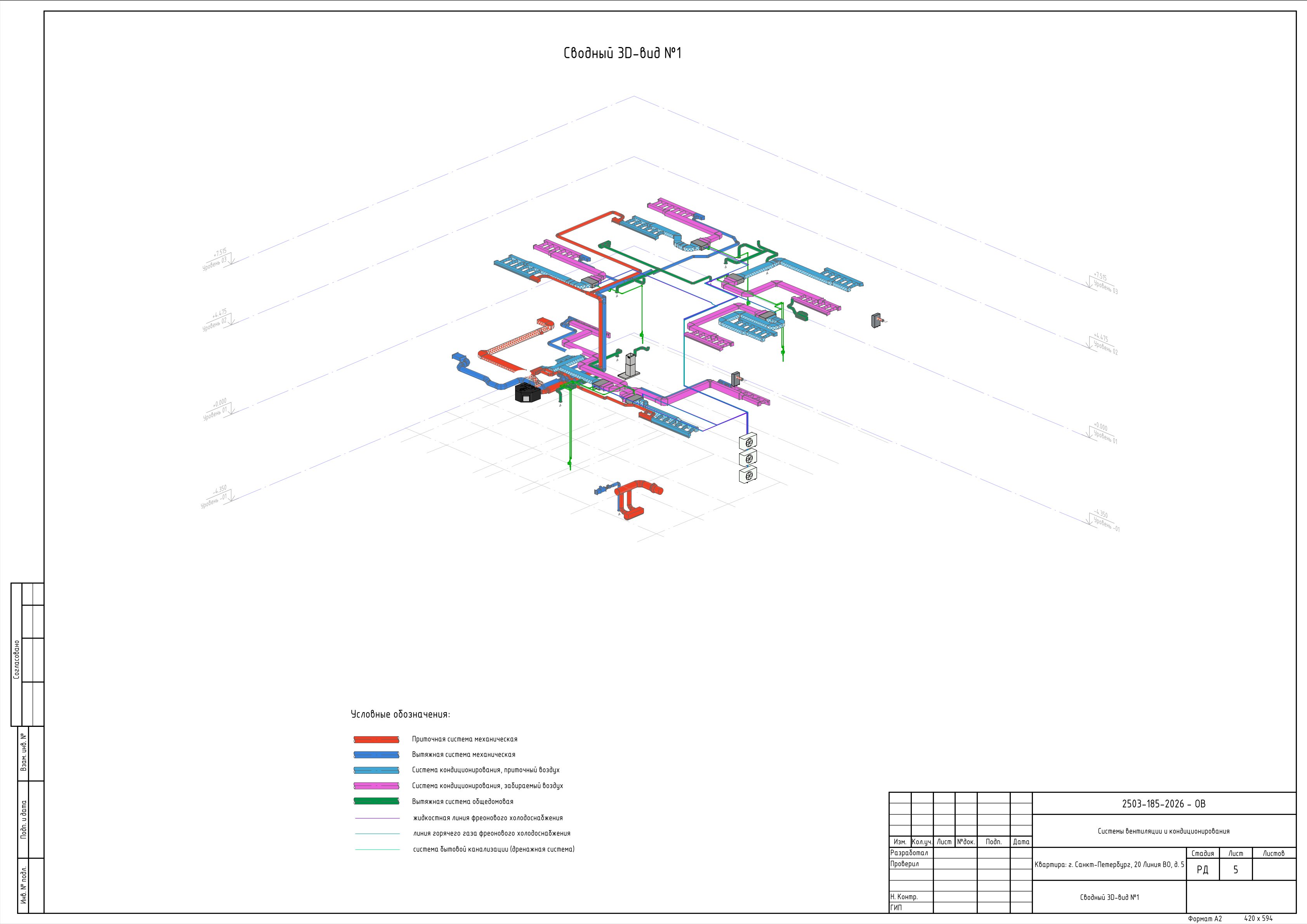

Разработан полный комплект рабочей документации (планы, разрезы, аксонометрические схемы, спецификации), обеспечивающий безупречную интеграцию всех массивных коммуникаций в ограниченные пространства за подвесными потолками. Архитектурный облик комнат остался чистым благодаря скрытому монтажу блоков и узким щелевым решеткам FLOW.
Высокий уровень комфорта: Расчеты воздухообмена выполнены индивидуально под каждое помещение (например, по 40 м³/ч на человека для жилых зон, 75 м³/ч для санузлов, 50 м³/ч для кухни), что гарантирует постоянную свежесть воздуха без сквозняков.
Акустический комфорт: Выбор малошумного оборудования (включая канальные вентиляторы Soler & Palau серии Silent для вытяжки ) и применение качественной звукоизоляции воздуховодов позволили уложиться в жесткие рамки нормативов по защите от шума в жилых домах. Проект полностью готов к монтажу и пусконаладочным работам.
