Цель проекта
Создание энергоэффективного, безопасного и комфортного микроклимата в учебных классах, спортивных и административных зонах школы, обеспечивающего соблюдение строгих санитарно-гигиенических и противопожарных норм для детских образовательных учреждений.
Региональные особенности и расчетные условия:
Проект разработан для климатических условий г. Екатеринбурга.
Расчетная температура наружного воздуха: в холодный период –32 °С, в теплый период +23 °С.
Вентиляция учебных классов и лабораторий: Реализована механическая приточно-вытяжная вентиляция с технологией рекуперации энергии на базе компактных вентиляционных установок серии MCS1000 с мембранными рекуператорами и электрическими нагревателями. Это решение позволило существенно снизить эксплуатационные затраты на отопление за счет возврата тепла уходящего воздуха без его перемешивания.
Вентиляция специализированных зон (Зонирование):
Разработаны независимые автономные системы вентиляции для различных функциональных блоков: пищеблока, обеденного зала, спортивного и актового залов, медицинского кабинета, раздевалок и санитарных узлов.
Пищеблок и обеденный зал: Запроектированы мощные каркасные приточные установки NTS-R (производительностью до 5585 м³/ч) с водяными калориферами для подогрева воздуха в зимний период.
Для удаления избыточного тепла и запахов от технологического оборудования предусмотрены вытяжные локализирующие устройства (зонты) и радиальные вентиляторы.
Санузлы: Предусмотрена изолированная механическая вытяжка с размещением канальных вентиляторов на чердаке.
Расчет сложных воздушных балансов многоэтажного общественного здания с высокой плотностью пребывания людей.
Подбор и конфигурирование модульного вентиляционного оборудования (каркасные, канальные, радиальные системы, рекуператоры, кондиционеры).
Знание и применение специализированных нормативных баз (СП для проектирования школ и общественных зданий).

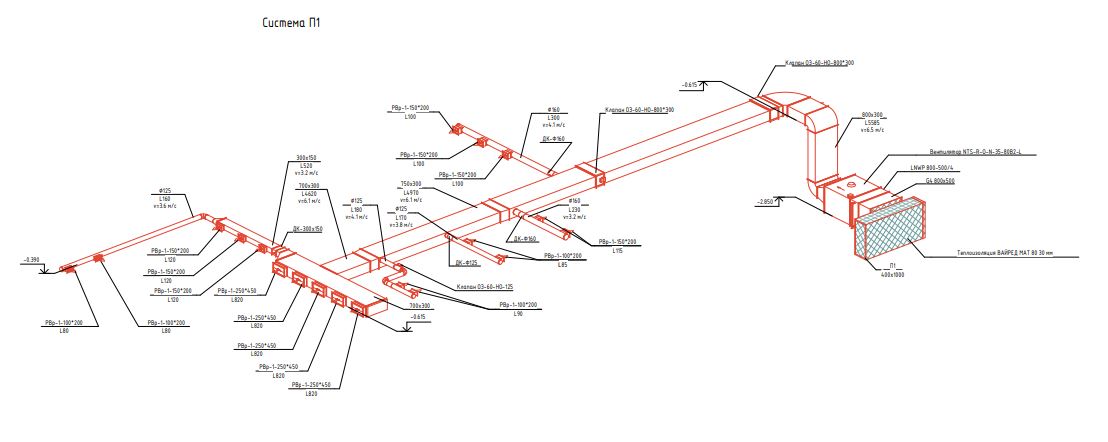

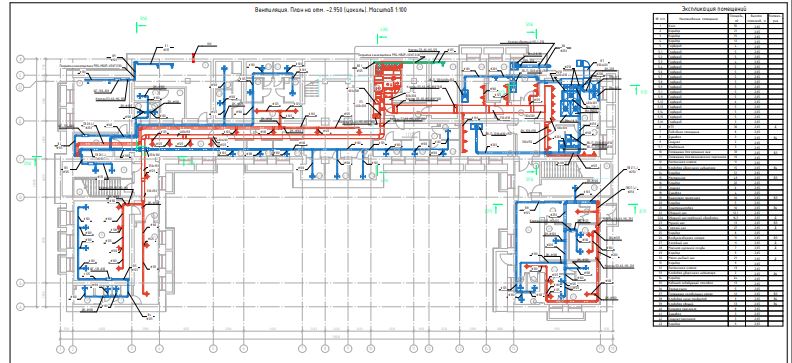

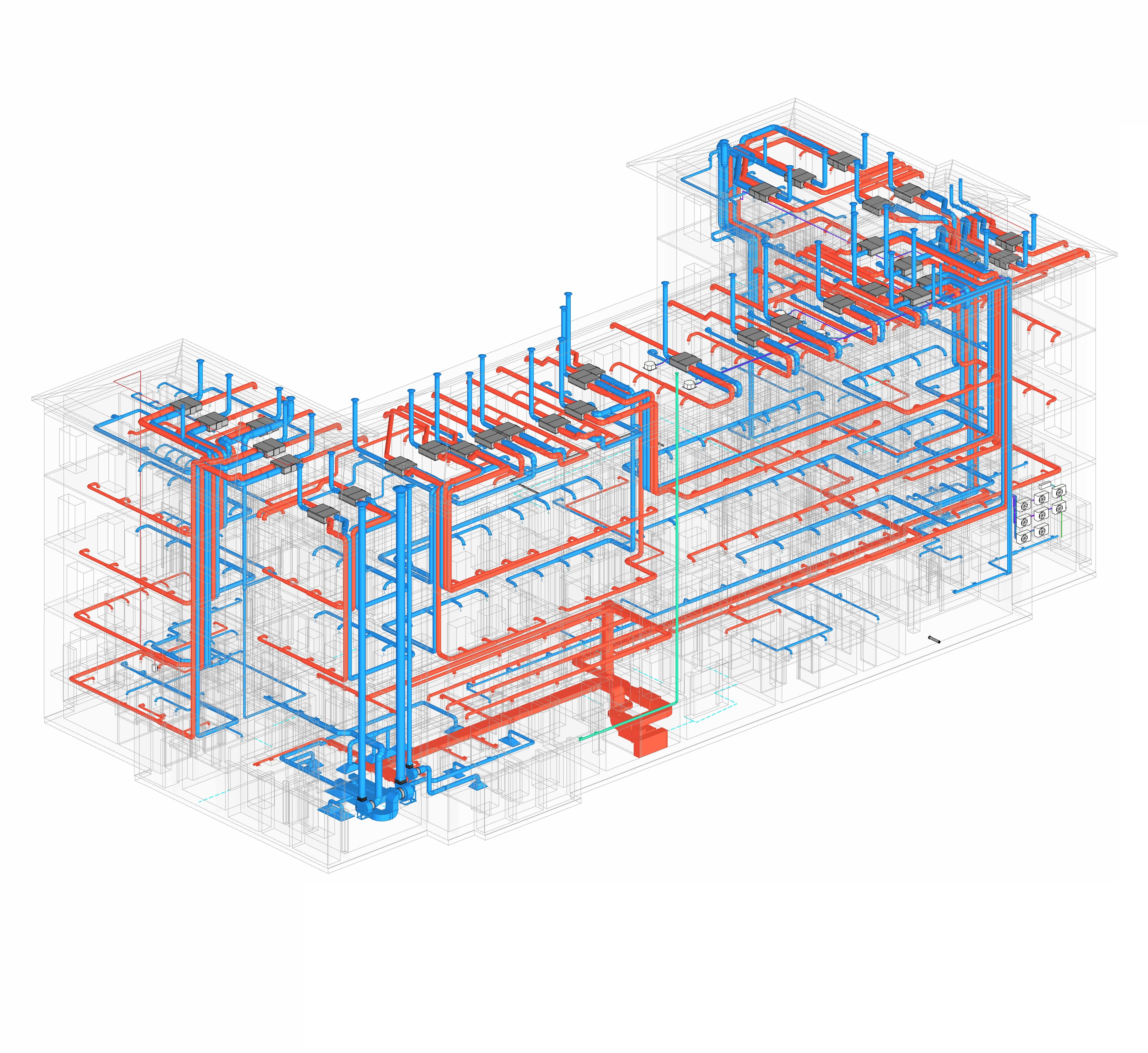

Составление комплексных аксонометрических схем и планов разводки инженерных сетей для 4-х этажей, подвала и чердака.
Разработка схем кабельных трасс автоматики и систем управления.
