Общая информация об объекте:
Наименование объекта: Каркасно-тентовое сооружение с 4-мя теннисными кортами и пристроенным зданием для технических помещений.
Месторасположение: РФ, Свердловская область, г. Екатеринбург.
Стадия проектирования: Рабочая документация (РД).
Раздел: Отопление, вентиляция и кондиционирование (ОВ2).
Площадь основной функциональной зоны: 3 652 м².
Общеобменная вентиляция:
Запроектирована приточно-вытяжная вентиляция с механическим побуждением и автономным зонированием систем в зависимости от назначения помещений, их влажностного и температурного режимов.
Спортивная арена: Вентилируется отдельной приточной установкой напольного исполнения П1 (Korf UTR) производительностью 6 080 м³/ч. Расчет выполнен на одновременное пребывание 76 человек (60 посетителей и 16 сотрудников).
Подача воздуха на корты реализована с помощью сопловых воздухораспределителей для обеспечения точной струйной подачи в рабочую зону большого объема.
Административно-бытовой блок (АБК):
Обслуживается системой П2 (производительностью 1 400 м³/ч), обеспечивающей воздухообмен в холле, раздевалках, душевых и технических помещениях. Вытяжка из санузлов и душевых организована отдельными вентиляторами канального типа.

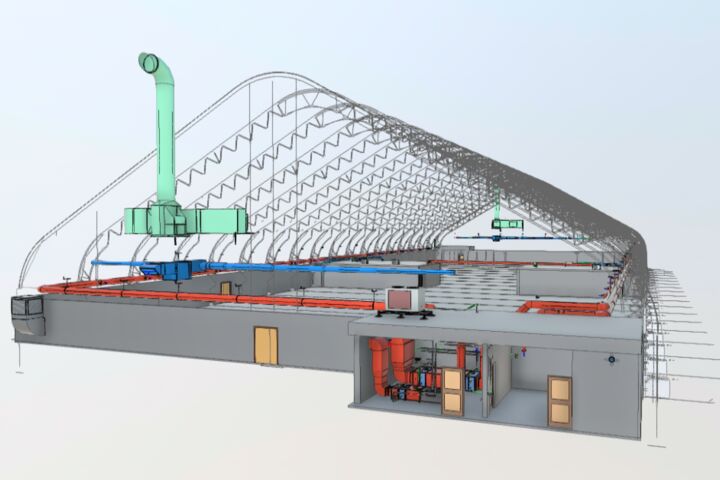

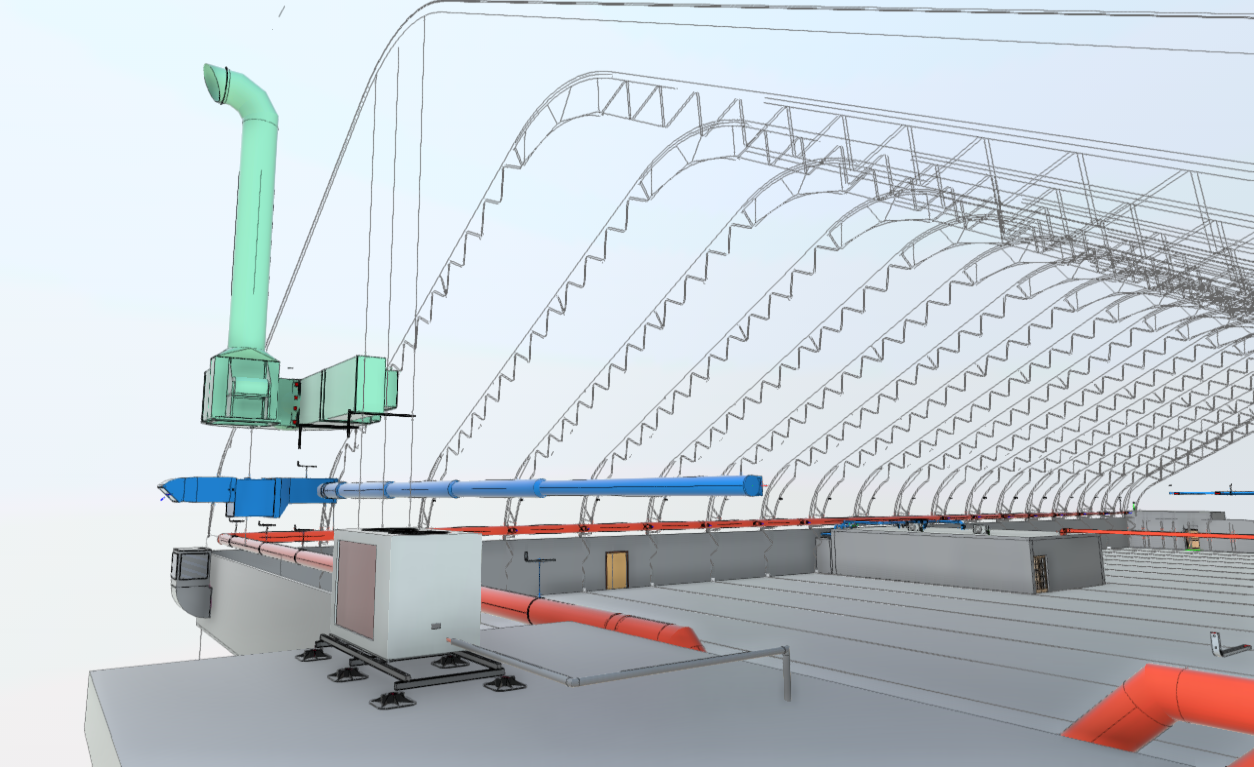

Противодымная вентиляция и безопасность: Из-за значительной площади (3652 кв.м) основная игровая зона корта разделена на две дымовые зоны. Запроектированы две мощные независимые системы вытяжной противодымной вентиляции (ДВ1, ДВ2) на базе центробежных вентиляторов дымоудаления с пределом огнестойкости 2ч / 600 °С, установленных снаружи на специальной площадке.
Предусмотрена автоматическая компенсация дымоудаления (не менее 70% от объема вытяжки) через нормально закрытые воздушные клапаны в нижней зоне сооружения.
Выполнение аэродинамических расчетов воздуховодов общеобменной вентиляции и подбор сечений.
Расчет теплопритоков/теплопотерь, расчет требуемого воздухообмена по кратностям и санитарным нормам для спортивных объектов.
Полный расчет системы вытяжной противодымной вентиляции (определение массы продуктов горения, параметров дымового слоя, подбор вентиляторов дымоудаления и клапанов компенсации).
Подбор основного климатического оборудования (Korf, Lessar) и элементов автоматики.

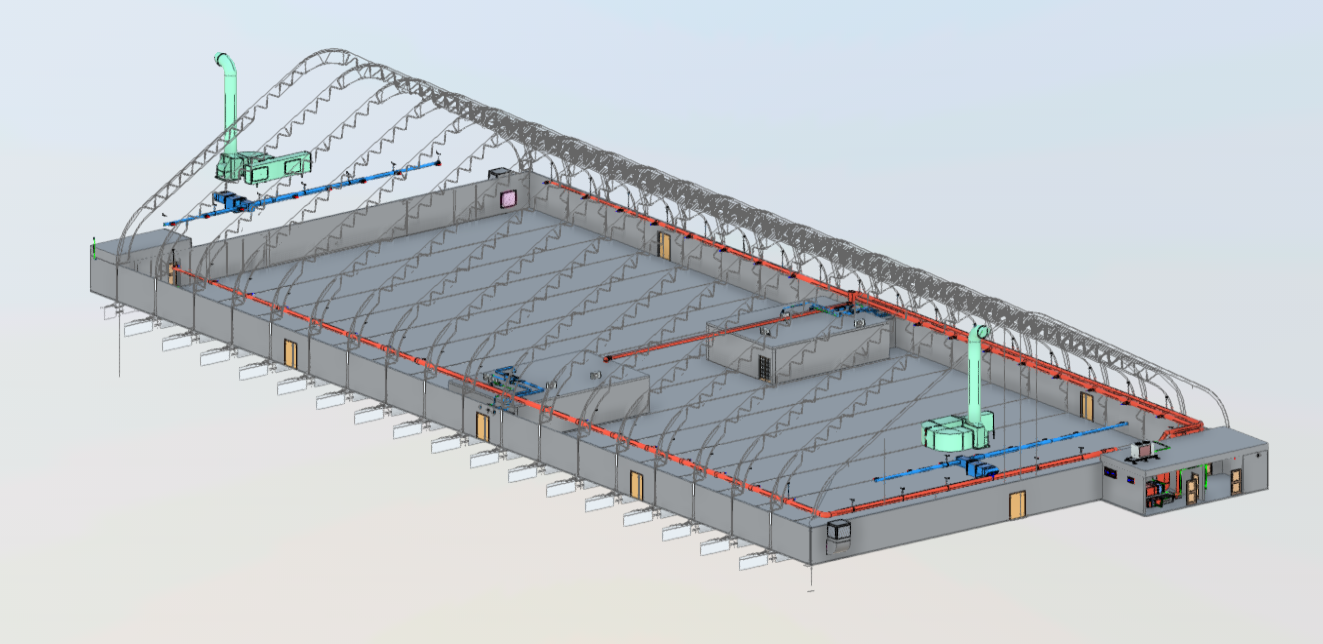

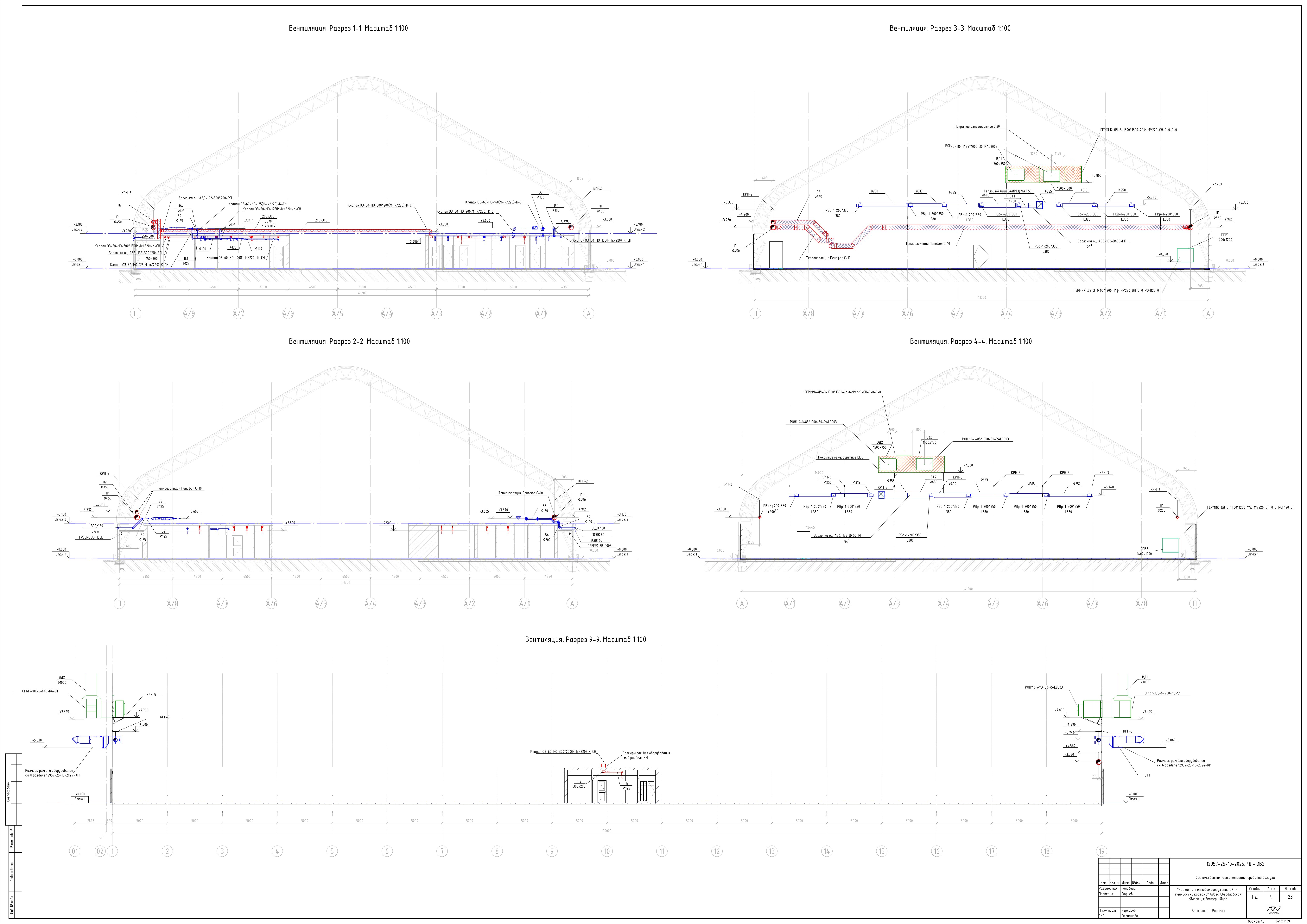

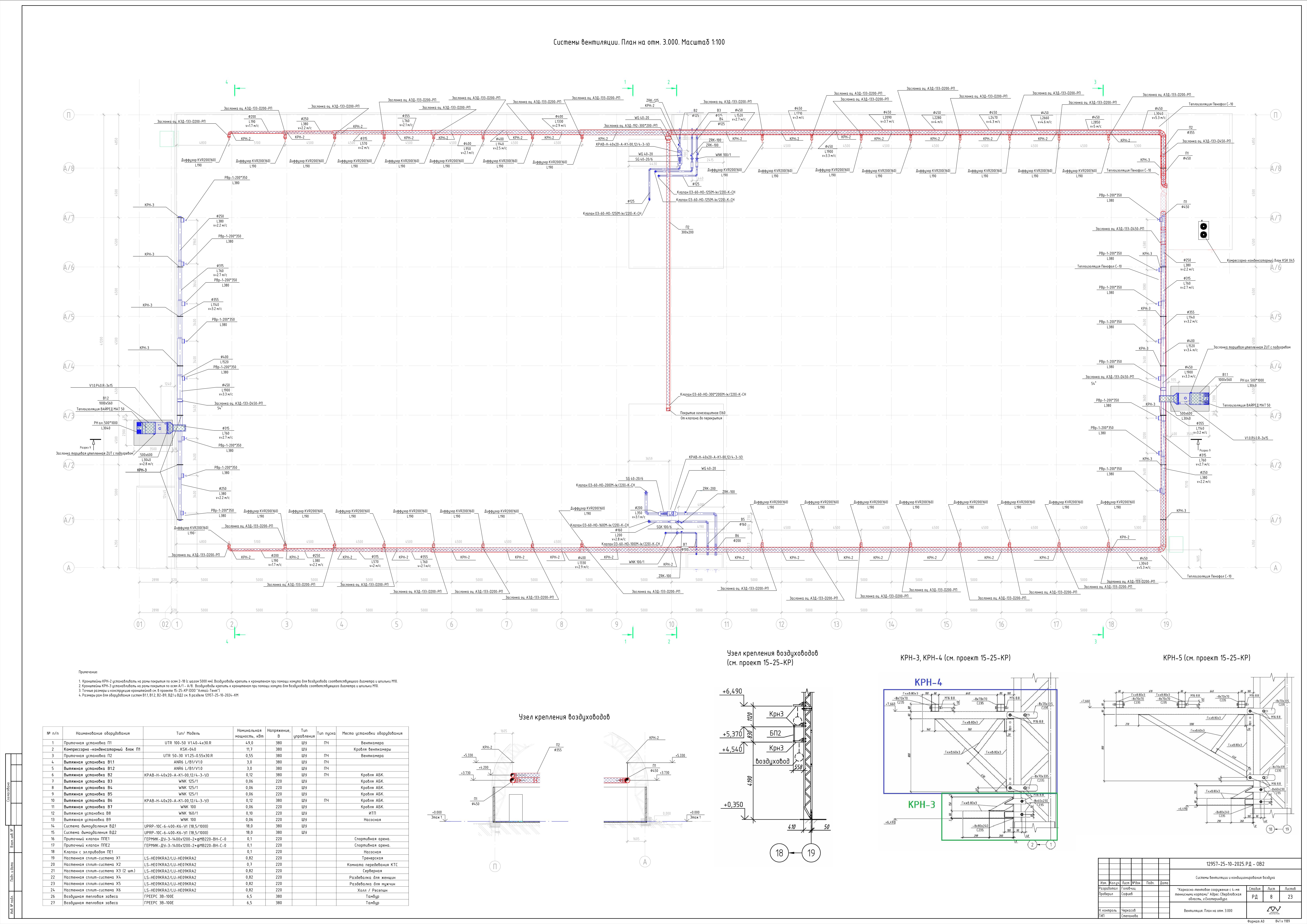

Разработка комплекта рабочих чертежей: планов, разрезов, аксонометрических схем систем вентиляции, кондиционирования и холодоснабжения.
