Мир фриланса бывает таким захватывающе непредсказуемым! Сегодня ты делаешь металлоконструкции, потом рисуешь космические модули, затем делаешь фигурки для детей, а вечером уже думаешь расслабиться... Не тут то было!
В чате может появиться интересного вида человек, который выдаёт себя в качестве тренера и менеджера сборной по триатлону, и им нужна нестандартная лапа для плавания. Заказчик пришел с амбициозной идеей: создать лютый кастом — гидродинамические перчатки-лапы нового поколения. Ну это когда безумный мир коммерческого триатлона и продвинутого плавания знает, что каждый спортсмен хочет плыть со скоростью торпеды к золотой медали и новому Мерседесу от губернатора, но анатомия человека упорно сопротивляется.
Поставленная задача:
1. Разработать разборную, но прочную конструкцию, состоящую из трех частей. Каждая часть как размер, и как нагрузка для спортсмена. Гаджет должен подходить как на изящную ручку девушки-триатлонистки, так и на ладонь двухметрового тяжелоатлета. Три сегмента должны позволять варьировать площадь гребка от "восстановительной" до "силовой" в зависимости от этапа тренировочного плана.
2. Жесткость разных зон можно и нужно комбинировать.
3. Изделие может быть сделано как из пластика, так и распечатано на дорогом принтере. Без поддержек, смс, регистрации, и шлепков по заднице инженеру-конструктору.
4. Спортсмены привыкли к комфорту и безопасности - потому формы должны быть органичные и эргономичные.
5. Форма должна обеспечивать отведение воды, потому что вода - это лишняя масса при гребке, и может застаиваться в складках кожи.
В конце концов, спортсмен, подплыв к бортику может шлепнуть лапу о другие её части и лапа станет больше, а значит изменятся характеристики тренировки и пловца. Такая задача была поставлена!
Чтобы воплотить эти фантазии «тренера сборной» в реальные STL-файлы, мне пришлось временно заблокировать в памяти базовые законы сопромата для зданий и вспомнить, что вода — это, вообще-то, несжимаемая жидкость, а руки триатлетов — не швеллеры.
Есть технологические ньюансы. В серьезном плавании перчатки-ласты (как, например, Speedo PowerPlus) делают цельными, чтобы захватывать максимум воды.В плавании гребок выполняется жесткой кистью. Ладонь не должна менять угол относительно предплечья. Если лапа «огибает запястье» и выгибается, она будет заламывать кисть. Это приведет к тендиниту (воспалению сухожилий) уже через 2 тренировки.
Перфорация ТАКЖЕ сделана не для отведения воды на самом деле, а для контроля нагрузки. Благодаря отверстиям лапа не срывает плечевой сустав при резком старте и позволяет плыть с правильной, высокой частотой гребка, не перегружая мышцы.

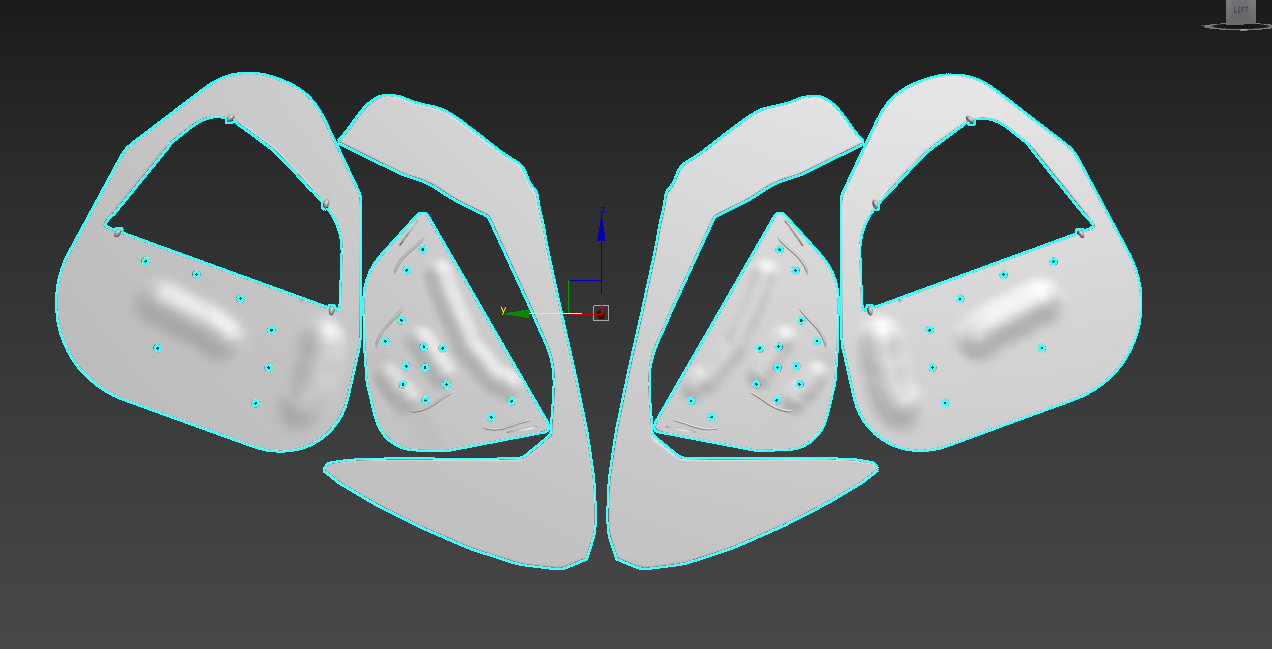

Я разбил лапу на три независимых сегмента. Это решило сразу две беды: во-первых, спортсмен теперь может регулировать площадь гребка (и свою одышку) прямо во время тренировки. Во-вторых, детали стали плоскими с одной стороны. Привет, аддитивные технологии! Модель ложится на стол 3D-принтера идеально и печатается без единой поддержки. Никакого перевода дорогого пластика в мусор.

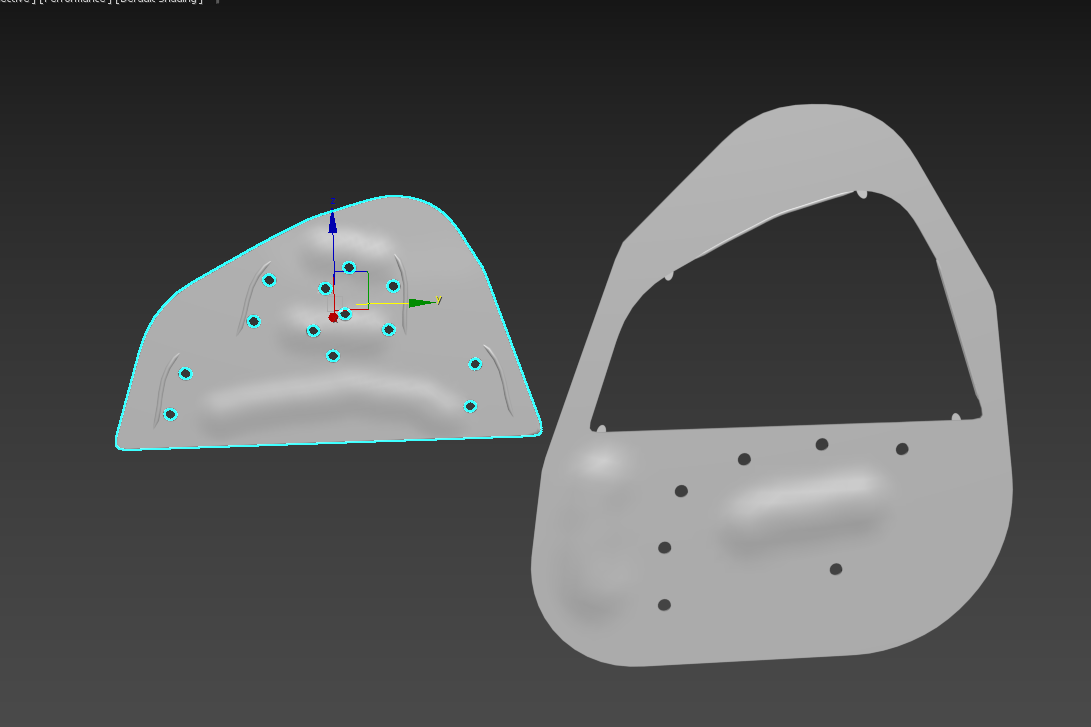

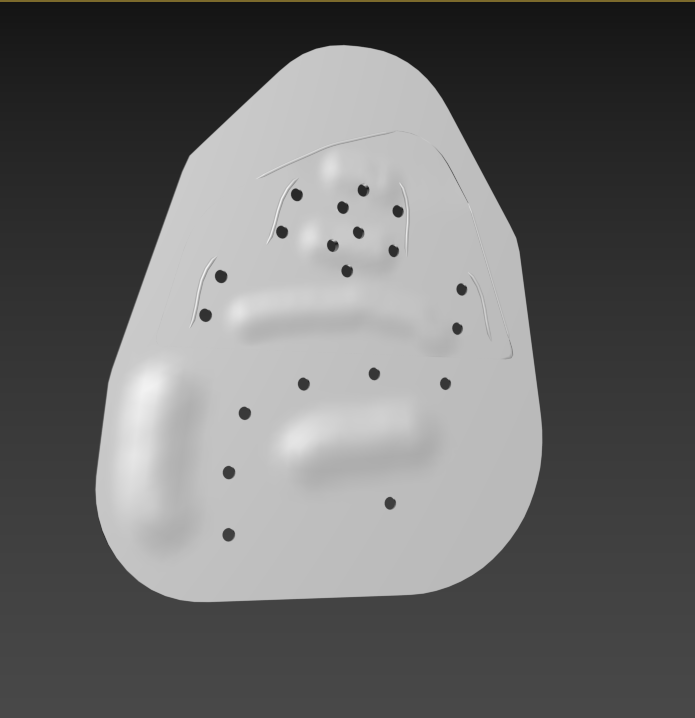

Помня о требовании №5, я превратил лапу в решето, но инженерное. На центральной и боковых панелях спроектирована целая система сквозных отверстий и направляющих пуклёвок. Вода не застаивается в «складках кожи», а направленно, быстро и технологично отводится при выходе руки из воды. Система отверстий подобрана так, чтобы при входе в воду гасить избыточное гидроударное давление, защищая плечо, а в фазе захвата — сохранять необходимое сцепление с водой без эффекта "паруса"

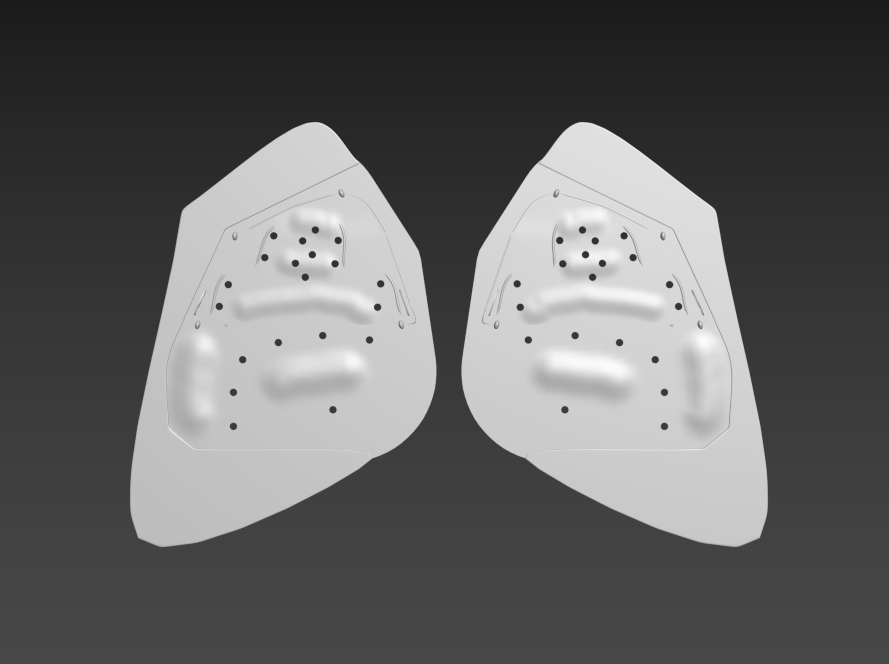

Чтобы формы были органичными (то есть приятными на ощупь и не вызывали у спортсменов желание завершить карьеру досрочно), все грани получили скругления, а посадочные места под пальцы — анатомический рельеф. Полная зеркальная симметрия для левой и правой руки.
Причем если выгнуть пластик, то получается ещё более интересная форма, которая огибает запястье. И это не противоречит сказанному выше - спортсмен может подогнать спортивное изделие под себя. Потому дополнительная опция — термоформинг: при нагреве пластик можно слегка изогнуть для для более плотного облегания основания ладони и кисти, исключая смещение лопатки во время мощного гребка. А если не выгибать форму, то получается лапа просто огромной площади. Это если исполнение в пластике, а не в алюминии. Там уже так просто не выгнешь форму, да и из пластиковой бутылки такое тоже уже не сделать....
Ньюансов была масса!
Результат превзошел все ожидания! Сборная, конечно, на Олимпиаду с ними не поехала (потому что бдительные комиссары FINA усмотрели бы в этом технический допинг и брутальное читерство), но...
Для коммерческого использования и предсезонных сборов получился абсолютный хит. Напечатанные из выносливого PETG и тактильного TPU-пластика прототипы пошли по рукам (в прямом смысле).
Самое главное — ни один принтер при печати не пострадал, поддержки отковыривать зубами не пришлось, а шлепки по заднице инженеру сменились на уважительное кивание головой от заказчика.
Итого в сухом остатке:
Если природа не наградила тебя перепонками, Ихтиандр, а губернаторский Мерседес манит на горизонте — зови инженера-конструктора. Мы спроектируем тебе кастомные лапы, настроим параметрику под любой размер клешни, и ты уплывешь в закат. Проект успешно сдан, гидродинамика приручена!
Позвольте Наташе на фото снизу всё Вам показать. :)
