3D-моделирование электромотора для мотор-колеса (e-bike hub motor)

Описание

Разработка 3D-модели интегрированного электромотора для мотор-колеса электровелосипеда. Проект был инициирован в рамках концептуального исследования для стартапа в сфере электротранспорта. Основная цель — создать визуально убедительную и технически достоверную модель для презентации инвесторам и потенциальным партнёрам.

Решение

Задачи и решения

Анализ технических требований
Изучение конструкции мотор-колёс (крайанки, хаб-моторы).
Подбор компонентов: статор, ротор, датчики Холла, редуктор (при наличии), система охлаждения.
Учёт ограничений по габаритам и весу.


3D-моделирование

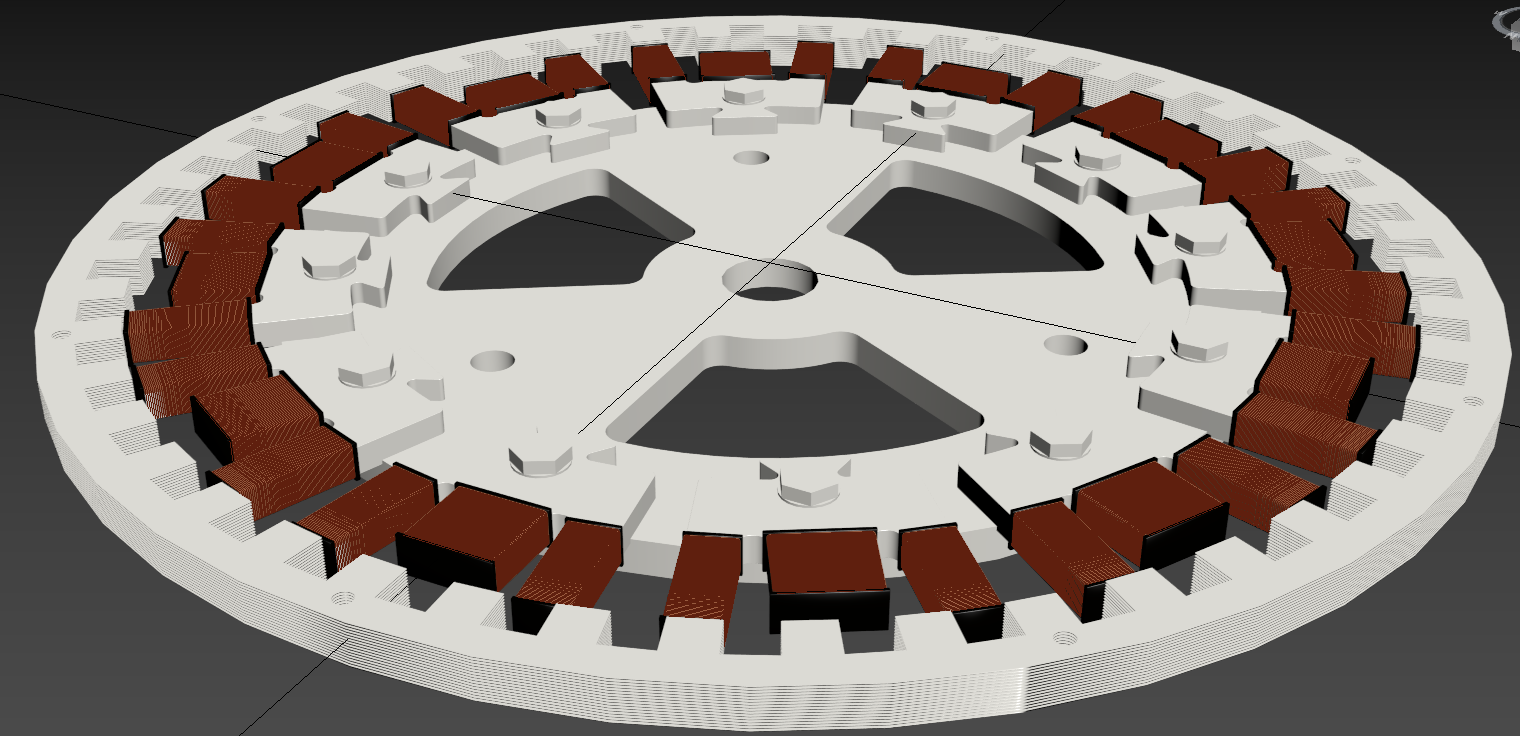

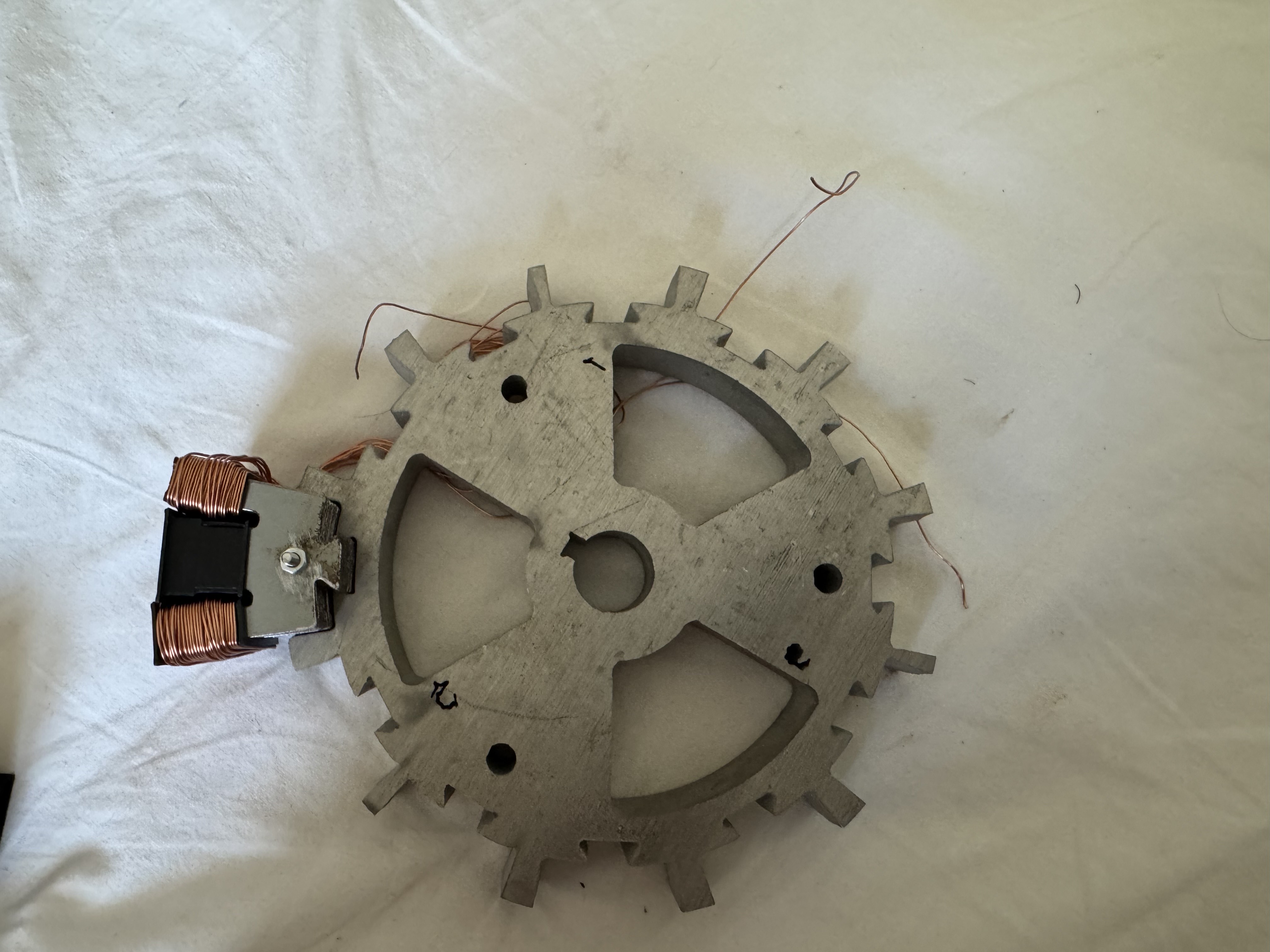

Создание точной геометрии корпуса, катушек, магнитов и вала.
Проработка внутренней структуры для демонстрации принципа работы.
Оптимизация модели для визуализации (топология, детализация).


Визуализация (3ds Max + V-Ray)

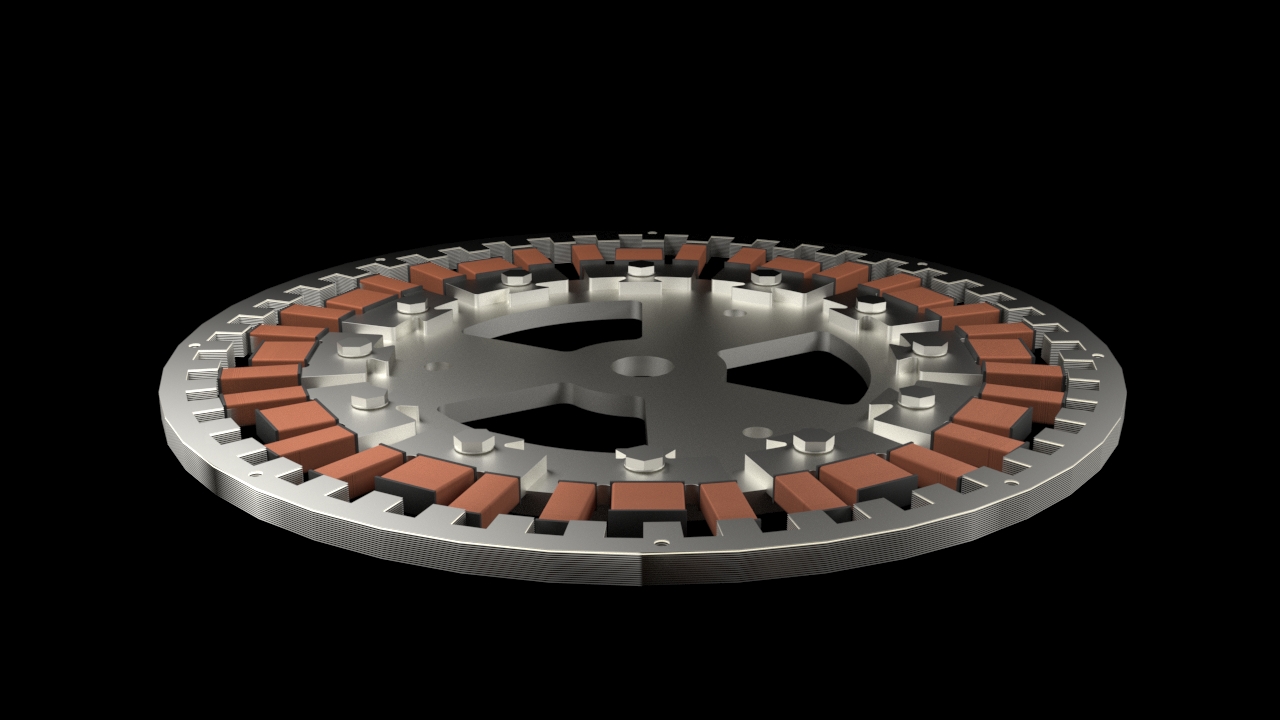

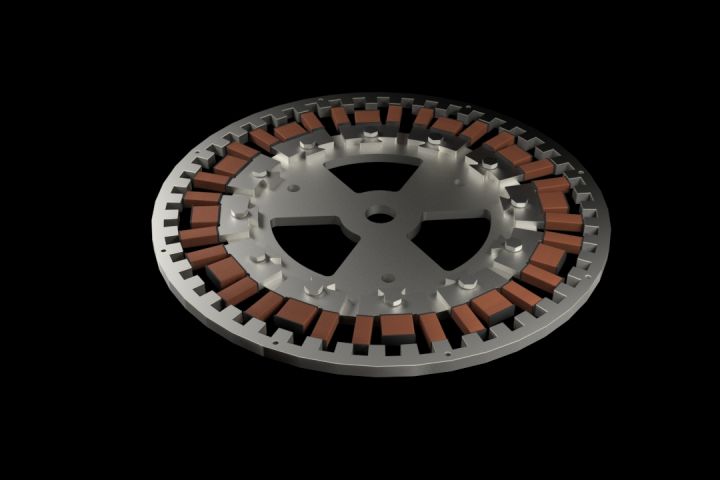

Реалистичная визуализация в разрезе (cutaway) для демонстрации внутреннего устройства.
Внешний вид в сборке с колесом и рамой велосипеда.
Анимация вращения ротора (презентационная версия).


Техническая документация
Создание эскизов и чертежей основных узлов.
Подбор материалов (алюминий, медь, неодимовые магниты).
Расчёт приблизительных габаритов и массы.

Результат

Проект остался на стадии концепции, так как у клиента не было возможности профинансировать следующие этапы (прототипирование, производство). Тем не менее, 3D-модель и визуализации были использованы для привлечения внимания инвесторов и демонстрации технической возможности.
