Дано: один огромный логистический склад в Чехии, где на космических скоростях летают груженые погрузчики 2-3 тонны. Посреди этого праздника логистики стоят несущие бетонные колонны. Встреча погрузчика с такой колонной гарантированно отправляет здание склада на свидание с гравитацией, чего руководству предприятия очень не хотелось. Потому оно наняло генерального подрядчика — Неназванное предприятие™ — для изготовления защиты от этой роковой встречи.
В свою очередь, Неназванное предприятие (тм) решило сэкономить и заказало защиту местным «кружкам очумелые ручки» (в простонародье — бобрам). Бобры подошли к делу с душой: закупили тончайший металл, наняли за бутылку сварщиков, которые варили «на глаз», а главное — никто из авторов конструкции не слышал про такую буржуазную лженауку, как сопромат!
Как итог — первая же встреча с карой превратила их защиту в фольгу.
Мой план действий состоял из одного бесконечного, но гордого пункта: весь день нещадно шатать 3D-модель.

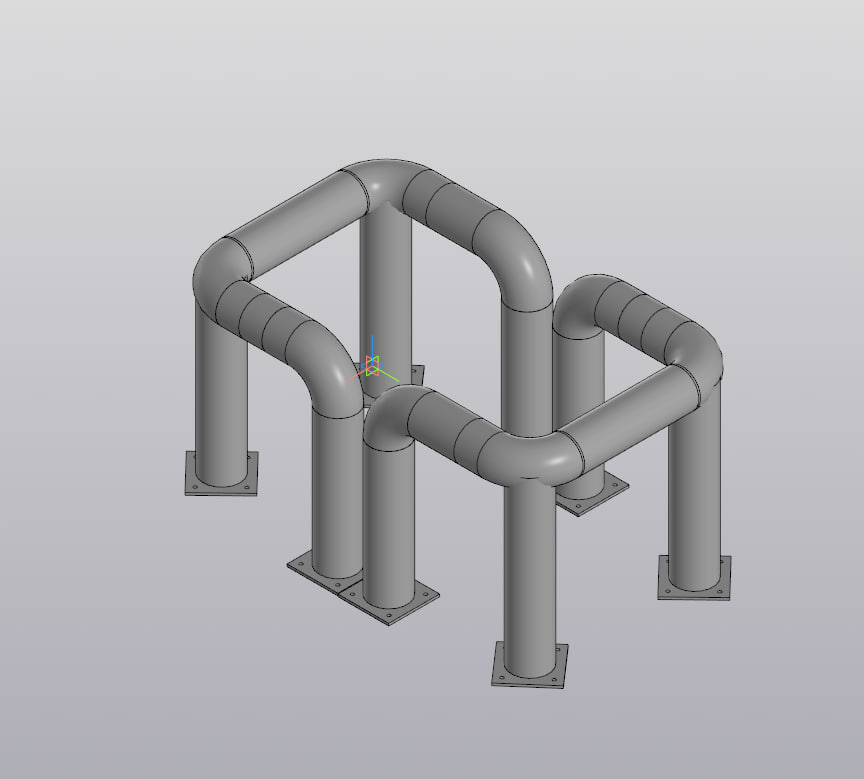

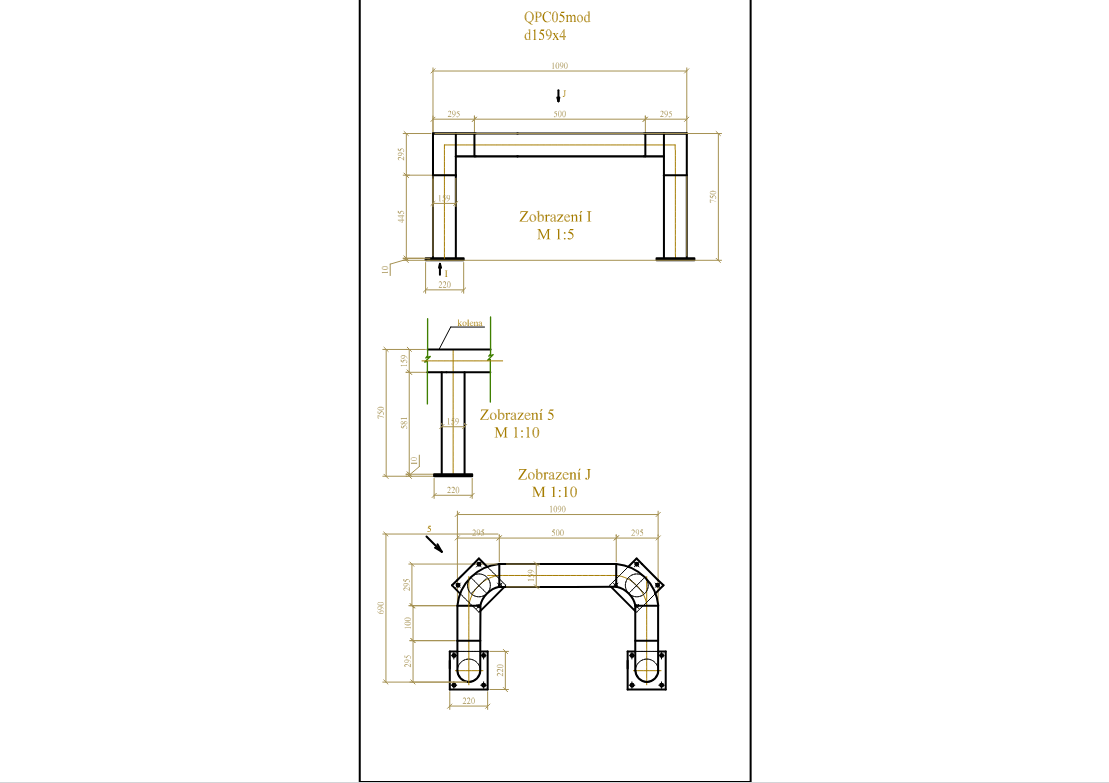

Ведь это реинжиниринг боли! Первым делом я воссоздал то чудо инженерной мысли, которое развалилось. В Компасе были спроектированы суровые трубные конструкции (П-образные и угловые барьеры на мощных пятках под анкеры). Всё строго по технологии — с отводами, правильной толщиной стенки и человеческими зазорами под сварку.

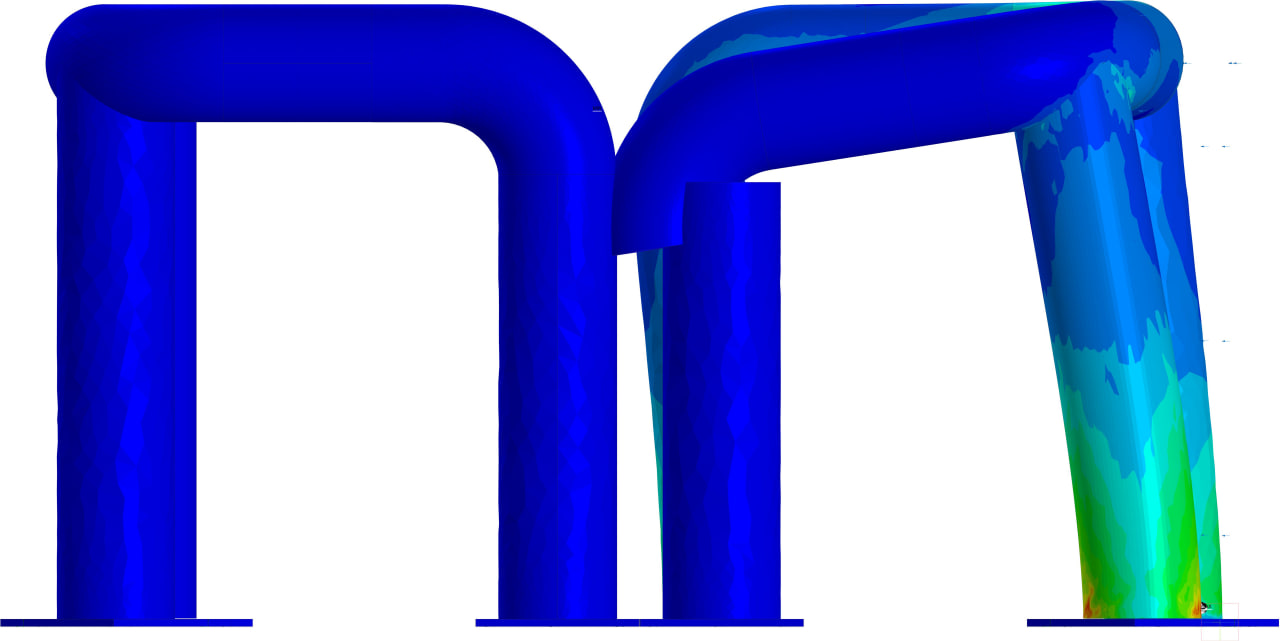

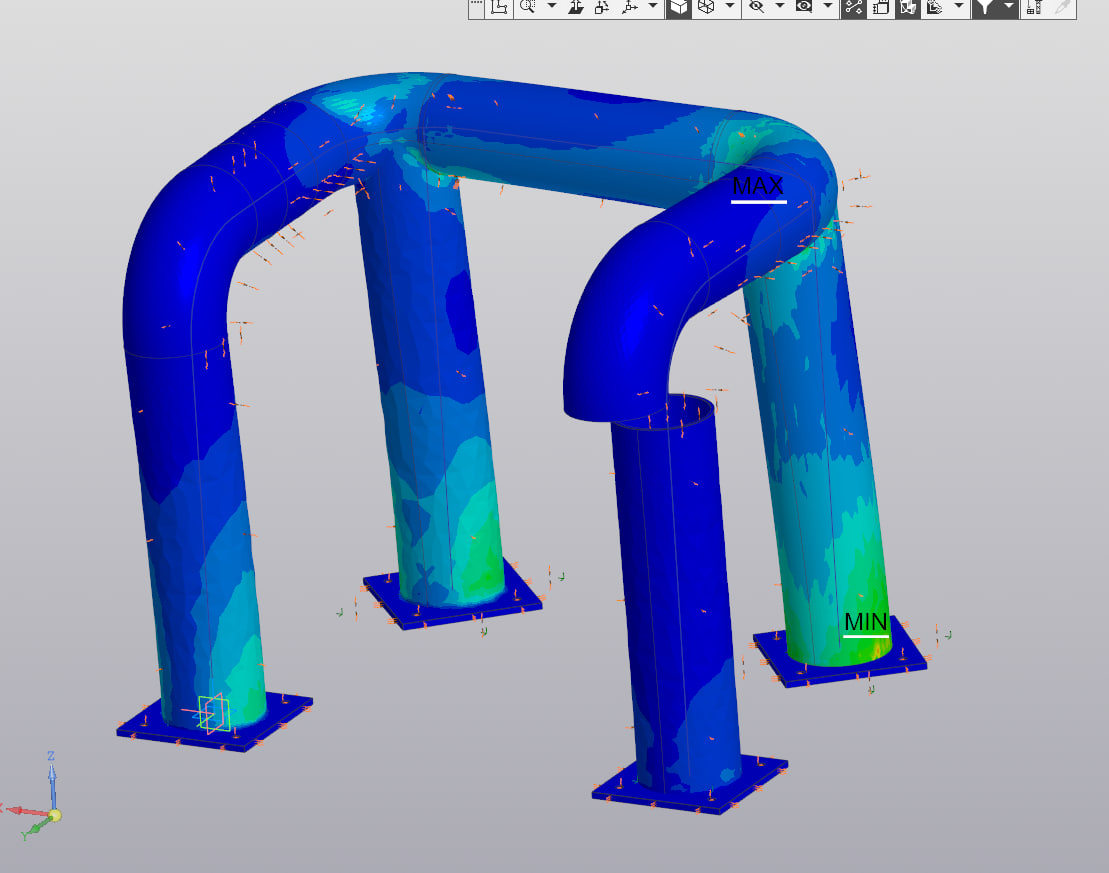

Затем загоняем всё это в APM FEM, прикладываем кинетическую энергию летящего погрузчика и смотрим на красивые цветные эпюры напряжений. Симуляция показала, где у конструкции «минимум», где «максимум», и сколько тонн она способна принять на грудь до того, как металл начнет течь. Модель выдержала всё, включая симуляцию прилета упитанного погрузчика средней мощности с перегрузом по весу....
Результат превзошел все ожидания! Всё снова развалилось... Но есть один нюанс.

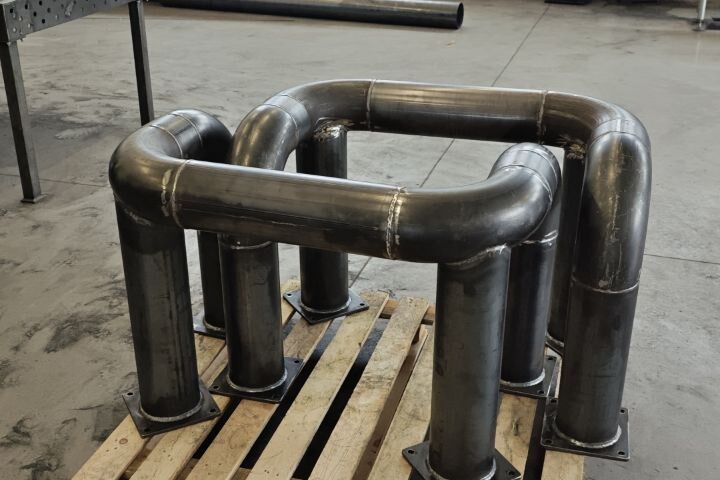

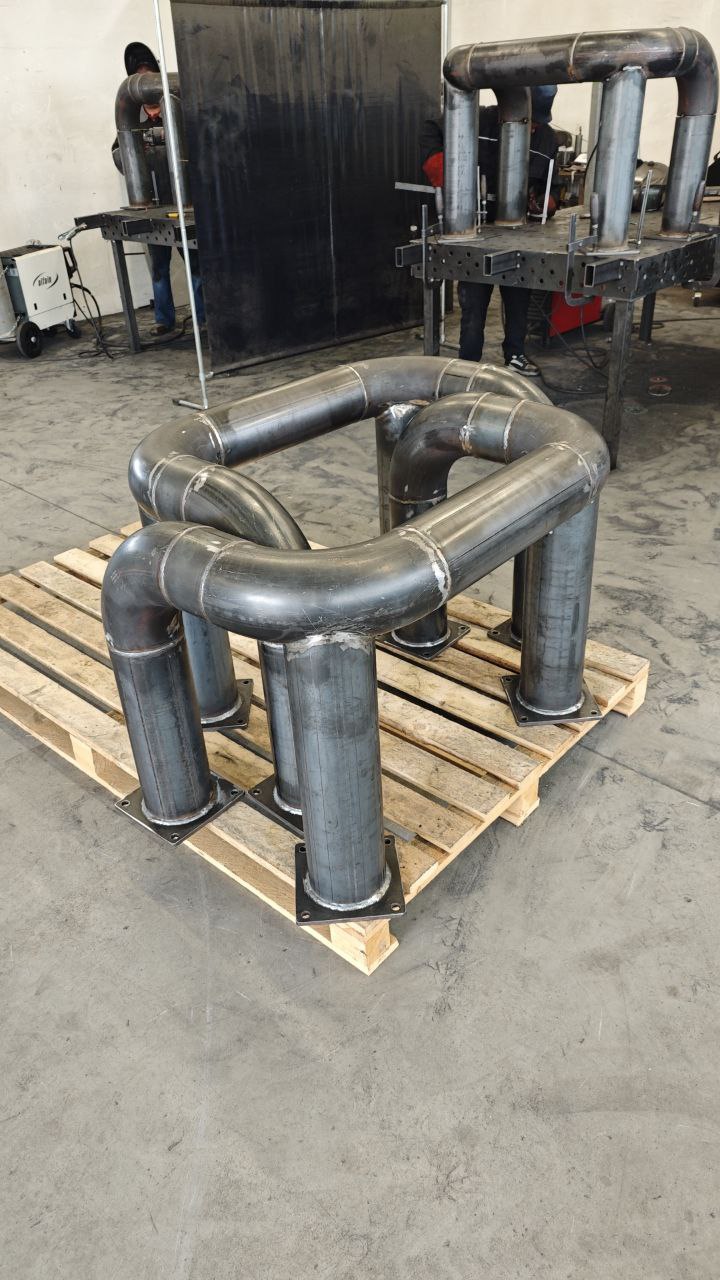

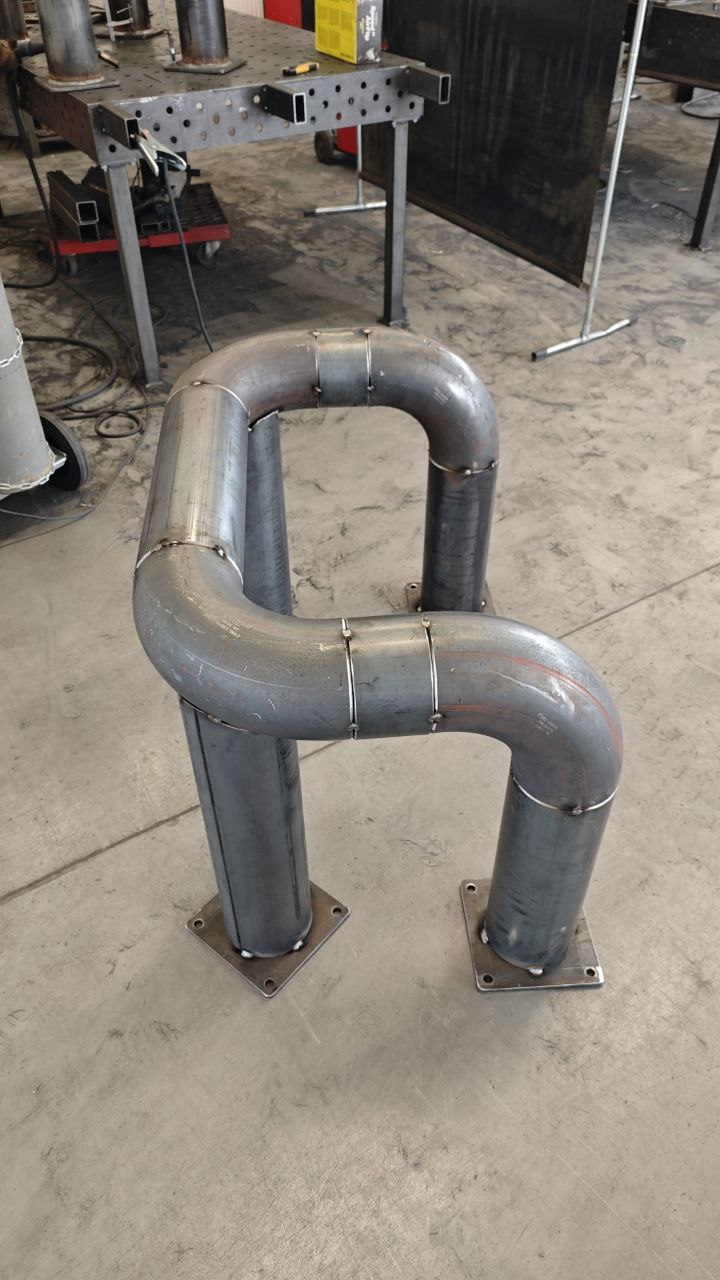

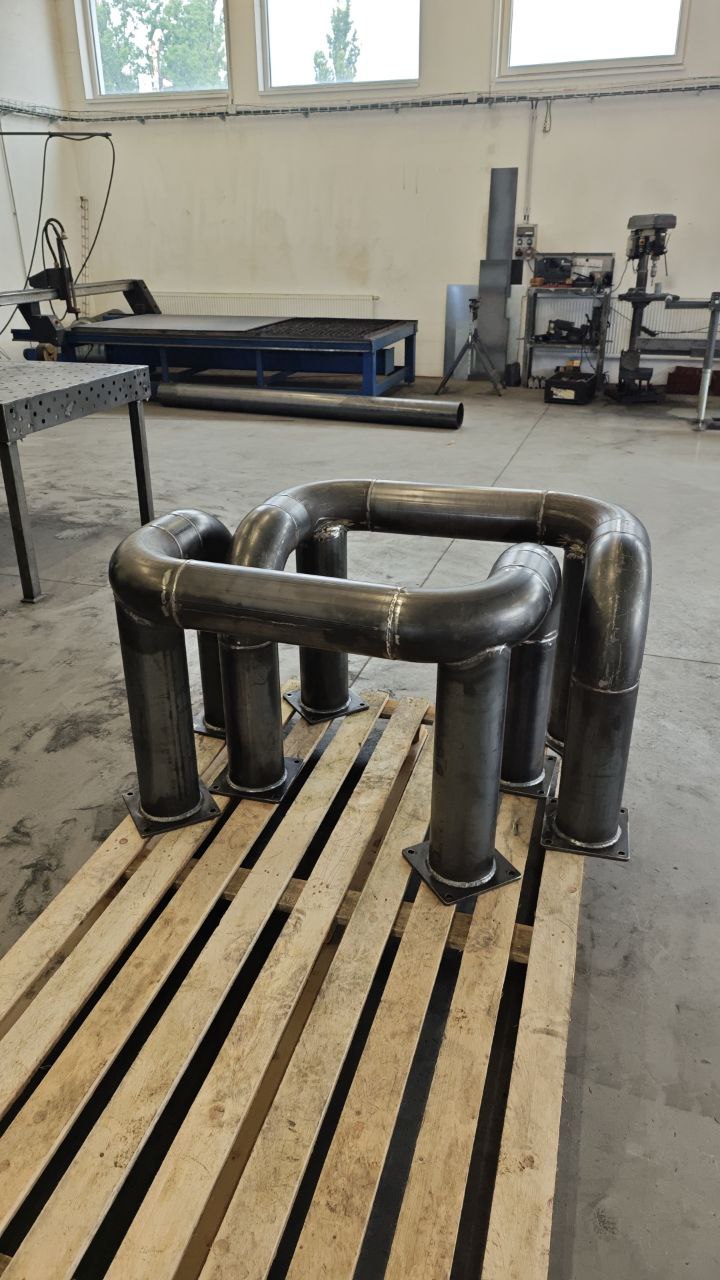

А если серьезно — наши новые усиленные отбойники (готовое изделие на паллете) теперь стоят намертво, как стражи апокалипсиса. Водители погрузчиков быстро поняли: если ты врежешься в этот отбойник, то отбойнику не будет ничего, а вот ты полетишь заказывать новый лобовик для своей кары.
Итого:
Скупой платит дважды. Первый раз — бобрам за тонкую трубу, второй раз — инженеру за Компас-3D, расчеты по ГОСТу и спокойный сон начальника склада. Проект успешно сдан, колонны в безопасности, погрузчики шелковые!
