Иногда заказчик приходит не за картинкой, а за решением, от которого у обычного 3D-шника случается сердечная тревога. В этот раз задача звучала обманчиво просто: «Нам нужно повторить приствольную решетку с картинки». На выходе клиент ждал готовый DWG для лазерной резки.

Но дьявол, как всегда, скрывался в деталях. Решетка размером 995*995 мм должна была не просто «красиво лежать», а быть функциональным инженерным конструктором. Требования:

Разбивка пополам для удобства монтажа.
Двухслойная конструкция для создания того самого «сложного рисунка», как на референсе.
Съемные центральные части (дерево ведь растет, ему нужно место, а муниципальным службам — доступ).
Абсолютная точность для лазерного станка, чтобы после сборки всё сошлось, а не превратилось в груду дорогого металлолома.

Решение

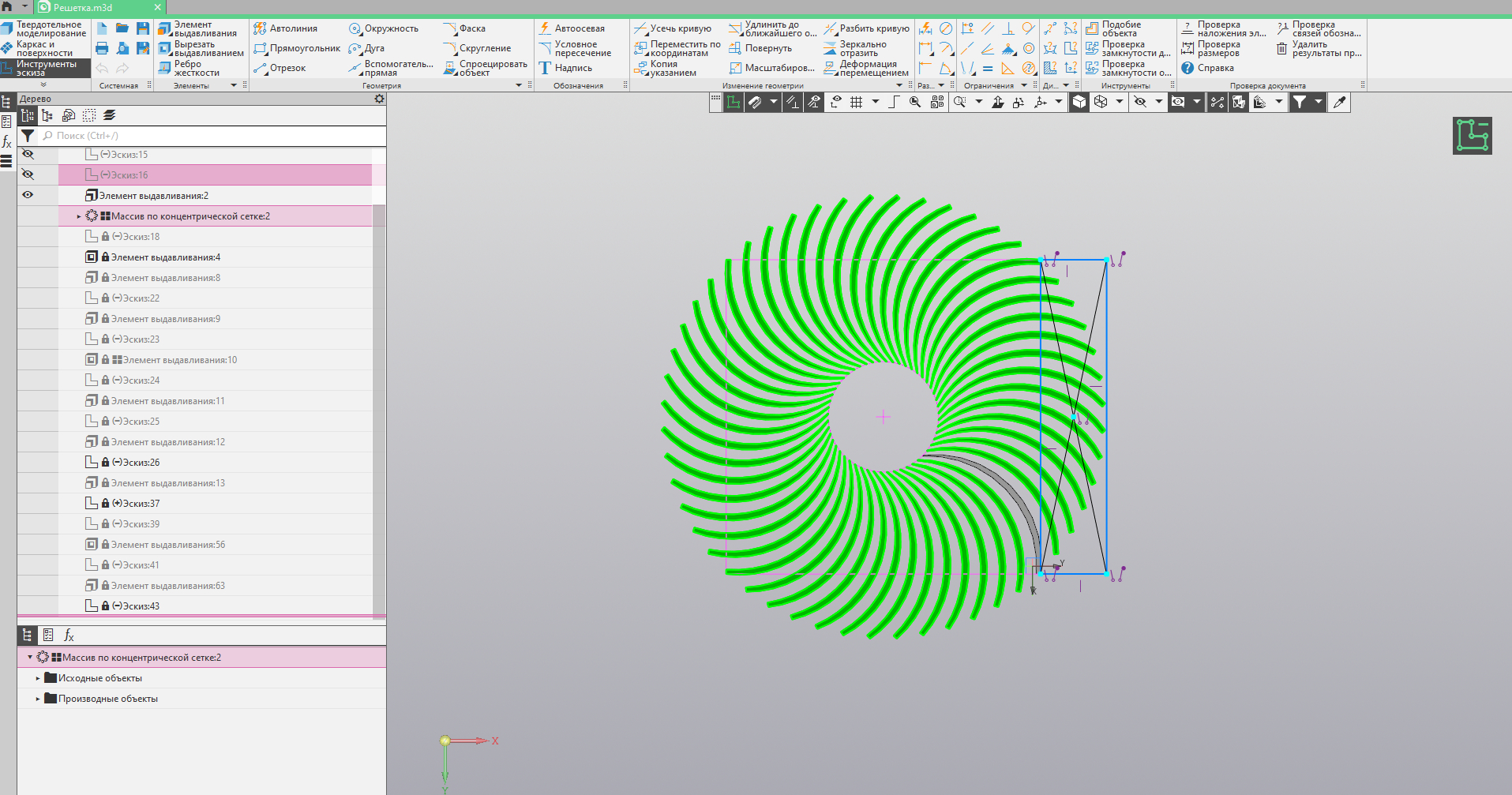

Я засел в Компас-3D, потому что визуализация — это прекрасно, но лазерная резка не прощает «на глаз».

Мой процесс выглядел как сеанс математической медитации:

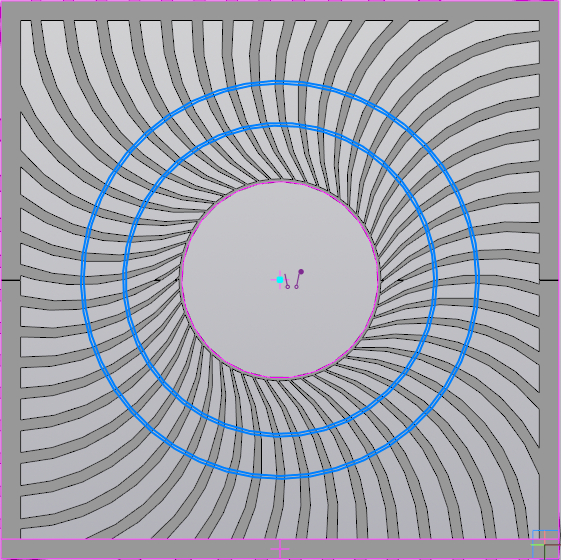

1. Сначала я воссоздал геометрию решетки. Нужно было просчитать каждый изгиб «спиралей», чтобы при наложении двух слоев металла узор сохранял симметрию и не терял жесткость.

2. Разработал узлы крепления для разборной конструкции. Каждый сегмент должен был стыковаться идеально, чтобы при монтаже у рабочих не возникло желания ударить кувалдой по металлу.

Визуализация:

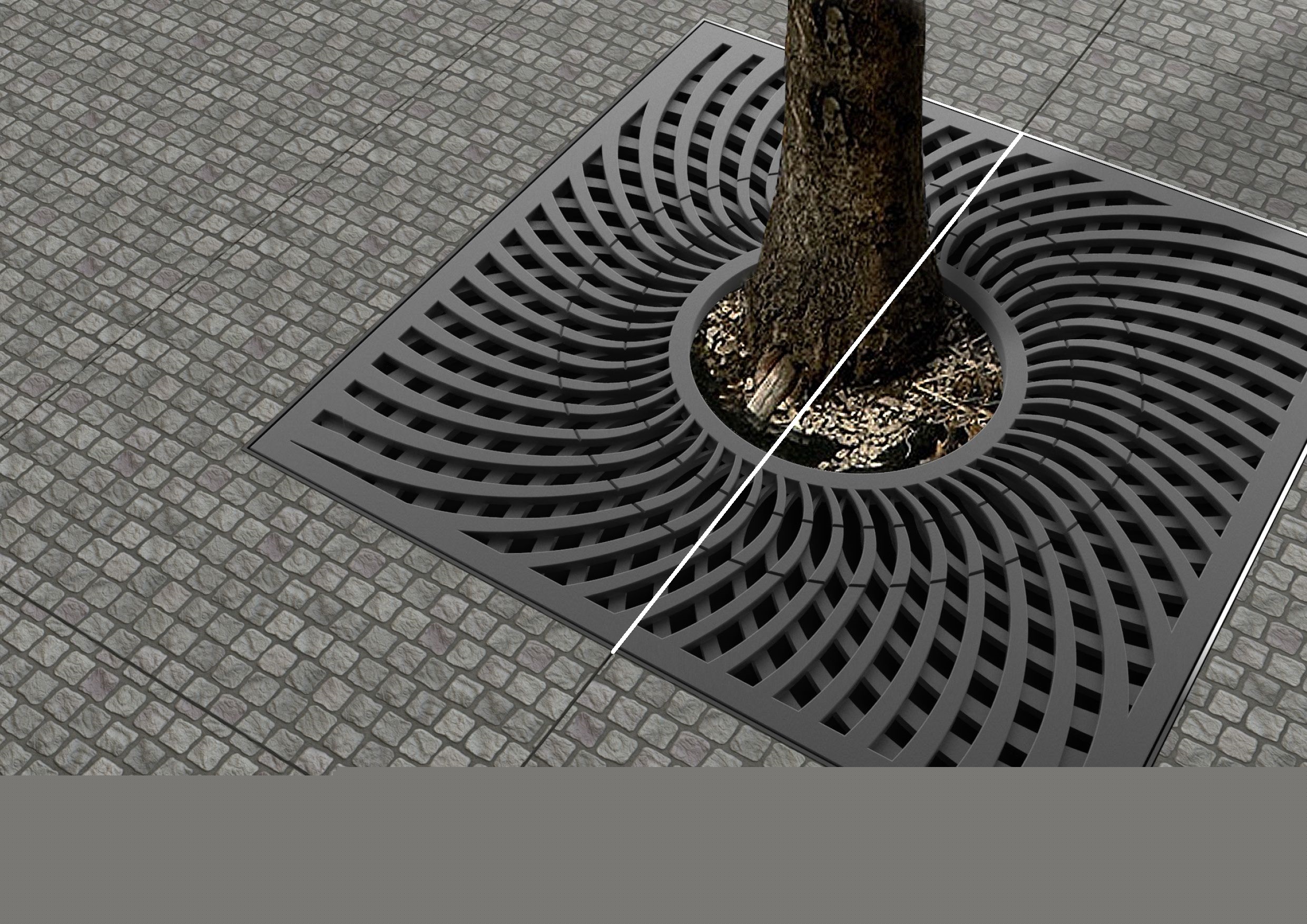

Когда инженерная часть была готова, я перегнал модель в 3ds Max - настройка материалов металла, правильное освещение, чтобы заказчик увидел не просто чертеж, а «вкусное» изделие, которое хочется поставить в центре городского парка.

Я не просто нарисовал линии, но подготовил полноценный конструкторский файл, где учтены допуски для лазерной резки. Заказчик получил не только картинку, но и четкое понимание того, как это будет собираться.

Результат

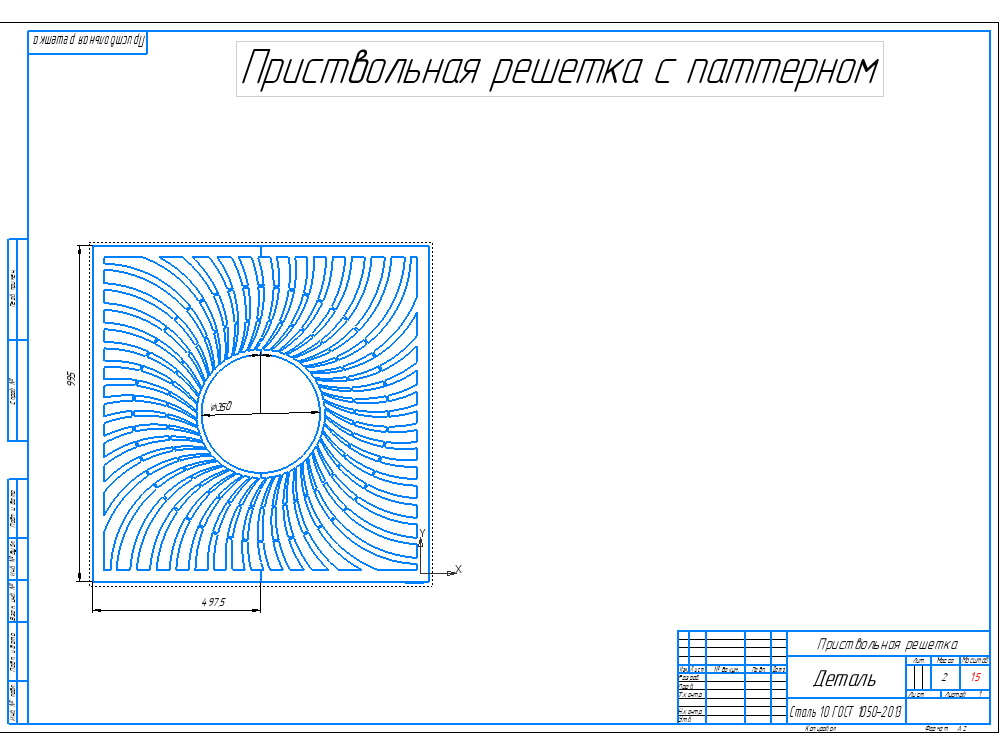

Результат превзошел ожидания. Мы получили комплект чертежей, который ушел прямиком на лазерный станок заказчика.

Решетка получилась именно такой, какой её задумывали:

Функциональной: центральные сегменты легко вынимаются, позволяя дереву расти без ограничений, а коммунальщикам — проводить осмотр.

Эстетичной: двухслойная конструкция создала тот самый глубокий объемный узор, который так эффектно смотрелся на рендерах.

Технологичной: благодаря точности в DWG, монтажники собрали конструкцию «на коленке» без единого матерного слова.

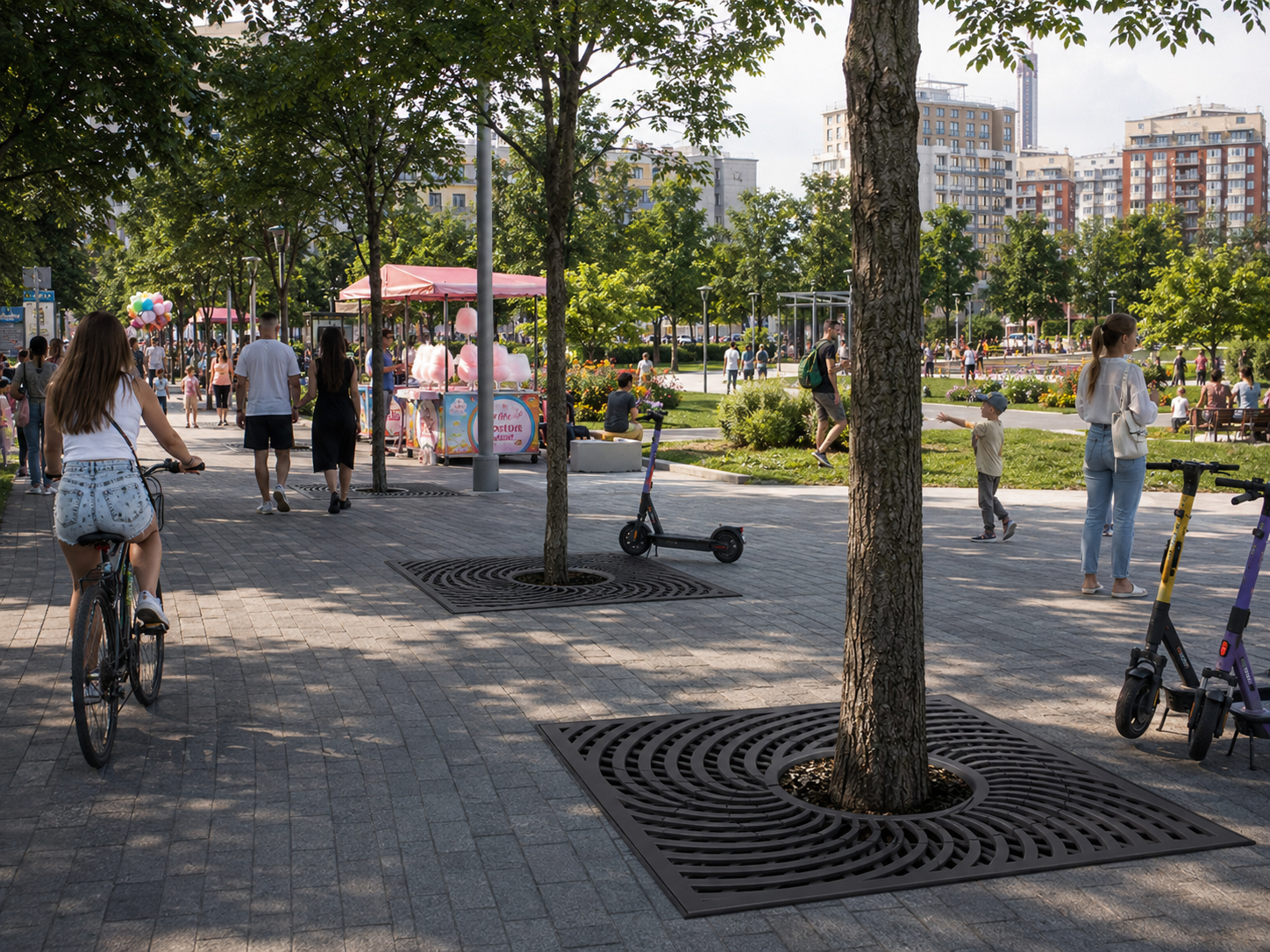

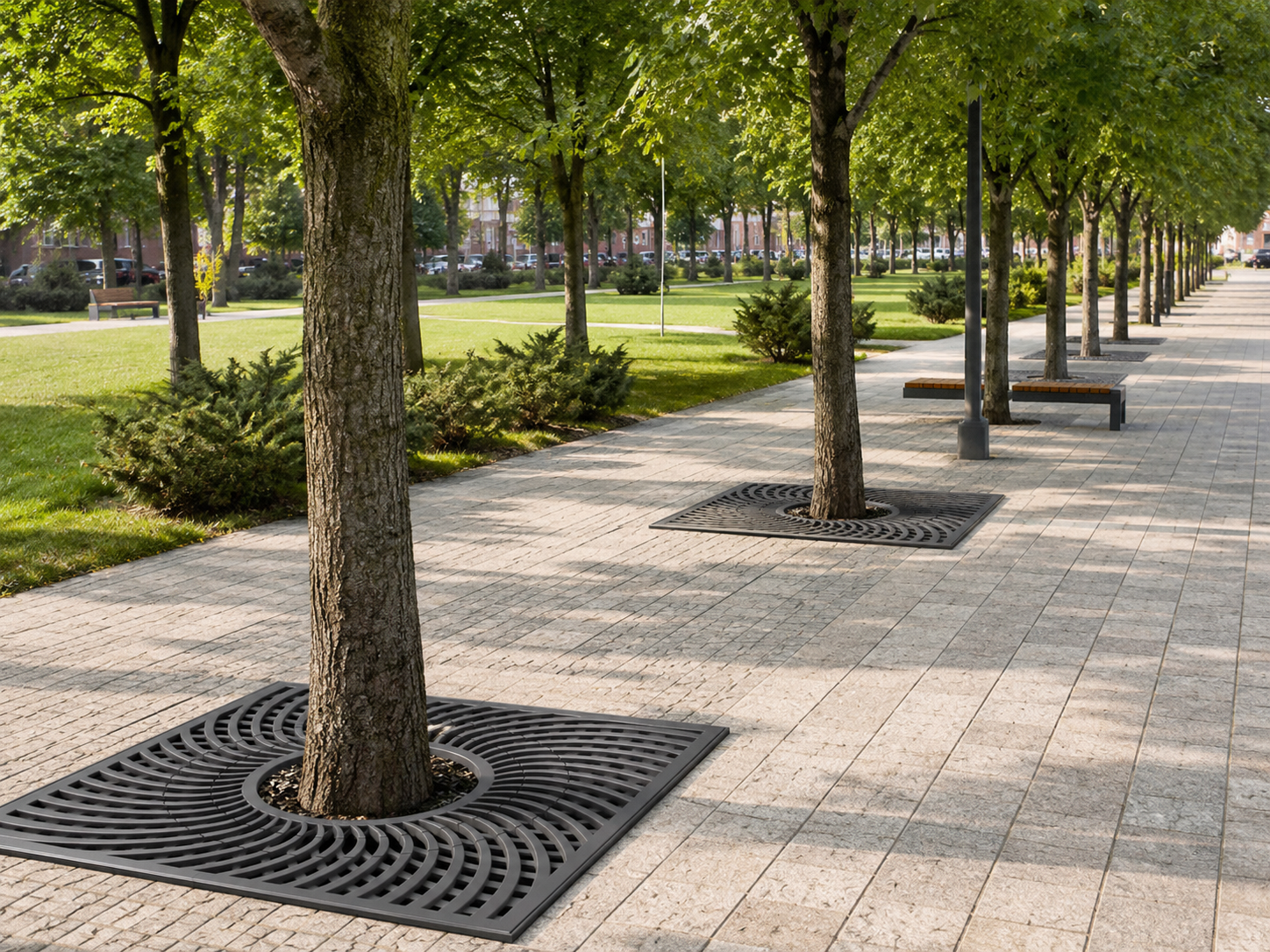

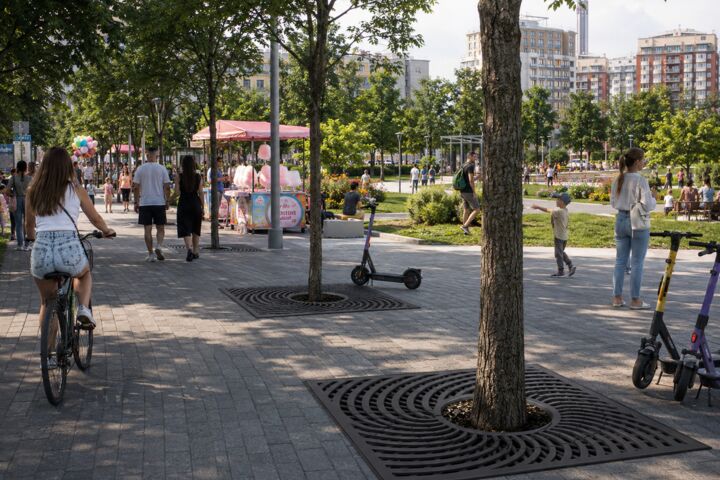

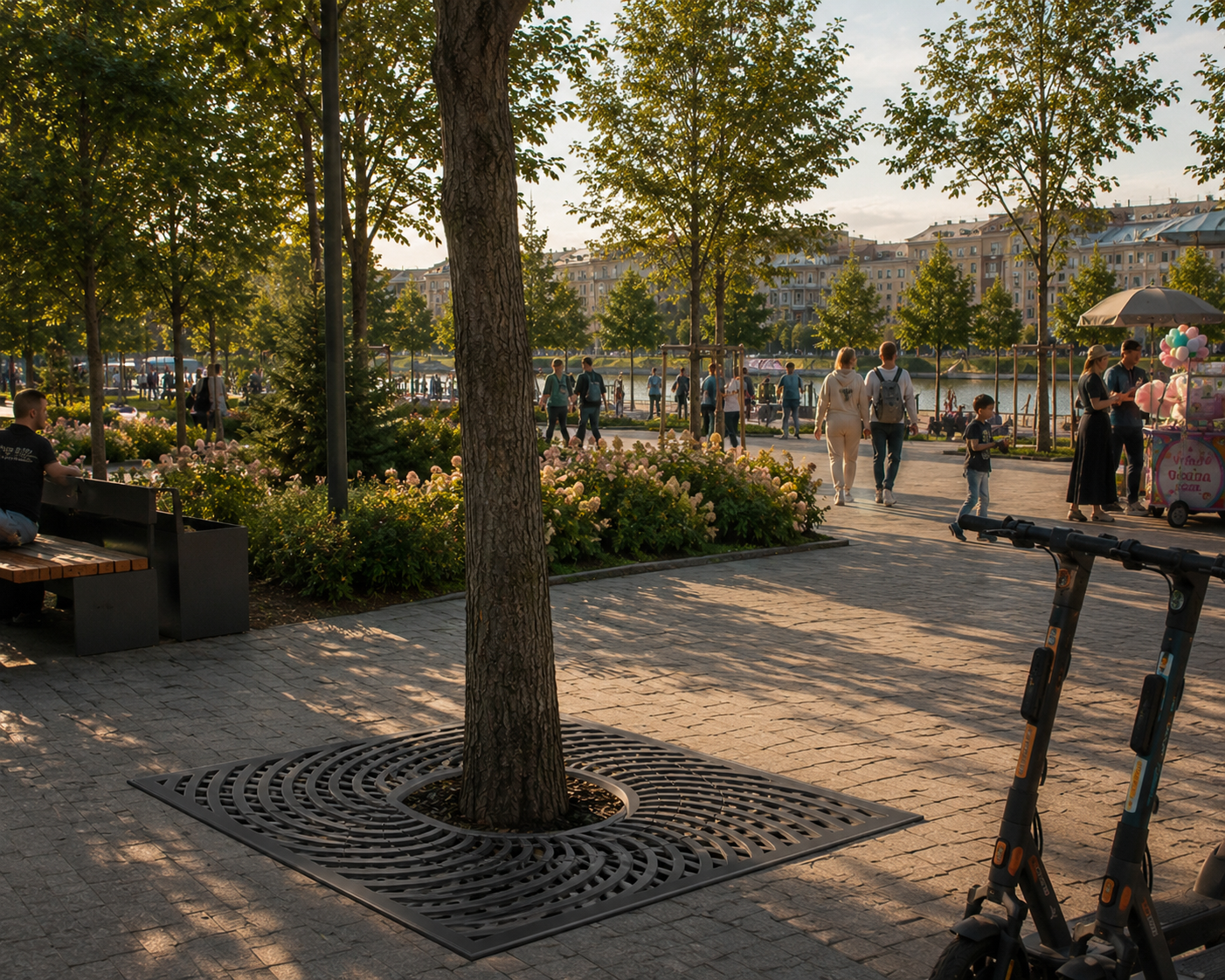

Этот проект — лучшее доказательство того, что фрилансер — это не про «покрасить красиво», а про умение заставить сложное работать. Теперь эти решетки стали частью городской среды, а я в очередной раз убедился: нет задачи, которую нельзя решить, если дружишь с инженерным софтом и не боишься «рабочей драмы» при проектировании.

Финал стандартный: "принимаю работу Исполнителя и подтверждаю, что условия Исполнителем выполнены, работы были выполнены и переданы в полном объеме и требуемого качества в соответствии с Заданием" - подпись Заказчика. Звук кассы, смс на телефон, поклон.
