Здравствуйте! Ну как обычно в анекдоте...
Где-то на просторах СНГ, на одном тракторном заводе... замерло производство. На дворе вечер, в цеху горит одинокая лампа, а за столом сидит глубоко погрустневший ведущий конструктор. Заводу срочно нужно запускать в серию новый усиленный навесной корпус для спецтехники — суровую конструкцию, которой предстоит работать в паре с многотонным трактором.
Проблема пришла откуда не ждали. Руководство завода, руководствуясь высшей корпоративной логикой, технологической целесообразностью и полнотой понимания задач перед предприятием, выделило бюджет на модернизацию. Правда, вместо мощной графической станции для инженерного отдела в КБ, на парковке директора материализовался новенький «Мерседес», а в его приемной — пара секретарш ну крайне легкомысленного вида.

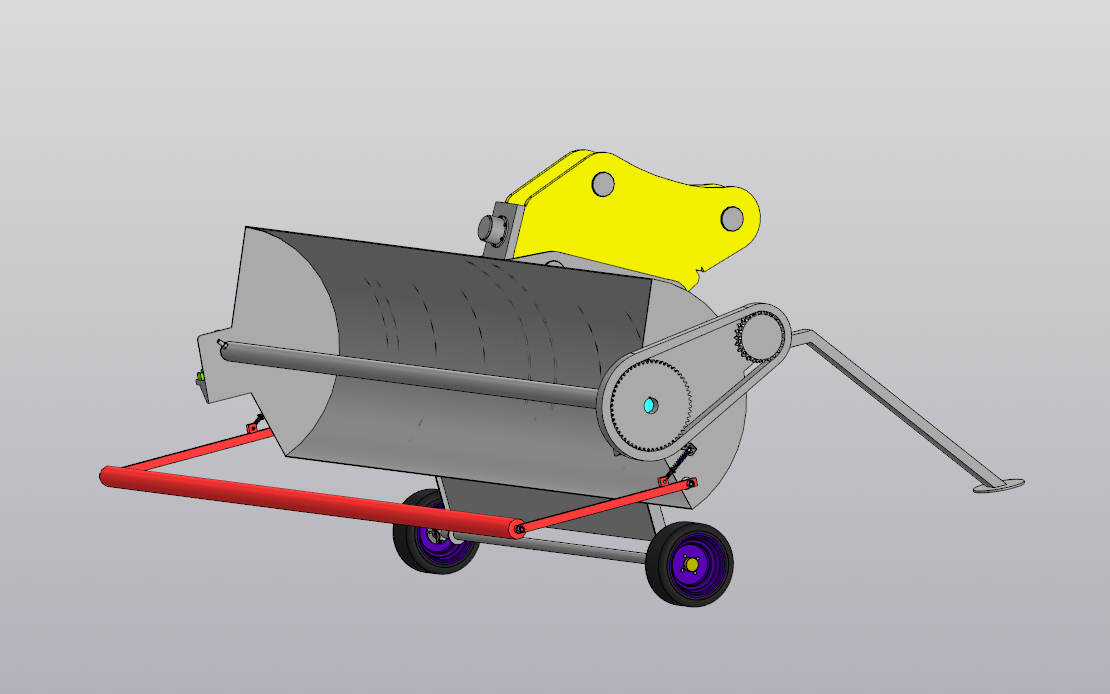

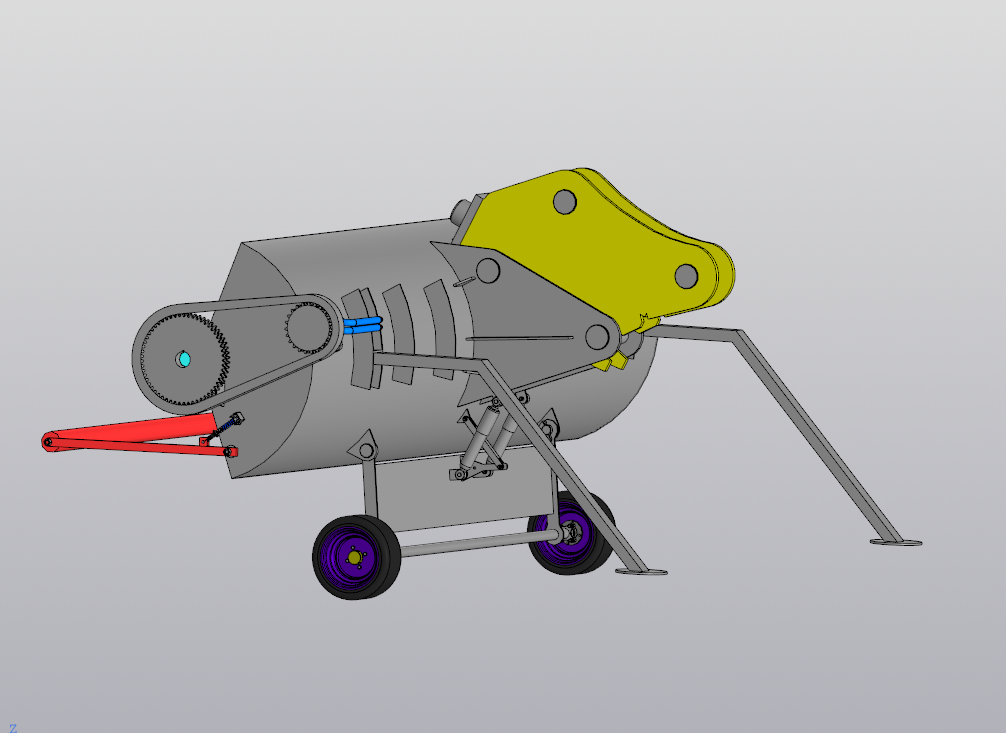

Конструктор остался один на один со старым офисным ПК, который начинает биться в истерике дросселями и зависать даже при попытке открыть чертеж вала, не говоря уже о тяжелом конечно-элементном анализе (FEM). Дело не в том, что инженер плох — этот проект: размотчик рулонных материалов для трактора; он спроектировал прекрасно, т.е. полным пониманием нагрузок и его сути.
Но дело в том, что коммерческую тайну и гигабайты исходных моделей нельзя просто так «унести домой» на флешке, чтобы посчитать на личном игровом компьютере.
И тут на сцену выходим мы — безумный, но чертовски эффективный гибрид инженера-фрилансера и нейросети. Мы забираем задачу, заводим под нее многопоточную серверную станцию на 250 ГБ оперативки, решаем проблему за вечер и уходим в закат, эффектно надев черные очки под рев тракторного двигателя.
Задача: выполнить поверочный расчет на прочность и жесткость методом конечных элементов (МКЭ / FEA) для модернизированного корпуса навесного оборудования трактора.
Цель: конструкция представляет собой сложную пространственную сборку из тонкостенных элементов (толщина листов 3–4 мм) со множеством ребер жесткости, фасок и сварных узлов. Конструктору требовалось железное математическое подтверждение того, что при пиковой тяговой нагрузке в 20000H или почти 2 тонны со стороны трактора корпус не сомнется, не пойдет пластическими деформациями и не лопнет по сварным швам.
Главная уязвимость: тонкостенные силовые конструкции. Клиенту был необходим высокоточный расчет с мелким шагом сетки, способный уловить концентраторы напряжений в местах крепления проушин. Местное КБ силами штатного «железа» провести такой расчет физически не могло — софт уходил в бесконечный цикл «Программа не отвечает».
Действия для решения поставленной задачи: для обхода ограничений однопоточных алгоритмов CAD-систем была применена стратегия «умного моделирования» на базе двухпроцессорного сервера:
1. Дискретизация и построение КЭ-сетки.
2. Корпус детали был разбит на пространственные 10-узловые тетраэдры с квадратичной аппроксимацией перемещений.

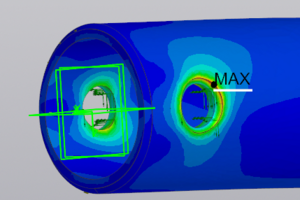

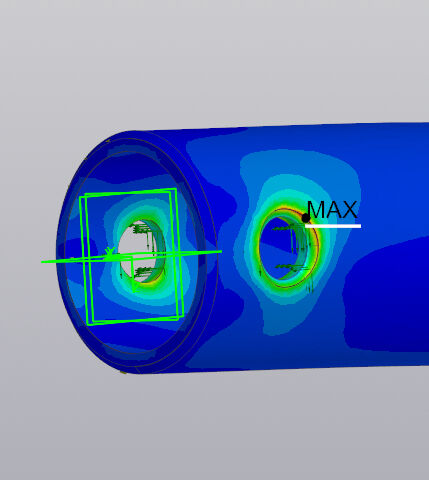

Чтобы не перегружать память миллионами вырожденных элементов на плоских листах, мы применили адаптивный относительный шаг поверхности. Локальное измельчение (Сгущение сетки) в критически важных зонах — на внутренних поверхностях отверстий проушин, куда приходится основной удар от пальцев тракторной навески — сетка была принудительно детализирована «в абсолюте». Это позволило поймать истинные пики напряжений без раздувания матрицы жесткости на всю деталь.
Мы просчитали глобальную матрицу жесткости с учетом не только векторов тяги, но и гравитационной составляющей (собственного веса 5 элементов сборки). Постпроцессинг по фон Мизесу: напряженное состояние было сведено к эквивалентному по энергетической теории Губера-Хенки-фон Мизеса (SVM) для наглядной визуализации зон растяжения и сжатия.

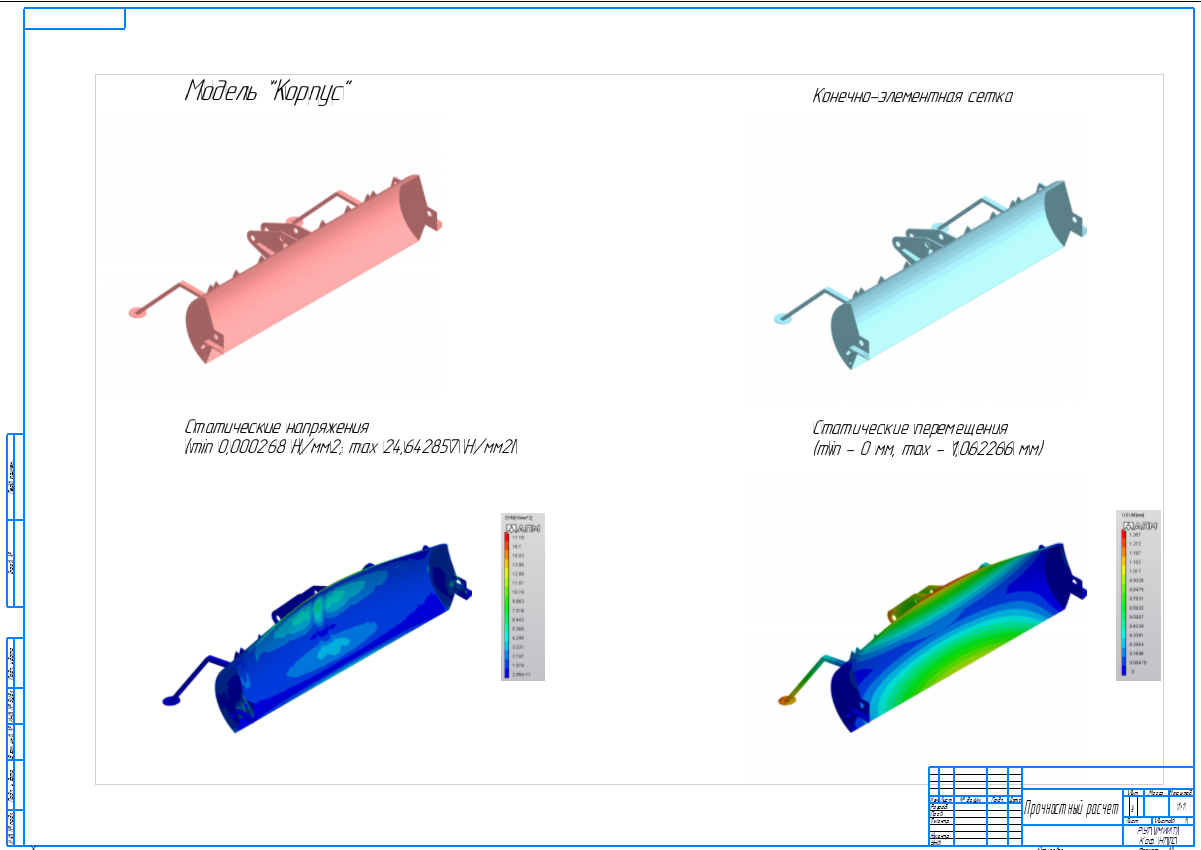

"Ну нихрена ж автор умный" - возникла такая мысль не только у меня, когда был прочитан блок "Решение". Тем временем наш грустный конструктор немного повеселел, избавился от страхов за небольшую сумму, и получил на руки официальный строгий отчет с красивыми цветными картами НДС, который тут же лег на стол директора (прямо поверх журналов про «Мерседесы»). Результаты численного эксперимента полностью сняли все страхи перед производственным браком. Изделие было мгновенно подписано в серийное производство без проведения дорогостоящих, долгих и разрушительных натурных испытаний. Завод выпускает продукцию, фермеры/строители довольны, корпус — можно дернуть! Ещё и ещё! Ему всё мало! Давайте трактор побольше! Вот так... Дерни его Кировцем, черт, посмотри что ты сделал. О да, дерни его Катерпиллером. Вот теперь норм.
*Примечание: некоторые фотографии в данной статье не настоящие, так как оборудование находится на стадии выпуска. Это компенсировано нейрохудожественными изображениями, сгенерированными для наглядности.
* Примечание 2: чтобы завод не словил от конкурентов конкурентные проблемы - фотографии, изображения и прочее будут несколько позже (в июле 2026 года) после официального старта выпуска серии. Через месяц после этой работы начнётся производство. Надеюсь на понимание.
