РД на отопление,вентиляц.кондиц.(чиллер) Особняки 1500 м2 .

Описание

Особняки 1500м2 . Моск.обл. Проект отопления на 36 листах (водяной теплый пол,радиаторы), Проект вентиляции (мех. c рекуперацией) ,кондиционирования (Чиллер-фанкойлы) на 39 листах.

Решение

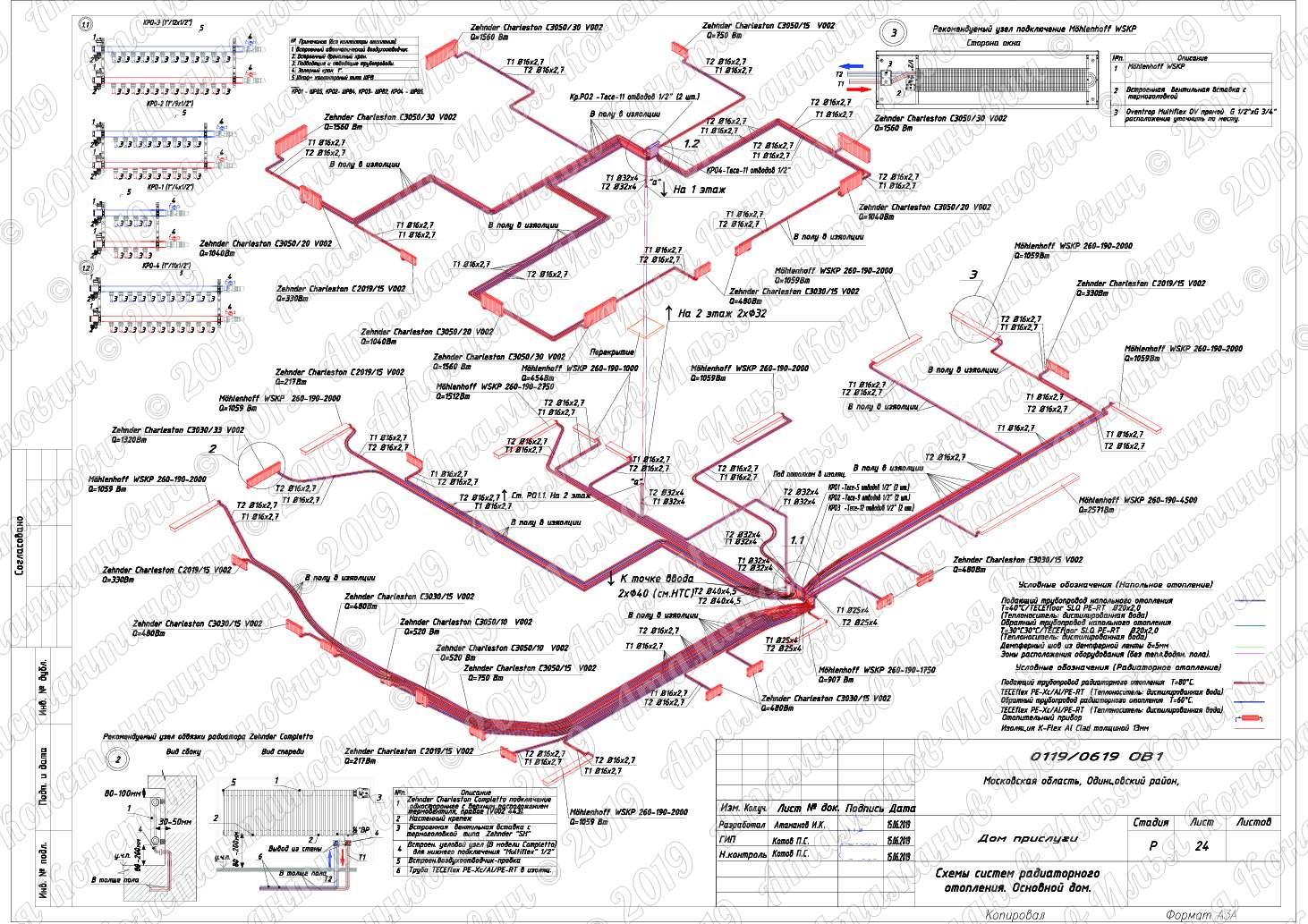

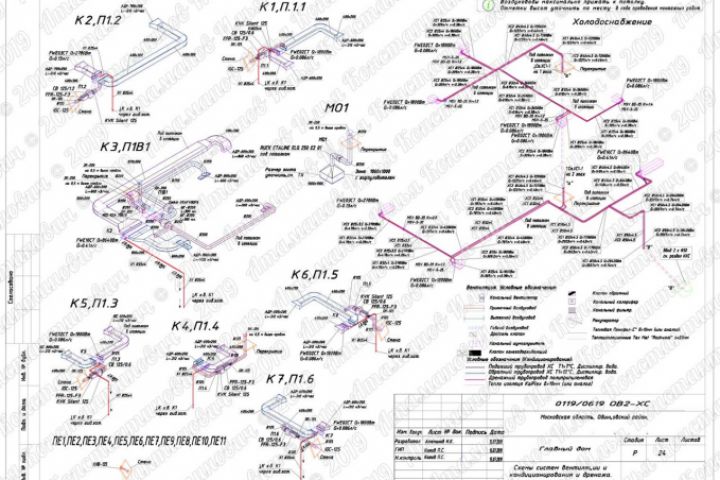

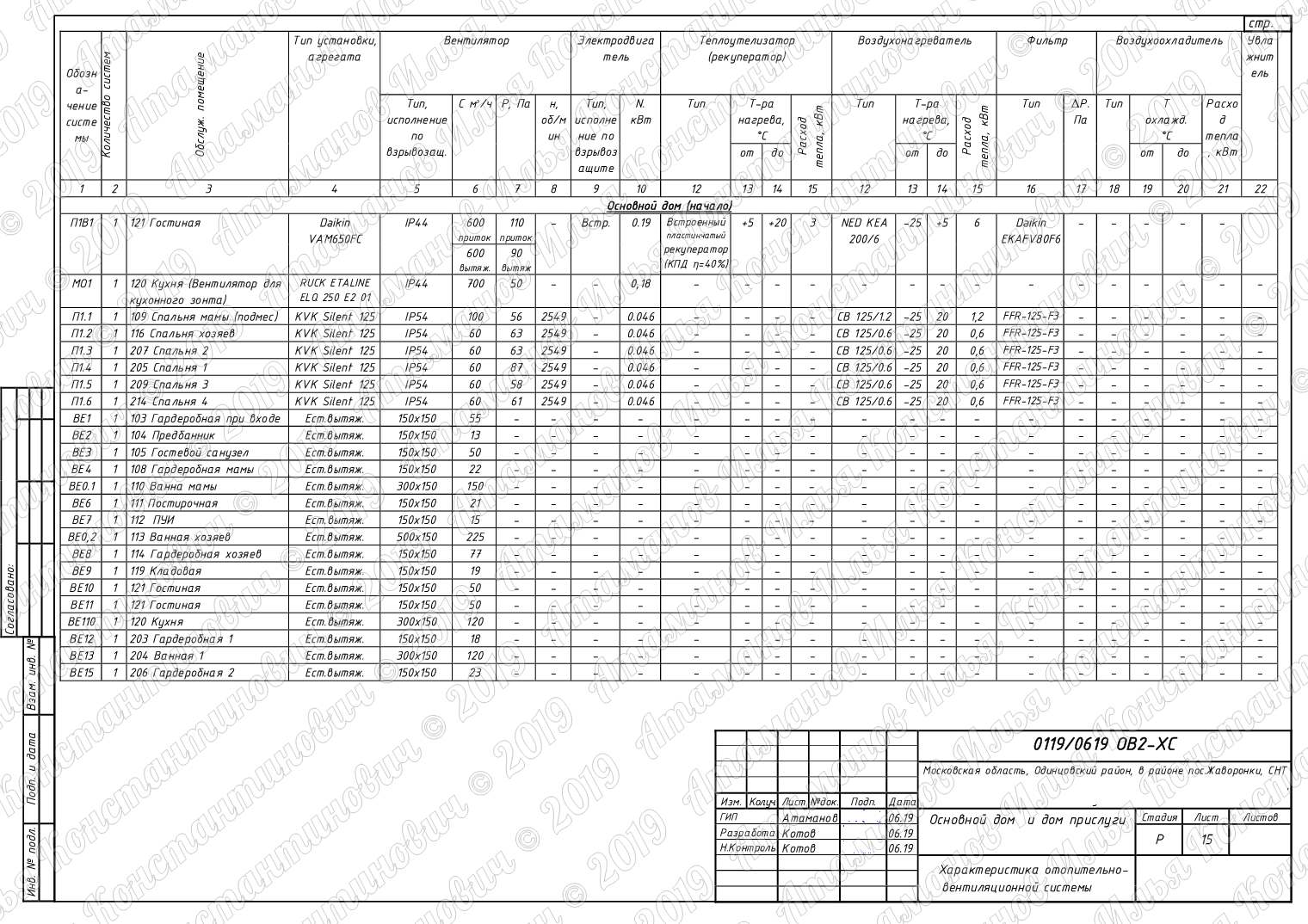

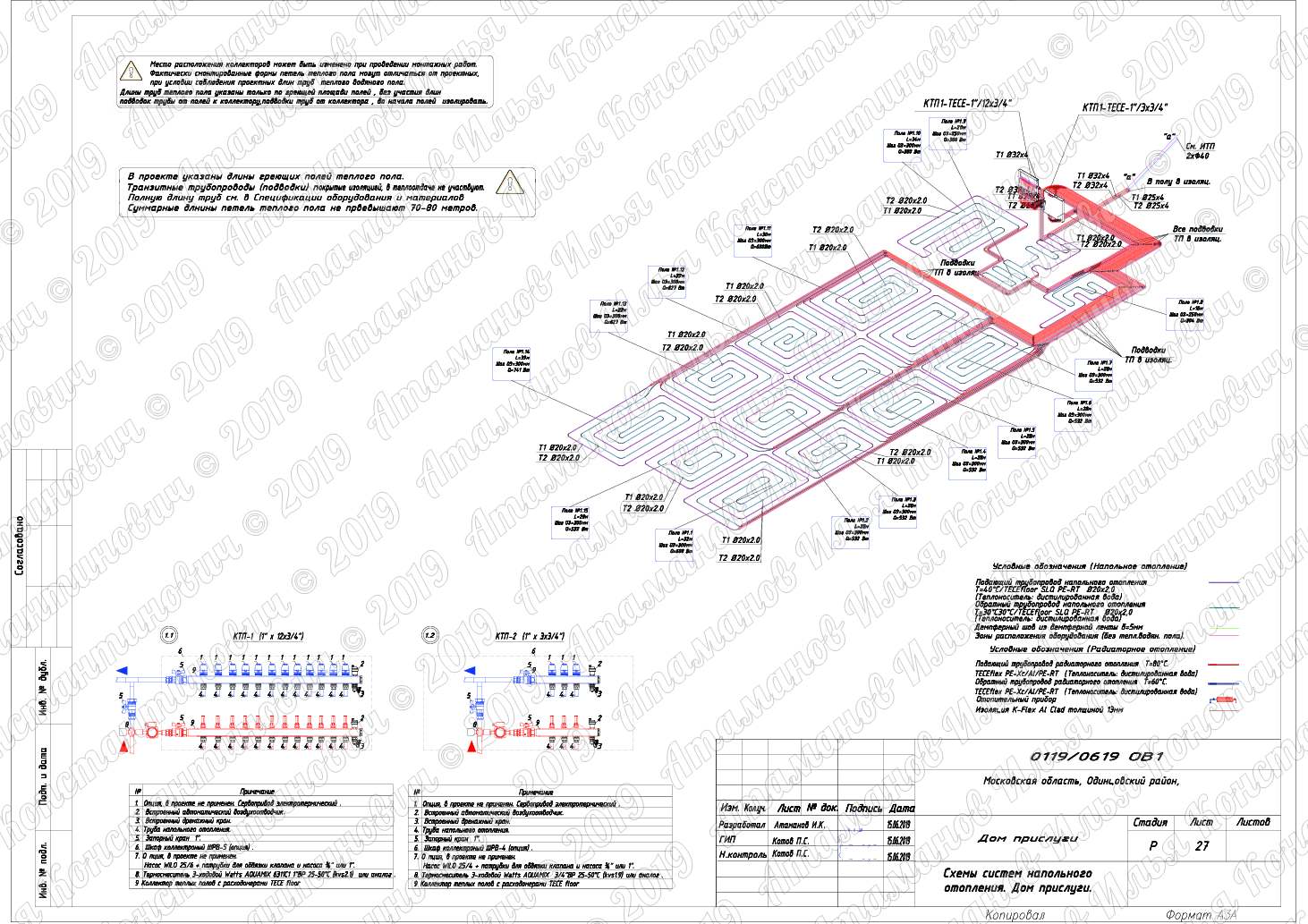

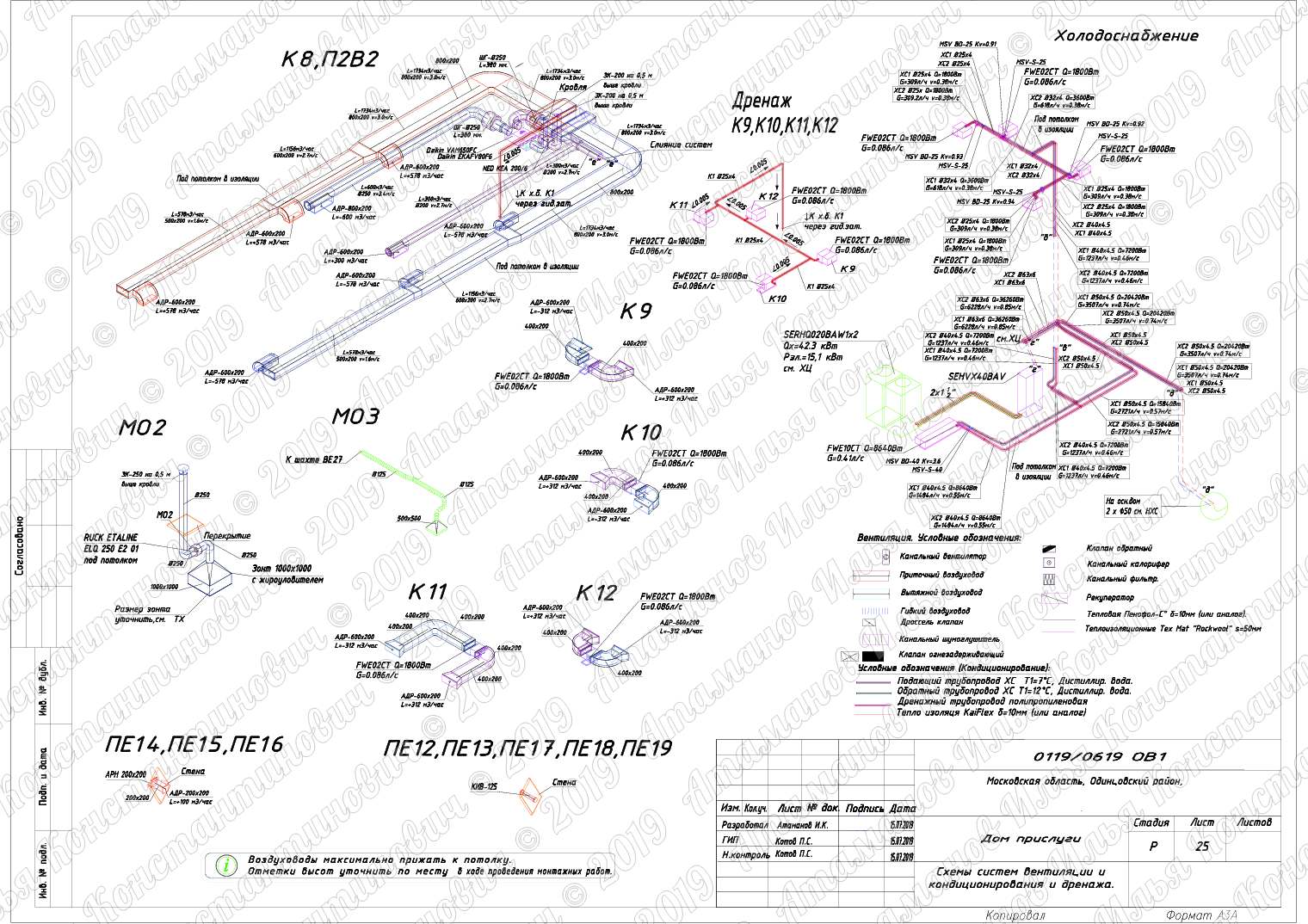

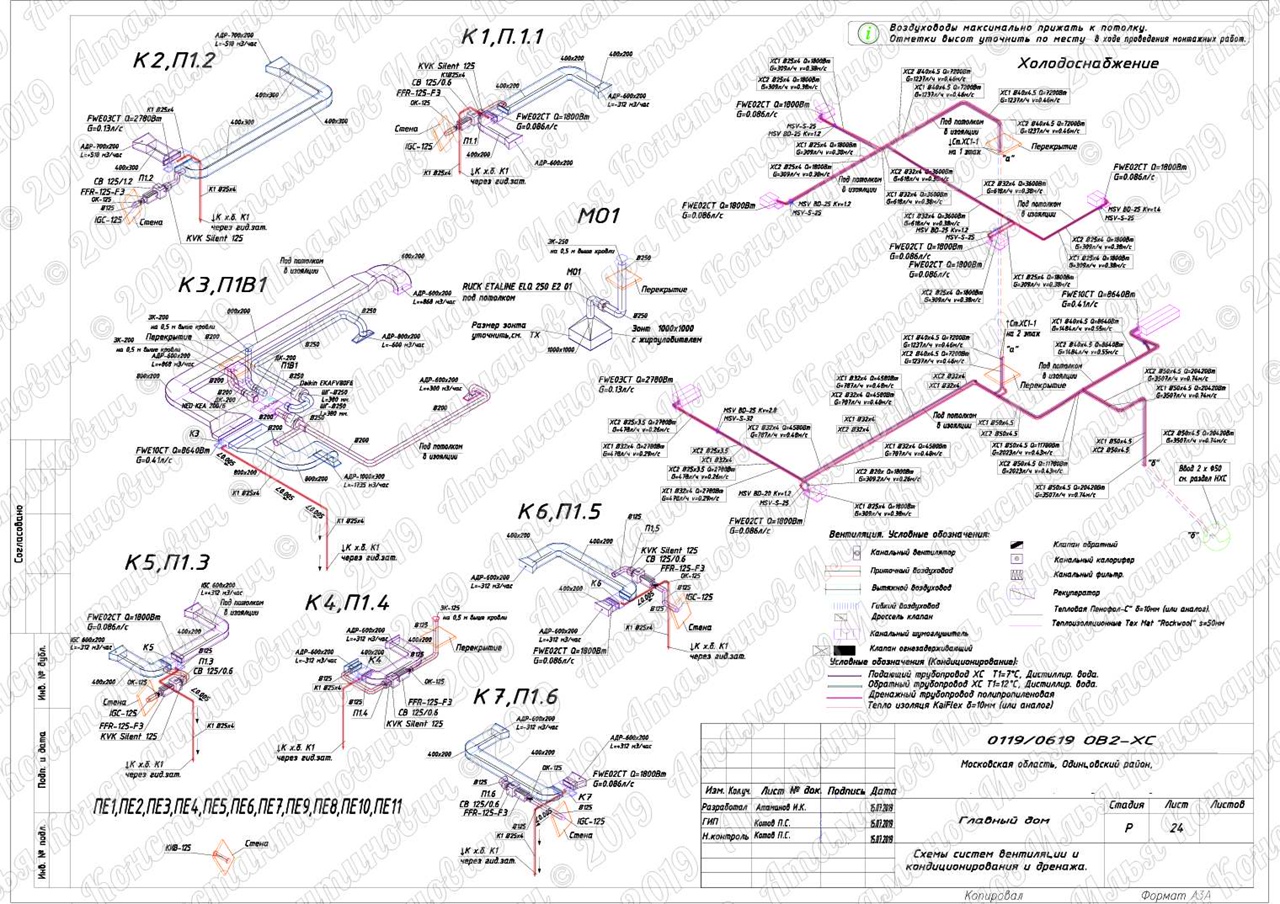

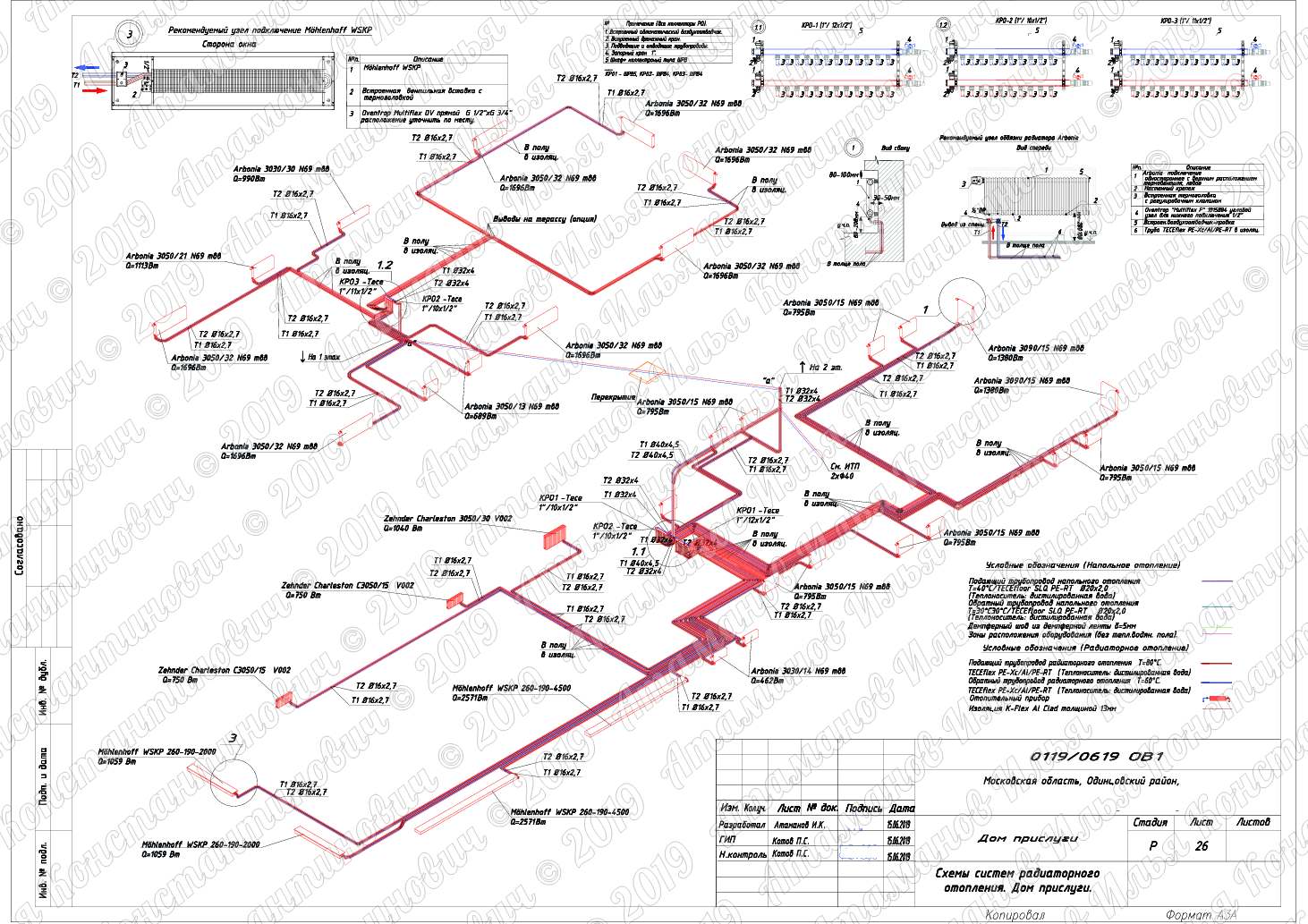

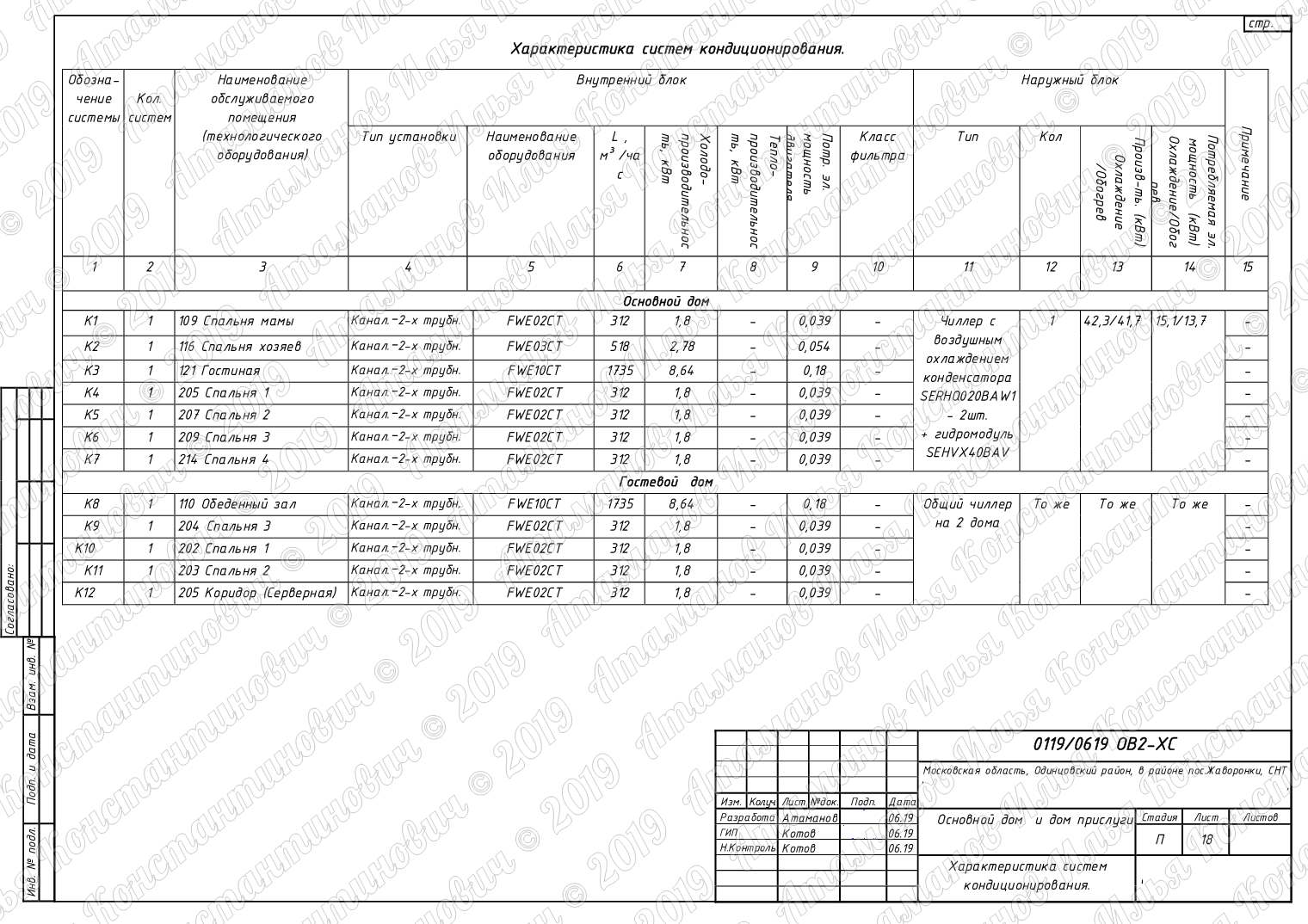

Отопление: Трубы Р.О. Teceflex PE-Xc/Al/PE-RT, Lобщ.=2341 метр, труба Т.П. TECEfloor SLQ PE-RT Lобщ.=2131 метр. Радиаторы 41 шт., Zehnder Charleston Completto тип. V002 с мультифлексом угловым, .26 шт. Arbonia, 4 шт.Möhlenhoff WSKP. Кондиционирование: Чиллер SERHQ020BAW1 Гидромодуль SEHVX40BAV , фанкойлы 12 шт. Daikin серии FWE тип CT. Вентиляция: 2 установки Daikin VAM650FC и компактные наборные приточные установки. Работа в BIM САПР MagiCAD®. Расчет теплопотерь и теплопритоков - укрупненный.

Результат

Заказчик доволен, за счет быстрой реализации монтажа /
Отдельным преимуществом было применение в рабочей документации современного оборудования (кондиционеры) и энергоэффективной системы отопления (водяной теплый пол).

Ссылки на примеры реализации

 drive.google.com/file/d/1HARDV6I6kRnN4reXgtSA-kUsx...

Презентация проекта
