Ж/б упор испытания вагонов на соударение в г. Тихвин

Используемые навыки:

Описание

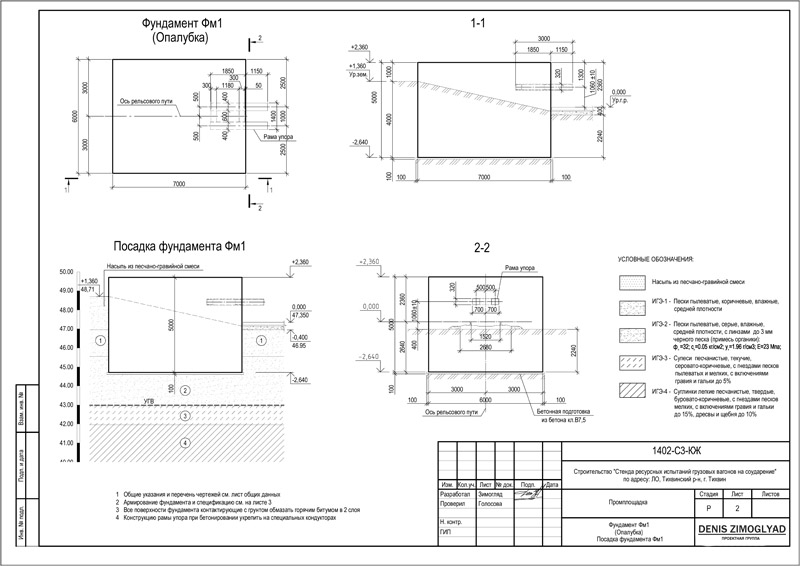

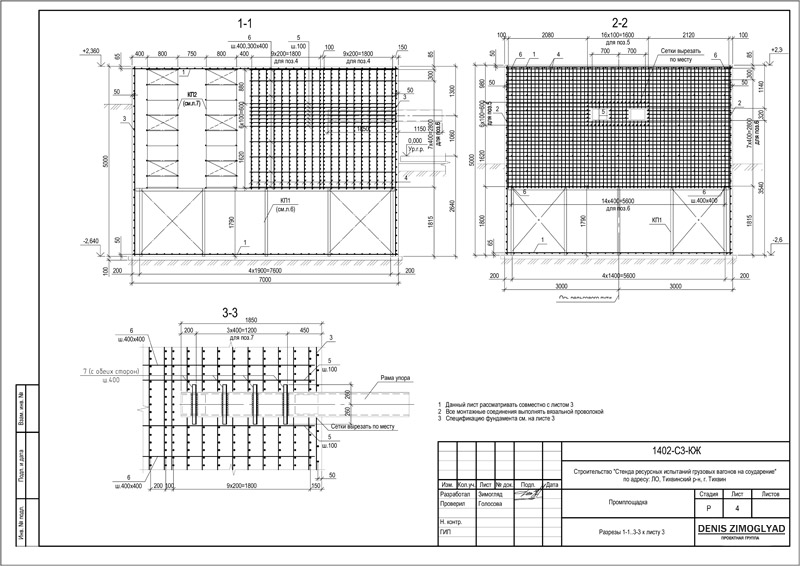

Конструктивные решения и расчет для прохождения экспертизы

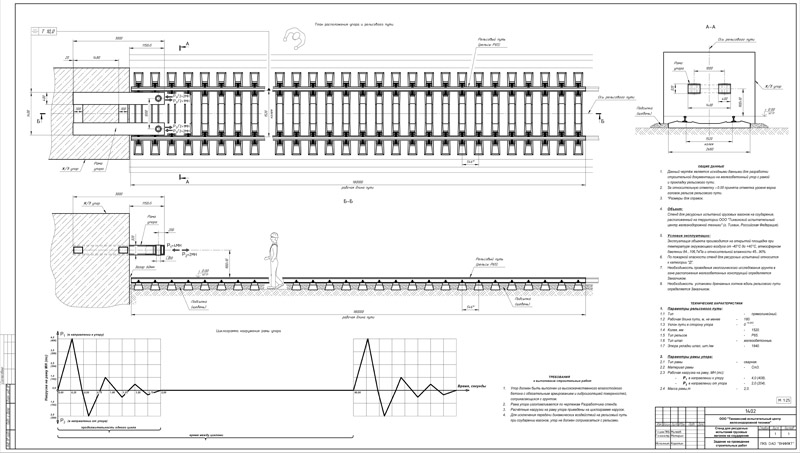

Ж/б упор для испытания вагона массой до 200т на соударение.
Проектирование: 2014

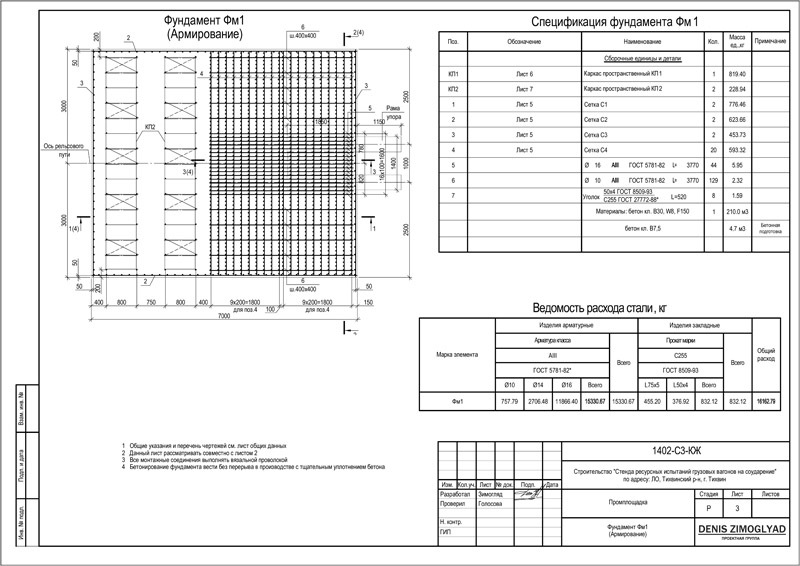

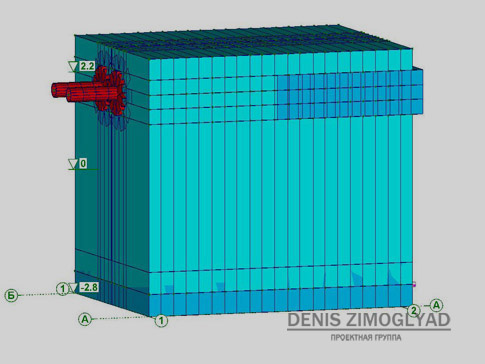

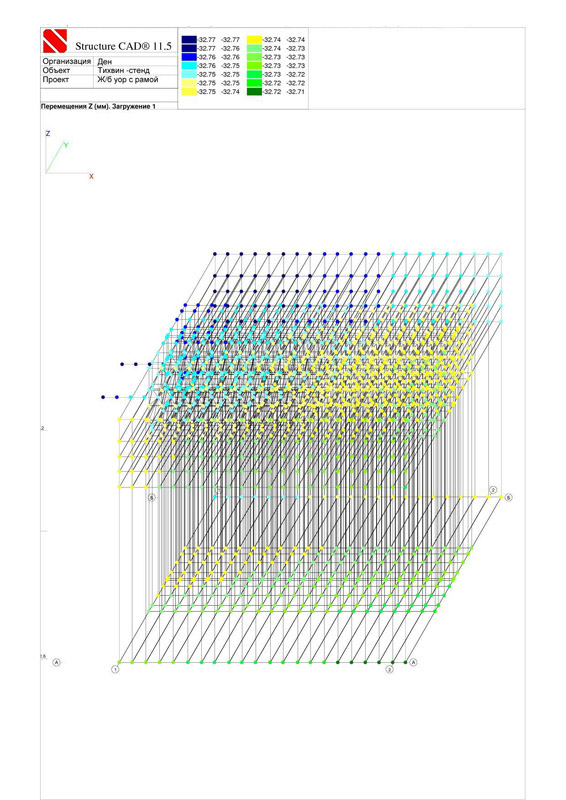

Расчет произведен в ПК "SCAD" на действие рабочих импульсных нагрузок - 400 и 200 т, а так же пиковой нагрузки- 1000 т. Выполнен расчет армирования, а так же проверка на устойчивость.
Габариты упора 8,0х6,0х5,0м. Глубина заложения -2,8 м

Презентация проекта
