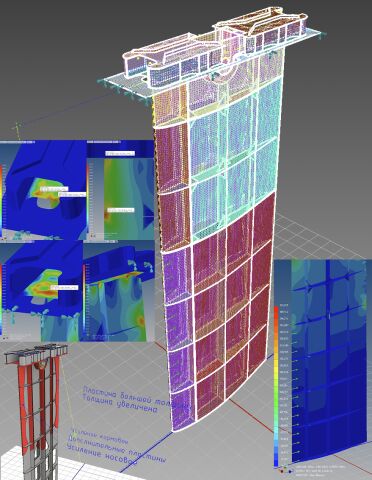

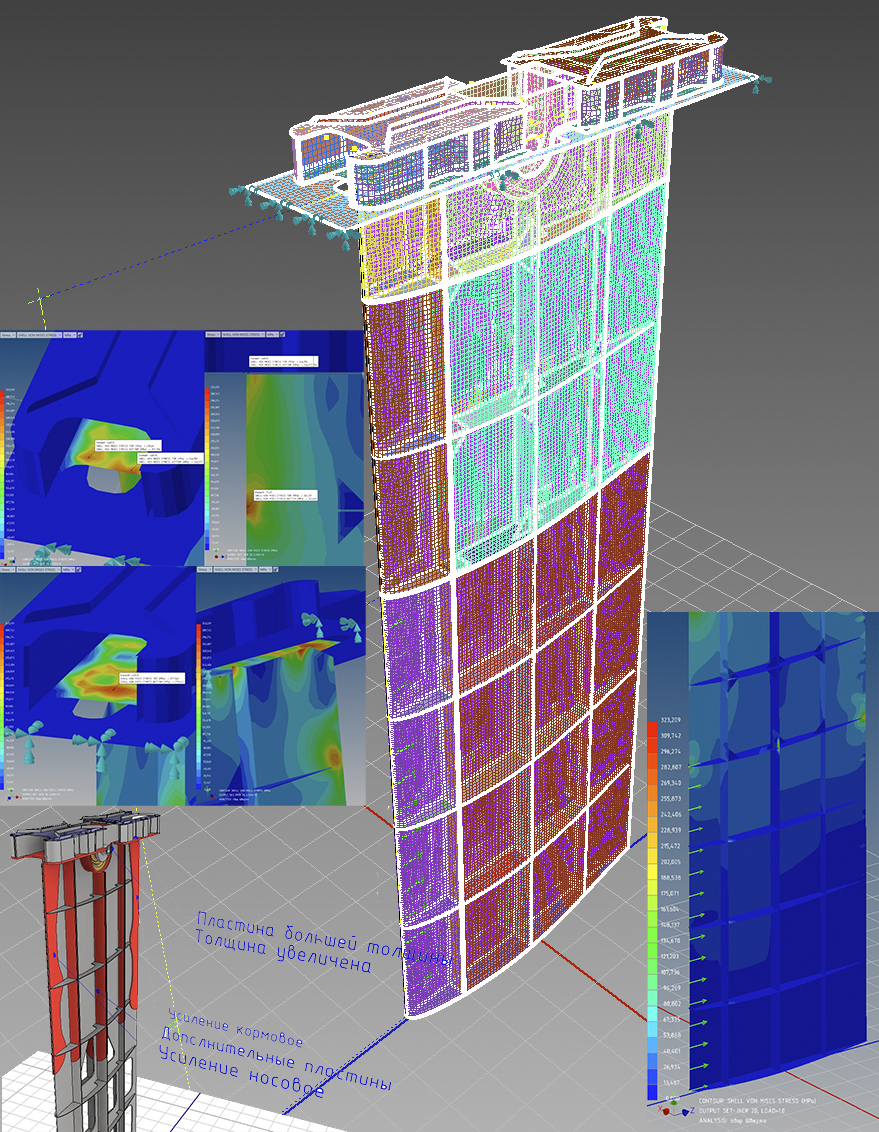

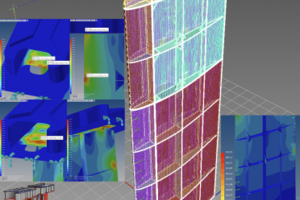

Проведен нелинейный статический анализ спроектированной конструкции. Граничными условиями эксперимента послужили: нагрузки, возникающие в процессе удара конструкции нижней частью о препятствие на скорости в 3 м/с и особенности закрепления конструкции. В ходе анализа выявлено, что конструкция требует оптимизации. По эпюрам зон с наибольшими напряжениями определены места расположения усилений. Толщина наиболее нагруженных пластин увеличена, наименее нагруженных - уменьшена. Ненагруженные зоны облегчены - добавлены вырезы. После проведения оптимизации проведен повторный компьютерный эксперимент, в ходе которого выявлено, что конструкция способна выдерживать приложенные к ней нагрузки. Наименьший запас прочности составляет 2,3.
