Разработка внутренней планировки дома в Берлине

Описание

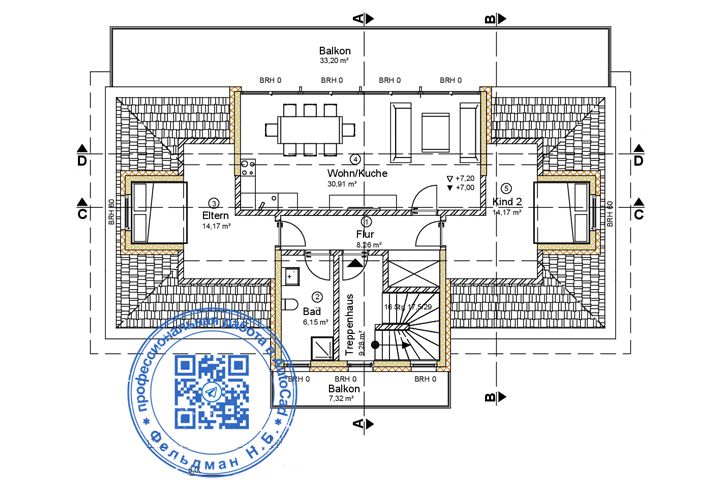

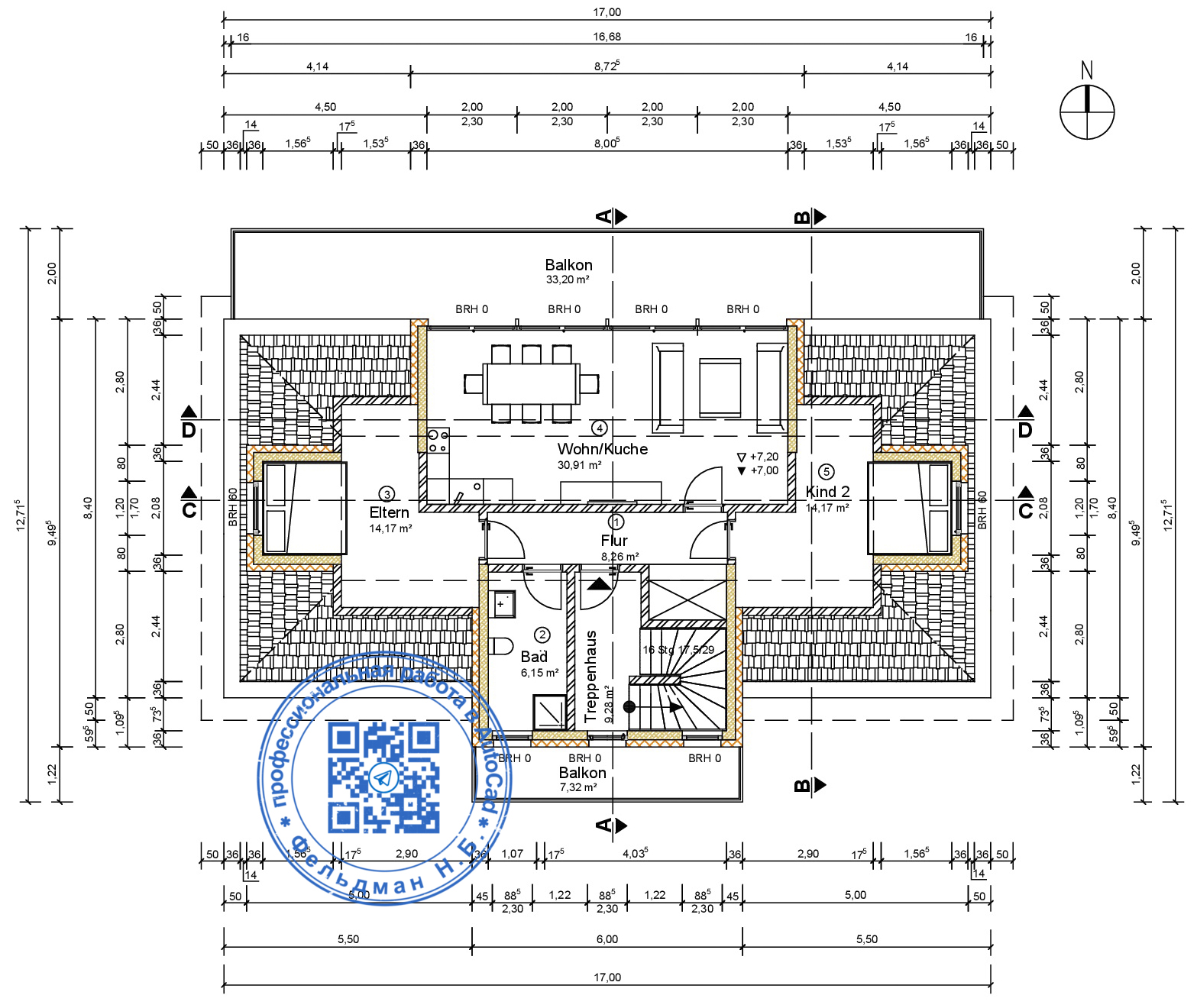

Заказчик предоставил скан, в формате pdf, с размерами этажей 3-х этажного дома в Берлине (здесь представлен только мансардовый этаж).

Задача:
1. оцифровать каждый этаж в AutoCad,
2. разработать план каждого этажа, поставить перегородки, подогнать площадь мансарды под разрешенную,
3. сделать примерную мебелировку комнат,
4. работу выполнить послойно,
5. просчитать и проставить площади помещений,
6. проставить размеры.

На выполнение поставленной задачи ушло 5 дней.
По итогу выполнения заказчик получил полный пакет файлов (dwg и pdf форматы) и остался очень доволен.

Презентация проекта
