K1772-191 Проект двухэтажного дома с эркером, балконом, террасой и 4 спальнями общей площадью S=190,92 м2

Используемые навыки Архитектура Архитектура зданий и сооружений Дизайн Строительные конструкции Строительство и ремонт

Описание

Необходимо было спроектировать индивидуальный жилой дом для постоянного проживания в Щелковском районе. В доме должен был быть эркер, балкон и терраса. Состав проекта должен был включать: архитектурные решения, конструктивные решения, инженерные решения, генеральный план и визуализацию фасадов дома.

Решение

Для выполнения поставленной задачи была создана цифровая модель здания и на основе эскизно проекта, согласованного с Заказчиком были изготовлены следующие разделы:

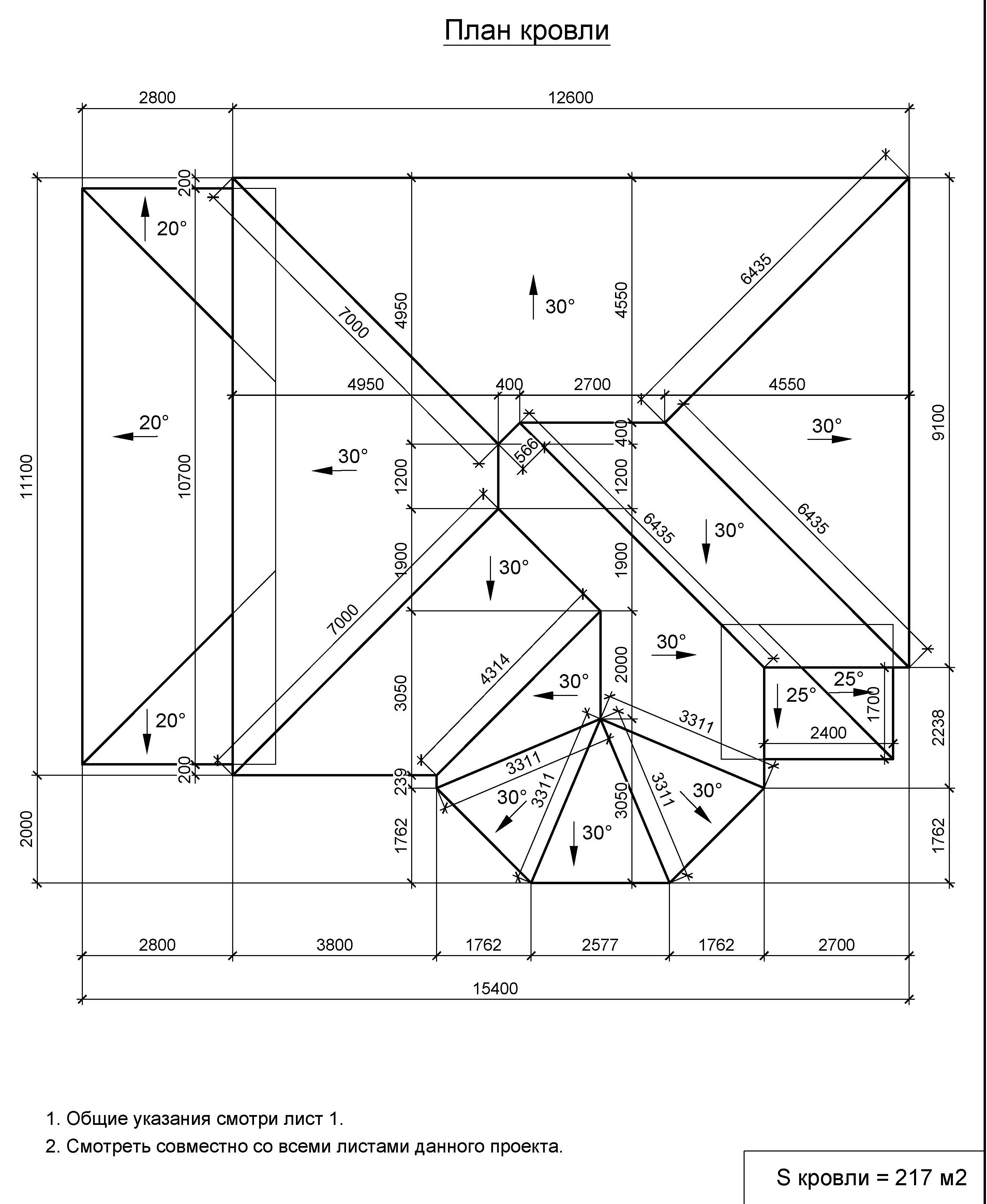

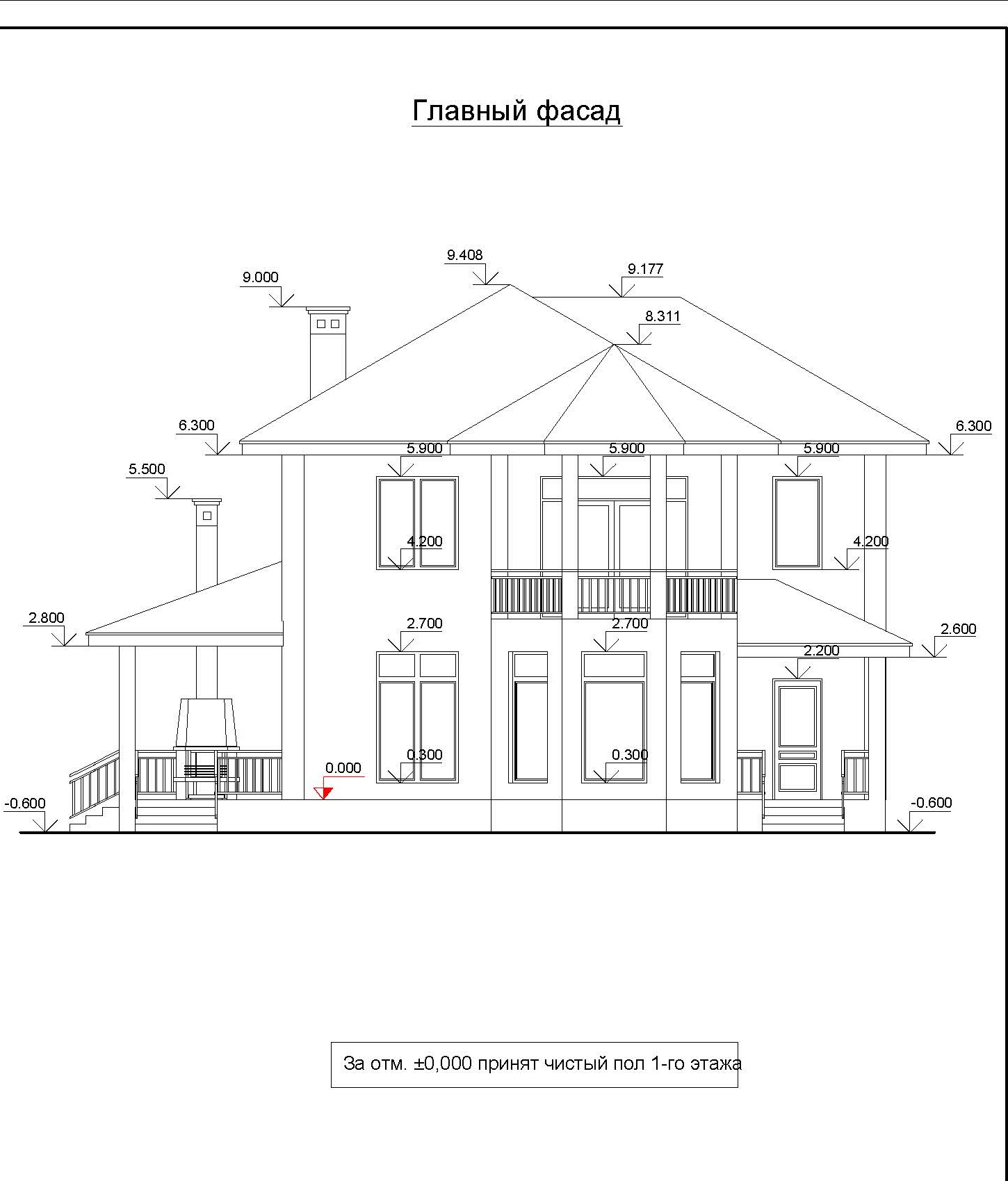

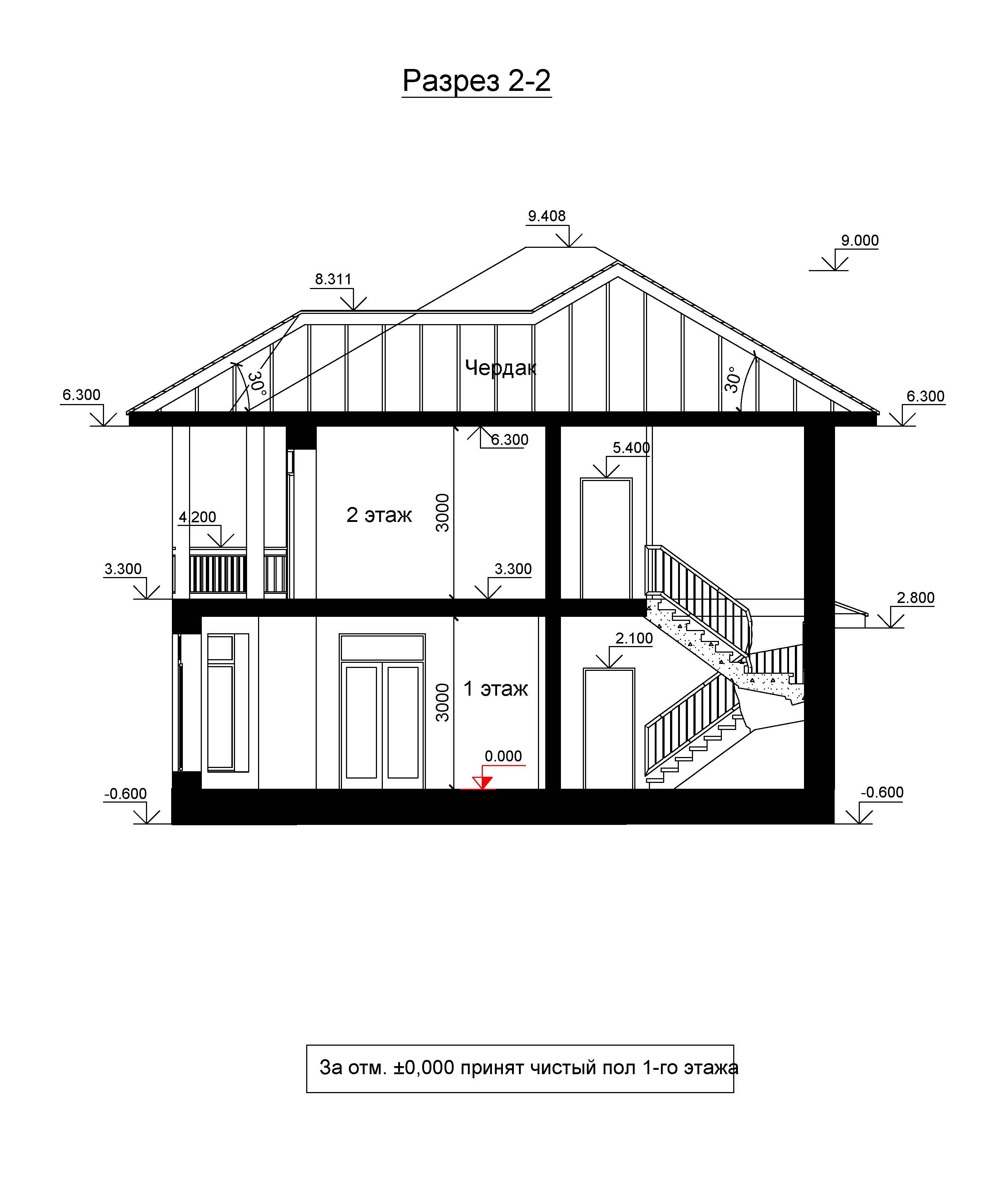

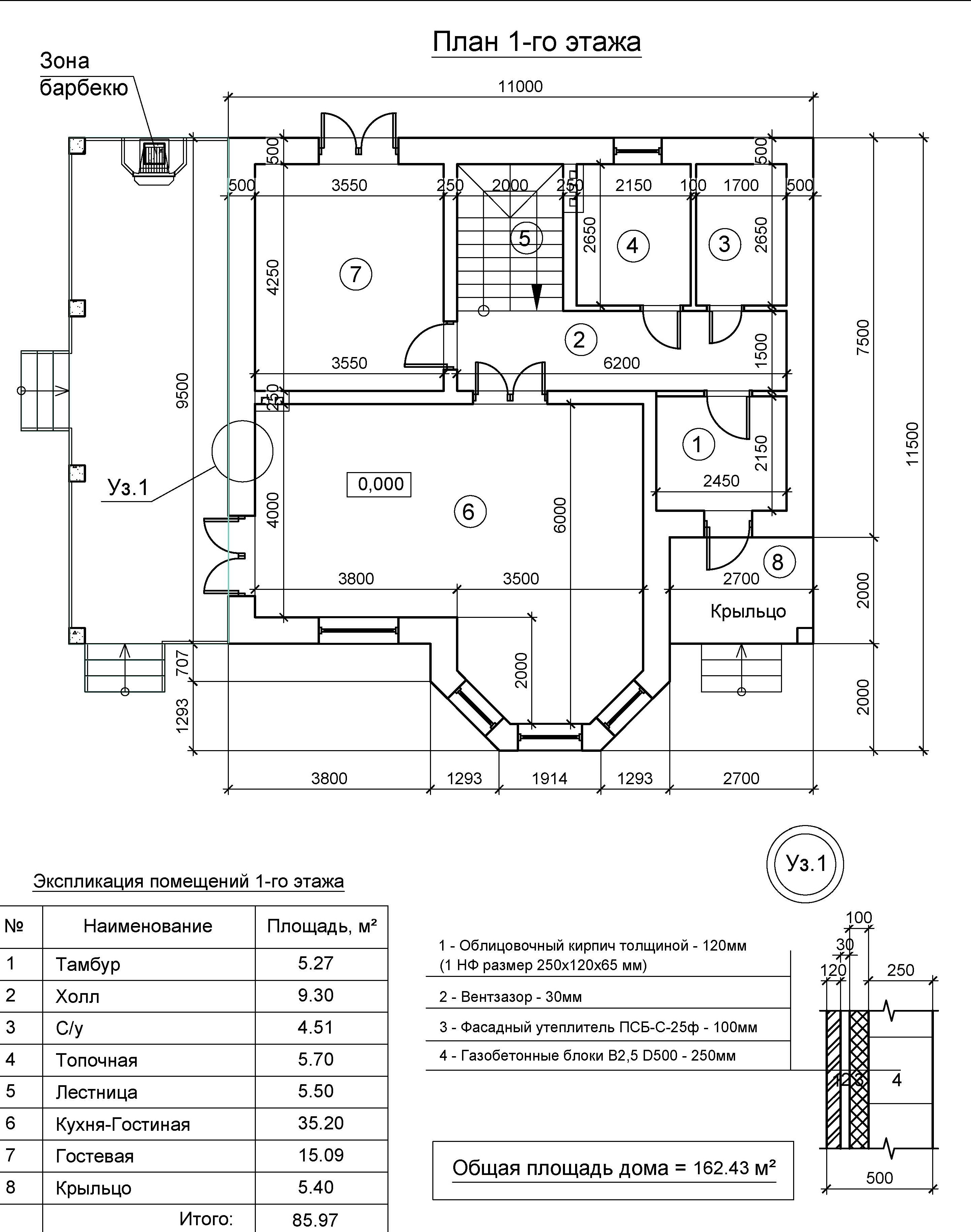

Архитектурные решения (поэтажные планы с экспликацией помещений, кладочные планы, план кровли, фасады, разрезы, экспликация полов, стен, потолков, ведомость перемычек, окон и дверей, архитектурные узлы и детали).

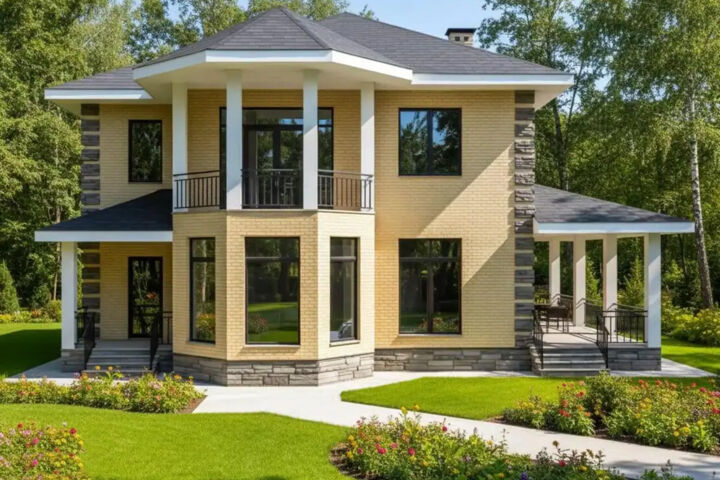

3d модель дома с визуализацией фасадов.

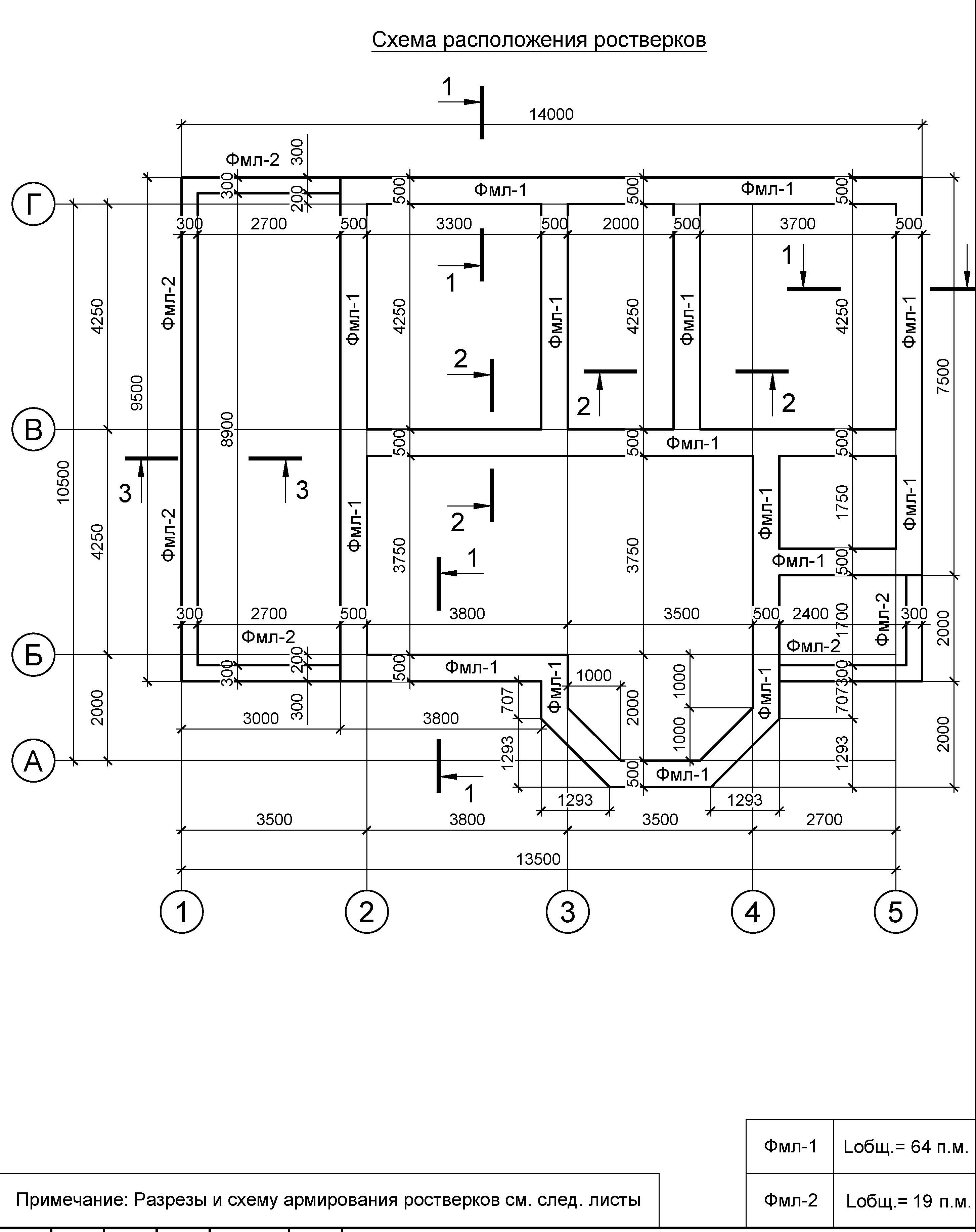

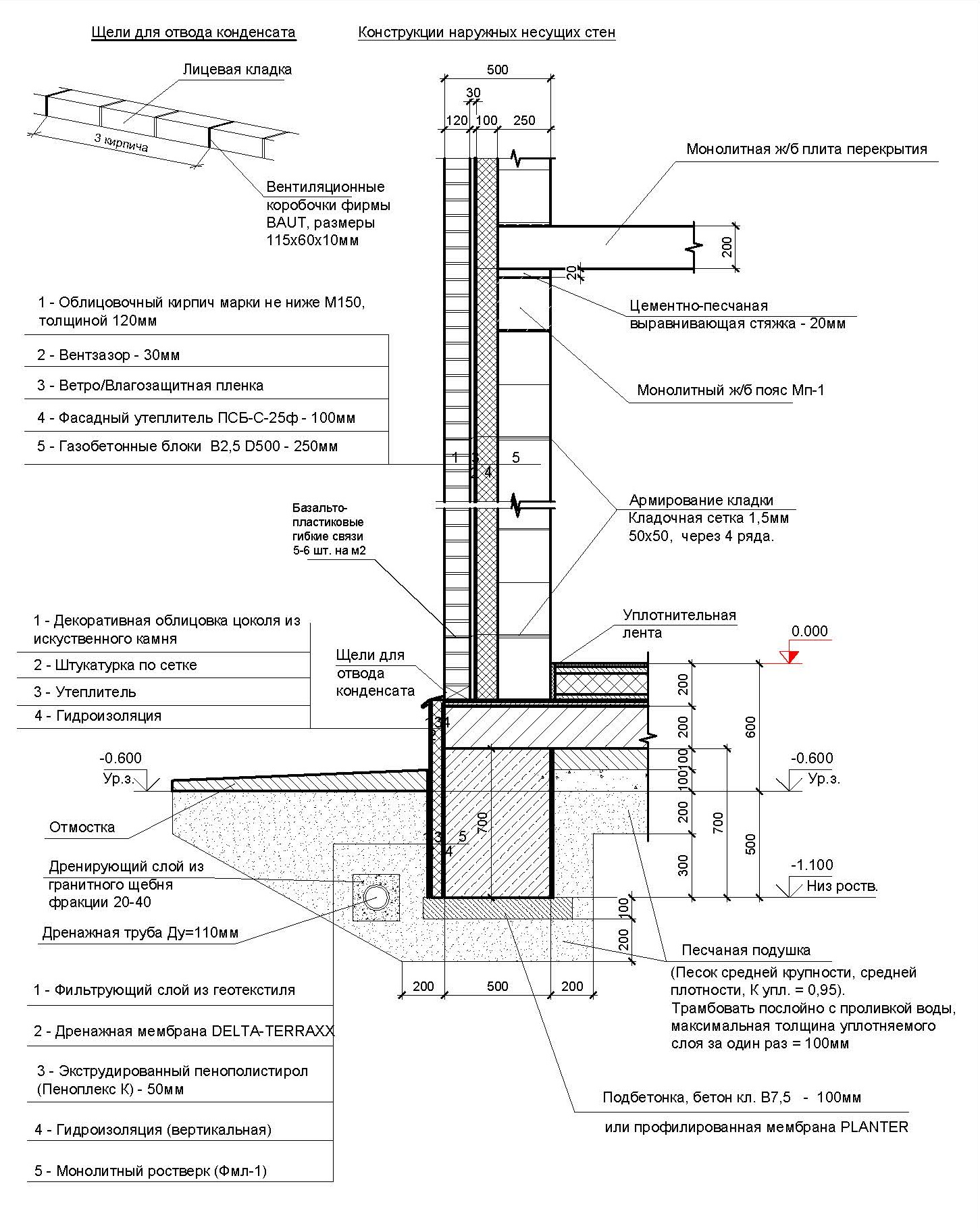

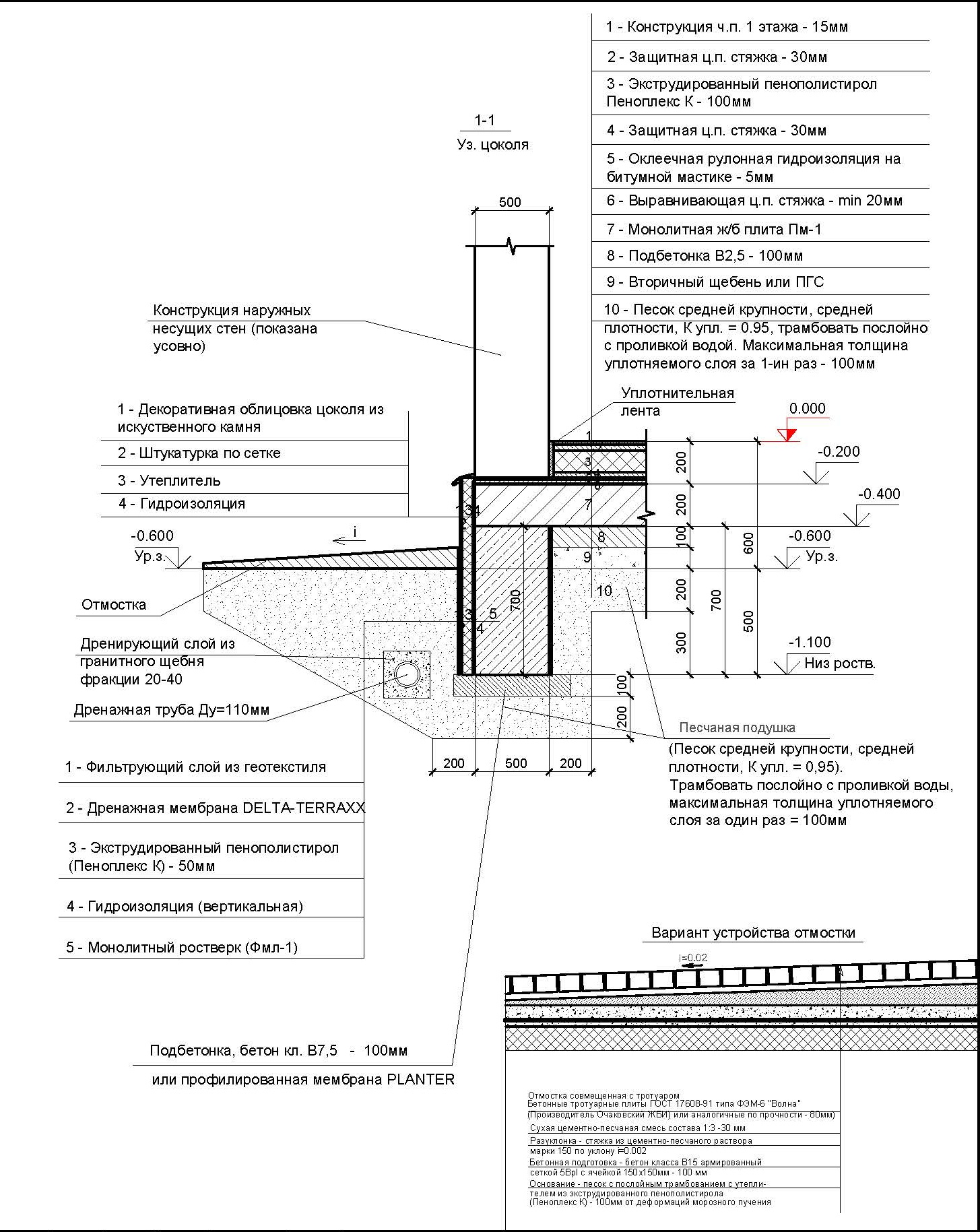

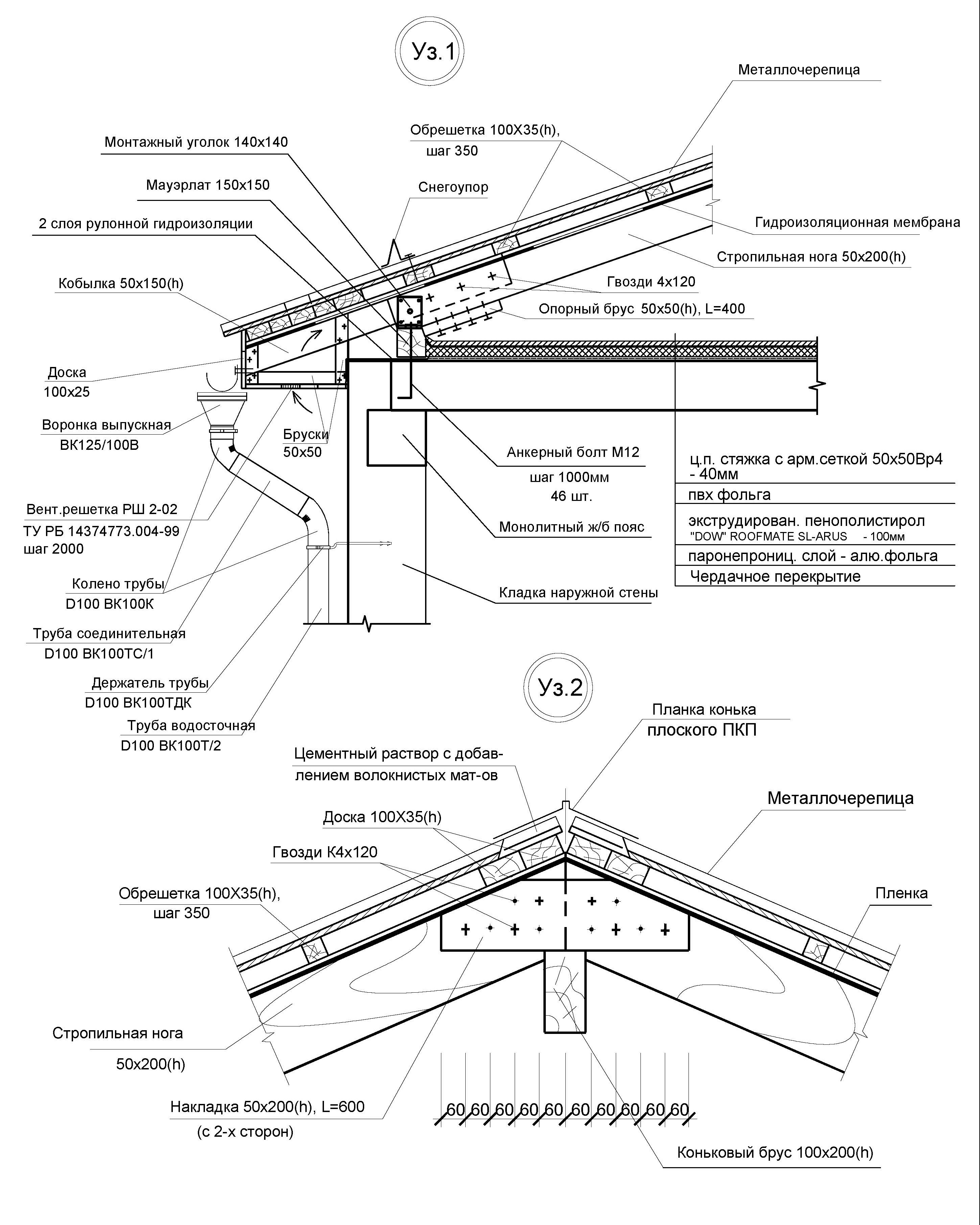

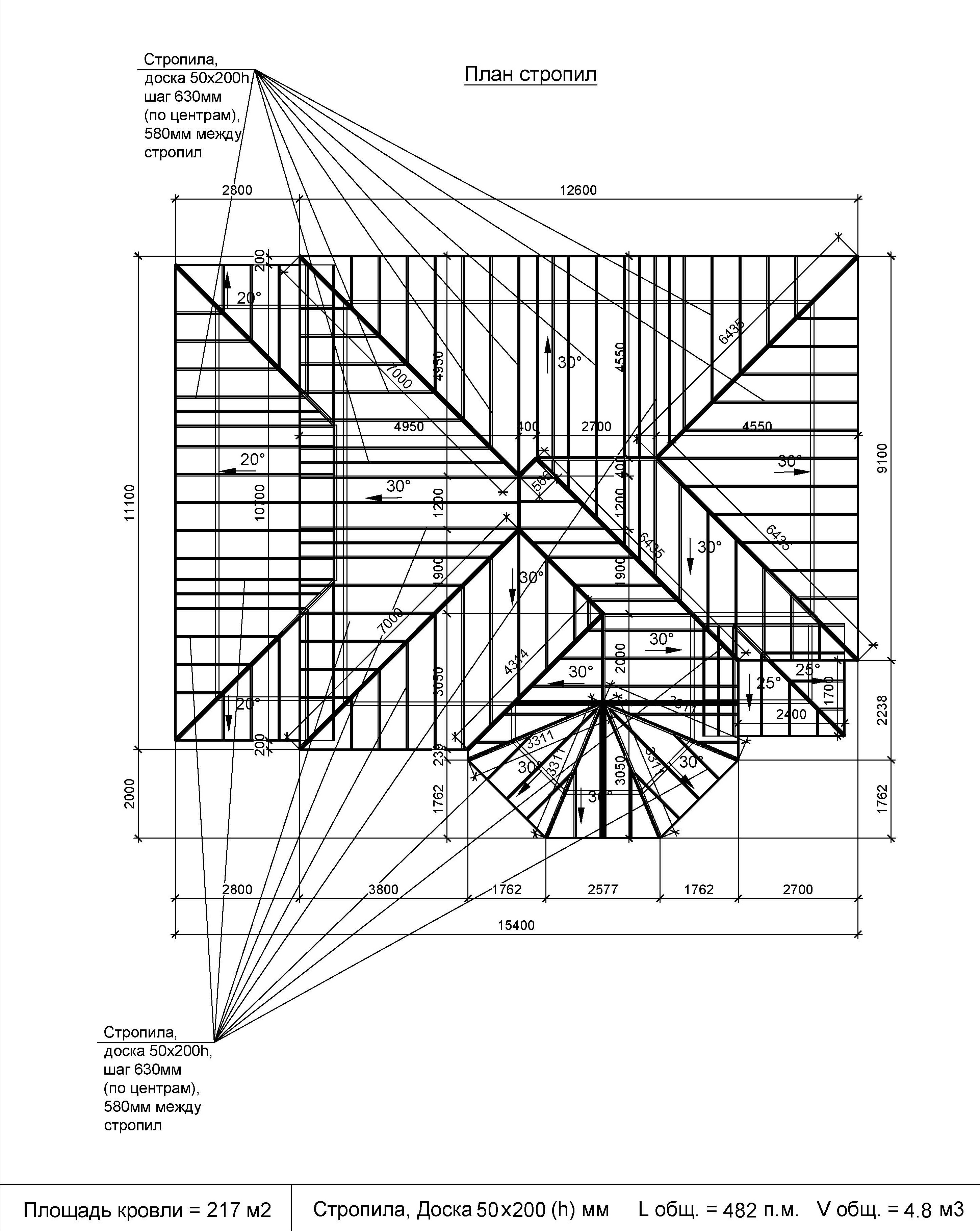

Конструктивные решения (чертежи фундаментов, стен, перекрытий, колонн, балок, лестниц, кровли, конструктивные узлы и детали, ведомость арматуры и бетона, основных материалов для строительства дома).
Решения по инженерным системам (подбор мощности котла, отопление, вентиляция, водоснабжение, канализация, электроснабжение, молниезащита и заземление).
Итоговая ведомость расхода основных строительных материалов.
Схема расположения дома на участке.
Архитектурный паспорт дома для согласования.
