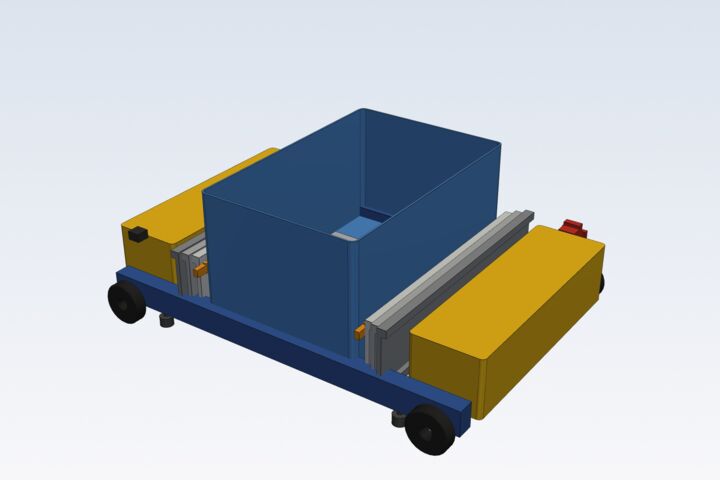

Пример на условных данных. Наглядная 3D-модель складского шаттла для коробов 600 на 400 мм по размерам из каталога производителя, габарит 966 на 723 на 219 мм. Нужна для презентации склада и расстановки оборудования в проекте.

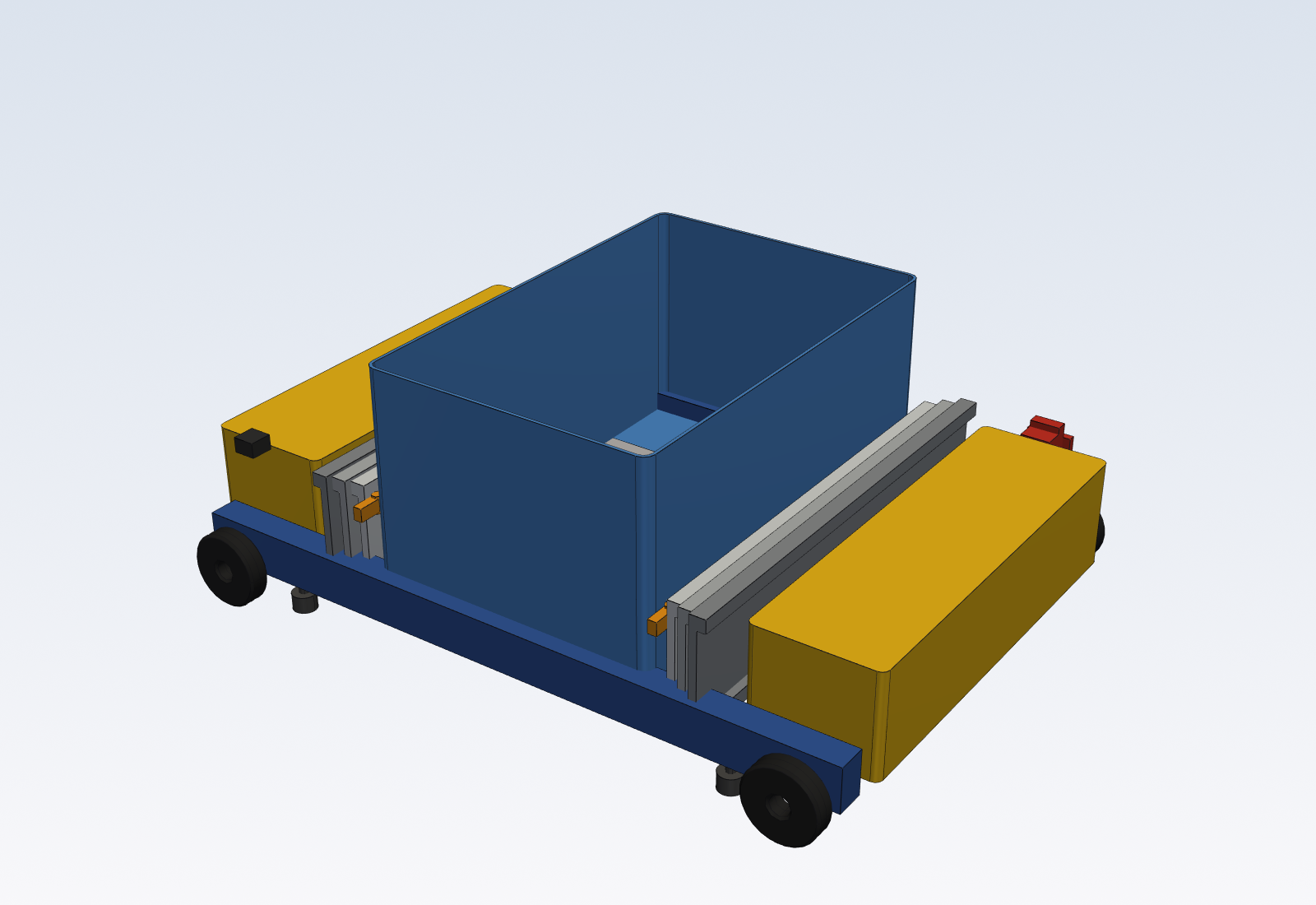

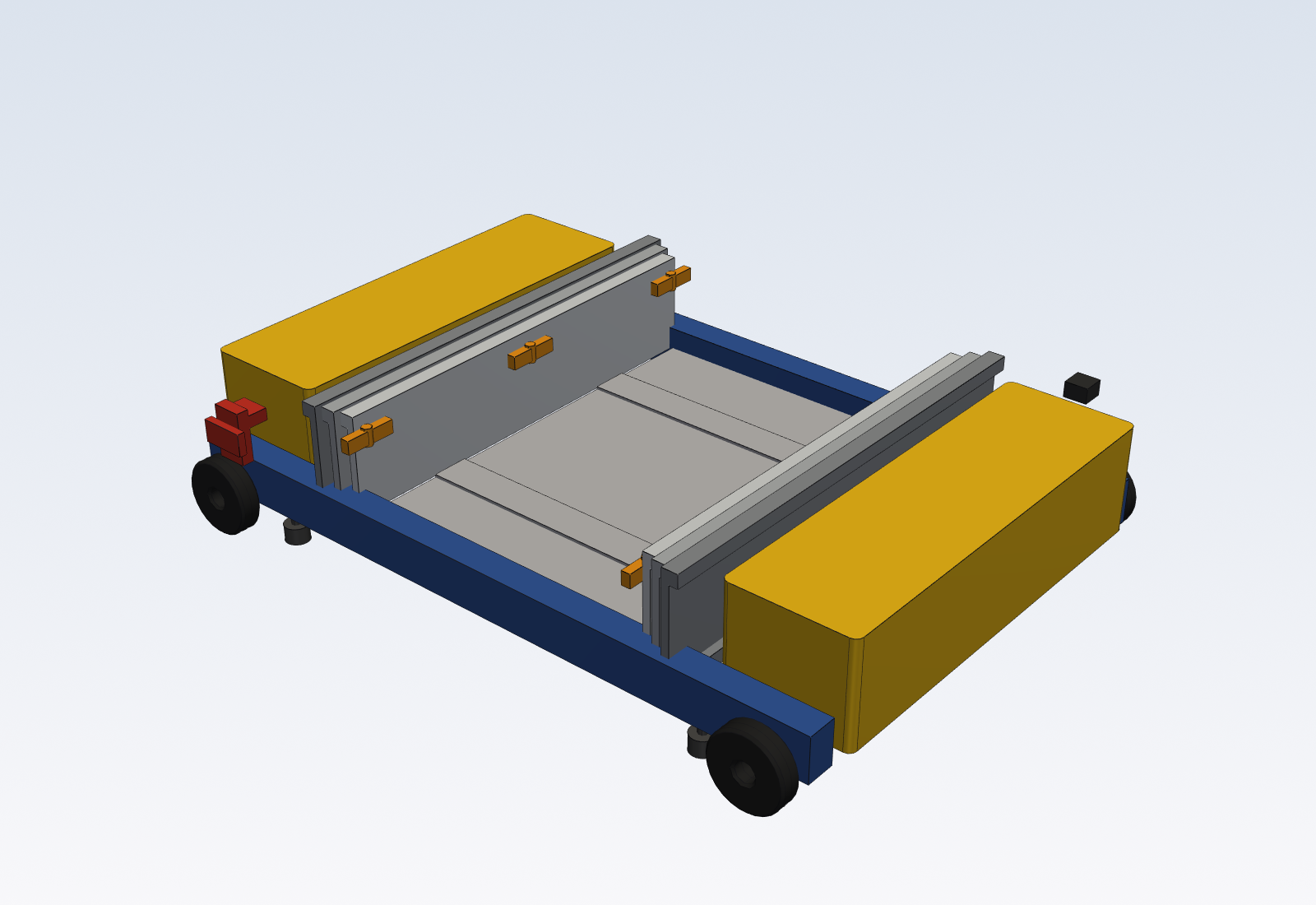

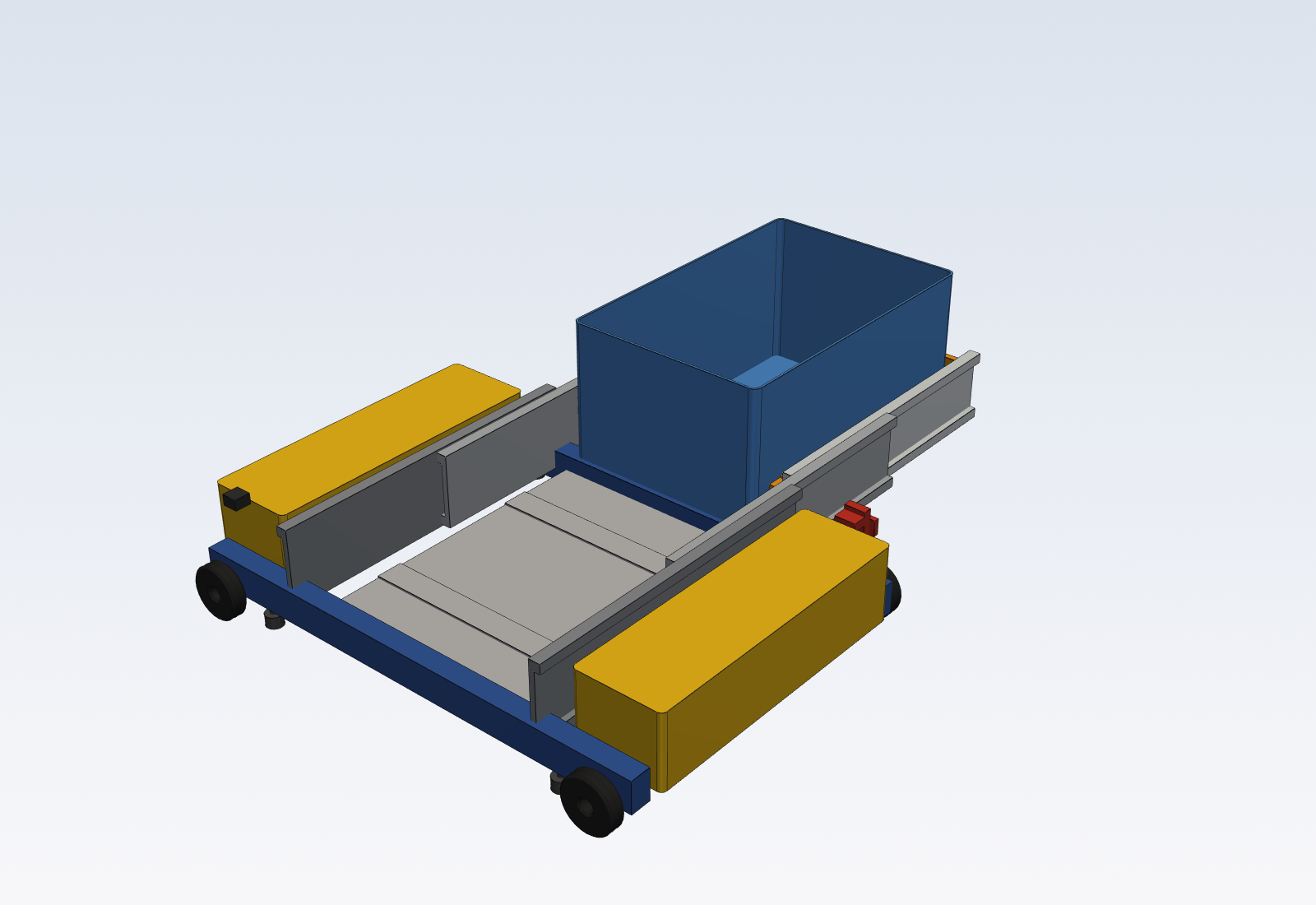

Собрал модель из 28 деталей, у каждой своё название: рама, колёса, направляющие ролики, платформа, телескопические захваты с пальцами, привод, блок управления, токосъёмник. Сделал два положения: захваты убраны и захваты выдвинуты в стеллаж. Выгрузил сборку в STEP AP214 и проверил повторным открытием: все 28 деталей и их названия читаются.

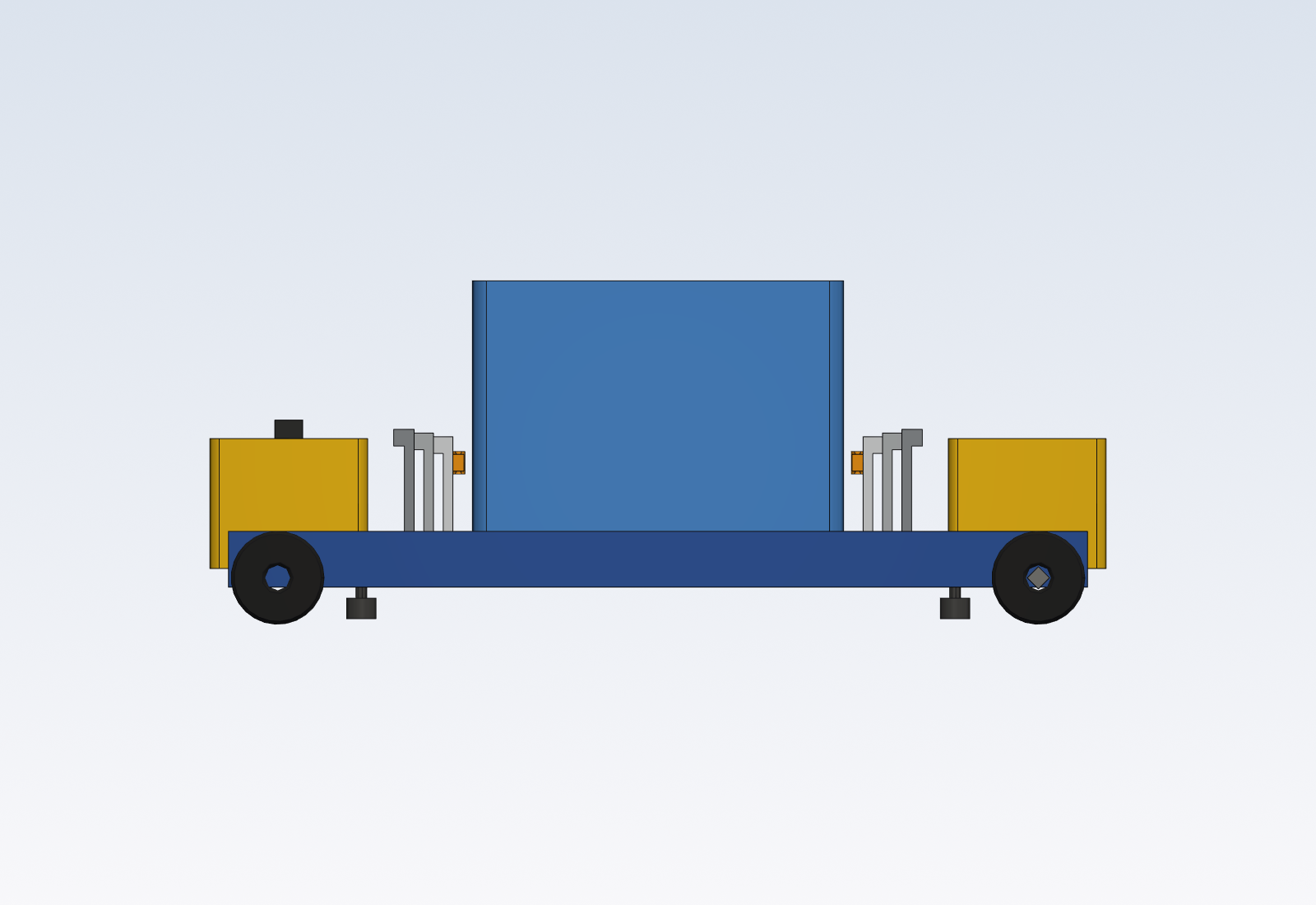

Два файла STEP AP214, этот формат открывают Inventor, SolidWorks, Компас и FreeCAD, и пять видов модели картинками. Так же делаю модели оборудования по каталогам, чертежам и фото.
