Эскизы защитных ограждений промышленного объекта

Описание

Графическая разработка эскизных вариантов защитного ограждения промышленного объекта по предоставленным материалам.

Решение

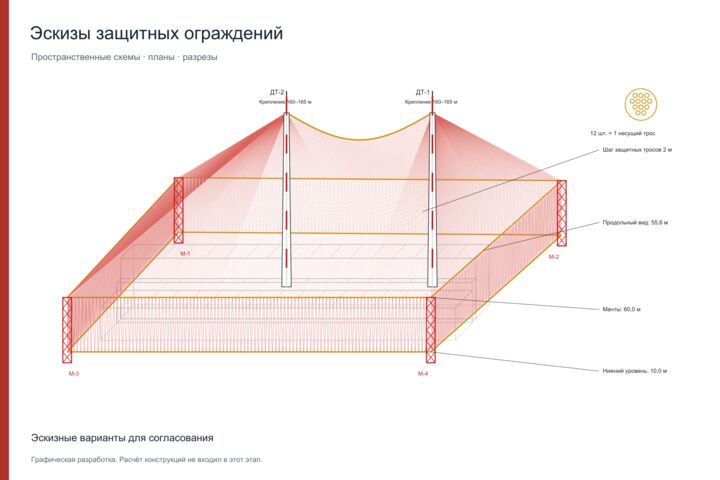

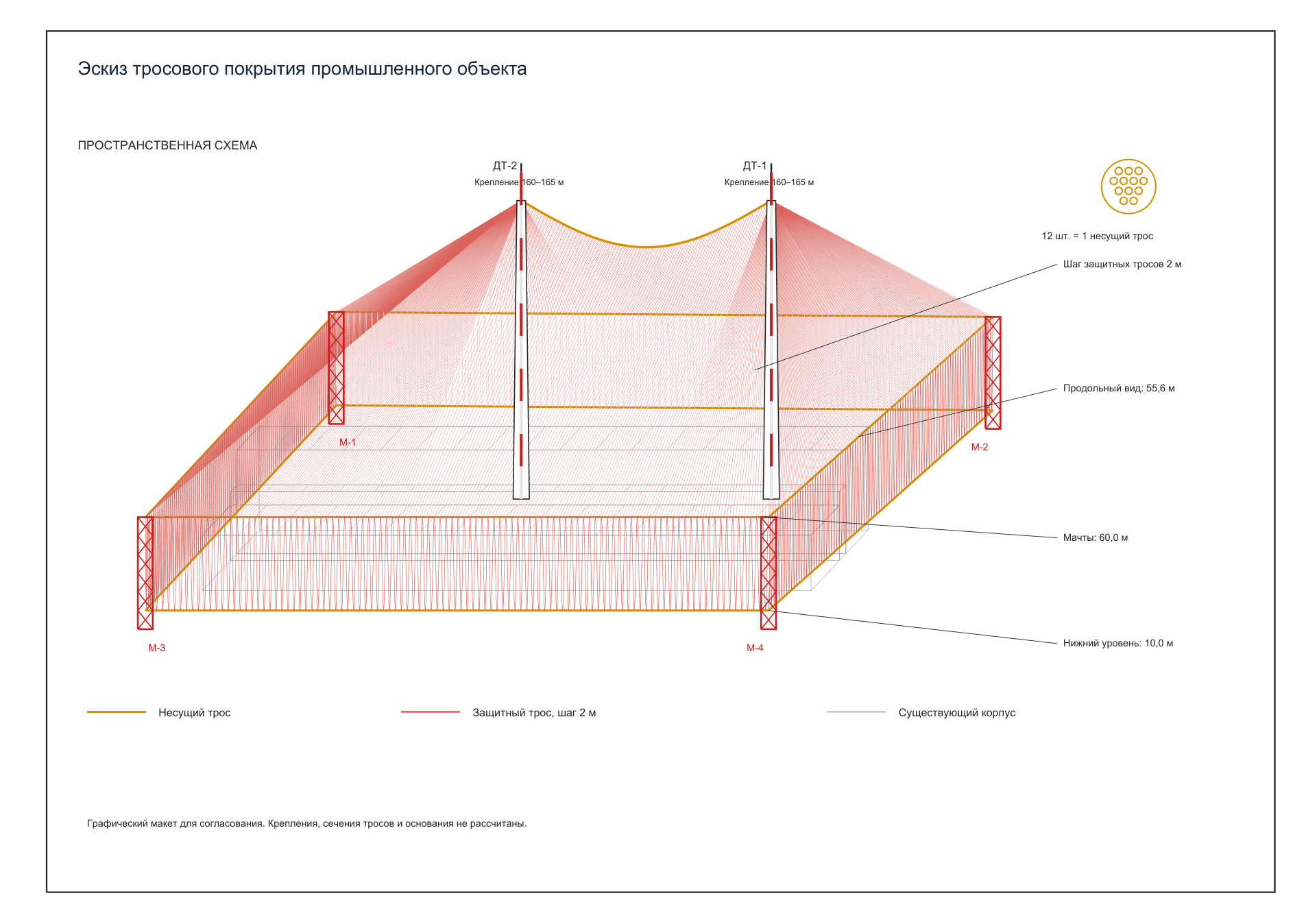

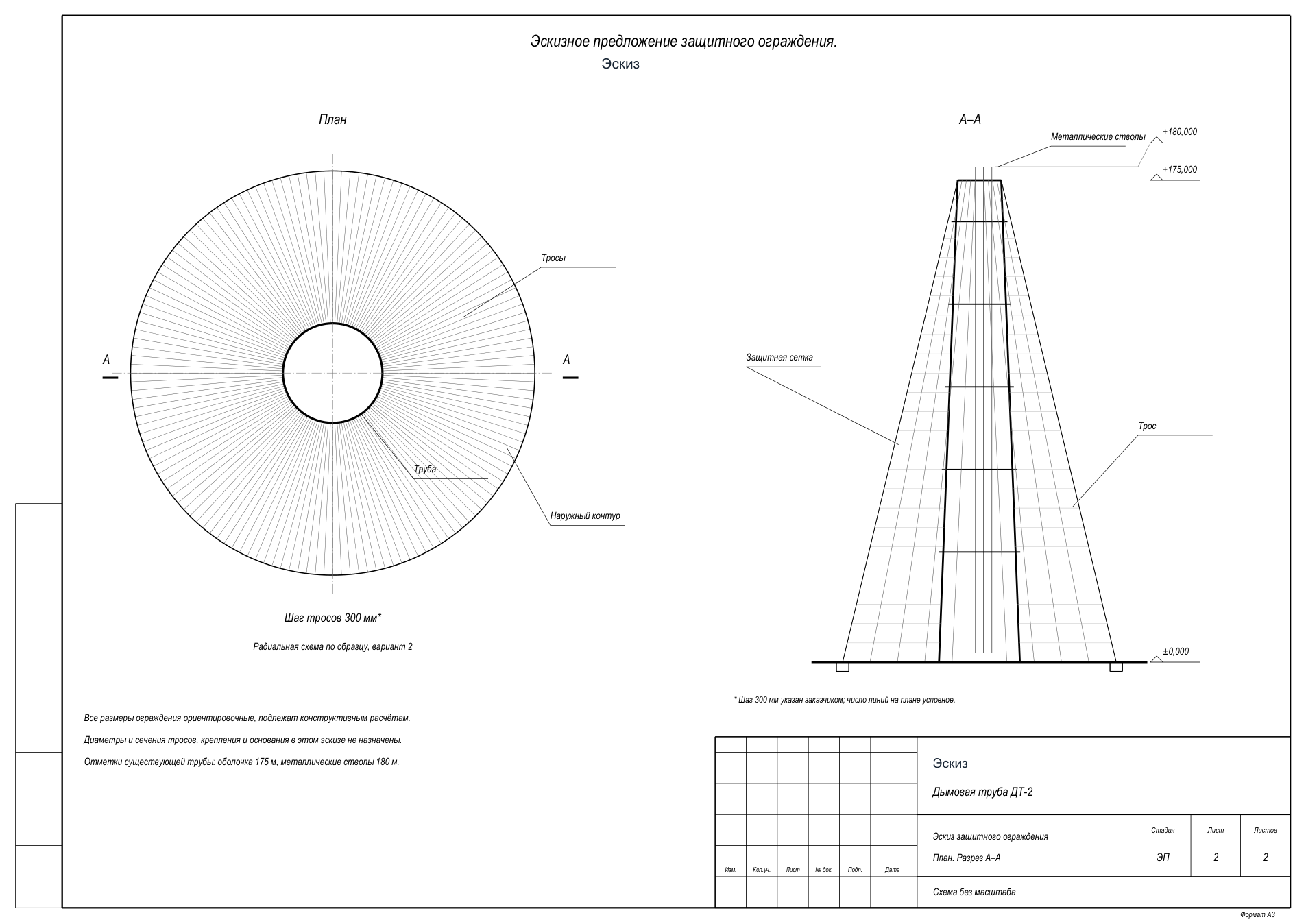

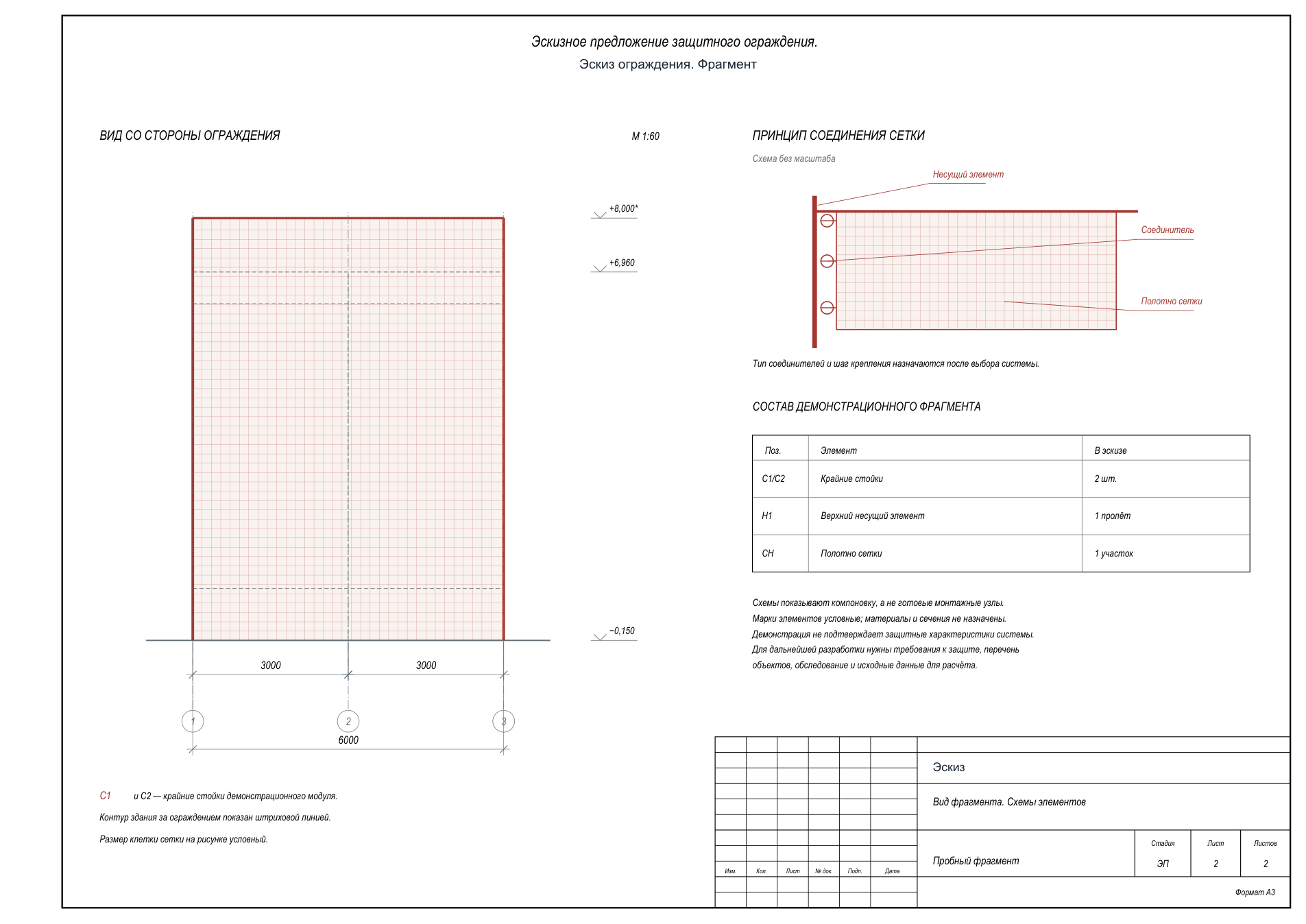

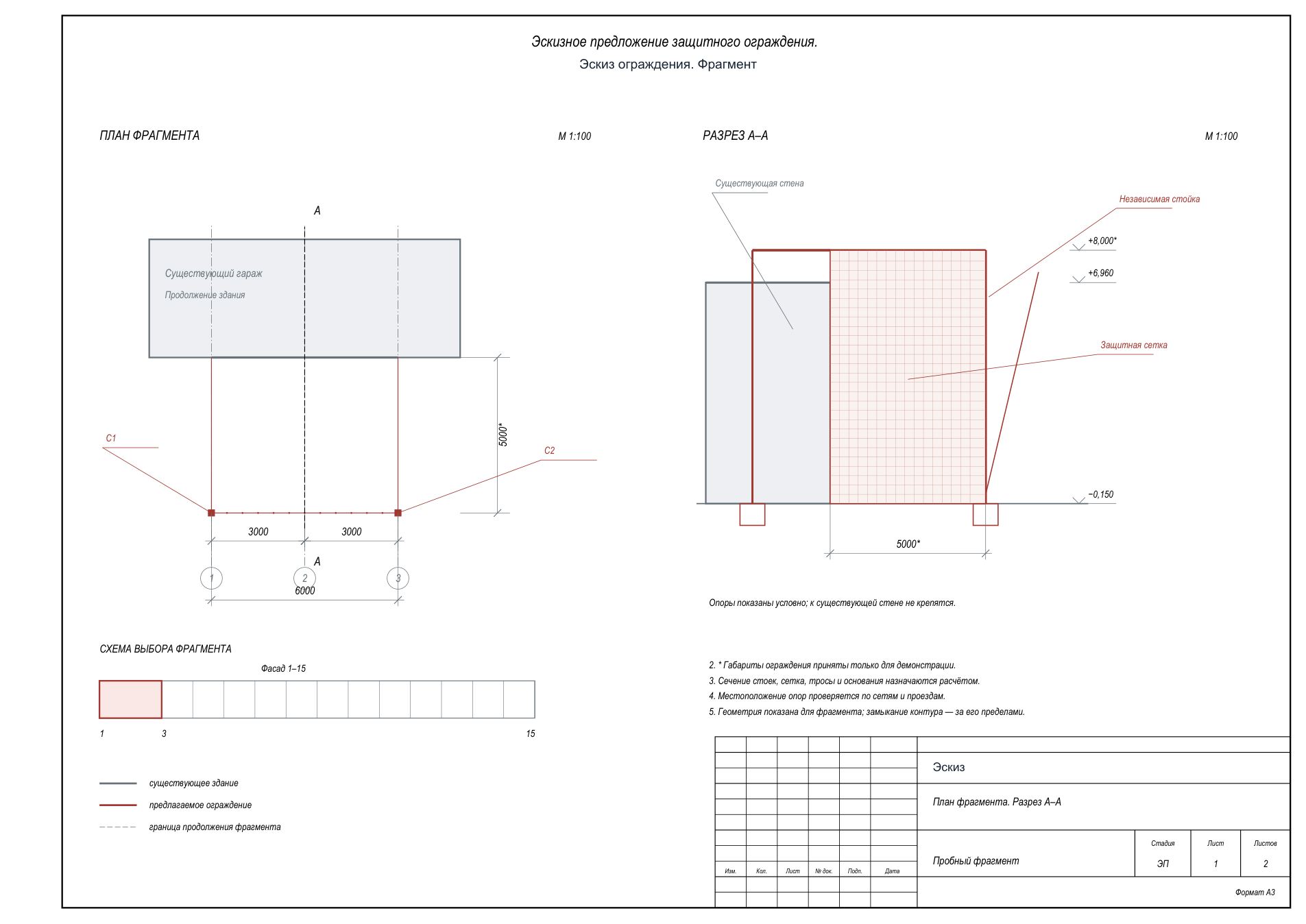

Подготовлены пространственная схема тросового покрытия, планы и разрезы ограждения, схемы элементов и радиальные варианты вокруг труб. Внесены уточнения заказчика.

Результат

Комплект эскизных вариантов для согласования. В галерее показаны собственные обезличенные схемы. Расчёт конструкций и рабочие монтажные узлы не входили в этот этап.

Презентация проекта
