Водопровод санитарного узла: план, коллекторы и расчёт ветви

Описание

Демонстрационный пример холодного и горячего водоснабжения небольшого санитарного узла. Исходные размеры помещения, расход воды и параметры труб заданы для примера. Работа создана для портфолио, не является выполненным клиентским заказом или документацией для монтажа.

Решение

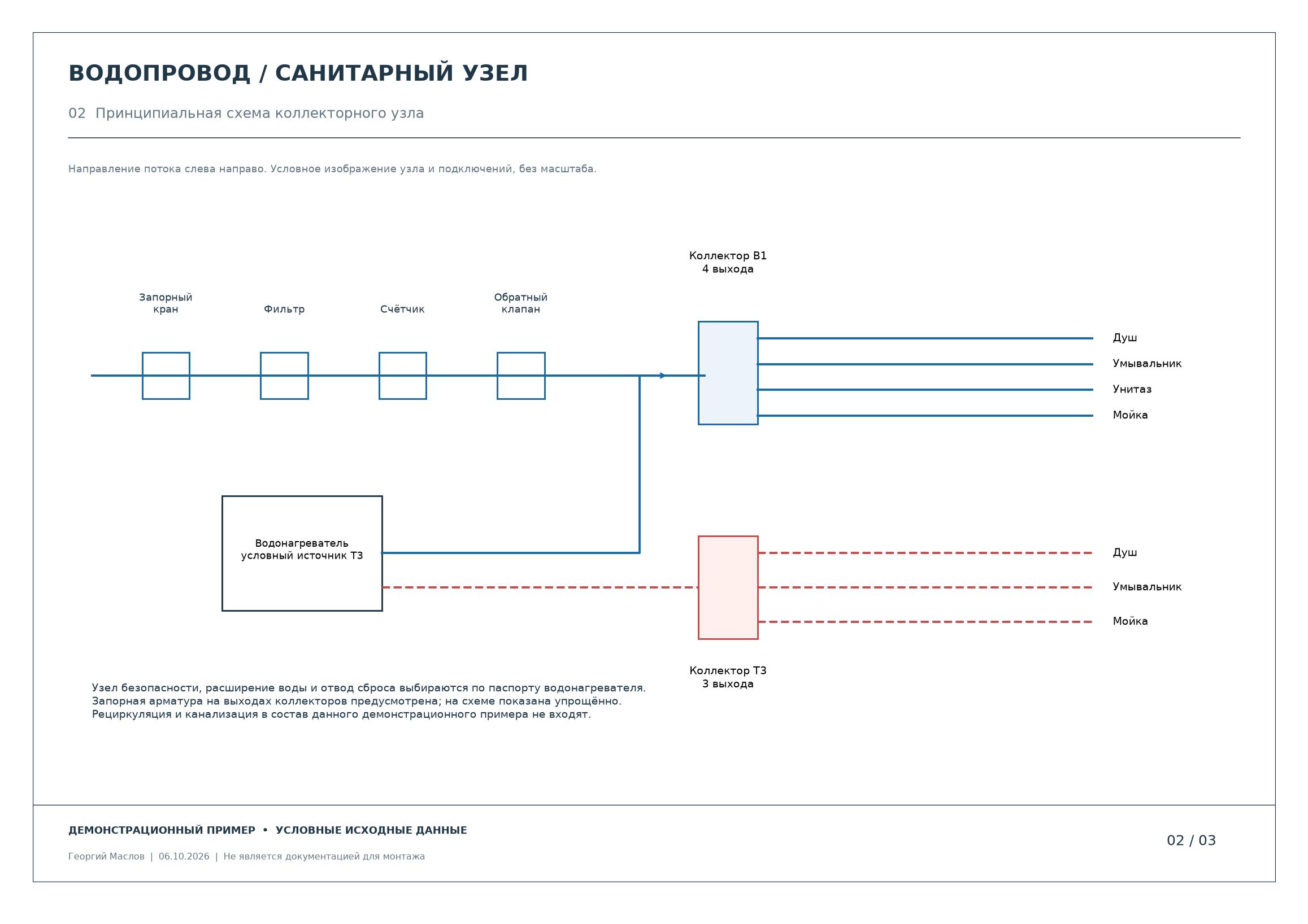

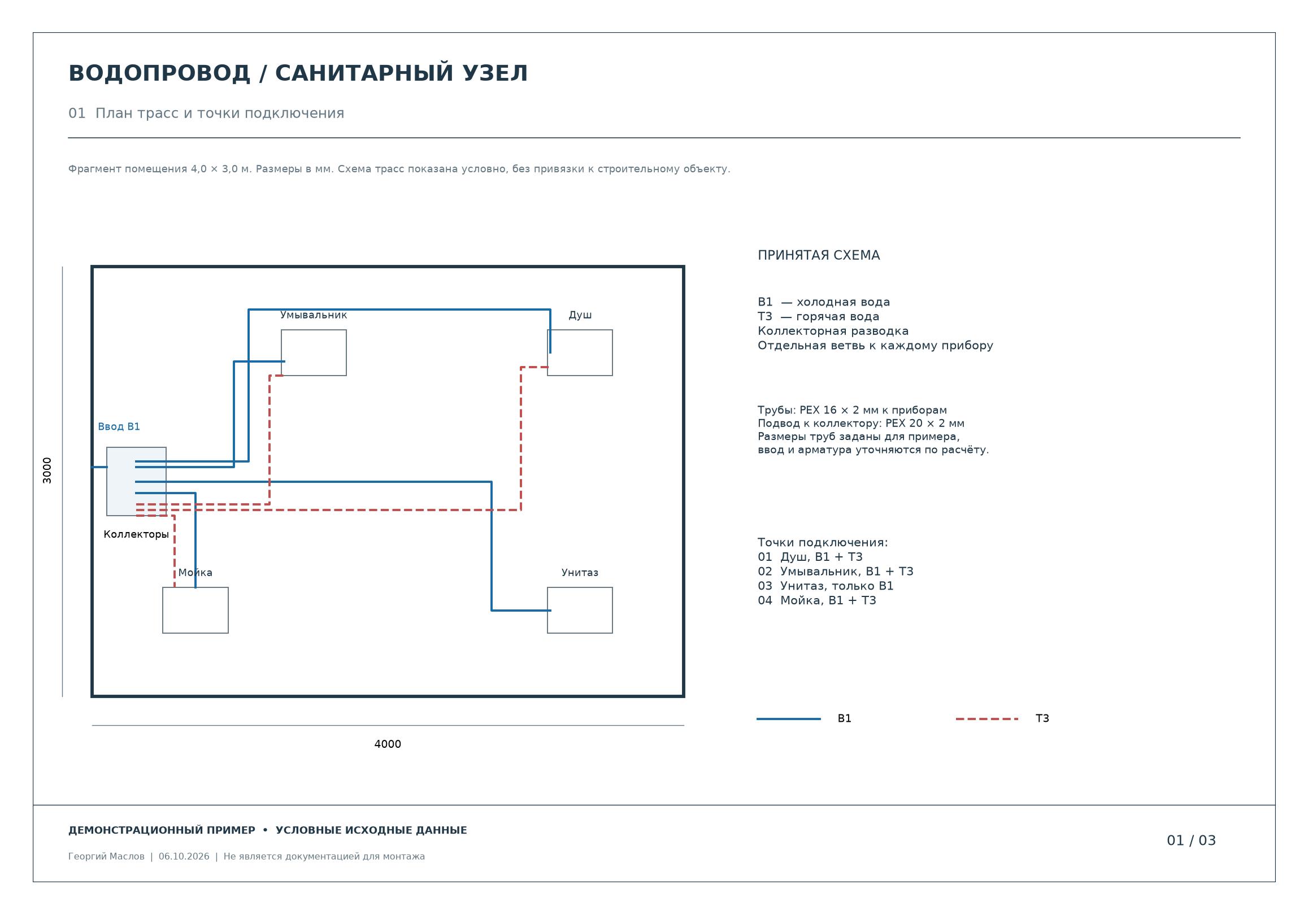

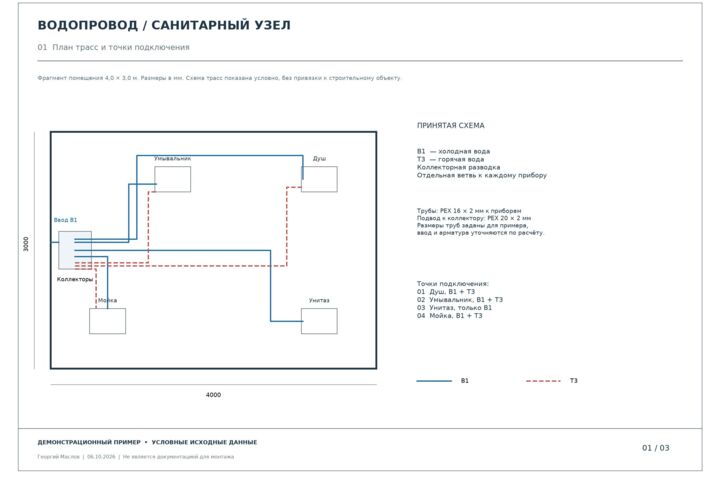

Подготовил план трасс В1 и Т3 для душа, умывальника, унитаза и мойки. Показал принципиальную схему вводного узла и коллекторов, проверил скорость и потери напора одной ветви по заданным параметрам. Создал три листа PDF, изображения для просмотра и редактируемый DXF плана.

Результат

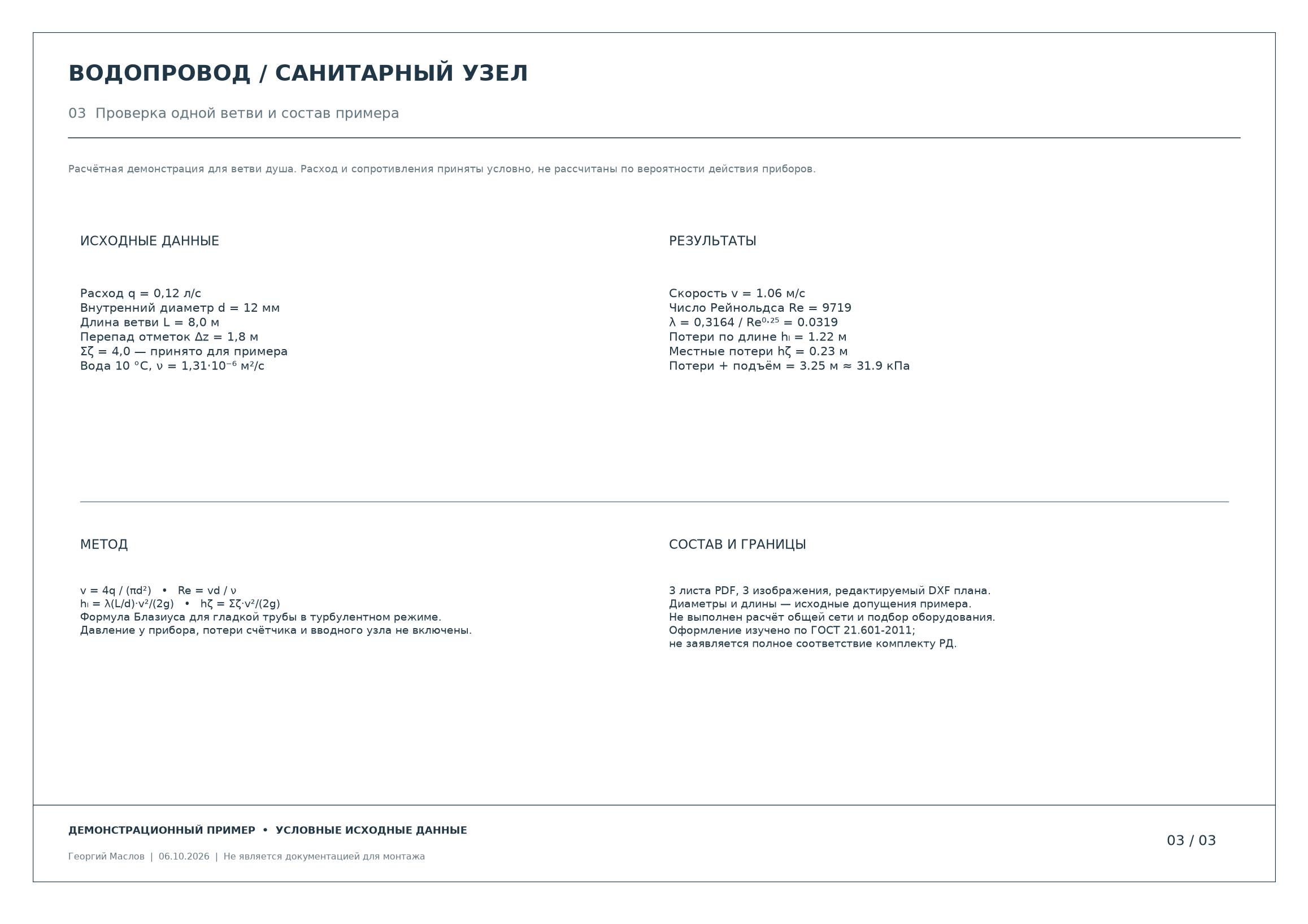

Для демонстрационной ветви при расходе 0,12 л/с и внутреннем диаметре 12 мм скорость составляет 1,06 м/с, потери по длине и местные потери 1,45 м. С учётом подъёма 1,8 м суммарно 3,25 м. Расчёт общей сети и подбор оборудования в состав примера не входят.
