Водоотведение двухэтажного дома: планы, схемы стояков и профиль сети

Описание

Демонстрационный комплект бытовой канализации К1 на условных данных. Двухэтажный дом 16 × 12 м, 13 санитарных приборов, два вентилируемых стояка и наружная сеть длиной 23 м с тремя колодцами.

Решение

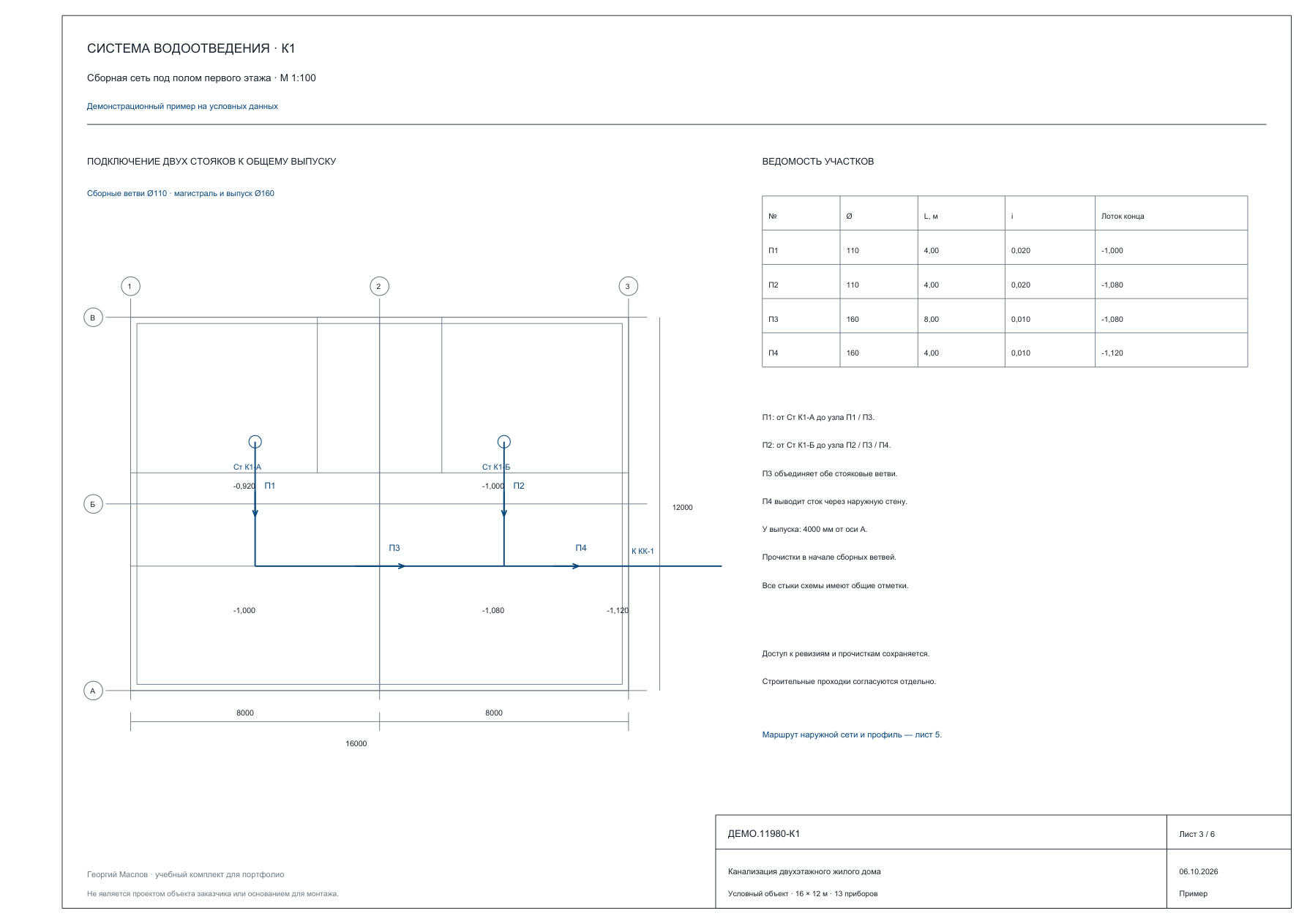

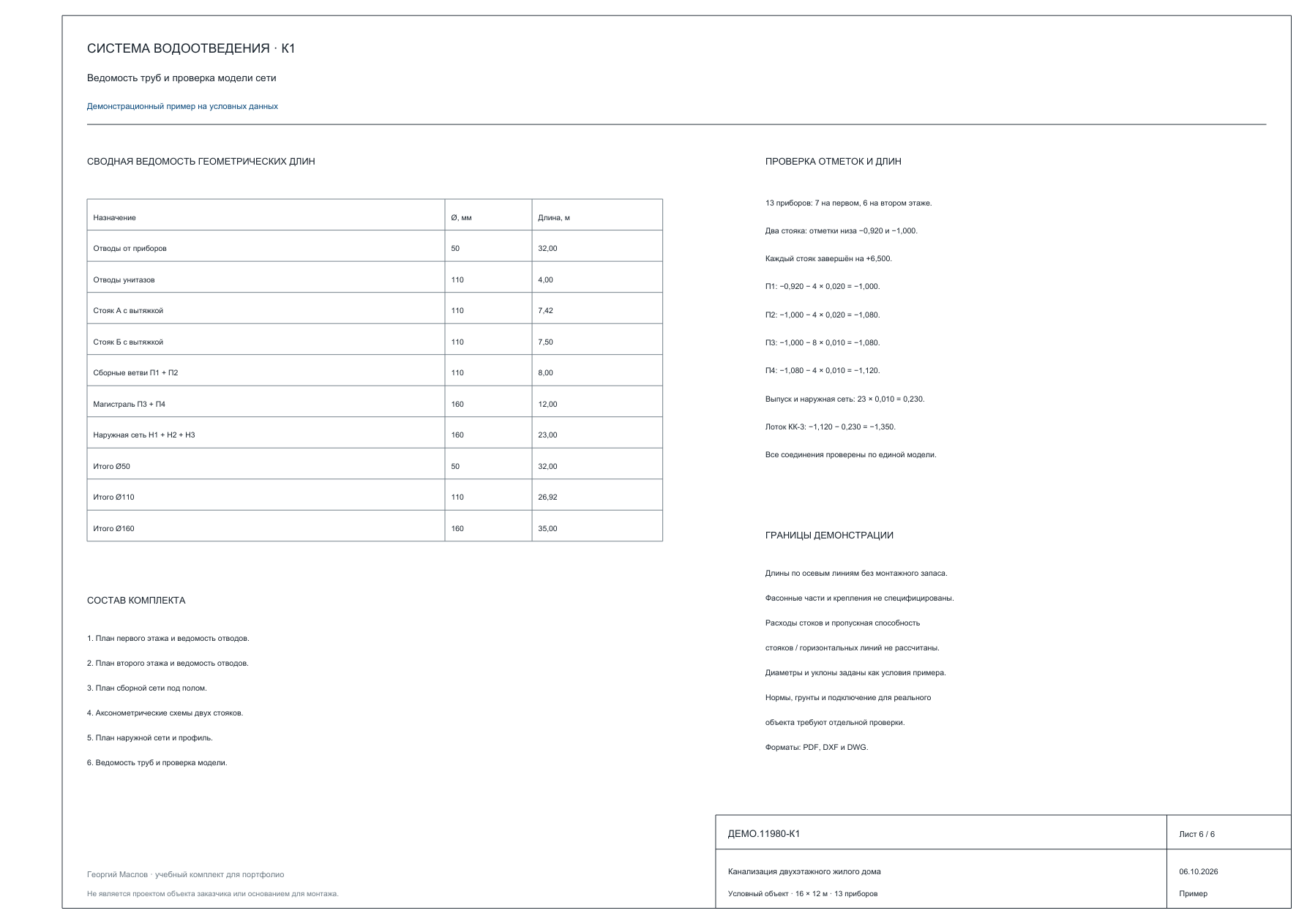

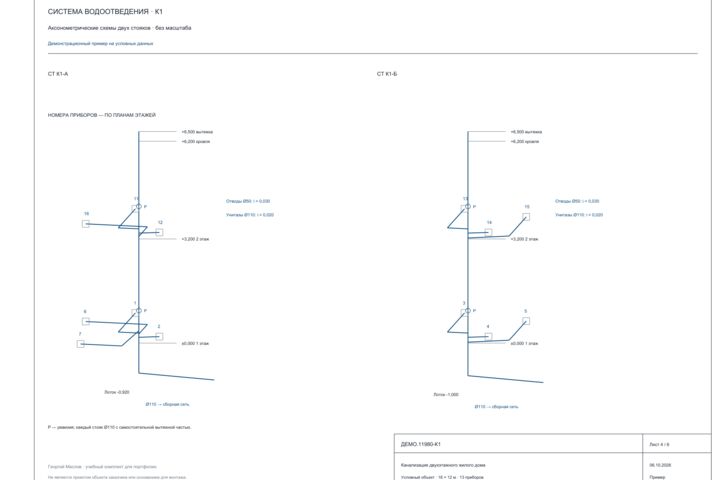

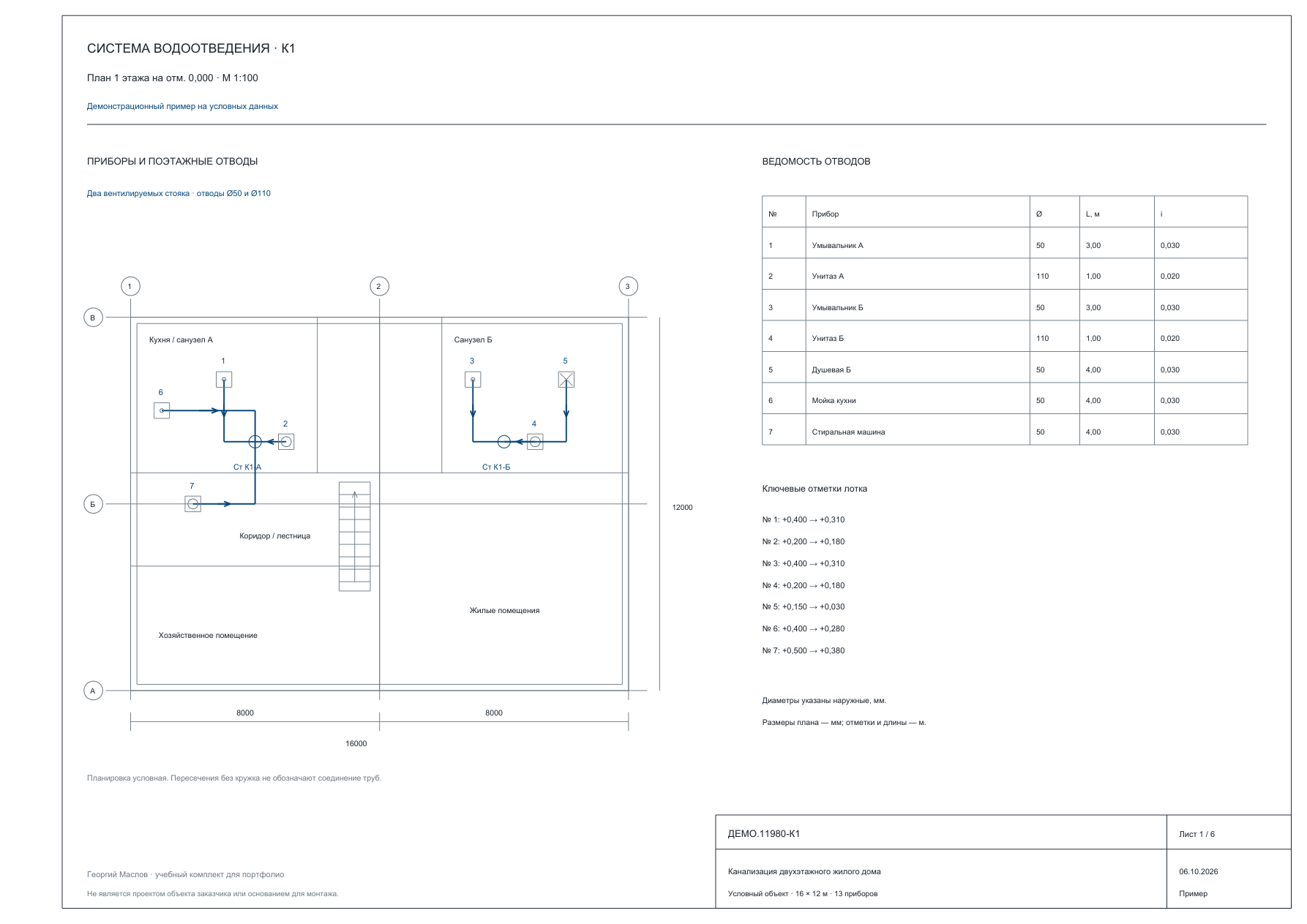

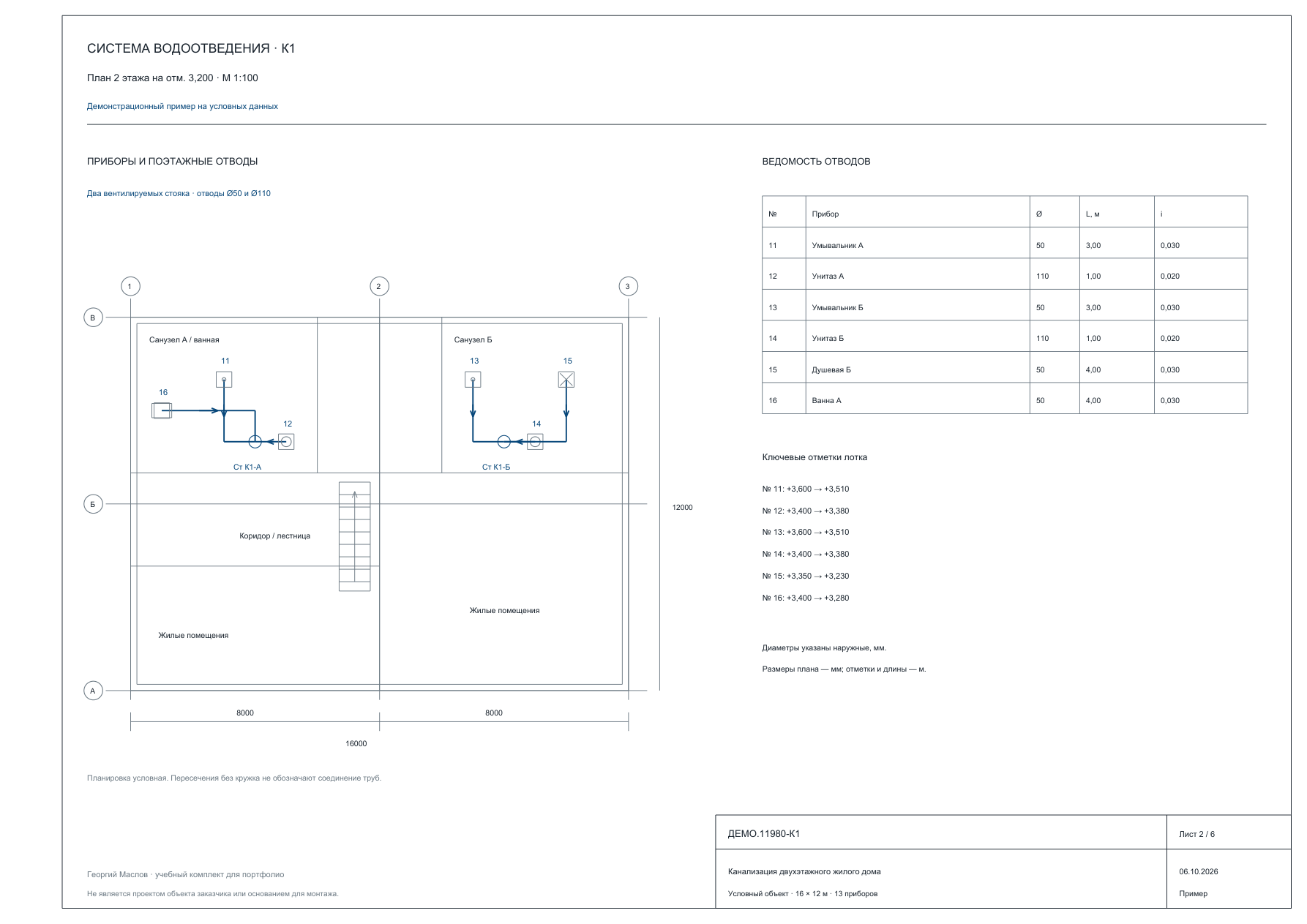

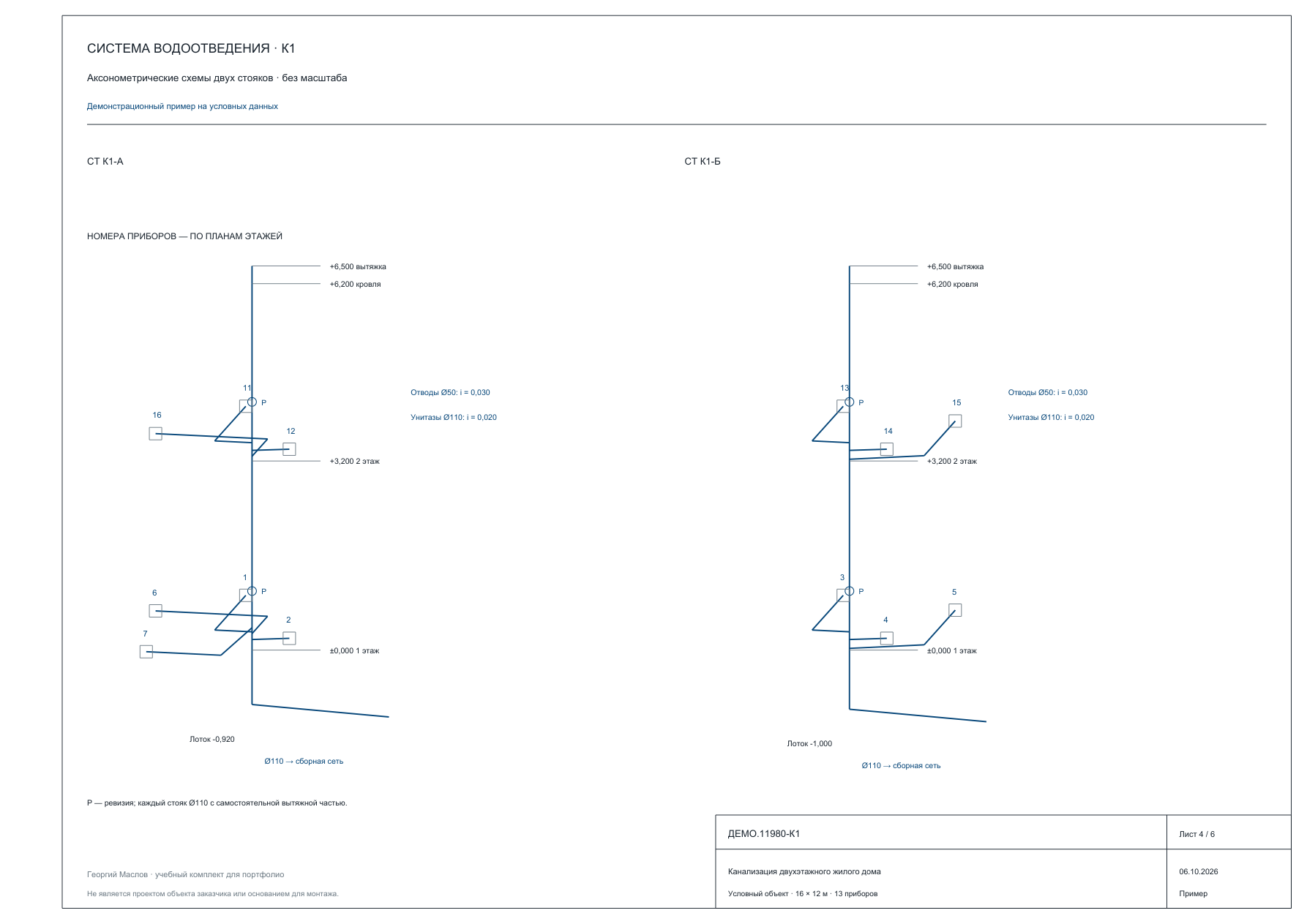

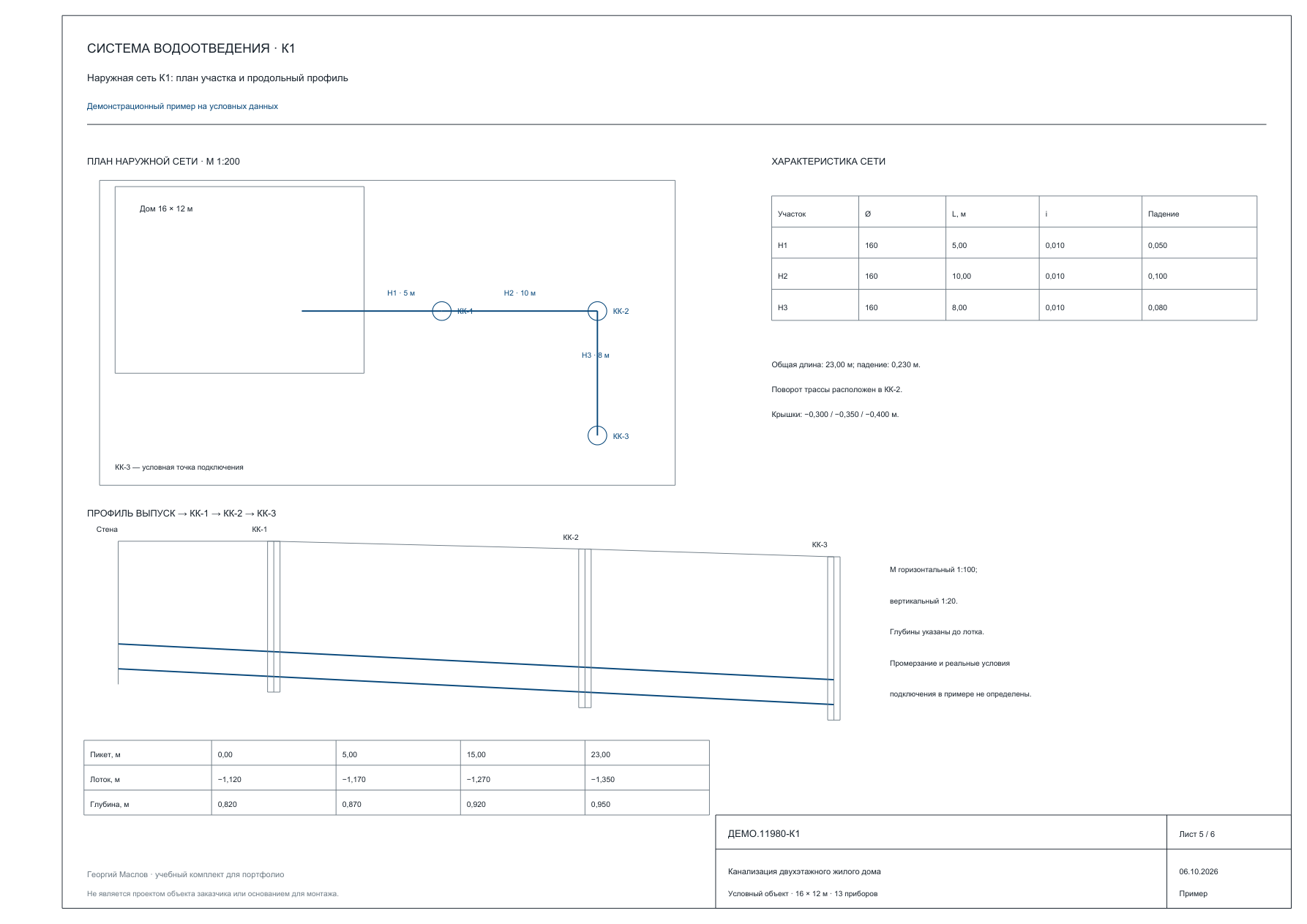

Шесть листов A3: планы первого и второго этажей, сборная сеть под полом, аксонометрические схемы двух стояков, план и профиль наружной сети, ведомость геометрических длин труб. На листах показаны диаметры, уклоны, длины и отметки. Проверена согласованность отметок в местах соединения и размеров между видами.

Результат

Подготовлены PDF, DXF и DWG. Все шесть DWG открыты в AutoCAD 2026. Это демонстрация оформления чертежей, не выполненный клиентский заказ. Диаметры и условия подключения условные; гидравлический расчёт и решения для строительства конкретного объекта в комплект не входят.
