Для кондитерского цеха не хватало рабочих разделов водоснабжения, канализации и вентиляции к архитектурному плану. Я подготовил документацию для помещения площадью около 45 м².
В разделе ВК предусмотрел холодную и горячую воду, бытовую канализацию и узел ввода. С производственными стоками требовалось отдельное решение: включил в проект трапы и подмоечные жироуловители у моечных ванн. Для вентиляции предусмотрел приточную установку, вытяжки из производства, мойки и санузлов, зонты над печью.
Расходы воды, стоков и воздухообмены обосновал в расчётных записках. Сдал комплект планов, схем и спецификаций в PDF и DWG: инженерные решения для цеха теперь оформлены в рабочую документацию. Заказ приняли без замечаний. Стоимость документации — 20 000 ₽.
Кондитерский цех на первом этаже трёхэтажного здания, около 45 м², семь помещений. По архитектурному плану заказчика нужны рабочие разделы ВК и ОВ для монтажа и согласований.

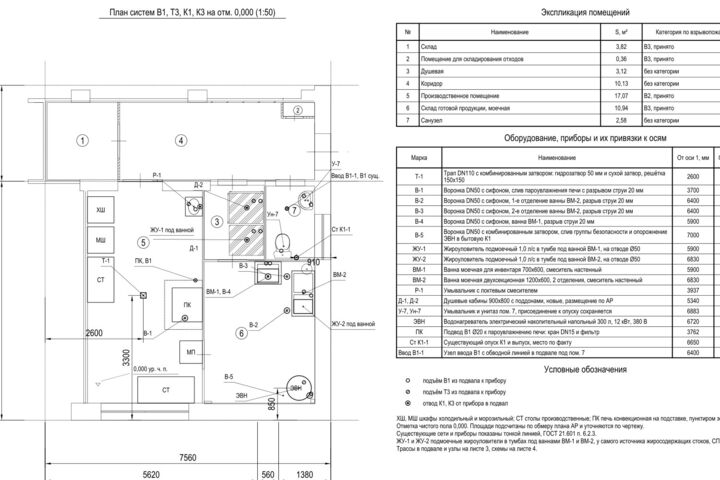

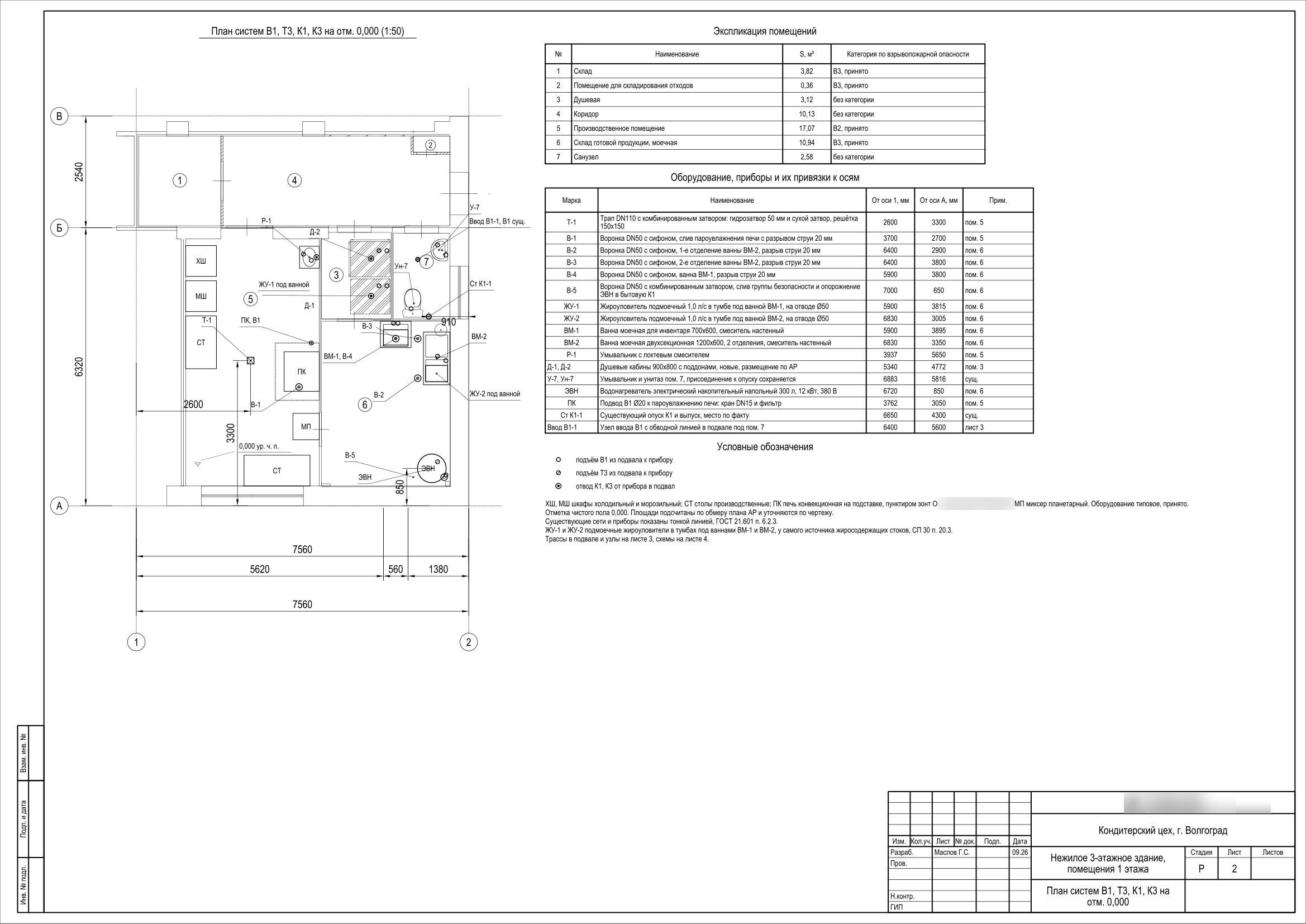

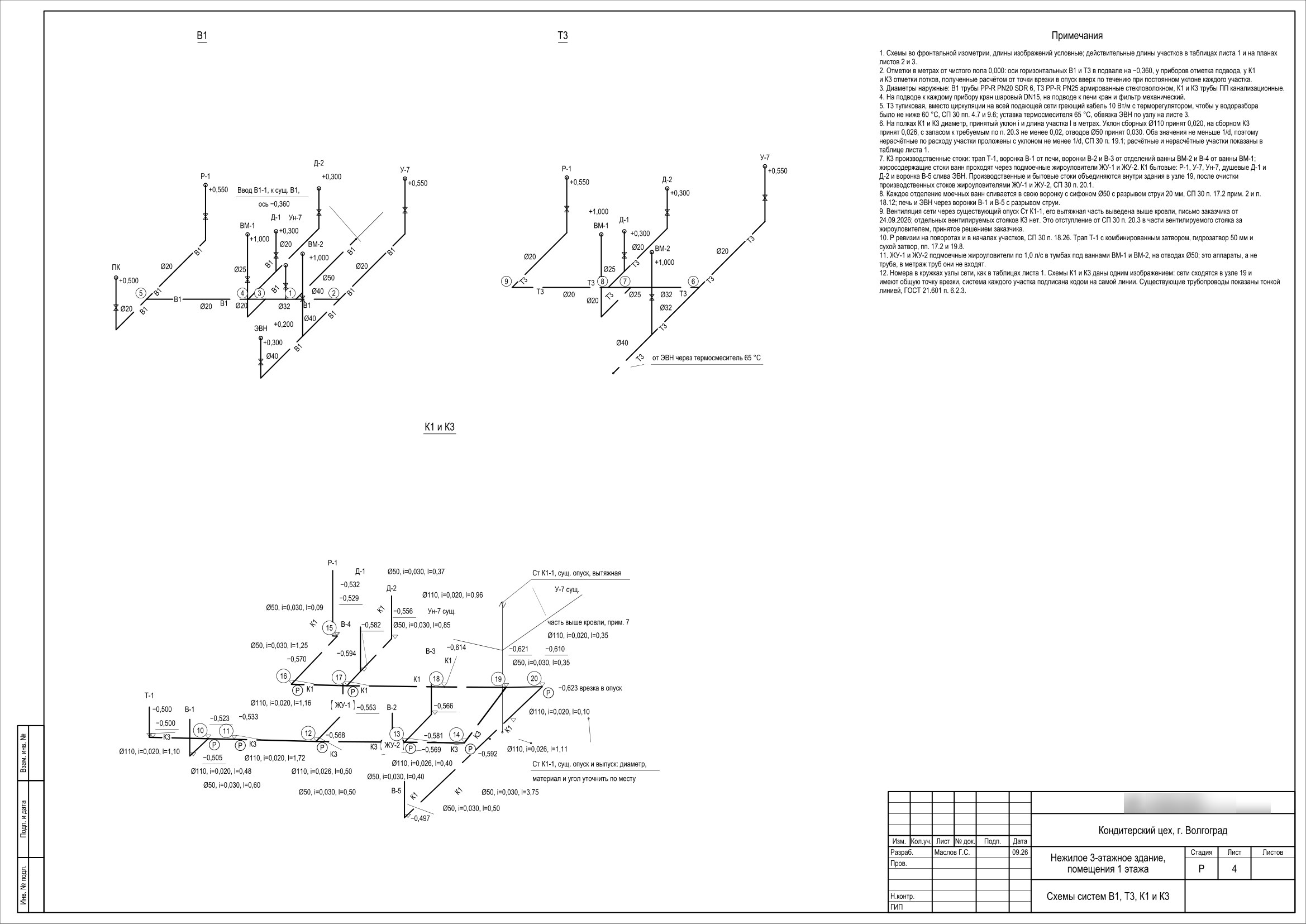

Раздел ВК: холодная и горячая вода с накопительным электроводонагревателем 300 л, бытовая и производственная канализация, трапы и подмоечные жироуловители у моечных ванн, план сетей в подвале, узел ввода, аксонометрические схемы, спецификация.

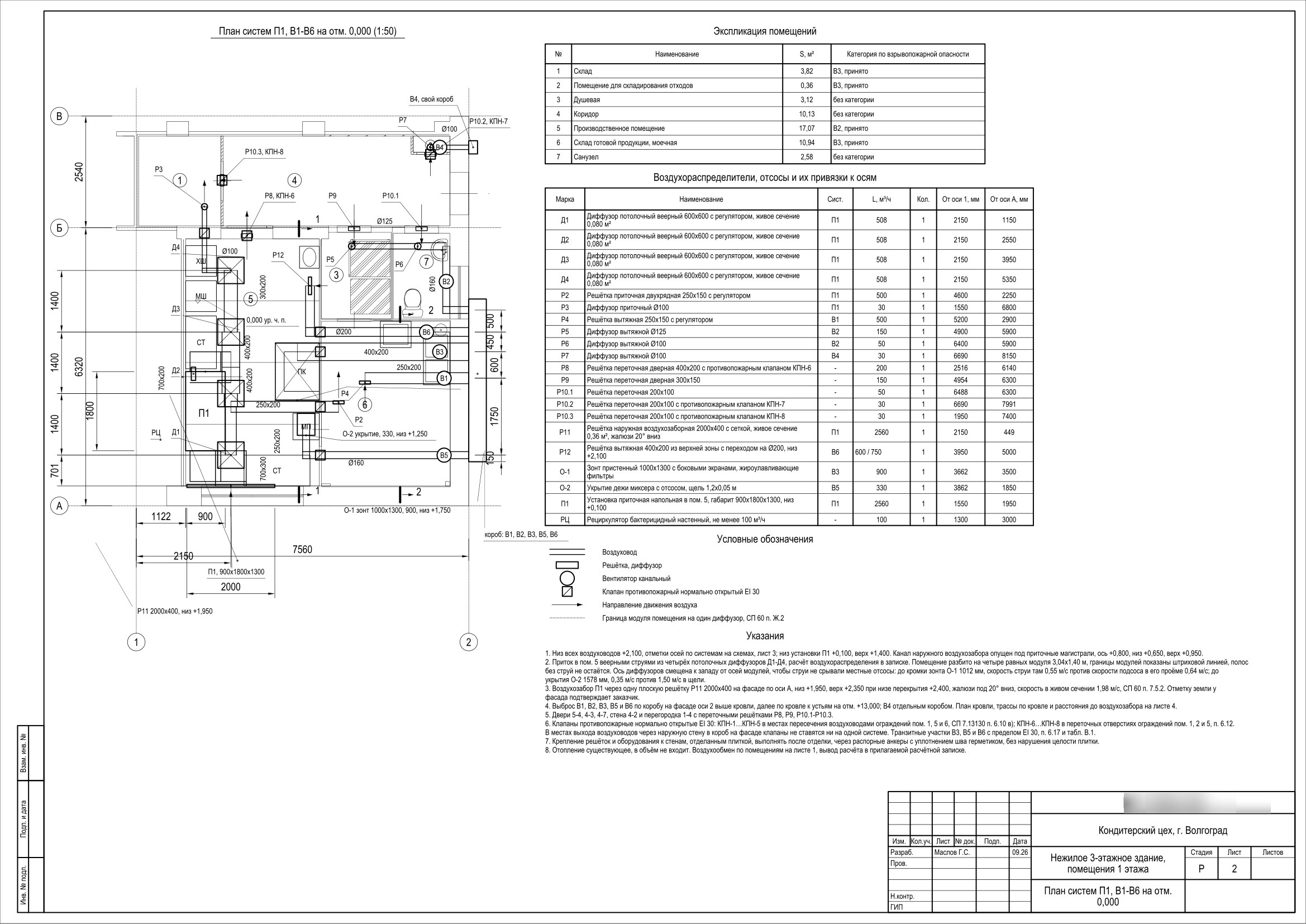

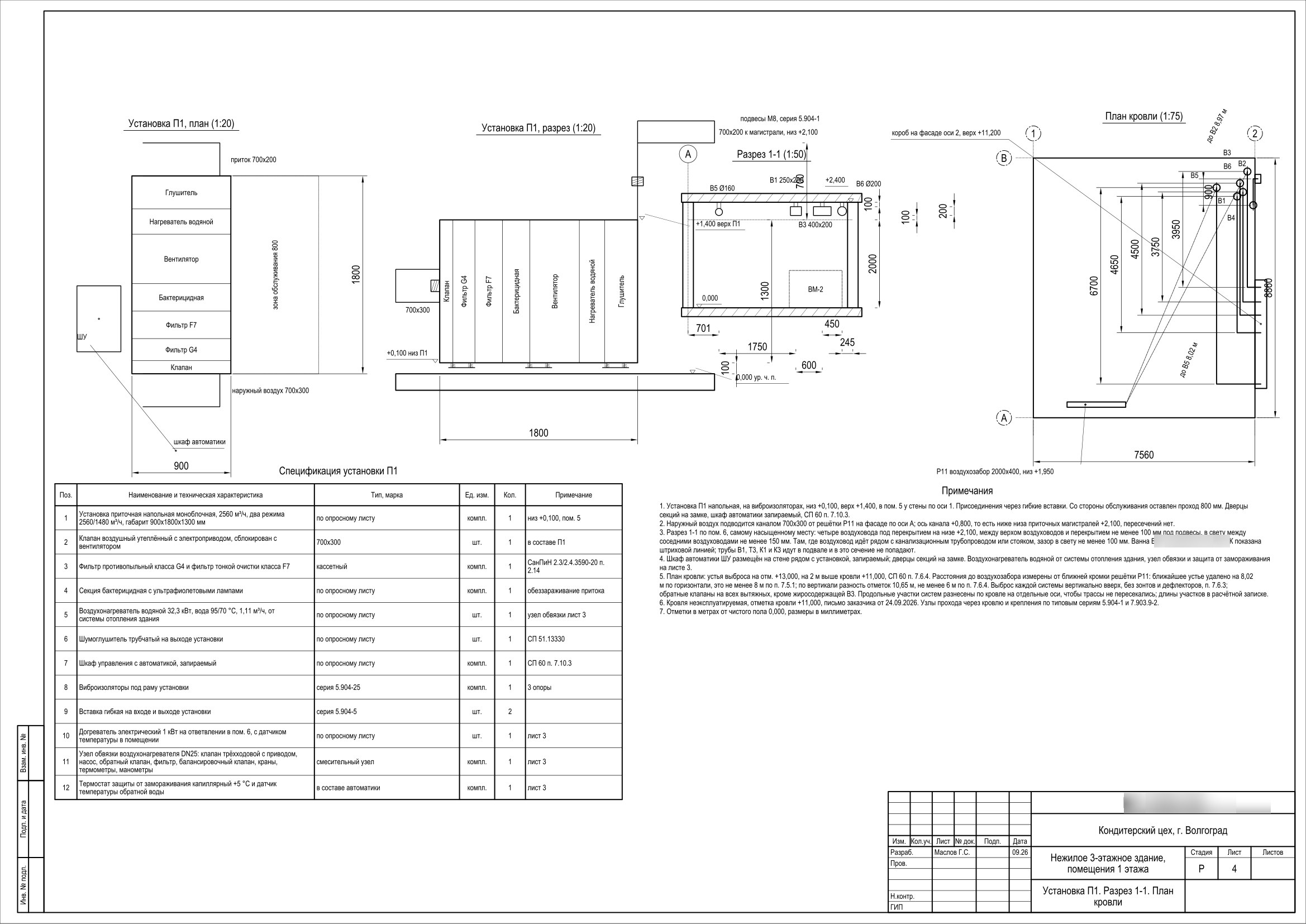

Раздел ОВ: приточная установка П1 с нагревом и фильтрами, вытяжки В1–В6 от производства, мойки и санузлов, зонты над печью, планы, схемы, разрез и план кровли, спецификация.
Две расчётные записки: расходы воды и стоков, воздухообмены.
Проверка по СП 30.13330, СП 60.13330 и ГОСТ 21.101 перед сдачей. Сдано в PDF и DWG.
Документация сдана раньше срока, заказчик принял без замечаний. Шифр заказчика на листах скрыт.
Отзыв заказчика: «Проект выполнен раньше установленного срока, точно и быстро.» Отзыв: freelance.ru/reviews/georgiymaslov/#review_385643
