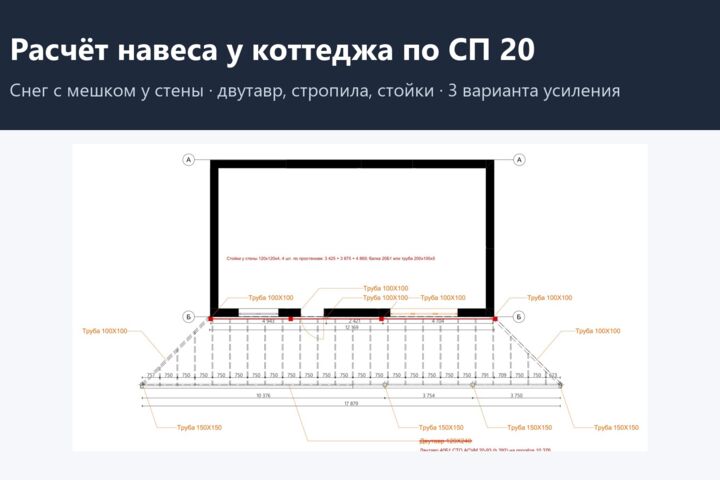

Архитектор прислала эскизный проект навеса над парковкой у стены коттеджа: план, разрез и 3D-вид. Нужно было проверить нагрузки и скорректировать конструкцию до изготовления.

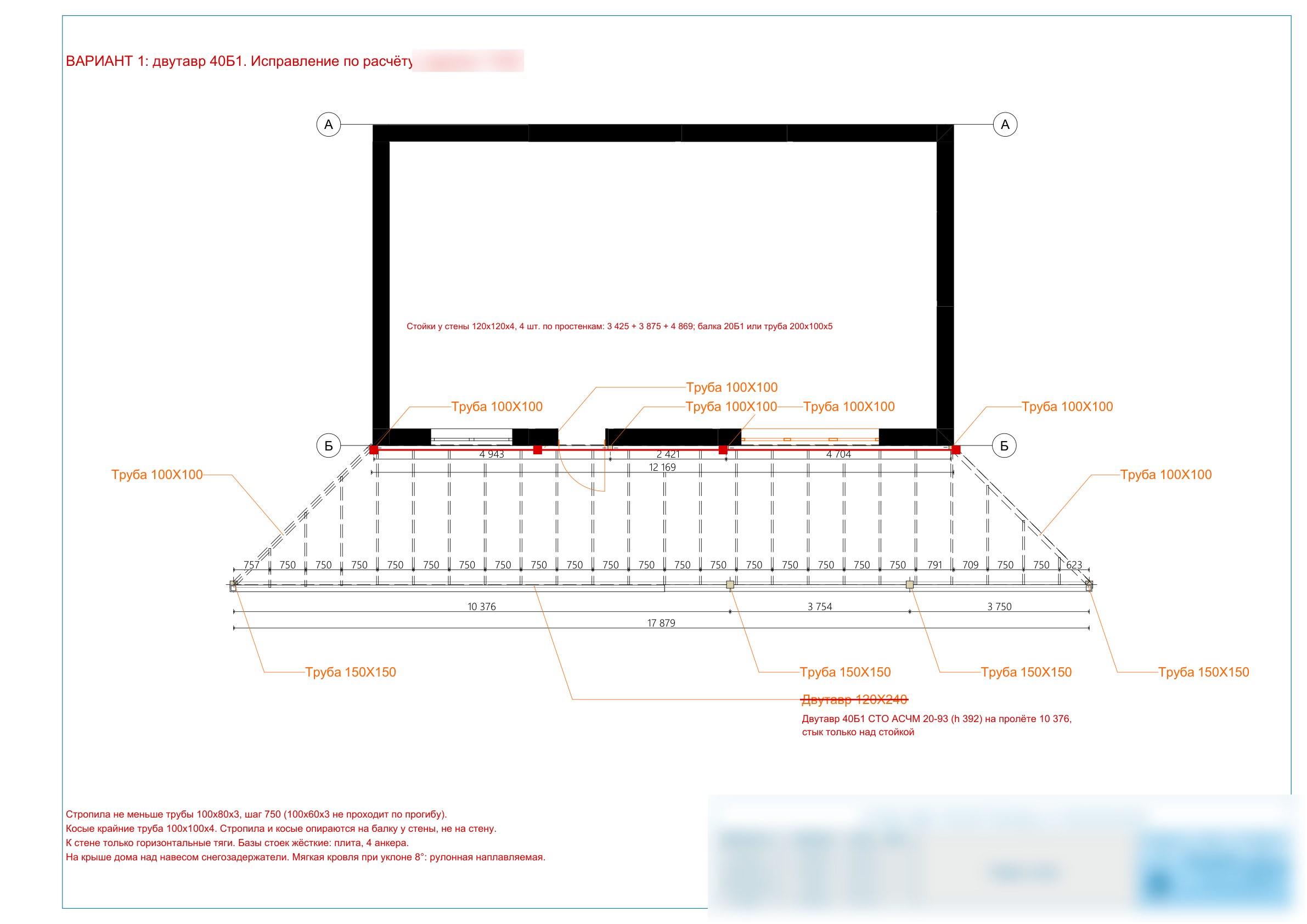

Снеговая нагрузка по СП 20.13330.2016 для Нижнего Новгорода 2,1 кПа и проверка на 2,7 кПа по прошлой снежной зиме, учтён снеговой мешок у стены дома, там нагрузка в 1,6 раза выше. Проверены по прочности и прогибу балка по фасаду, стропила, косые балки и стойки. Подготовлены три варианта балки по фасаду: двутавр 40Б1, двутавр 24 со стойкой посередине пролёта, ферма высотой 800 мм. У стены дома отдельный ряд стоек с балкой вместо опоры на пустотелый кирпич.

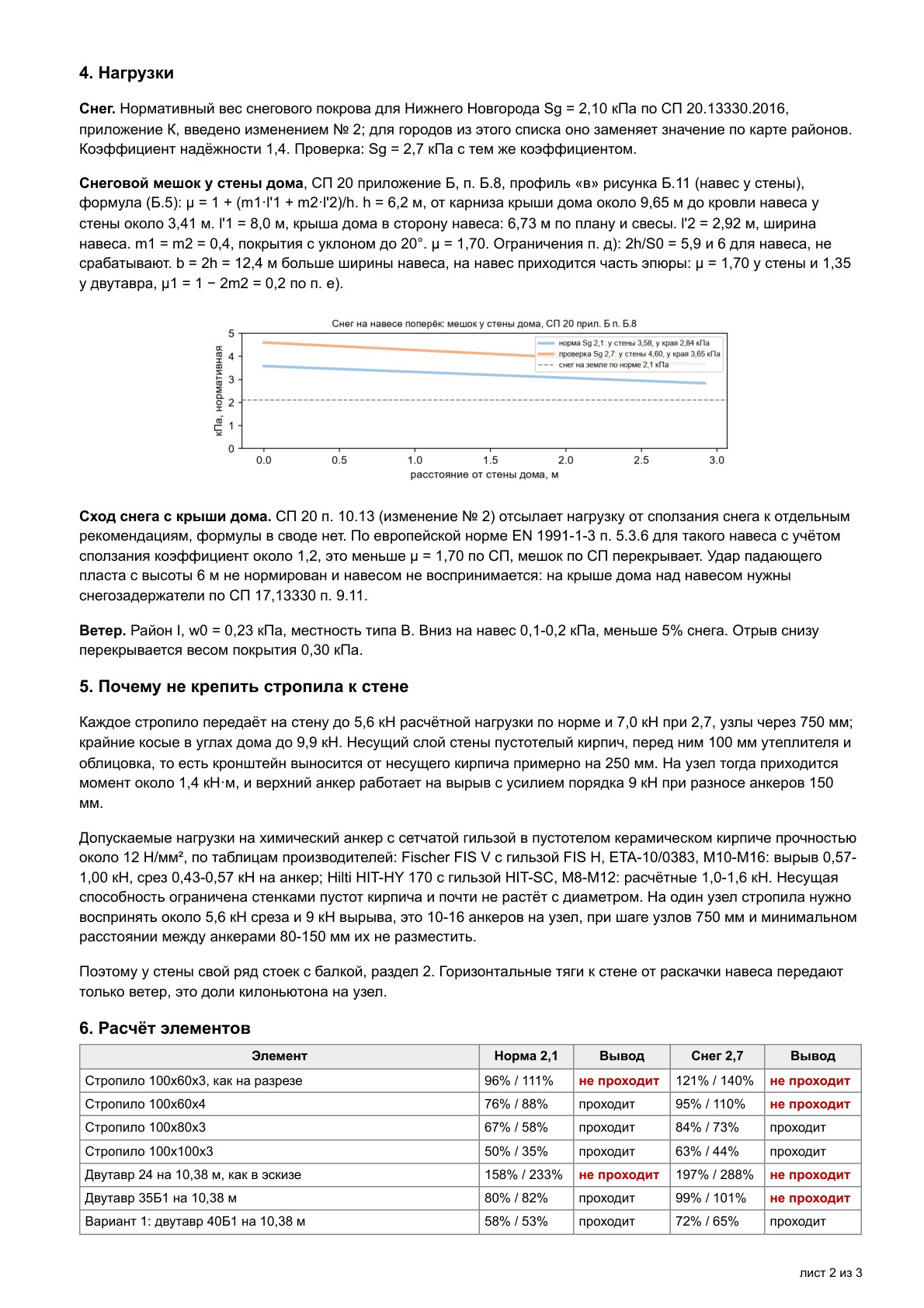

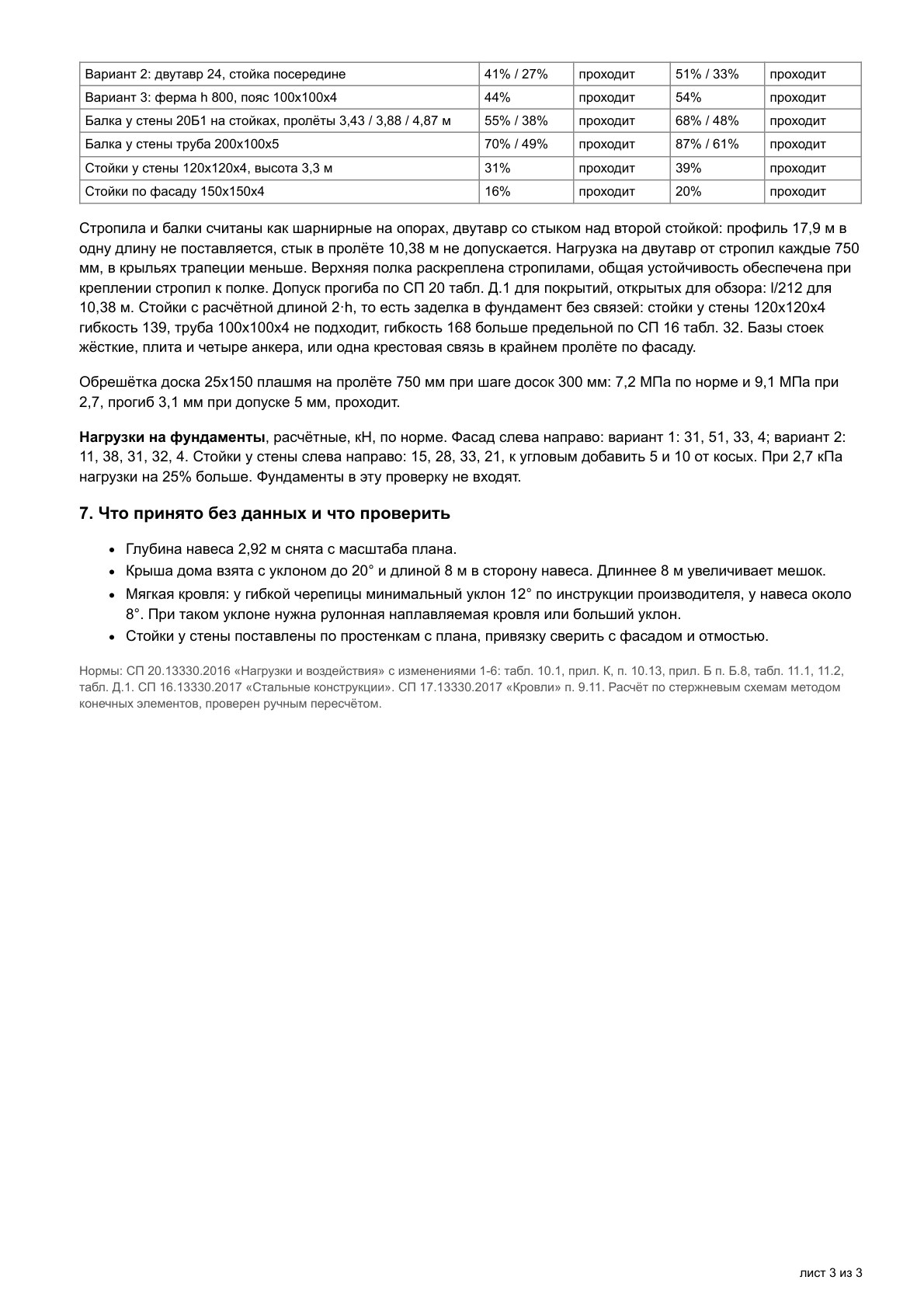

Расчётная записка на 3 листах и исправленный эскиз по каждому варианту. Заложенный двутавр 120х240 оказался перегружен в 1,6 раза, стропила 100х60х3 не проходили по прогибу, это исправлено до изготовления. Работа сдана раньше срока. Отзыв заказчика, Любовь Раковская: «Георгий рассчитал навес для парковки у стены дома и проверил нагрузки по СП. Нашёл, что с крыши к стене наметает снег и двутавр по фасаду не выдерживает, предложил три варианта решения с эскизом и расчётной запиской. Всё понятно и подробно, сделано раньше срока. Рекомендую.» Все отзывы: freelance.ru/reviews/georgiymaslov/
