Учебный пример организации устройства стяжки в помещении 24 × 18 м. Задача — разделить фронт работ на шесть захваток, показать очерёдность выполнения и связать схему с ведомостью объёмов.

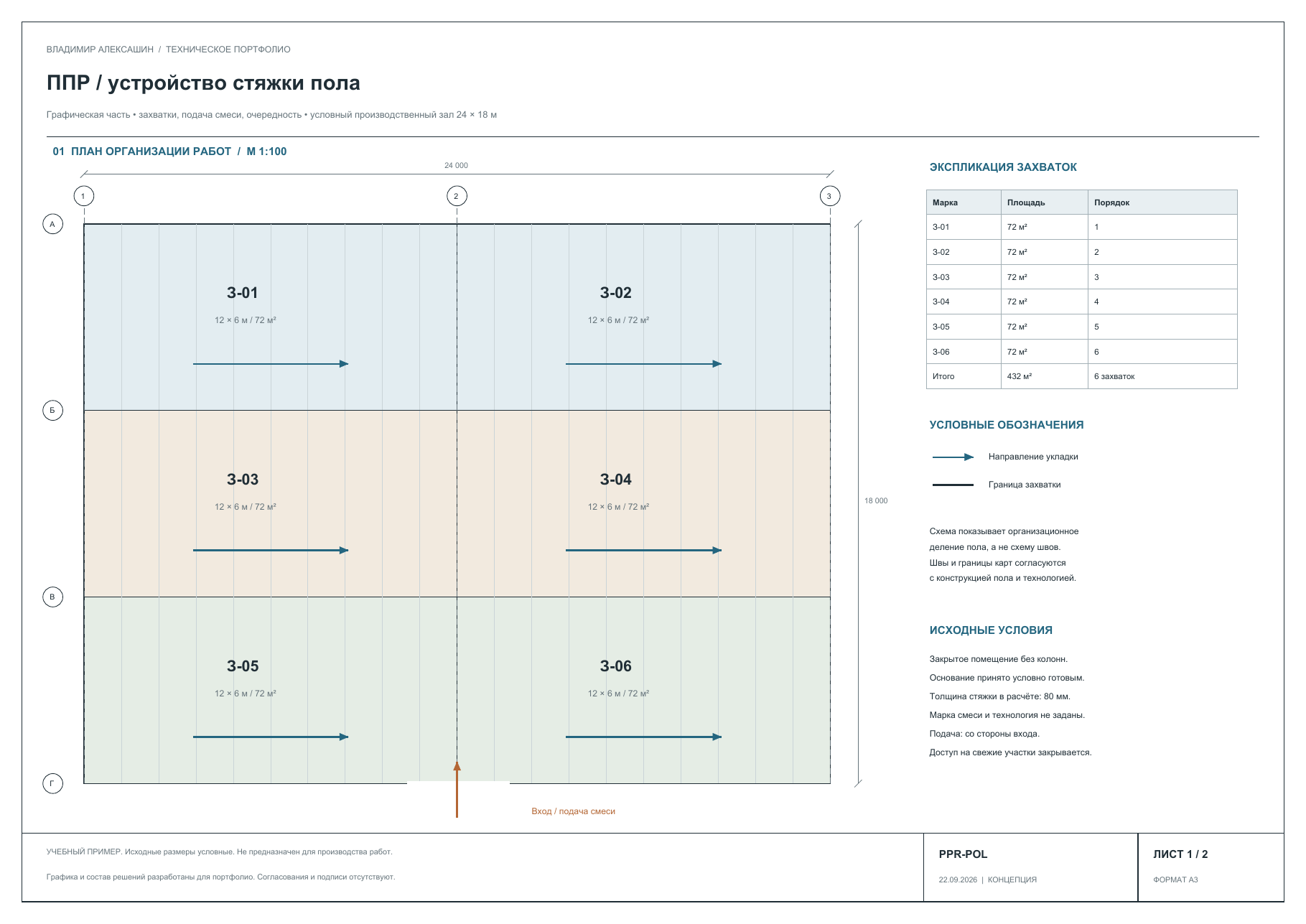

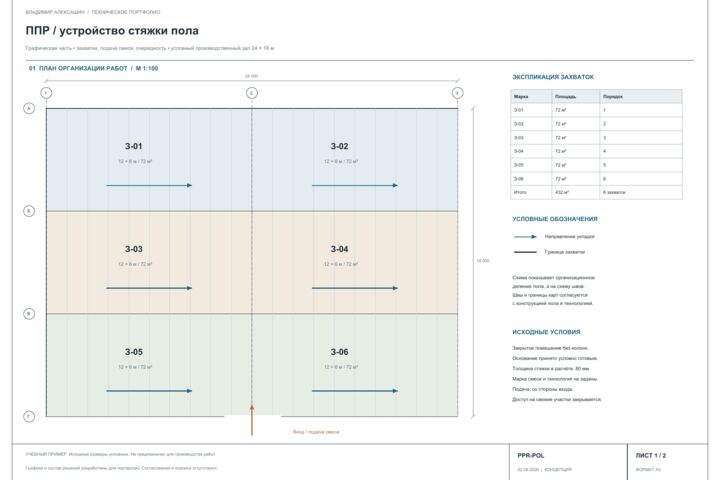

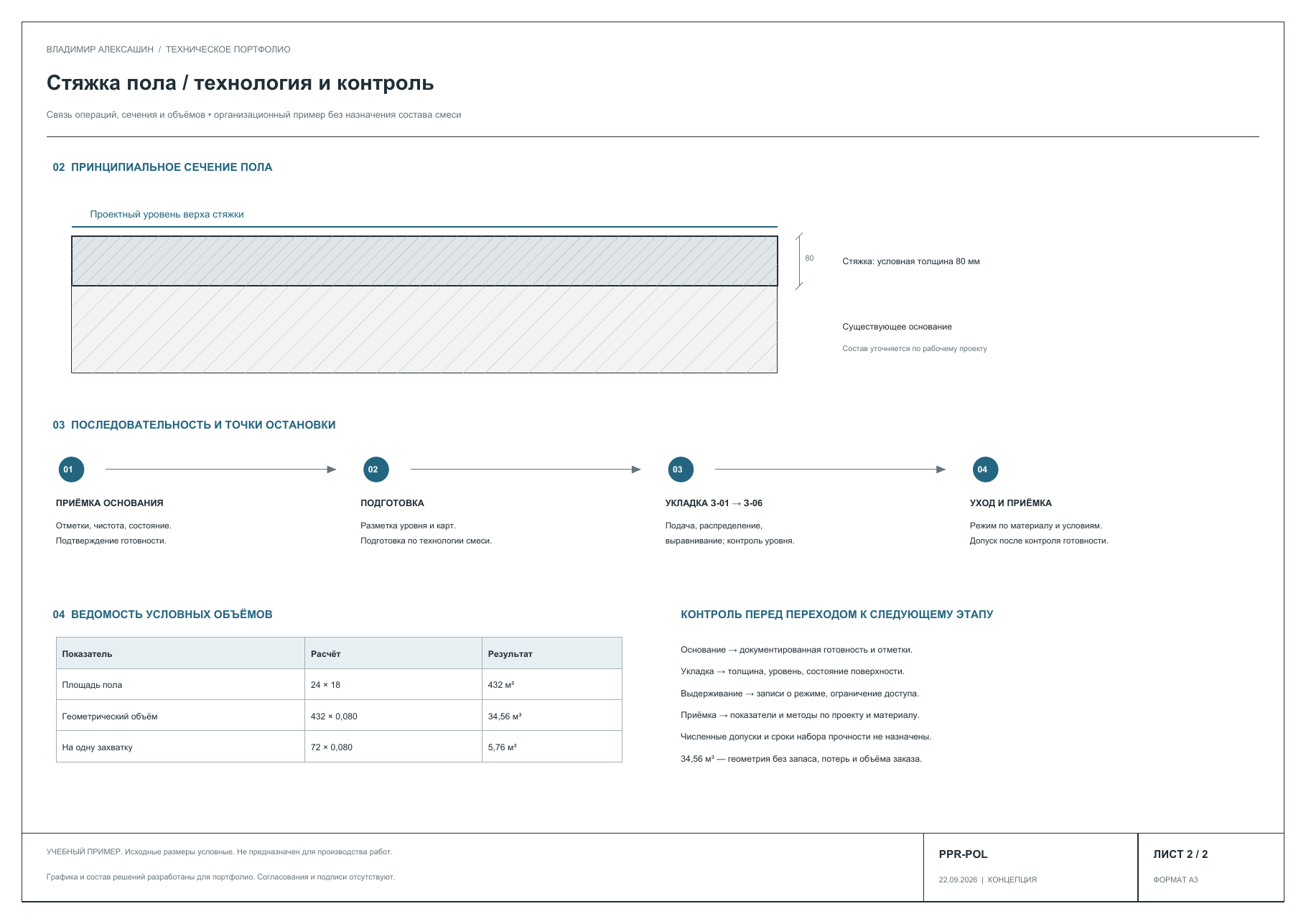

Подготовлены план захваток с осями, размерами и направлением подачи материалов; условный разрез пола; последовательность операций и таблица объёмов. Каждая захватка имеет площадь 72 м². При принятой для примера толщине 80 мм геометрический объём составляет 5,76 м³ на захватку и 34,56 м³ на всё помещение.
Два согласованных технических листа: организация работ и технологическая схема с проверенным расчётом геометрических объёмов. Это самостоятельный учебный пример графической части, не полный ППР для производства работ. Состав пола, материалы, швы, допуски, условия выдерживания и требования безопасности определяются по данным конкретного объекта.
