Учебный архитектурный проект одноэтажного частного дома 12 × 9 м. В составе — две спальни, санузел, прихожая, коридор и кухня-гостиная. Задача: связать планировку, фасады, кровлю и разрез в одном читаемом комплекте.
Создан редактируемый чертёж DWG в AutoCAD 2026 и подготовлены три презентационных листа:

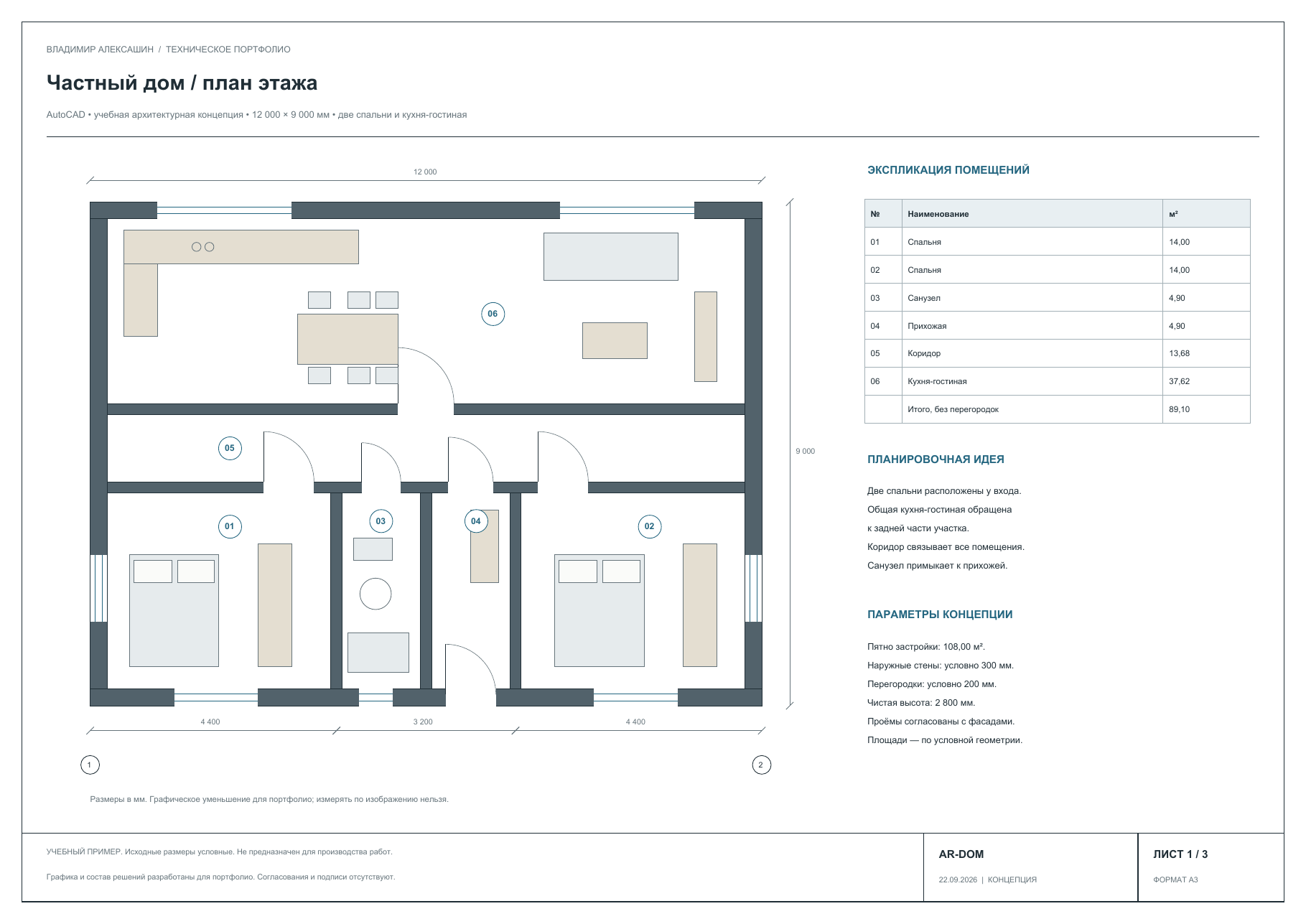

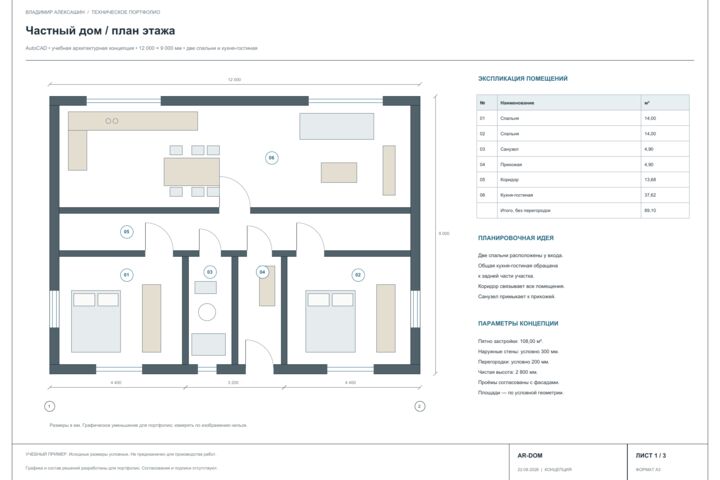

1. План этажа с мебелью, габаритами и экспликацией.

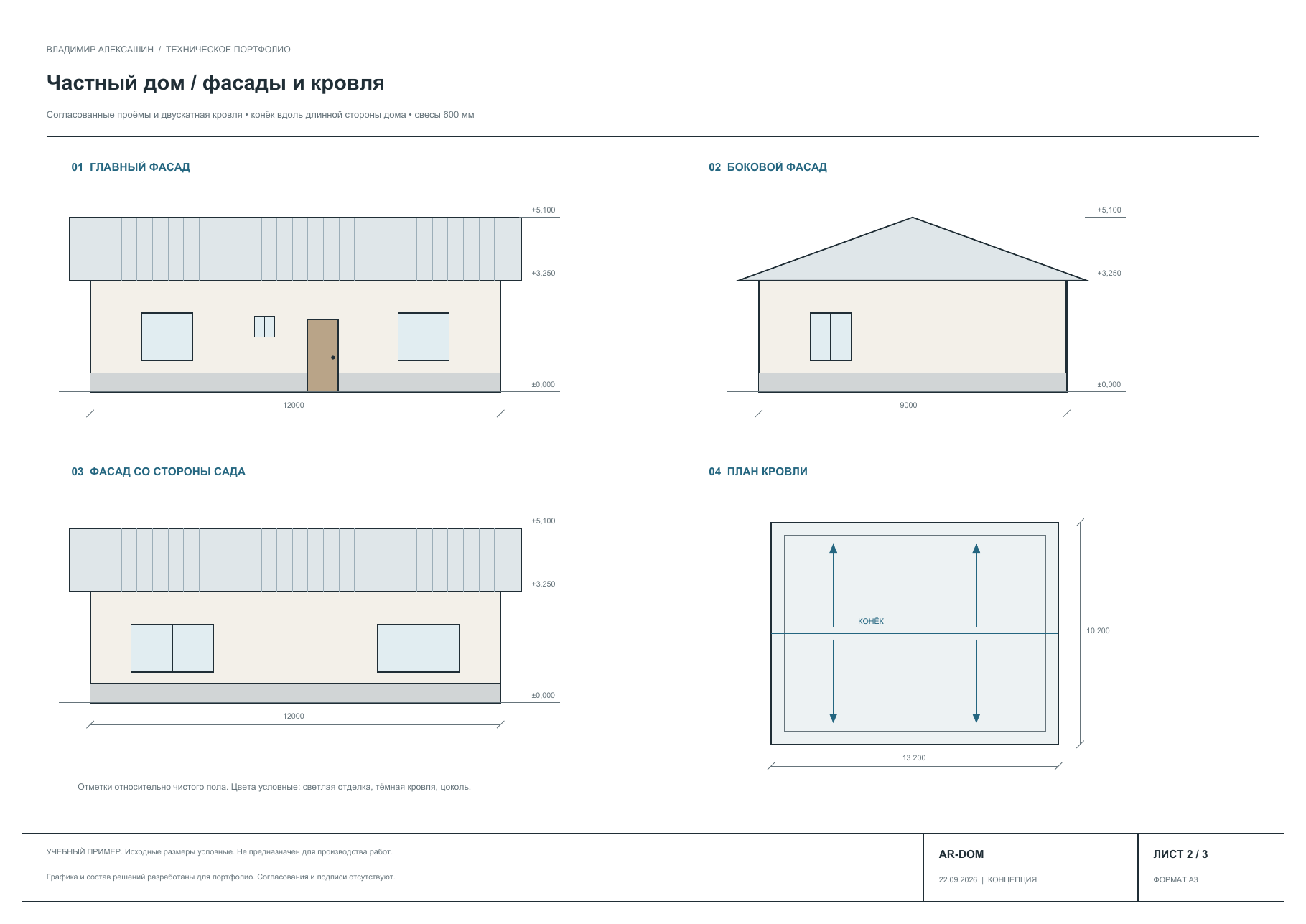

2. Главный, боковой и задний фасады, план двускатной кровли.

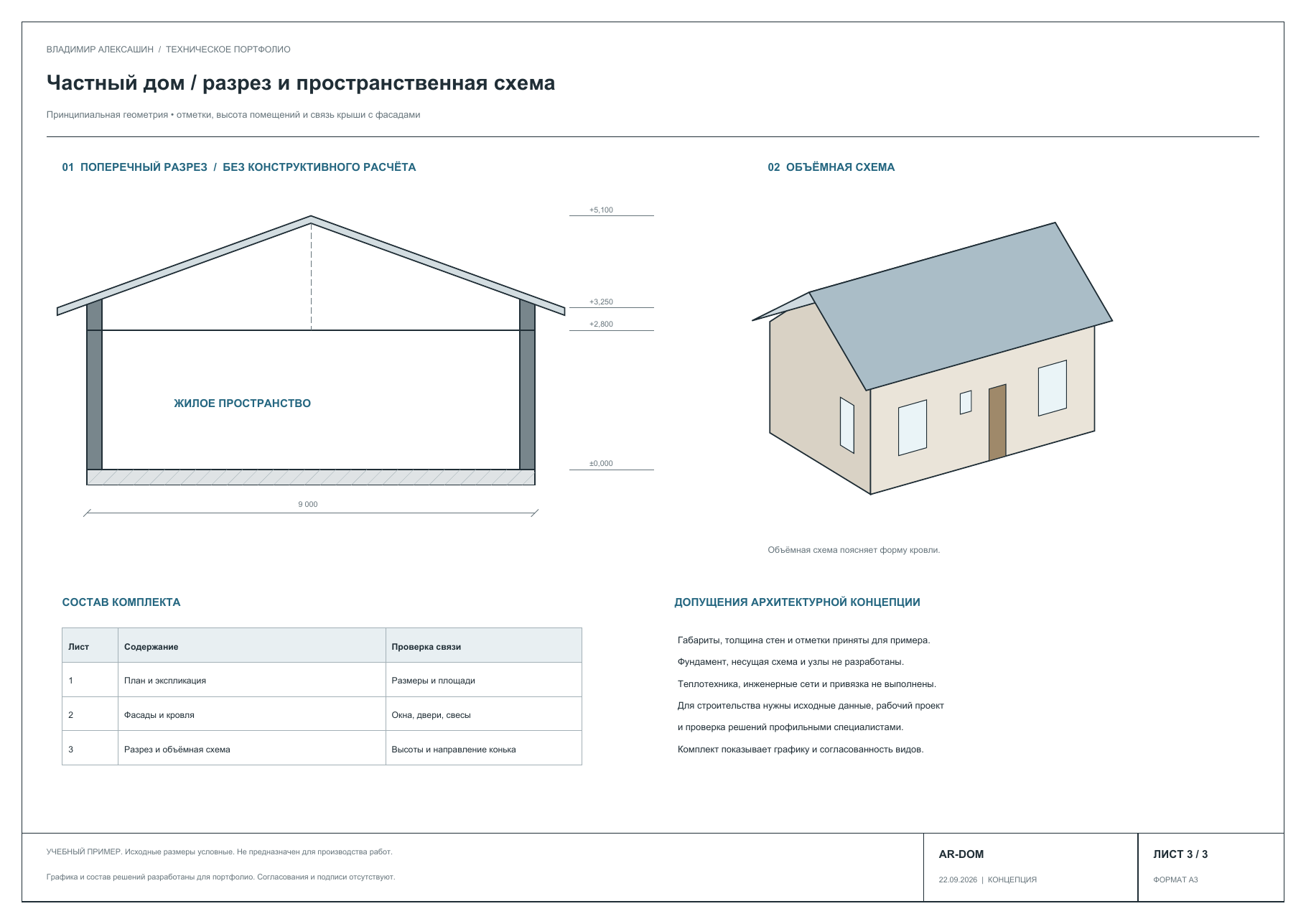

3. Поперечный разрез с отметками и объёмная схема дома.
Проёмы и направление конька согласованы между видами. Площади помещений сверены по условной геометрии.
Комплект демонстрирует архитектурную графику и оформление чертежей: пятно застройки 108 м², площадь помещений без перегородок 89,10 м². В галерее — три полноразмерных листа.
Это самостоятельная учебная концепция, не реализованный объект и не рабочий проект для строительства. Привязка к участку, конструктивные расчёты, фундамент и инженерные разделы в пример не входят.
